Side 1/2

INSTRUKCJA ORYGINALNA (OBSŁUGI)

IMADŁO SPAWALNICZE 65 x 105 mm

34 040-

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY

UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ

DO DALSZEGO WYKORZYSTANIA.

BEZPIECZEŃSTWO

• Zachować porządek w miejscu pracy – brak porządku w miejscu

pracy zwiększa prawdopodobieństwo wypadku.

• Nie dopuszczać dzieci i osób niepowołanych do pracy z

urządzeniem.

• Imadło zawiera elementy ruchome. Nie pracować w luźnych

ubraniach i biżuterii w celu uniknięcia wciągnięcia w mechanizm

imadła. Trzymać włosy z dala od narzędzia.

• Stosować odpowiednią odzież ochronną – rękawice i okulary

ochronne.

• W czasie pracy należy przyjmować naturalną, stabilną pozycję. W

razie potrzeby dostosować pozycję imadła.

• W czasie pracy należy stale zachować uwagę i zwracać uwagę na

otoczenie.

• Nie przeciążać urządzenia. Zbyt mocny docisk może spowodować

uszkodzenie imadła lub obrabianego przedmiotu.

• Nie używać narzędzia w przypadku stwierdzenia jego uszkodzenia.

• Regularnie kontrolować stan techniczny urządzenia i stosować

odpowiednią konserwację. Stan techniczny urządzenia należy

kontrolować każdorazowo przed pracą.

• fragment Pracować w sposób precyzyjny i uważny – kowadła może

zostać zniszczony podczas bezpośredniego uderzenia twardym

narzędziem, co może skutkować obrażeniami.

• Używać tylko akcesoriów i części zamiennych rekomendowanych

przez producenta.

• Napraw dokonywać może jedynie osoba wykwalifikowana.

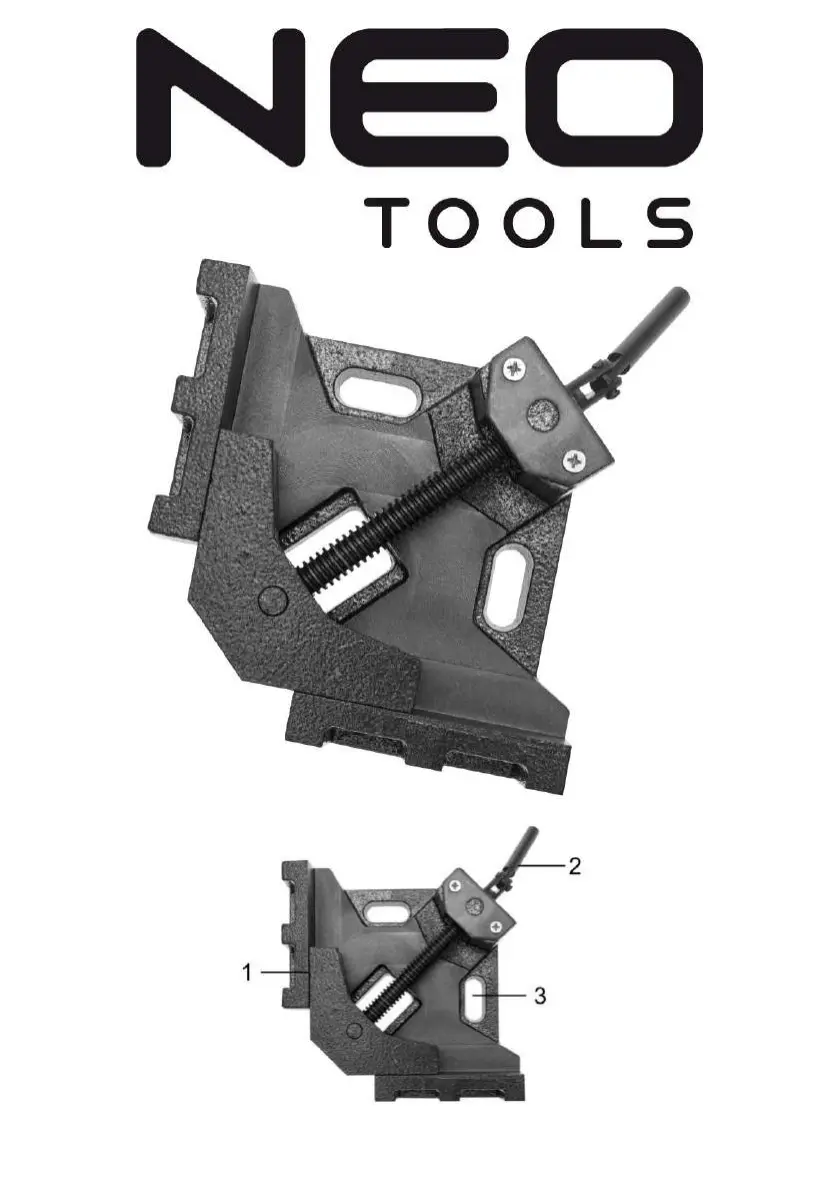

OPIS RYSUNKU

1. Szczęki

2. Dźwignia docisku

3. Otwory montażowe

DANE TECHNICZNE

35 040-

Szerokość szczęk

65 / 105 mm

Maksymalne rozwarcie szczęk

55 mm

Głębokość szczęk

34 mm

Masa

3,5 kg

Materiał wykonania korpusu

Żeliwo

INSTRUKCJA OBSŁUGI

Montaż imadła

Imadło jest przeznaczone do montażu na stole warsztatowym lub innej

powierzchni o odpowiedniej wytrzymałości. Stół warsztatowy powinien

być odpowiednio ciężki lub trwale przymocowany do podłoża w celu

uniknięcia drgań i wstrząsów w czasie pracy.

1. Ustawić imadło w miejscu montażu.

2. W podstawie imadła znajdują się otwory montażowe. Na podstawie ich

położenia zaznaczyć lub napunktować miejsca przez które przełożone

zostaną śruby montażowe.

3. Przewiercić otwory w stole warsztatowym.

4. Przełożyć śruby montażowe o odpowiedniej średnicy przez otwory w

imadle i stole.

5. Przymocować imadło za pomocą podkładek i nakrętek. Nakrętki

mocno dokręcić.

Zaciskanie imadła

Szczęki rozszerza się poprzez przekręcanie dźwigni przeciwnie do

kierunku ruchu wskazówek zegara. Po osiągnięciu odpowiedniego

rozwarcia można umieścić chwytany element między szczękami. Szczęki

zaciska się poprzez dokręcenie dźwigni zgodnie ze wskazówkami zegara.

Przedmiot obrabiany należy dociskać z umiarkowaną siłą zapewniającą

stabilność. Zbyt duża siła docisku może spowodować uszkodzenie

chwytanego elementu.

PRZECHOWYWANIE I KONSERWACJA

W celu zachowania długotrwałej sprawności urządzenia po każdym

użyciu powinno być ono czyszczone poprzez przetarcie, odkurzenie lub

przedmuchanie. Nie należy używać rozpuszczalników ani środków

mogących spowodować korozję imadła.

Regularnie smarować elementy ruchome.

Przechowywać w suchym i czystym miejscu, poza dostępem dzieci.

OCHRONA ŚRODOWISKA

Produktu nie należy wyrzucać wraz z domowymi

odpadkami, lecz oddać je do utylizacji w odpowiednich

zakładach. Sprzęt nie poddany recyklingowi stanowi

potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z

siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie

prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu,

zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą

wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach

komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

bok@gtxservice.com

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

TRANSLATION (USER) MANUAL

CORNER WELDING VISE VISE 65 x 105 MM

35 040-

CAUTION: BEFORE USING THE DEVICE READTHIS MANUAL

CAREFULLY AND KEEP IT FORFUTURE REFERENCE.

SAFETY

• Keep the workplace clean – disorder in the workplace increases the

likelihood of an accident.

• Keep children and unauthorized people away from the device

• The vice contains moving parts. Do not work with loose clothes and

jewelry to avoid being caught in the vice mechanism. Keep your hair

away from the tool.

• Use appropriate protective clothing - protective gloves and glasses.

• When working, keep a natural, stable position. If necessary, adjust

the position of the vice.

• During work, always be aware of your surroundings.

• Do not overload the device. Too much force may cause damage to

the vise or crush the workpiece.

• Do not use the tool if it’s damaged.

• Check the technical condition of the device on regular manner and

use proper way of maintenance. Technical condition of the tool

should always be inspected before use.

• Work in safe and precise way. Front part of the vise may crack on

direct hit with hard tool, which may cause damage to the operator.

• Use only spare parts and accessories recommended by

manufacturer.

• Repairs may only be performed by a qualied person.

DESCRIPTION

1. Jaws

2. Pressure lever

3. Mounting hole

TECHNICAL DATA

35 040-

Jaw width

65 / 105 mm
