Side 1/8
+
+
–
–

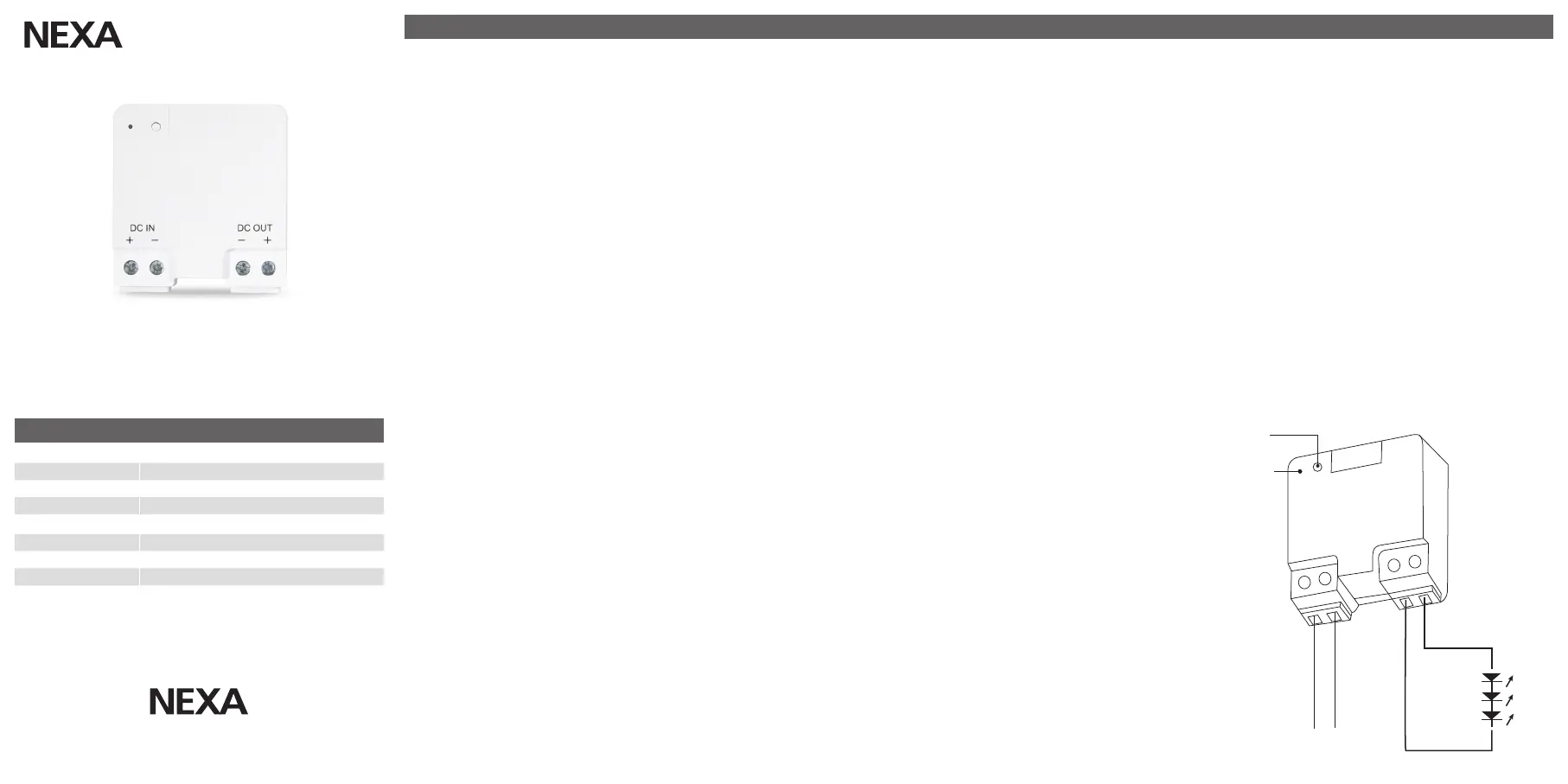

DC IN
DC OUT
LDR-075
DOSDIMMER LED 12-24V
TEKNISK DATA
Declaration of conformity nns tillgänglig på www.nexa.se
LDR-075
Strömkälla 12-24 VDC
Max. last 75 W @ 12 VDC
Frekvens System Nexa (433,92 MHz)
Räckvidd upp till 30 m
Minnesplatser 6 st
IP klassicering IP20 Inomhusbruk
Mått, B x H x D 40 x 44 x 15 mm
Dimmermottagare för fast installation med justerbar lägsta ljusstyrka.
Lämplig för LED-strips och LED-armaturer för konstantspänning
(inbyggd strömbegränsning) på 12-24V.
SÄKERHET
Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa
kan ej hållas ansvarig om produkten används till annat än den är
designad för eller om instruktionen inte följs. Anslut aldrig lampor
eller utrustning som överskrider mottagarens maximala angivna
belastning, det kan leda till fel, kortslutning eller brand. Försök inte
att reparera produkten. Produkten innehåller inga reparerbara delar.
INSTALLATION
Koppla plusledaren från spänningskällan (AC/DC adapter) till + och
minusledaren till – på DC in, lastens plusledare till + och minusledare
till – på DC out på LDR-075.
Se också kopplingsschema.
INLÄRNING
1. Spänningssätt LDR-075
2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka
3. Tryck på ”PÅ” knappen för vald kanal på en System Nexa
Sändare inom 15 sekunder
BEKRÄFTELSE INLÄRNING
LED-indikatorn börjar lysa med ett fast sken, om du har en lampa
ansluten till mottagaren blinkar den två gånger.
RADERING AV MINNESPLATS
1. Tryck på inlärningsknappen
2. Tryck på ”AV” knappen för vald kanal på en System Nexa sändare
inom 15 sekunder
BEKRÄFTELSE AV RADERING
LED-indikatorn börjar lysa med ett fast sken, om du har en lampa
ansluten till mottagaren blinkar den två gånger.
RADERING AV ALLA MINNESPLATSER.
1. Håll inne inlärningsknappen i 6 sekunder, LED-indikering börjar
blinka snabbt
2. Släpp upp inlärningsknappen och tryck sedan kort på den igen
BEKRÄFTELSE AV RADERING ALLA MINNESPLATSER
LED-indikatorn börjar lysa med ett fast sken, om du har en lampa
ansluten till mottagaren blinkar den två gånger.
SVENSKA
MINNE
LDR-075 har 6 minnesplatser vilket innebär att den kan styras av
upp till 6 olika sändare samtidigt.
DIMMERINSTÄLLNINGAR
Det nns totalt 4 nivåer för lägsta dimmernivå där 4 är ljusast och 1
är mörkast. Mottagaren leverans inställd på högsta nivå (4).
STÄLLA IN LÄGSTA DIMMERNIVÅ
1. Tänd den anslutna lampan med sändaren
2. Tryck två gånger på inlärningsknappen, LED-indikeringen börjar
blinka och den anslutna lampan dimrar till den nuvarande inställda
lägsta nivån
3. Tryck på ”AV” knappen för vald kanal på sändaren för att sänka
nivån 1 steg och på ”PÅ” för att höja nivån 1 steg
4. Tryck två gånger på inlärningsknappen för att bekräfta den valda
dimmernivån
Om den anslutna lampan börjar imra eller stängs av helt, gå upp ett
steg på inställningen för lägsta dimmernivån.
BEKRÄFTELSE INSTÄLLNING AV LÄGSTA DIMMERNIVÅ
LED-indikatorn börjar lysa med ett fast sken, om du har en lampa
ansluten till mottagaren blinkar den två gånger.
STYRNING
Mottagaren kan styras på era sätt.
1. Med inlärd System Nexa Fjärrkontroll
2. Med övriga inlärda System Nexa sändare
3. Med Nexa Bridge
ÖVRIG INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det nns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan nnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
Inlärningsknapp
LED-indikering
KOPPLINGSSCHEMA
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.
+
+
–
–
DC IN
DC OUT
LDR-075
LED 12-24V DIMMER MODULE
TECHNICAL DATA
A declaration of conformity is available at www.nexa.se
LDR-075
Power source 12-24 VDC
Max. load 75 W @ 12 VDC
Frequency System Nexa (433.92 MHz)
Range up to 30 m
Memory slots 6
IP rating IP20 Indoor use
Dimensions, W x H x D 40 x 44 x 15 mm
Dimmer receiver for permanent installation with adjustable minimum
brightness. Suitable for LED strips and LED xtures for constant
voltage (built-in current limitation) of 12-24V.
SAFETY
Read through all of the instructions rst. Call in a professional if
necessary. Nexa cannot be held liable if the product is used for
any purpose other than the one for which it is designed, or if there
is failure to comply with the instructions. Never connect bulbs or
equipment exceeding the receiver’s maximum stated load – this
could lead to faults, short-circuiting or re. Do not attempt to repair
the product. The product contains no repairable parts.
INSTALLATION
Connect the positive conductor from the voltage source (AC/DC adapter)
to + and the negative conductor to – on DC in, the load's positive conductor
+ and negative conductor to – on DC out on the LDR-075.
See also wiring diagram.
LINKING
1. Power up the LDR-075
2. Press the learn button, the LED indicator will start to ash
3. Press the "ON" button for the selected channel on a System Nexa
transmitter within 15 seconds
LINKING CONFIRMATION
The LED indicator lights steadily, if there is a bulb connected to the
receiver it will ash twice.
DELETING A MEMORY SLOT
1. Press the learn button
2. Press the "OFF" button for the selected channel on a System
Nexa transmitter within 15 seconds
DELETION CONFIRMATION
The LED indicator lights steadily, if there is a bulb connected to the
receiver it will ash twice.
DELETING ALL MEMORY SLOTS.
1. Press and hold down the learn button for 6 seconds, the LED
indicator starts to ash rapidly
2. Release the learn button and then briey press it again.
CONFIRMATION OF THE DELETION OF ALL MEMORY SLOTS
The LED indicator lights steadily, if there is a bulb connected to the
receiver it will ash twice.
ENGLISH
MEMORY
The LDR-075 has 6 memory slots which means that it can be
controlled by up to six transmitters at the same time.
DIMMER SETTINGS
There are a total of four levels for lowest dimmer level where 4 is the
lightest and 1 the darkest. The receiver is supplied set to the highest
level (4).
SET THE LOWEST DIMMER LEVEL
1. Light the connected lamp using the transmitter
2. Press the training button twice. The LED indicator starts to ash
and the connected lamp dims to the lowest level currently set
3. Press the "OFF" button for the selected channel on the
transmitter to lower the level one step and "ON" to raise the level
one step
4. Press the training button twice to conrm the selected dimmer level
If the connected bulb starts to icker or goes out completely, go back
one step in the lowest dimmer level settings.
SETTING THE LOWEST DIMMER LEVEL CONFIRMATION
The LED indicator lights steadily, if there is a bulb connected to the
receiver it will ash twice.
CONTROL
The receiver can be controlled in a number of ways.
1. Using a trained System Nexa remote control
2. Using other trained System Nexa transmitters
3. Using a Nexa Bridge
OTHER INFORMATION
Range indoors: up to 30 m (optimal conditions). The range is very
dependent on local conditions, if there is metal in the vicinity for
example. The thin metal coating in low emissivity energy glass has a
negative effect on the range of radio signals for example. There may
be restrictions on the use of the unit outside the EU. If appropriate,
you should check that the unit complies with local regulations.
Max. load: Never connect bulbs or equipment that exceed the
maximum load of the receiver. This could lead to faults, short-
circuiting or re.
Life-support equipment: Never use Nexa's products for life-support
equipment or other devices where faults or interference could have
life-threatening consequences.
Interference: All wireless units can suffer from interference that
can affect performance and range. Because of this, the minimum
distance between two receivers should be at least 50 cm
Learn button
LED indicator
WIRING DIAGRAM
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
Repair: Do not attempt to repair the product. It does not contain any
repairable parts.
Watertightness: The product is not waterproof. Make sure it
remains dry at all times. Damp will cause the internal electronics to
corrode and this could lead to short-circuiting, faults and a risk of
electric shock.
Cleaning: Clean the product using a dry cloth. Do not use
chemicals, solvents or strong cleaning agents.
Environment: Do not expose the product to intense heat or cold as
this could damage or shorten the service life of the electric circuits.
