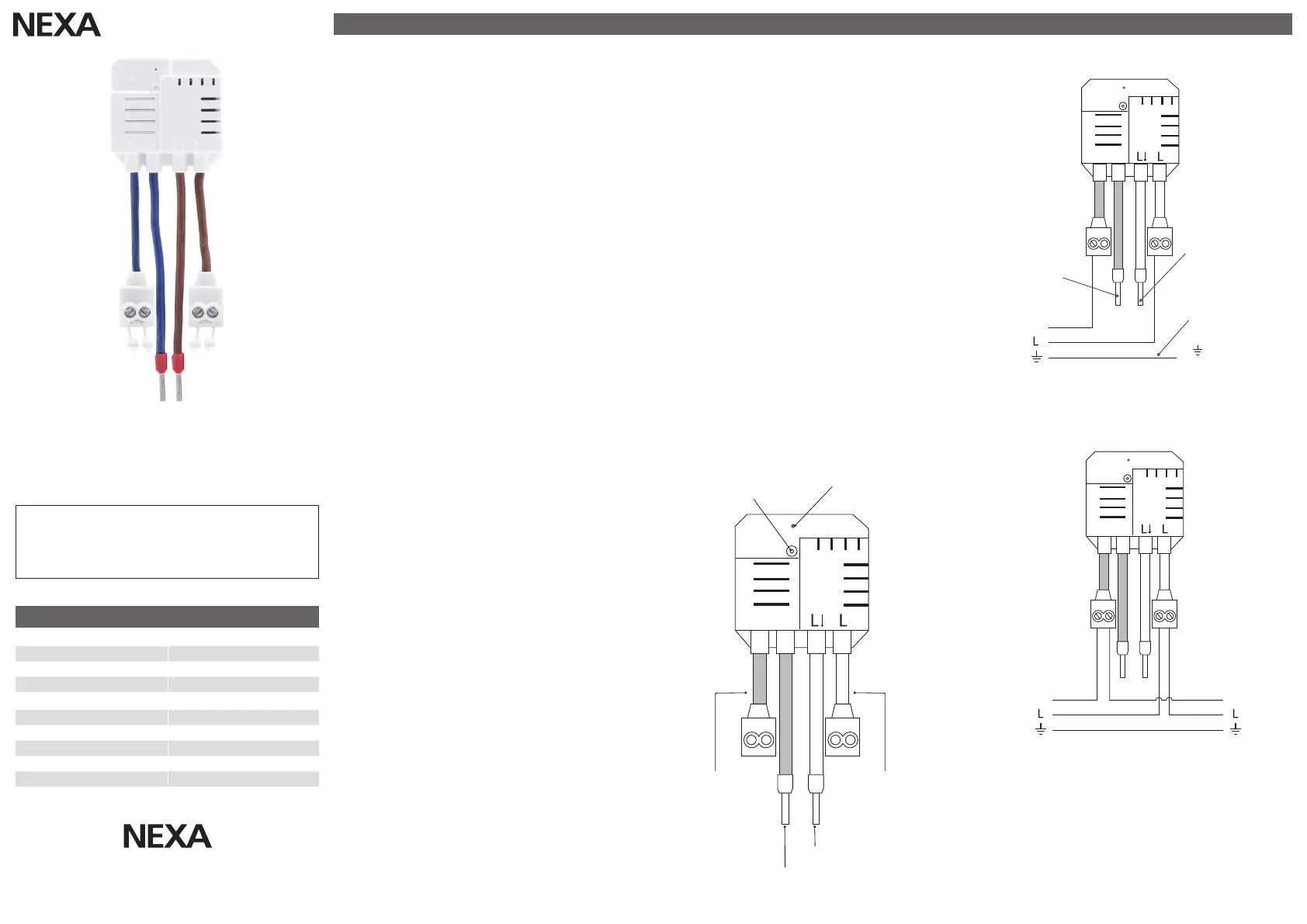

Side 1/4
MSOR-3500
DOSRELÄ FÖR VÄGGUTTAG
TEKNISK DATA
DENNA PRODUKT HAR STÖD FÖR SMART MODE.
I enheter som har stöd för kan upp till 3 Smart Mode
olika favoritscenarion sparas som enkelt aktiveras med
en Nexa Smart Mode sändare.
MSOR-3500
Strömkälla 220-240 V~50 Hz
Max. last 3500 W RL
Frekvens System Nexa (433,92 MHz)
Räckvidd upp till 30 m
Minnesplatser 32
Strömförbrukning < 1 W (standby)
Drifttemperatur 0-40 °C
IP klassicering Inomhusbruk
Mått 39 x 41 x 15 mm
Inbyggnadsmottagre som gör ditt vägguttag trådlöst.
Mottagaren behöver både fas och nolla. Mottagaren har full
kompabilitet med övriga produkter i System Nexa.
SÄKERHET
Läs igenom hela instruktionen först. Anlita fackman vid behov.
Nexa kan ej hållas ansvarig om produkten används till annat än
den är designad för eller om instruktionen inte följs.
Anslut aldrig lampor eller utrustning som överskrider
mottagarens maximala angivna belastning, det kan leda till fel,
kortslutning eller brand.
Försök inte att reparera produkten. Produkten innehåller inga
reparerbara delar.
INSTALLATION
Säkerställ att ledarna är spänningsfria genom att slå av
strömmen i elcentralen.
Koppla in MSOR 3500 enligt inkopplingsschema, observera att
jordanslutning skall EJ kopplas bort från eluttaget!
INLÄRNING
1. Spänningssätt MSOR-3500
2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka
3. Tryck på ”PÅ” knapp för vald kanal på en System Nexa
fjärrkontroll inom 12 sekunder
BEKRÄFTELSE INLÄRNING
LED-indikering på mottagaren blinkar snabbt.
RADERING AV MINNESPLATS
1. Spänningssätt MSOR-3500
2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka
3. Tryck på ”AV” knapp för vald kanal på en System Nexa
fjärrkontroll inom 12 sekunder
BEKRÄFTELSE AV RADERING
LED-indikering på mottagaren blinkar snabbt.
RADERING AV ALLA MINNESPLATSER.
1. Spänningssätt MSOR-3500
2. Tryck och håll ned inlärningsknappen i 6 sekunder, LED-
indikeringen börjar blinka
3. Släpp upp inlärningsknappen och gör sedan ett kort tryck
igen.Nu är alla minnesplatser raderade.
MINNE
Varje MSOR-3500 mottagare har 32 minnesplatser.
När minnesplats 32 är upptagen skrivs plats 1 över vid
inlärning.
STYRNING
Mottagaren kan styras på flera sätt.
1. Med inlärd System Nexa Fjärrkontroll
2. Med övriga inlärda System Nexa sändare
3. Med Nexa Bridge
SVENSKA
SÄKERHET OCH INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till
exempel om det finns metaller i närheten. Exempelvis har
den tunna metallbeläggning i energiglas med låg emissivitet
negativ inverkan på radiosignalernas räckvidd. Det kan finnas
begränsningar för användningen av enheten utanför EU. Om
tillämpligt bör du kontrollera att enheten överensstämmer
med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda
till fel, kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas
produkter till livsuppehållande utrustning eller andra apparater
där fel eller störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar
som kan påverka prestandan och räckvidden. Det minsta
avståndet mellan två mottagare bör därför vara åtminstone
50 cm
Reparation: Försök inte att reparera produkten. Den
innehåller inga reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid
är torr. Fukt gör att elektroniken inuti fräts sönder och kan
leda till kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla,
eftersom det kan skada eller förkorta de elektroniska
kretsarnas livslängd.
N N
Inlärningsknapp LED-indikering
Nolla Styrd (blå)
Nolla Matning (blå) Fas Matning (brun)
Fas Styrd (brun)
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
KOPPLINGSSCHEMA
N N
N
N N
N N
Nolledare, ansluts
till terminal märkt
N på eluttaget.
Fasledare, ansluts
till terminal märkt
L på eluttaget.
Skyddsjord, ansluts
till terminal märkt
på eluttaget.
MSOR-3500
RELAY FOR WALL SOCKET
TECHNICAL DATA
THIS PRODUCT SUPPORTS SMART MODE.
Devices that support Smart Mode can save up to
3 different favourite scenarios, and these can be
activated easily using a Nexa Smart Mode transmitter.
MSOR-3500
Power supply 220-240 V~50 Hz
Max. load 3500 W RL
Frequency System Nexa (433,92 MHz)
Range up to 30 m
Memory slots 32
Power consumption < 1 W (standby)
Environment temp. 0-40 °C
IP rating Indoor use
Size 39 x 41 x 15 mm
Built-in receiver, which makes your socket outlet wireless. The
receiver needs both phase and neutral. The receiver is fully
compatible with other System Nexa products.
SAFETY
Read through the entire instruction first. Engage a professional
if so required. Nexa cannot be held liable if the product is used
for any purpose other than the one for which it is designed, or
if there is failure to comply with the instruction.
Never connect bulbs or equipment exceeding the receiver’s
maximum stated load – this may lead to faults, short-circuiting
or fire.
Do not attempt to repair the product. The product contains no
repairable parts.
INSTALLATION
Make sure that the conductors are powered down by turning
off the power in the distribution box.
Connect the MSOR-3500 according to the wiring diagram.
Note, do NOT disconnect protective earth lead from the
electrical outlet
PROGRAMMING
1. Power up MSOR-3500
2. Press the learn button, the LED indicator starts to flash
3. Press the “ON” button for the selected channel on a System
Nexa remote control within 12 seconds
PROGRAMMING CONFIRMATION
The LED indicator on the receiver flashes rapidly.
DELETING A MEMORY SLOT
1. Power up MSOR-3500
2. Press the learn button, the LED indicator starts to flash
3. Press the “OFF” button for the selected channel on a
System Nexa remote control within 12 seconds
CONFIRMATION OF DELETION
The LED indicator on the receiver flashes rapidly.
DELETING ALL MEMORY SLOTS
1. Power up MSOR-3500
2. Press and hold down the learn button for 6 seconds, the
LED indicator starts to flash.
3. Release the learn button and then press it again briefly. All
storage locations are now deleted.
MEMORY SLOTS
Every MSOR-3500 receiver has 32 storage locations.
When storage location 32 is occupied, location 1 is overwritten
during programming.
CONTROL
The receiver can be controlled in a number of ways.
1. With a programmed System Nexa remote control
2. With other programmed System Nexa transmitters
3. With a Nexa Bridge
ENGLISH
SAFETY INSTRUCTIONS AND INFORMATION
Indoor range: up to 30 m (optimal conditions). The range is
strongly dependent on local conditions, such as the presence
of metals. For example, the thin metal coating in Low-
emissivity (Low-E) glass has a negative impact on the range
of radio signals.
There may be restrictions on the use of this device outside
the EU. If applicable, check whether this device complies with
local directives.
Maximum load: Never connect lights or equipment that
exceed the maximum load of the receiver, as it can result in
defects, a short circuit or fire.
Life-support: Never use Nexa products for life-support
systems or other applications in which equipment
malfunctions can have life-threatening consequences.
Interference: All wireless devices may be subject to
interference, which could affect performance. The minimum
distance between 2 receivers should be at least 50 cm.
Repairing: Do not attempt to repair this product. There are no
user-serviceable parts inside.
Water-resistance: This product is not water-resistant. Keep it
dry. Moisture will corrode the inner electronics and can result
in a short circuit, defects and shock hazard.
Cleaning: Use a dry cloth to clean this product. Do not use
harsh chemicals, cleaning solvents, or strong detergents.
Environment: Do not expose the product to excessive heat
or cold, as it can damage or shorten the life of electronic
circuit boards.
N N
Learn button
LED indicator
Neutral Out (blue)
Neutral In (blue) Live In (brown)
Live Out (brown)
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
WIRING DIAGRAM
N N
N
N N
N N
Live lead connects to
terminal marked L on
the electrical outlet.
Neutral lead
connects to ter-
minal marked N
on the electrical
outlet.
Protective Earth,
connects to terminal
marked on the
electrical outlet.
