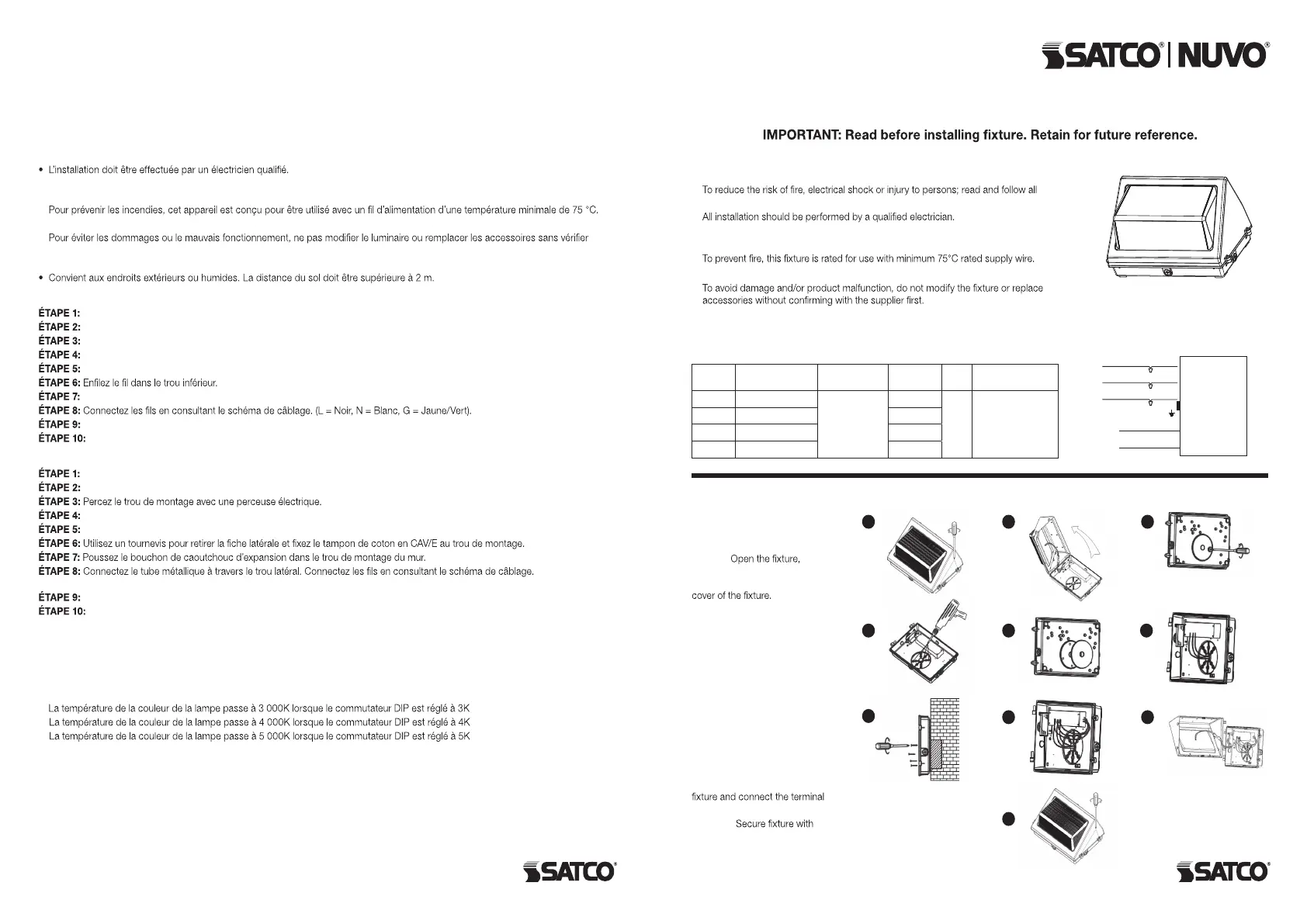

Side 1/2

Satco Products, Inc.

FRANCAIS:

INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

ENSEMBLE MURAL DEL À TEMPÉRATURE DE COULEUR

APPARENTE ET PUISSANCE SÉLECTIONNABLES

Modèles: 65-755, 65-756, 65-757, 65-758

IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence.

SÉCURITÉ: Risque d’incendie ou de décharge électrique

• Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire et suivre les avertissements et les instructions

d’installation avant d’installer le p

roduit.

• Pour éviter toute décharge électrique, s’assurer que le courant est coupé avant l’installation ou l’inspection. Tout le câblage doit

être installé conformément au Code de l’électricité et au code électrique local.

•

• Pour éviter le mauvais fonctionnement du produit ou la décharge électrique, ce produit doit être correctement mis à la terre.

•

d’abord auprès du fournisseur.

• Pour prévenir la détérioration ou l’abrasion du câblage, ne pas l’exposer aux bords des tôles ou à d’autres objets tranchants.

INSTALLATION: Support de Montage

Désactivez l’alimentation (OFF). Utilisez un tournevis pour retirer les vis des deux côtés.

Ouvrez le luminaire, débranchez les bornes de connexion et retirez le couvercle supérieur du luminaire.

Retirez le bouchon au moyen d’un tournevis.

Percez le trou de montage avec une perceuse électrique.

Fixez le tampon en coton en CAV/E à la coquille inférieure.

Fixez la coquille inférieure sur le support de montage avec des vis.

Installez le couvercle du luminaire et branchez le bornier.

Fixez le luminaire avec des vis. L’installation est terminée. Activez l’alimentation (ON).

INSTALLATION: Support Mural

Désactivez l’alimentation (OFF). Utilisez un tournevis pour retirer les vis des deux côtés.

Ouvrez le luminaire, débranchez les bornes de connexion et retirez le couvercle supérieur du luminaire.

Percez un trou dans le mur avec une perceuse électrique.

Poussez le bouchon de caoutchouc d’expansion dans le trou de montage du mur.

(L = Noir, N = Blanc, G = Jaune/Vert).

Installez le couvercle du luminaire et branchez le bornier.

Fixez le luminaire avec des vis. L’installation est terminée. Activez l’alimentation (ON).

Instructions de Sélection de la Puissance

• Tournez le bouton de sélection de la puissance à un certain rapport de puissance. La puissance de la lampe passera à la puissance

correspondante.

REMARQUE: Coupez l’alimentation avant de régler la puissance. Le réglage par défaut en usine est réglé à la puissance la plus élevée.

Contrôleur Intégré Pour la Photocellule et le Réglage de la Température de Couleur App

arente

•

REMARQUE: Coupez l’alimentation avant de procéder au réglage.

Le réglage par défaut de l’usine est de 4000K.

Satco Products, Inc.

WARNING: Risk of Fire or Electric Shock

•

warnings and installation instructions before installing.

•

• To avoid electric shock, ensure power is turned off before installation or inspection.

All wiring must be installed in accordance with Electrical Code and local electrical code.

•

• This product must be properly grounded.

•

• Do not expose wiring to edges of sheet metal or other sharp objects.

• Suitable for outdoor/wet locations. Distance from ground should be more than 2m.

STEP 1: Turn power OFF.

Use a screwdriver to remove the

screws on both sides.

STEP 2:

disconnect the connection

terminals, and remove the upper

STEP 3: Use a screwdriver to

remove the plug.

STEP 4: Drill through the mounting

hole with an electric drill.

STEP 5: Attach EVA cotton pad

to bottom shell.

STEP 6: Thread the wire through

the bottom hole.

STEP 7: Lock the bottom shell on

the mounting bracket with screws.

STEP 8: Connect the wires, refer

to wiring diagram. (L = Black,

N = White, G = Yellow/Green).

STEP 9: Install the cover of the

block.

STEP 10:

screws. Installation is complete.

Turn power ON.

CCT & WATTAGE SELECTABLE

LED WALL PACK

Models: 65-755, 65-756, 65-757, 65-758

INSTALLATION AND SAFETY INSTRUCTIONS

1 3

4 5 6

8 9

INSTALLATION: Mounting Bracket

SPECIFICATIONS

Model Watts CCT Volts CRI

Operating

Temperature

65-755 29W/40W/60W

3000K/4000K/

5000K

120V-277V

-40°C to +50°C

(-40°F to +122°F)

65-756 80W/100W/120W 120V-277V

65-757 29W/40W/60W 120V-347V

65-758 80W/100W/120W 120V-347V

14 3/8" W x 7 7/16"H x 9 3/8"D

(365mmW x 188mmH x 238mmD)

WIRING DIAGRAM

Light Fixture

L = Black

N = White

G = Yellow/Green

DIM + Purple

DIM – Gray
