Side 1/4

27 25

1 18.350.69 Lid blue 570 LH Deckel blau 570 LH

1 18.350.70 Lid black 570 LH Deckel schwarz 570 LH

1 18.350.71 Lid ruby 570 LH Deckel ruby 570 LH

2 18.322.73 Lid handle titan-silver Deckelgriff titan-silber

3 18.323.00 Heat shield Hitzeschild

4 18.822.49 Logo Logo

5 18.322.21 Lid hinge titan-silver complete Deckelscharnier titan-silber Komplett

6 18.360.31 Upper lid hinge cover Deckelscharnier-Abdeckung oben

7 18.360.32 Lower lid hinge cover Deckelscharnier-Abdeckung unten

8 18.850.21 Heat indicator °C/°F Temperatur Anzeige °C/°F

9 18.850.14 Frame for heat indicator Rahmen zu Temperaturanzeiger

10 18.850.12 Heat indicator-Nut Temperaturanzeiger-Befestigungsmutter

11 18.320.00 Cooking grid Grillrost

12 18.320.02 Large Funnel Grosser Trichter

13 18.320.03 Small Funnel Kleiner Trichter

14 18.350.82 Bowl blue LH DB Ph Kugel blau LH DB Ph

14 18.350.83 Bowl black LH DB Ph Kugel schwarz LH DB Ph

14 18.350.84 Bowl ruby LH DB Ph Kugel ruby LH DB Ph

15 18.360.20 Control knob Gasregulier-Knopf

16 18.323.18 Control panel DB Ascona Bedienkonsole DB Ascona

17 18.340.71 Valve assembly DB with bundy 30mbar Ventilsatz DB mit bundy 30mbar

17 18.340.72 Valve assembly DB with bundy 50mbar Ventilsatz DB mit bundy 50mbar

18 18.340.58 Venturiprotection DB small Venturischutz DB klein

19 18.340.57 Venturiprotection DB & SB Venturischutz DB & SB

20 18.340.08 Pulse ignitor DB complete Elektro- Zündung DB

21 18.360.21 Push button ignitor Druckknopf Zündung

22 18.340.02 Burner small 30mbar Brenner klein 30mbar

22 18.340.45 Burner small 50mbar Brenner klein 50mbar

23 18.340.00 Burner large 30mbar Grosser Brenner 30mbar

23 18.340.44 Burner large 50mbar Grosser Brenner 50mbar

24 18.340.12 Ignition wire small burner Zündungskabel kleiner Brenner

25 18.612.22 Ignition wire big burner Zündungskabel grosser Brenner

26 18.340.11 Piezo electrode large burner Piezo- Elektrode grosser Brenner

27 18.340.10 Piezo electrode small burner Piezo- Elektrode kleiner Brenner

28 18.323.04 Drip pan Fettauffangschale

29 18.323.05 Drip pan carrier Fettauffangschale Halterung

30 18.322.05 X-Module titan-silver X-Modul titan-silber

31 18.322.99 Stand-Modul titan-silver Stand-Modul titan-silber

32 18.322.14 Table-Module titan-silver Tablar-Modul titan-silber

33 18.322.08 Wheel-Modul left titan-silver Rad-Module links titan-silber

34 18.322.09 Wheel-Modul right titan-silver Rad-Modul rechts titan-silber

35 18.322.10 Connection-Modul titan-silver Verbindungs-Modul titan-silber

36 18.323.11 Axle titan-silver Radachse, Titan-Silber

37 18.322.12 Bottle ﬁxation bar titan-silver Flaschenhalterungsstrebe titan-silber

38 18.360.11 Bottle ﬁxation strap Flaschenhalterungs-Gurt

39 18.310.01 Bottom shelf nature Bodenrost natur

39 18.310.20 Bottom shelf black Bodenrost schwarz

40 18.310.07 Front table nature Fronttablar natur

40 18.310.21 Front table black Fronttablar schwarz

41 18.360.05 Wheel Rad

42 18.360.48 Wheel cover Radabdeckung

43 18.360.45 Liner wheel Laufbuchse

44 18.360.37 Height adjustement Höhenverstellung

45 18.360.43 Thread insert Gewindeeinsatz

46 18.320.21 Tool holder Besteck-Halter

47 18.321.10 Gas hose Hook Gasschlauch-Haken

18.378.93 Hardware Set Schrauben Set

48 individual Gas hose Gasschlauch

49 individual Gas regulator Gasdruckregler

ASCONA 570 09.Juli 2013G/

Achtung

Bitte notieren Sie auf der Rückseite Ihrer Gebrauchsanweisung

die Serien-Nummer. Je nach Grillmodell ﬁnden Sie die Nummer

auf dem Datensticker, welcher sich entweder am Grillgestell

oder auf der Bodenplatte beﬁndet. OUTDOOR kann CHEF

Garantie und Ersatzteillieferungen nur mit der Serien-Nummer

bearbeiten.

Attention

Please write your serial number on the backside of the manual

for future reference. You will ﬁnd the number on the data plate

attached to the trolley or the bottom plate depending on the

grill model. OUTDOOR can only supply spare parts and CHEF

honour warranty returns when the serial number is available.

Sp P ts Ersa e L eare ar tzt il- ist

Pos. Art. Nr. Description Beschreibung

Ascona 570 G

www.outdoorchef.com

DKB Household Switzerland AG operates a policy of

continuous product development and improvement.

As such we reserve the right to alter product design and

or technical speciﬁcation without giving any prior notice.

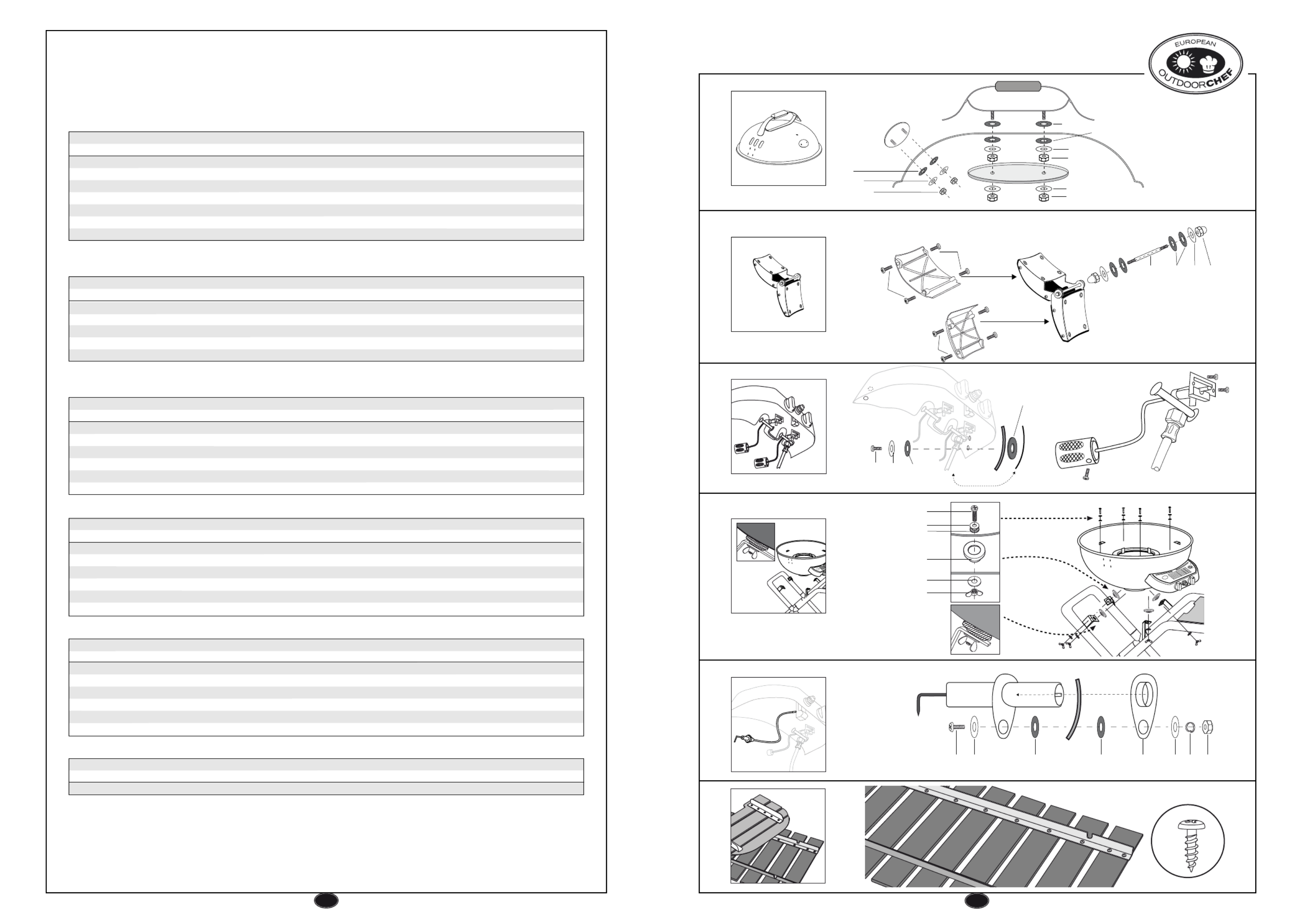

B Lid Deckel

Pos. Art. Nr. Description Beschreibung

B1 18.370.90 Protection washer lid handle Schutz-Unterlagscheibe Deckelgriff

B2 18.370.76 Teﬂonwasher U-Scheibe Teﬂon

B3 18.370.62 Washer U-Scheibe

B4 18.370.43 Nut Mutter

B5 18.371.03 Teﬂonwasher U-Scheibe Teﬂon

B6 18.371.02 Washer U-Scheibe

B7 18.370.48 Nut Mutter

D Valve assembly & Panel Ventilsatz & Konsole

Pos. Art. Nr. Description Beschreibung

D1 18.370.05 Screw Schraube

D2 18.371.01 Screw Schraube

D3 18.371.02 Washer U-Scheibe

D4 18.371.03 Teﬂonwasher U-Scheibe Teﬂon

D5 18.370.86 Teﬂonwasher U-Scheibe Teﬂon

D6 18.371.00 Screw Schraube

E Bowl Kugel

Pos. Art. Nr. Description Beschreibung

E1 18.370.10 Screw Schraube

E2 18.370.62 Washer U-Scheibe

E3 18.370.76 Teﬂonwasher U-Scheibe Teﬂon

E4 18.370.91 Washer Alu. Uscheibe Alu.

E5 18.370.68 Washer U-Scheibe

E6 18.370.44 Wing nut Flügelmutter

F Piezo electrode Piezo-Elektrode

Pos. Art. Nr. Description Beschreibung

F1 18.371.01 Screw Schraube

F2 18.371.02 Washer U-Scheibe

F3 18.371.03 Teﬂonwasher U-Scheibe Teﬂon

F4 18.371.04 Spring washer Federring

F5 18.370.48 Nut Mutter

F6 18.371.11 Holder piezo electrode Halterung Piezo Elektrode

C Lid Hinge Deckelscharnier

Pos. Art. Nr. Description Beschreibung

C1 18.332.27 Lid hinge axle Deckelscharnierachse

C2 18.370.40 Dome Nut Hutmutter

C3 18.370.63 Washer U-Scheibe

C4 18.370.76 Teﬂonwasher U-Scheibe Teﬂon

C5 18.370.28 Lid hinge cover screw Deckelscharnier-Abdeckungsschrauben

G Side Tablar & Bottom shelf Seitentablar & Bodenrost

Pos. Art. Nr. Description Beschreibung

G1 18.371.05 Woodscrew Holzschraube

F1 F2 F3 F3 F2 F4 F5F6

GG1

D3 D4

C1 C3C4 C2

2 3

Ascona 570 G Ascona 570 G
