Betjeningsvejledning
Luft-til-vand hydromodul + Tank
Model nr.
Indendørsenhed
WH-ADC0309K3E5
WH-ADC0309K6E5
WH-ADC0309K3E5AN
WH-ADC0309K6E5AN
Udendørs Enhed
WH-UDZ03KE5
WH-UDZ05KE5
WH-UDZ07KE5
WH-UDZ09KE5
DANSK
Læs brugsanvisningen grundigt igennem før du
benytter anlægget og gem den til fremtidig brug.
WEB-ACXF55-34130-DA
2
Indholdsfortegnelse
Sikkerhedsanvisninger ................................................4-16

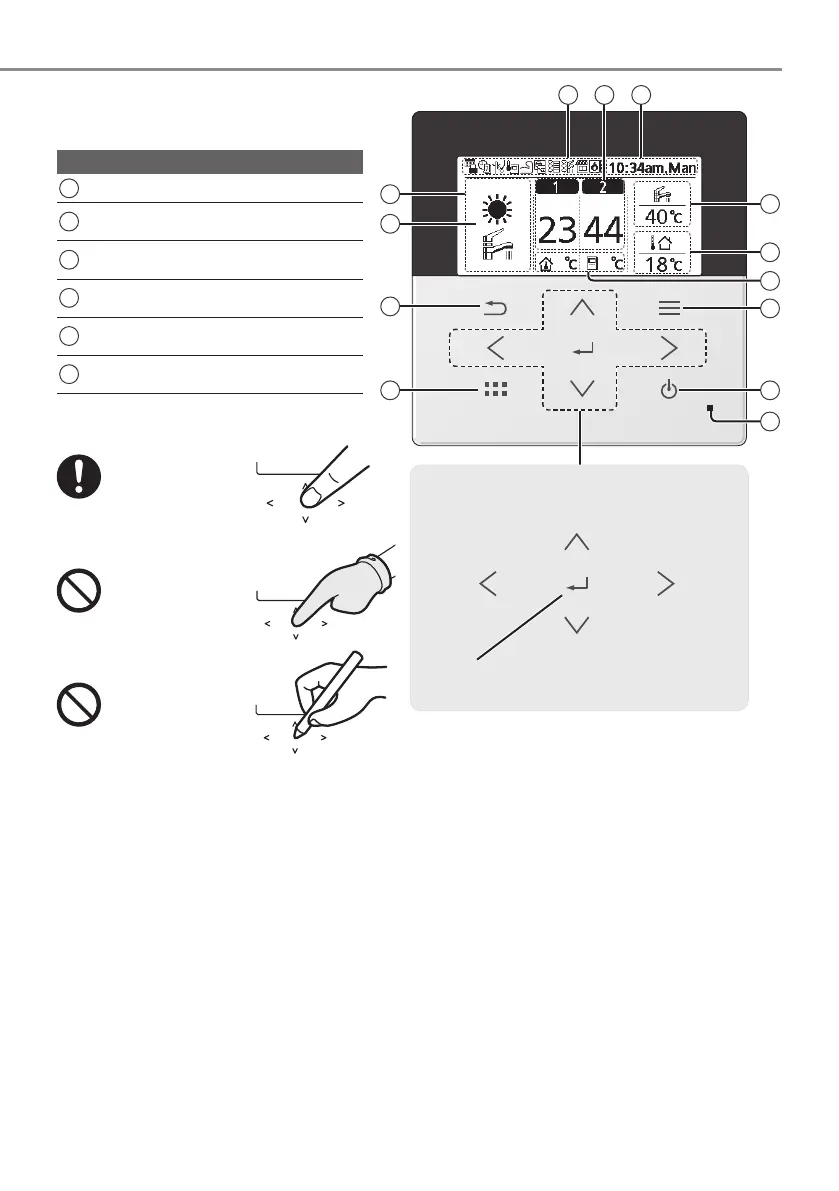

Fjernbetjeningens knapper og skærm .......................17-18
Initialisering .....................................................................19
Hurtig menu ....................................................................20
Sådan bruger du hurtigmenuen .................................21-25
Menuer ......................................................................26-47
Til brugeren
1 Funktioner ..........................................................26-27
1.1 Ugeprogram
1.2 Ferieprogram
1.3 Lydsvag driftprogr.
1.4 Lydsvag prioritet
1.5 Varmeprogram
1.6 Tankprogram
1.7 Legionella
1.8 VV-tilstand
2 System oversigt ......................................................28
2.1 Energimåler
2.2 Systemoplysninger
2.3 Fejlhistorik
2.4 Kompressor
2.5 Backup varmelegeme
3 Personlige indstil. ..............................................29-30
3.1 Fjernbetjening nr.
3.2 Tastelyd
3.3 LCD-kontrast
3.4 Baggrundslys
3.5 Baggrundslys intens.
3.6 Tidsformat
3.7 Dato & tid
3.8 Sprog
3.9 Lås adgangskode op
4 Info på servicefi rma ................................................30
4.1 Kontakt 1 / Kontakt 2
For installatøren
5 Installatørindstil. > Systemindstillinger ..............31-41
5.1 Ekstra printkort tilslutning
5.2 Zone og føler
5.3 Kapac. varmelegeme
5.4 Frostbeskyttelse
5.5 VV-kapacitet
5.6 Buffertilslutning
5.7 Drypbakkevarmeleg.
5.8 Alternativ udendørsføler
5.9 Bivalent tilslutning
5.10 Ekstern SW
5.11 Solartilslutning
5.12 Ekstern fejlsignal
5.13 Behovsstyring
5.14 SG ready
5.15 Ekstern kompressor SW
5.16 Varmebærer
5.17 Varme/køl-kontakt
5.18 Start el backup
5.19 Tvangsafrim.
5.20 Afrimningssignal
5.21 Pumpekapacitet
5.22 VV afrimning
5.23 Varmestyring
5.24 Ekstern måler
5.25 Elektrisk anode
6 Installatørindstil. > Driftsindstillinger ..................42-46
6.1 Varme
6.2 Køl
6.3 Auto
6.4 Tank
7 Installatørindstil. > Service setup .......................46-47
7.1 Pumpe max. hastighed
7.2 Pump down
7.3 Betontørring
7.4 Info på servicefi rma
8 Installatørindstil. > Opsætning af fjernbetj. .............47
Rengøringsvejledning ................................................48-49
Fejlfi nding ..................................................................50-51
Oplysninger ...............................................................52-53
Tak, fordi du købte et Panasonic produkt.
Installationsvejledning vedhæftet.
For serienummer og produktionsår henvises der til typeskiltet.
Inden brug, skal du sørge for at systemet er blevet installeret korrekt af en
autoriseret forhander i henhold til de givne instruktioner.
• Panasonic luft-til-vand-varmepumpe er et opdelt system bestående af to enheder: indendørs- og udendørsenhed. Indendørsenheden
består af hydromodulet og en 200L brugsvandtank.
• Disse betjeningsvejledninger beskriver, hvordan systemet betjenes ved hjælp af indendørs- og udendørsenheden.
• For betjening af andre produkter såsom radiator, ekstern termo-controller, og enheder under gulvet, se betjeningsvejledningerne for hvert
produkt.
• Systemet kunne være låst, så det kun kan anvendes i HEAT-tilstand og er deaktiveret i COOL-tilstand.
• Nogle funktioner, der er beskrevet i denne vejledning, er muligvis ikke relevante for dit system.
• Sørg for, at indgående vand er rent. Når der tappes vand fra en privat brønd eller kildevand, kan det være nødvendigt at supplere med et
ekstra vandfi lter.
• Undgå at bruge vand, der indeholder salt, syre og andre urenheder, som kan korrodere tanken og dens komponent.
• Kontakt den nærmeste autoriserede forhandler angående yderligere oplysninger.
*
1
Systemet er låst til at fungere uden KØL-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*
2
Vises kun, når KØL-tilstand er låst op (Dette betyder når KØLE-tilstand er tilgængelig)
Driftsbetingelser
WH-UDZ serie
*
1,
*
2
KØLING (KREDSLØB)
OPVARMNING (TANK) OPVARMNING (KREDSLØB)
Vandudløbstemperatur (°C)
(Min. / Maks.)
- / 65*
3
20 / 55 (Under omgivelser -15 °C) *
4
20 / 60 (Over omgivelser -10 °C) *
4
5 / 20
Udendørstemperatur (°C)
(Min. / Maks.)
-20 / 35 (WH-UDZ03KE5)
-25 / 35 (WH-UDZ05/07/09KE5)
10 / 43
Når udendørstemperaturen er uden for intervallet i skemaet, falder varmekapaciteten betydeligt, og udendørsenheden stopper eventuelt som
beskyttelse.
Enheden genstarter automatisk, efter at udendørstemperaturen vender tilbage til det angivne interval.
*
3
Over 55 °C, kun mulig med i samdrift med nødopvarmningsenhed.
*
4
Ved en omgivelsestemperatur på mellem -10 °C og -15 °C, vil vandets udgangstemperatur gradvist falde fra 60 °C til 55 °C.
3
Bemærk:
Det anbefales ikke at åbne Frontpladen.
(Kun til brug af autoriseret forhandler/specialist)
Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg.
Der tages forbehold for ændringer uden varsel med henblik på forbedringer.
Børn i alderen 3 til 8 år må kun betjene hanen, der er tilsluttet vandvarmeren.
Systemoversigt
Radiator
Bruser
Konvektor
radiator
Gulvvarme
Udendørs Enhed
Strømforsyning
Indendørsenhed
(Enhedens struktur kan variere afhængigt
af modellen)
Frontplade
Fjernbetjening
Solpanel
Hane
4
Sikkerhedsanvisninger
For at forhindre personskade, skade mod
andre eller beskadigelse af ejendom skal
følgende overholdes:
Forkert brug grundet manglende overholdelse
af brugsanvisningen kan resultere i person-
eller tingskade, og farligheden heraf er
klassifi ceret nedenstående:
ADVARSEL
Dette symbol
advarer
om fare for
dødsfald
eller alvorlig
tilskadekomst.
FORSIGTIG
Dette symbol
advarer
om fare for
person- eller
tingskade.
Anvisninger, der skal følges, klassifi ceres med
følgende symboler:
Dette symbol angiver en
handling, der er FORBUDT.
Disse symboler angiver, at
handlingen er
OBLIGATORISK.
Varmepumpen har en fyldning større end
1 kg kølemiddel, og skal derfor efterses
mindst en gang om året. Eftersynet skal
foretages af en person, som opfylder
kvalifikationskravene til at udføre
kontrolopgaver på den pågældende
anlægstype.
ADVARSEL
Indendørs enhed og udendørs
enhed
Dette apparat kan anvendes af børn
i alderen fra 3 år og opefter, og af
personer med nedsatte fysiske,
sensoriske eller mentale evner, eller
manglende erfaring og viden, hvis de
har fået information eller instruktion
om brugen af apparatet på en
sikker måde, og forstår den
involverede risiko. Børn må ikke
lege med apparatet. Rengøring og
vedligeholdelse må ikke
foretages af børn uden opsyn.
Kontakt venligst en autoriseret
forhandler eller specialist for
at rengøre de indvendige dele,
reparere, installere, fjerne, adskille
og geninstallere enheden. Forkert
håndtering kan føre til lækage,
elektrisk stød eller brand.
Få bekræftet hos autoriseret
forhandler eller specialist, at du
kan bruge et andet kølemiddel end
det anbefalede. Brug af en anden
kølemiddeltype end den specifi cerede
kan forårsage skader på produktet,
brud, og personskader osv.
Brug ikke andre midler til at
fremskynde afrimningsprocessen eller
til at rengøre, end dem, der anbefales
af producenten.
Enhver uegnet metode eller brug af
uforenelige materialer kan forårsage
produktbeskadigelse, brist og alvorlig
personskade.
Installer ikke enheden i en potentiel
eksplosiv eller brandbar atmosfære.
I modsat fald kan det resultere i en
brandulykke.
5
Stik aldrig dine fi ngre eller
andre objekter ind i luft/vand-
varmepumpens indendørs-
eller udendørsenhed, roterende
dele kan give kvæstelser.
Berør ikke den udvendige enhed, når
det lyner, da det kan forårsage stød.
Undgå at sidde eller træde på
enheden, da du kan falde ned.
Installer ikke indendørsenheden
udendørs. Den er kun beregnet til
at installere indendørs.
Strømforsyning
Brug ikke en ændret
ledning, samlet ledning,
forlængerledning
eller ikkespecifi ceret ledning for at
forhindre overophedning og brand.
Sådan undgås overopvarmning,
brand eller elektrisk stød:
• Brug ikke den samme stikkontakt til
andet udstyr.
• Betjen ikke enheden med våde
hænder.
• Bøj ikke netledningen for meget.
Hvis netledningen er beskadiget, skal
den, for at undgå enhver risiko,
udskiftes af producenten, en
servicerepræsentant eller en
tilsvarende kvalifi ceret fagmand.
Anlægget er udstyret med (RCCB/
ELCB) fejlstrømsafbryder med
integreret Overstrømsbeskyttelse/
Fejlstrømsrelæ. Bed en
autoriseret forhandler om at tjekke
Fejlstrømsafbryderens/-relæets
funktionalitet jævnligt, specielt
efter installation, inspektion
og vedligeholdelse. Fejl ved
fejlstrømsafbryderen/-relæet kan
medføre elektrisk stød og/eller
brand.
Det anbefales kraftigt at den
installeres med en reststrøm-
anordning (RCD) på anlægget for at
hindre elektrisk stød og/eller brand.
Før der tages adgang til terminalerne,
skal alle strømkredsløb frakobles.
Stop anvendelsen af produktet, hvis
der opstår noget unormalt/en fejl og
afbryd strømforsyningen.
(Risiko for røg/brand/elektrisk stød)
Eksempler på noget unormalt/en fejl
• Fejlstrømsafbryderen/-relæet slår
ofte fra.
• Der observeres brandlugt.
• Der observeres unormal støj eller
vibration fra enheden.
• Varmt vand lækker fra
indendørsenheden.
Kontakt omgående din lokale
forhandler for vedligeholdelse/
reparation.
Brug handsker under inspektion
og vedligeholdelse.
Dette udstyr skal jordforbindes, så
stød eller brand undgås.
Undgå elektrisk stød ved at slå
strømforsyningen fra:
-Før rengøring eller servicering.
-Ved længere perioder uden
anvendelse.
Dette apparat er til fl ere anvendelser.
For at undgå elektrisk stød,
forbrænding og/eller dødelig
skade, sørg for at frakoble alle
strømforsyninger før der tages
adgang til enhver terminal i
indendørsenheden.
6
Sikkerhedsanvisninger
FORSIGTIG
Indendørs enhed og udendørs
enhed
For at undgå skader eller korrosion på
indendørsenheden må den ikke
vaskes med vand, rensebenzin,
fortynder eller skurepulver.
Installer ikke enheden tæt på nogen
form for brændstof eller på et
badeværelse. I modsat fald, kan
det medføre elektrisk stød og/eller
brand.
Berør ikke den skarpe
aluminiumsfi nne, da
skarpe dele kan forårsage
personskade.
Anvend ikke anlægget under
sterilisering for at undgå skoldning
med varmt vand, eller overophedning
af bruser.
Adskil ikke enheden for at rengøre
den, så personskade undgås.
Undgå at stå på en ustabil bænk ved
rengøring af enheden for at undgå
personskade.
Anbring ikke en vase eller
vandbeholder på enheden. Vandet
kan komme ind i enheden og forringe
isolationen. Dette kan bevirke
elektrisk stød.
Undgå lækage ved at sikre, at
drænrøret er:
-Tilsluttet korrekt
-Holdes fri af tagrender og beholdere
-Ikke er nedsænket i vand
Efter en lang periode med brug eller
brug med forbrændingsudstyr skal
lokalet udluftes jævnligt.
Kontroller, at installationsracket efter
længere tids brug ikke er svækket for
at undgå, at enheden falder ned.
Fjernbetjening
Fjernbetjeningen må ikke blive våd.
I modsat fald kan det medføre
elektrisk stød og/eller brand.
Du må ikke trykke på
fjernbetjeningens knapper med hårde
og skarpe genstande. I modsat fald
kan det forårsage skade på enheden.
Fjernbetjeningen må ikke vaskes
med vand, rensebenzin, fortynder
eller skurepulver.
Du må ikke selv inspicere eller
vedligeholde fjernbetjeningen.
Kontakte en autoriseret forhandler
for at undgå personskade
forårsaget af forkert betjening.
7
ADVARSEL
Dette apparat er fyldt med R32
(let brændbart kølemiddel).
Hvis kølemidlet er lækket,
og udsættes for en ekstern
antændelseskilde, er der risiko for
brand.
Indendørs enhed og udendørs
enhed
Apparatet skal installeres og/eller
drives i et rum med et gulvareal,
der er større end A
min
(m²), og
holdes væk fra antændelseskilder
såsom varme/gnister/åben ild, eller
farlige områder med gasapparater,
gasmadlavning, netagtige
gasforsyningssystemer eller elektriske
kogeapparater, etc. (Se tabellen med
installationsvejledninger for A
min
(m²))
Vær opmærksom på, at kølemidlet
kan være lugtfrit, så det anbefales
at have egnede gasdetektorer til
brændbare gasser installeret, som er i
stand til at advare ved lækager.
Sørg for, at alle nødvendige
ventilationsåbninger ikke tildækkes.
Må ikke laves hul i eller brændes, da
apparatet er under tryk. Udsæt ikke
apparatet for varme, fl ammer, gnister
eller andre antændelseskilder. Ellers
kan det eksplodere og forårsage
tilskadekomst eller død.
Forholdsregler for brug af
R32-kølemiddel
De grundlæggende fremgangsmåder for
installationsarbejde er de samme som
almindelige kølemiddelmodeller (R410A, R22).
Eftersom driftstrykket er højere
end for kølemiddel R22-modeller,
er nogle af værktøjerne for rør og
installation og service specielle. Især
ved udskiftning af et kølemiddel
R22-model med en ny kølemiddel
R32-model, skal du altid udskifte det
almindelige rør og brystmøtrikker med
røret og brystmøtrikkerne til R32 og
R410A på den udendørs enhedsside.
For R32 og R410A kan den samme
brystmøtrik på den udendørs
enhedsside og rør anvendes.
Blanding af forskellige kølemidler i et
system er forbudt. Modeller, der
bruger kølemiddel R32 og R410A
har en anden gevinddiameter for
fyldningsåbningen for at forhindre
fejlagtig fyldning med kølemiddel R22
og for sikkerhedens skyld.
Tjek derfor på forhånd.
[Gevinddiameteren for
fyldningsåbningen for R32 og R410A
er 1/2 tomme.]
Sørg altid for, at fremmedlegemer
(olie, vand, osv.) ikke trænger ind i
rørene. Forsegl også åbningen sikkert
ved opbevaring af rør, ved at knibe,
tape, osv. (håndtering af R32 svarer til
R410A.)
• Drift, vedligeholdelse, reparation og
kølemiddelgenvinding skal udføres
af personer, der er uddannet og
certifi ceret i brug af brandbare
kølemidler, og som er anbefalet
af fabrikanten. Alle personer, der
bruger, servicerer eller vedligeholder
et system eller tilknyttede dele af
udstyret, skal være uddannet og
certifi ceret.
8
Sikkerhedsanvisninger
• Alle delene i kølekredsløbet
(fordampere, luftkølere, AHU,
kondensatorer og væskemodtagere)
eller rørsystemet må ikke være i
nærheden af varmekilder, åben
ild, aktive gasapparat eller et aktivt
elektrisk varmeapparat.
• Brugeren/ejeren eller deres
repræsentant skal regelmæssigt
kontrollere alarmerne, den mekanisk
ventilation og detektorerne, mindst
en gang om året, og i henhold til
nationale regler, for at sikre at de
virker ordentligt.
• En logbog skal opretholdes.
Resultaterne af denne kontrol, skal
registreres i logbogen.
• Eventuelle ventilationer på snævre
steder skal kontrolleres for at
bekræfte, at der ikke er nogen
forhindringer.
• Før et nyt kølesystem tages
i brug, skal personen der er
ansvarlig for systemet sørge for,
at driftspersonalet er uddannet og
certifi ceret, og at brugsanvisningen
bruges til at vejlede dem
om byggeriet, tilsyn, drift og
vedligeholdelse af kølesystemet.
De skal også oplyses om hvilke
sikkerhedsforanstaltninger, der
skal overholdes, samt kølemiddels
egenskaber og hvordan det
håndteres.
• De generelle krav til et uddannet og
certifi ceret personale er som følger:
a) Kendskab til lovgivningen,
reglerne og standarderne
vedrørende brandbare
kølemidler; og,
b) Detaljeret viden om og kendskab
til håndtering af brandbare
kølemidler, personlige
værnemidler, forebyggelse af
kølemiddelslækage, håndtering
af cylindre, opladning, sporing,
genvinding og bortskaffelse af
lækage; og,
c) Evnen til at forstå og i praksis
overholde kravene i den
nationale lovgivning, samt i
reglerne og standarderne; og,
d) Løbende gennemføre
regelmæssige uddannelse og
videregående uddannelse, for at
opretholde denne ekspertise.
e) Klimaanlæggets rørføring skal,
på snævre steder, installeres på
en sådan måde, at den beskyttes
mod utilsigtede skader under drift
og service.
f) Der skal tages forholdsregler mod
kraftig vibration eller pulsation i
kølemiddelrørene.
g) Sørg for, at beskyttelsesenheder,
kølemiddelrør og -fi ttings er
godt beskyttet mod kritiske
miljøpåvirkninger (så som farer
ved vandansamlinger og frysning
af udligningsrør, eller ophobning
af snavs og affald).
h) Udvidelser og sammentrækninger
af lange rørføringer i
kølemiddelsystemer skal
designes og installeres sikkert
(monteret og beskyttet) for at
minimere sandsynligheden for at
stød beskadiger systemet.
i) Beskyt det kølende system
mod utilsigtede brud som
følge af fl ytning af møbler eller
ombygningsaktiviteter.
j) For at sikre mod lækage skal
indendørs rørsamlinger, der
er udført på stedet, tryktestes.
Testmetoden skal have en
følsomhed på 5 gram kølemiddel
per år eller bedre under et tryk på
mindst 0,25 gange det maksimalt
tilladte tryk (>1,04 MPa, maks.
4,15 MPa). Der må ikke kunne
detekteres lækage.
10
Sikkerhedsanvisninger
2-2. Arbejde
• Før der påbegyndes arbejde på
systemer, der indeholder brændbare
kølemidler, er sikkerhedstjek
nødvendige for at sikre, at risikoen
for antændelse minimeres. For
reparation på kølesystemet skal
forholdsreglerne i #2-2 til #2-8
følges, før der udføres arbejde på
systemet.
• Arbejdet skal foretages i henhold
til en kontrolleret procedure for at
minimere risikoen for at der er en
brændbar gas eller damp til stede,
mens arbejdet udføres.
• Al vedligeholdelsespersonale og
andre, der arbejder i det lokale
område, skal instrueres i og være
under tilsyn for arbejdet, der udføres.
• Undgå at arbejde i lukkede rum.
Sikr altid pladsen omkring kilden.
Der skal være en sikkerhedsafstand
på mindst 2 meter, eller en
zoneinddeling af fri plads på mindst
2 meter i radius.
• Bær passende beskyttelsesudstyr,
inklusive åndedrætsværn, som
forholdene tillader.
• Hold alle antændelseskilder og
varme metaloverfl ader på afstand.
2-3. Kontrol af tilstedeværelse af
kølemiddel
• Området skal kontrolleres med en
passende kølemiddeldetektor før
og under arbejdet, for at sikre at
teknikeren er klar over potentielt
brændbare atmosfærer.
• Sørg for, at det
lækagesporingsudstyr, der
anvendes, er egnet til brug med
brændbare kølemidler, dvs. ikke
danner gnister, er tilstrækkeligt
forseglet eller egensikker.
• I tilfælde af lækage/spild skal du
straks ventilere området og holde
dig væk fra vindretningen og væk fra
spild/udslip.
• I tilfælde af lækage/spild skal du
meddele personer, der befi nder sig i
vindretningen, om lækagen/spildet,
og øjeblikkeligt isolere fareområdet
og holde uvedkommende personale
ude.
2-4. Tilstedeværelse af
brandslukker
• Hvis der skal udføres noget varmt
arbejde på køleudstyret eller nogen
tilhørende dele, skal der være
passende brandslukningsudstyr
tilgængeligt ved hånden.
• Hav en pulverslukker eller CO
2
-
brandslukker ved fyldningsområdet.
11
2-5. Ingen antændelseskilder
• Ingen person, der udfører arbejde
i forbindelse med et kølesystem,
som udsættes for rørinstallation,
der indeholder eller har indeholdt
brændbart kølemiddel, må ikke
bruge nogen antændelseskilder
på en sådan måde, at det kan føre
til fare for brand eller eksplosion.
De må ikke ryge, når de udfører et
sådant arbejde.
• Alle mulige antændelseskilder,
herunder cigaretrygning, skal holdes
tilstrækkeligt langt væk fra stedet for
installation, reparation, fjernelse og
bortskaffelse, hvorunder brændbart
kølemiddel muligvis kan frigives til
det omgivende rum.
• Før arbejde fi nder sted, skal området
omkring udstyret undersøges for at
sikre, at der ikke er brændbare farer
eller antændelsesrisici.
• “Rygning forbudt”-skilte skal vises.
2-6. Ventileret område
• Sørg for, at området er i det åbne,
eller at det er tilstrækkeligt ventileret,
før du bryder ind i systemet eller
udfører varmt arbejde.
• En vis grad af ventilation skal
fortsætte i den periode, hvor arbejdet
udføres.
• Ventilationen skal sikkert sprede
frigivet kølemiddel og helst drive det
ud i atmosfæren.
2-7. Kontroller af køleudstyret
• Hvor elektriske komponenter bliver
fyldt, skal de være egnet til formålet
og til den korrekte specifi kation.
• På alle tidspunkter skal
producentens vedligeholdelses- og
serviceretningslinjer følges.
• I tvivlstilfælde kontaktes
producentens tekniske afdeling for
assistance.
• Følgende kontroller skal anvendes
på installationer, der bruger
brændbare kølemidler.
-Den aktuelle kølemiddelpåfyldning
er i overensstemmelse med
rumstørrelsen, i rummet
hvor delene, som indeholder
kølemiddel, er installeret.
-Ventilationsmaskiner og -udgange
fungerer hensigtsmæssigt og er
ikke blokerede.
-Hvis der anvendes et indirekte
kølekredsløb, skal det sekundære
kredsløb kontrolleres for
tilstedeværelse af kølemiddel.
-Mærkningen på udstyret skal
fortsat være synlig og læselig.
Mærkninger og skilte, der er
ulæselige, skal korrigeres.
-Kølerør eller -komponenter er
installeret på steder, hvor det
er usandsynligt, at de bliver
udsat for et stof, som kan
korrodere komponenter der
indeholderkølemiddel, medmindre
komponenterne er konstrueret
af materialer, der er generelt
modstandsdygtige over for at
blive korroderet, eller er beskyttet
korrekt imod således at blive
korroderet.
14
Sikkerhedsanvisninger
8. Fjernelse og tømning
• Når der brydes ind i kørekredsløbet
for at foretage reparationer - eller
for andre formål - skal almindelige
procedurer anvendes. Det er
dog vigtigt, at den bedste praksis
følges, da brændbarhed er en
overvejelse. Følgende procedure
skal overholdes: fjern kølemiddel
-> rens kredsløb med inaktiv gas ->
udtøm -> rens med inaktiv gas ->
åbn kredsløbet ved at skære eller
lodde.
• Kølemiddelfyldningen skal genvindes
i de korrekte genvindingscylindre.
• Systemet skal renses med OFN for
at gøre enheden sikker.
• Denne proces skal muligvis
gentages fl ere gange.
• Komprimeret luft eller ilt må ikke
anvendes til denne opgave.
• Rensning skal opnås ved at bryde
vakuummet i systemet med OFN
og fortsætte med at fylde, indtil
arbejdstrykket opnås, og derefter
ved udluftning til atmosfæren, og
til sidst ved at trække ned til et
vakuum.
• Denne proces skal gentages, indtil
der ikke er kølemiddel i systemet.
• Når den endelige OFN-fyldning
anvendes, skal systemet udluftes
ned til atmosfærisk tryk, for at der
kan foretages arbejde.
• Denne handling er helt
afgørende, hvis der skal foretages
lodningsarbejde på røret.
• Kontrollér, at udløbet for
vakuumpumpen ikke er tæt på
nogen potentielle antændelseskilder,
og at der er ventilation tilgængelig.
OFN = iltfrit kvælstof. Type af inert
gas.
9. Fyldningsprocedurer
• Ud over de almindelige
fyldningsprocedurer skal
nedenstående krav følges.
-Sørg for, at der ikke opstår
forurening af forskellige kølemidler,
når du bruger fyldningsudstyr.
-Slanger eller linjer skal være så
korte som muligt for at minimere
mængden af kølemiddel, der er
indeholdt i dem.
-Cylindere skal opbevares på
et passende sted i henhold til
vejledningen.
-Kontrollér, at kølesystemet er
jordet før fyldning af systemet med
kølemiddel.
-Mærk systemet, når fyldningen er
færdig (hvis ikke allerede).
-Der skal udvises stor forsigtighed
med ikke at overfylde
kølesystemet.
• Forud for genfyldning af systemet
skal det tryktestes med OFN (se #7).
• Systemet skal tæthedsprøves ved
afslutningen af fyldning, men før
idriftsættelse.
• En opfølgende tæthedsprøvning skal
udføres, inden du forlader stedet.
• Elektrostatisk ladning kan
akkumulere og skabe en farlig
tilstand ved fyldning og tømning
af kølemiddel. For at undgå
brand eller eksplosion skal statisk
elektricitet afl edes ved omplacering
ved at jordforbinde og give fast
masseforbindelse til beholdere og
udstyr før fyldning/tømning.
15
10. Nedlukning
• Før udførelse af denne procedure,
er det vigtigt, at teknikeren er helt
fortrolig med udstyret og alle dets
detaljer.
• Det er anbefalet god praksis, at alle
kølemidler genvindes sikkert.
• Før opgaven udføres, skal der tages
en olie- og kølemiddelprøve i tilfælde
af, at analyse er påkrævet inden
genbrug af genvundet kølemiddel.
• Det er vigtigt, at der er elektrisk
strøm til rådighed, før opgaven
påbegyndes.
a) Bliv fortrolig med udstyret og dets
drift.
b) Isolér systemet elektrisk.
c) Inden du udføres proceduren, skal
du sikre, at:
• mekanisk håndteringsudstyr er
tilgængeligt, hvis nødvendigt, til
håndtering af kølemiddelcylindre;
• alle personlige værnemidler er til
rådighed og bliver brugt korrekt;
• genvindingsprocessen er under
opsyn hele tiden af en kompetent
person;
• genvindingsudstyr og cylindre
er i overensstemmelse med de
relevante standarder.
d) Udpump kølemiddelsystem, hvis
muligt.
e) Hvis et vakuum ikke er muligt,
så lav en manifold så kølemiddel
kan fjernes fra forskellige dele af
systemet.
f) Sørg for at cylinderen er placeret
på vægten før genvinding fi nder
sted.
g) Start genvindingsmaskinen og
arbejd i overensstemmelse med
anvisningerne.
h) Undlad at overfylde cylindrene.
(Ikke mere end 80 % mængde
væskefyldning).
i) Overskrid ikke det maksimale
arbejdstryk for cylinderen, selv
midlertidigt.
j) Når cylindrene er korrekt udfyldt,
og processen afsluttet, skal
du sørge for, at cylindrene og
udstyret straks fjernes fra stedet,
og at alle afspærringsventiler på
udstyret lukkes.
k) Genvundet kølemiddel må ikke
fyldes i et andet kølesystem,
medmindre det er blevet rengjort
og kontrolleret.
• Elektrostatisk ladning kan
akkumulere og skabe en farlig
tilstand ved fyldning eller tømning
af kølemidlet. For at undgå brand
eller eksplosion skal statisk
elektricitet afl edes ved omplacering
ved at jordforbinde og give fast
masseforbindelse til beholdere og
udstyr før fyldning/tømning.
11. Mærkning
• Udstyr skal mærkes med angivelse
af, at det har været ude af drift og
tømt for kølemiddel.
• Mærkaten skal være dateret og
underskrevet.
• Kontrollér, at der er mærkater på
udstyret, som angiver, at udstyret
indeholder brændbart kølemiddel.
16
Sikkerhedsanvisninger
12. Genvinding
• Når du fjerner kølemiddel fra et
system, enten til servicering eller
nedlukning, er det anbefalet god
praksis, at alle kølemidler fjernes
sikkert.
• Ved overførsel af kølemiddel
til cylindre skal du sikre, at
der kun anvendes passende
kølemiddelgenvindingscylindre.
• Sørg for, at det korrekte antal
cylindre til at holde den samlede
systemfyldning er tilgængelige.
• Alle cylindre, der skal anvendes,
er beregnet til det genvundne
kølemiddel og mærket til det
kølemiddel (dvs. særlige cylindre til
genvinding af kølemiddel).
• Cylindre skal være komplette
med overtryksventil og tilhørende
afspærringsventiler i god stand.
• Genvindingscylindre evakueres og,
om muligt, afkøles inden genvinding
fi nder sted.
• Genindvindingsudstyret skal
være i god stand, og der skal
være en vejledning tilgængelig for
udstyret. Udstyret skal være egnet
til genindvinding af brandbare
kølemidler.
• Desuden skal der være et sæt af
kalibrerede vægte til rådighed og i
god stand.
• Slanger skal være komplette med
lækagefrie frakoblinger og i god
stand.
• Før brug af genvindingsmaskinen
skal du kontrollere, at den er i
tilfredsstillende stand, har været
korrekt vedligeholdt, og at alle
tilhørende elektriske komponenter
er forseglede for at forhindre
antændelse i tilfælde af udslip af
kølemiddel. Kontakt fabrikanten hvis
du er i tvivl.
• Det genvundne kølemiddel
skal returneres til
kølemiddelleverandøren i den
korrekte genvindingscylinder,
og med den relevante
affaldstransportseddel.
• Bland ikke kølemidler i
genvindingsenheder og især ikke i
cylindre.
• Hvis kompressorer eller
kompressorolier skal fjernes, skal
det sikres, at de er blevet tømt til et
acceptabelt niveau til at sørge for, at
brændbart kølemiddel ikke forbliver
inde i smøremidlet.
• Tømningsprocessen skal udføres
før returnering af kompressoren til
leverandørerne.
• Der må kun anvendes elvarme til
kompressoren til at fremskynde
denne proces.
• Når olien er drænet fra et system,
skal det udføres sikkert.
17

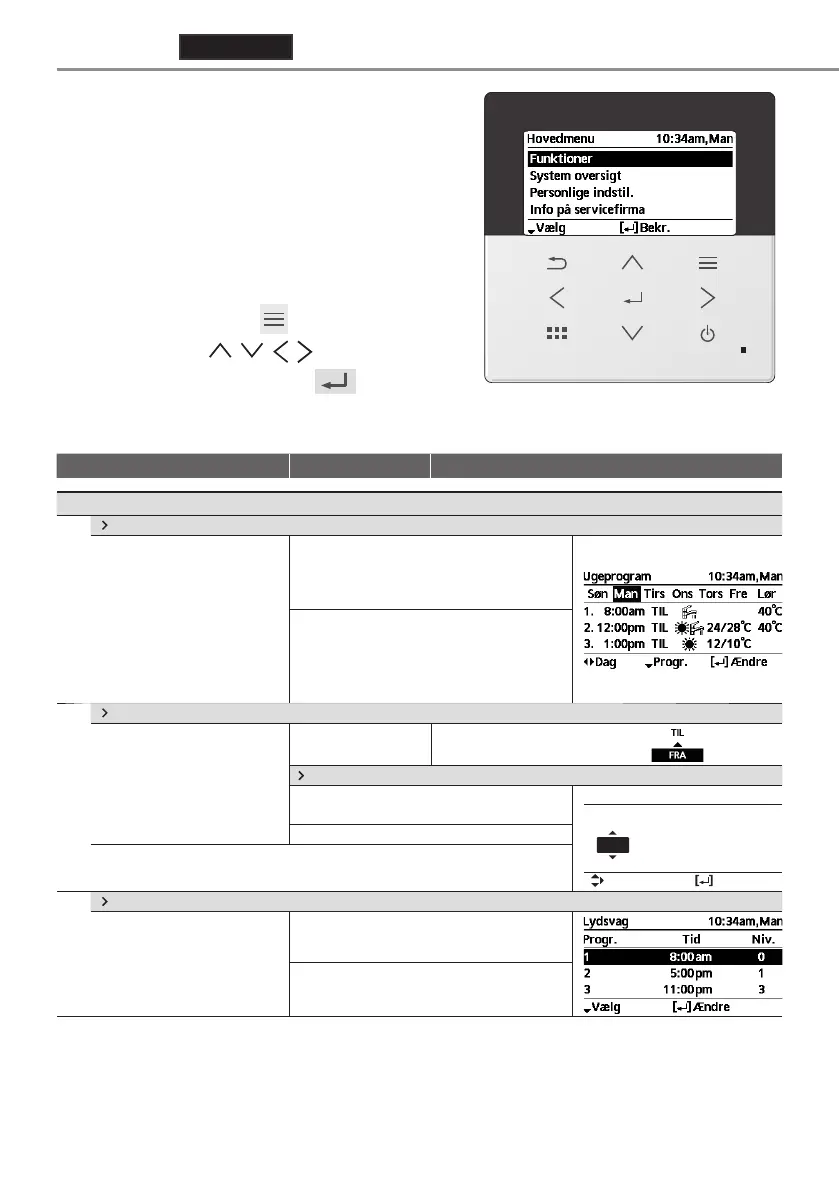

Fjernbetjeningens knapper og skærm
LCD-displayet som vist i denne vejledning er kun
til instruktionsformål og kan afvige fra den faktiske
enhed.

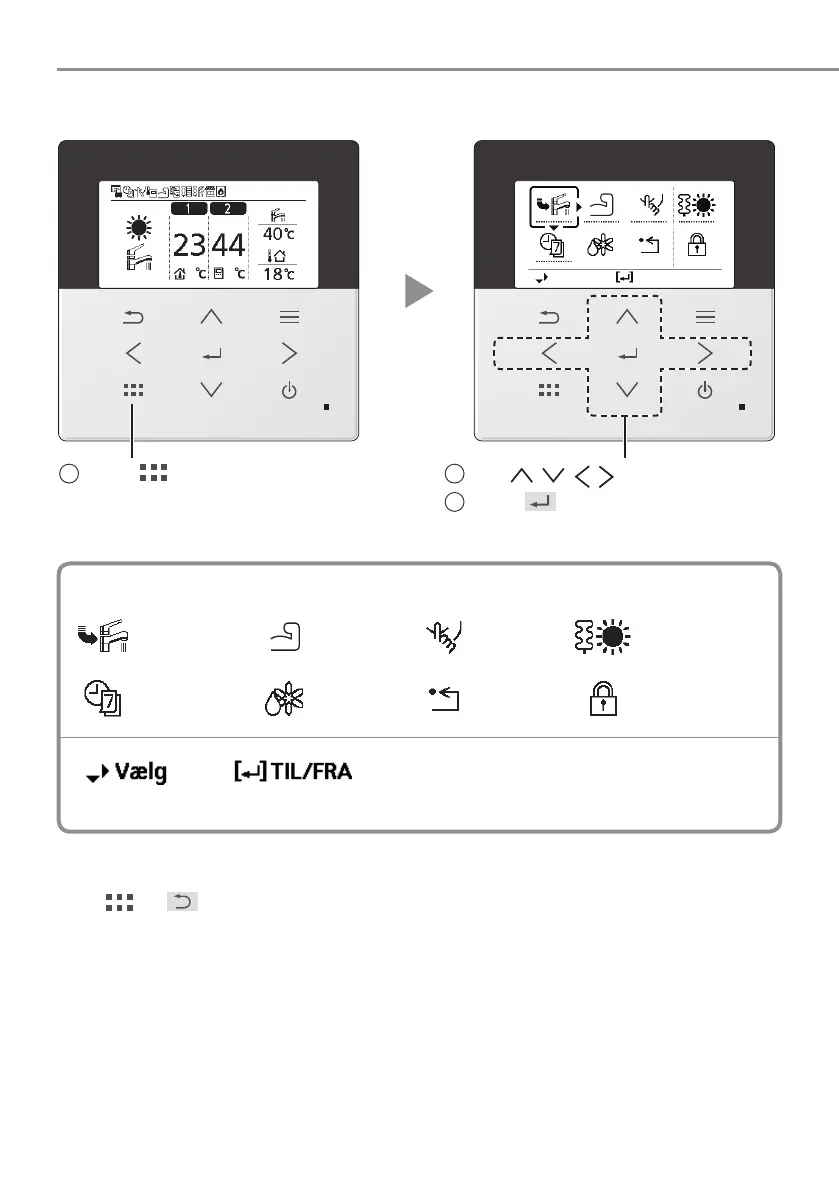

Knapper / indikator
1 Hurtig menu-knap
2
Tilbage-knap
Vender tilbage til den forrige skærm
3
LCD-skærm
(Faktisk - Mørk baggrund med hvide ikoner)
4
Hovedmenuen knap
For funktionsopsætning
5
ON/OFF-knap
Starter/stopper driften
6
Driftsindikator
Lyser under driften, blinker under en alarm.
Pressecenter
Ingen handske
Ingen pen
2
A
1
4
E
F
5
6
B C D
3
G
Krydsede knapper
Vælger et punkt.
Enter-knap
Retter det valgte indhold.
Op
Ned
Venstre Højre
18
Fjernbetjeningens knapper og skærm

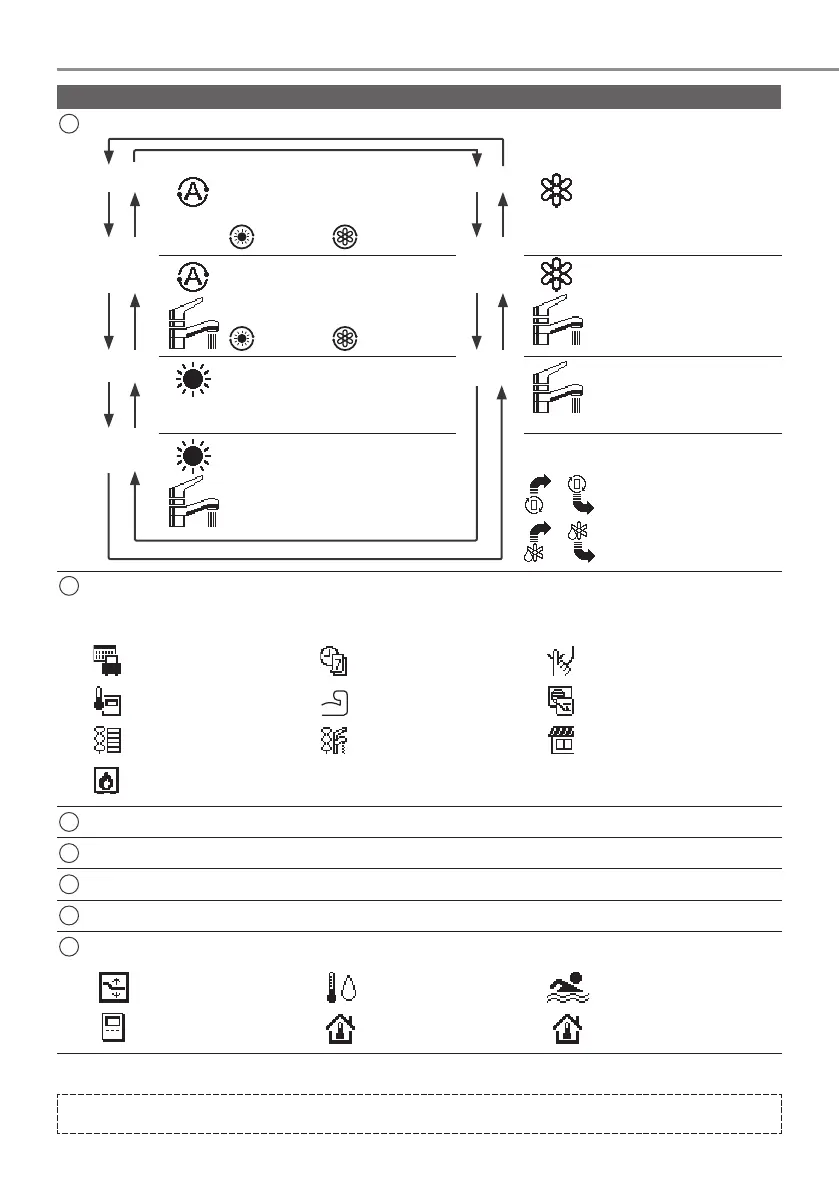

Skærm
A Valg af tilstand
*
1,
*
2
AUTO
• Afhængigt af den indstillede
udendørstemperatur, vælger
systemet VARME eller *
1,
*
2
KØL-drift.
Auto-varme Auto-køl
*
1,
*
2
KØL • KØLE-drift er enten TÆNDT
eller SLUKKET.
• Udendørsenheden leverer
køling til systenet.
*
1,
*
2
AUTO
+ TANK
• Afhængigt af den indstillede
udendørstemperaturen, vælger
systemet VARME + TANK eller
*
1,
*
2
KØL + TANK driften.
Auto-varme Auto-køl
*
1,
*
2
KØL
+ TANK
• Udendørsenheden leverer
køling til systenet.
• Udendørsenheden leverer
varme, når tanken opvarmes.
VARME
• VARME-drift er enten TÆNDT eller
SLUKKET.
• Udendørsenheden leverer varme til
systemet.
TANK • TANK-drift er enten TÆNDT
eller SLUKKET.
• Udendørsenheden leverer
varme til vandtanken.
VARME
+ TANK
• Udendørsenheden leverer varme til
vandtanken og systemet.
• Denne tilstand kan kun vælges når
vandtanken er installeret.
* Retningsikonet peger med den
nuværende tilstand.
• Rumdrift / Tankdrift.
• Afi sningsdrift.
B
Betjeningsikoner
Status for driften bliver vist.
Ikonet vises ikke (under funktionens OFF (slukket)-skærm) når funktionen er OFF (slukket), med undtagelse af den
ugentlige timer.
Feriedriftsstatus Ugentlig timers driftsstatus Stille driftsstatus
Zone: Rumtermostat
→Intern sensorstatus
Kraftig driftstatus
Kræv kontrol eller
SG klar eller SHP status
Rummets varmestatus Tankens varmestatus Solens status
Bivalent status
(Kedel)
C Temperatur for hver zone
D Tid og dag
E Vandtankens temperatur
F Udendørstemperatur
G Sensortype/Indstil temperaturtypens ikoner
Vandtemperatur
→Kompenseringskurve
Vandtemperatur
→Direkte
Kun pool
Rumtermostat
→Ekstern
Rumtermostat
→Intern
Rumthermistor
*
1
Systemet er låst til at fungere uden KØL-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*
2
Vises kun, når KØL-tilstanden er låst op (Dette betyder når KØLE-tilstand er tilgængelig).
19

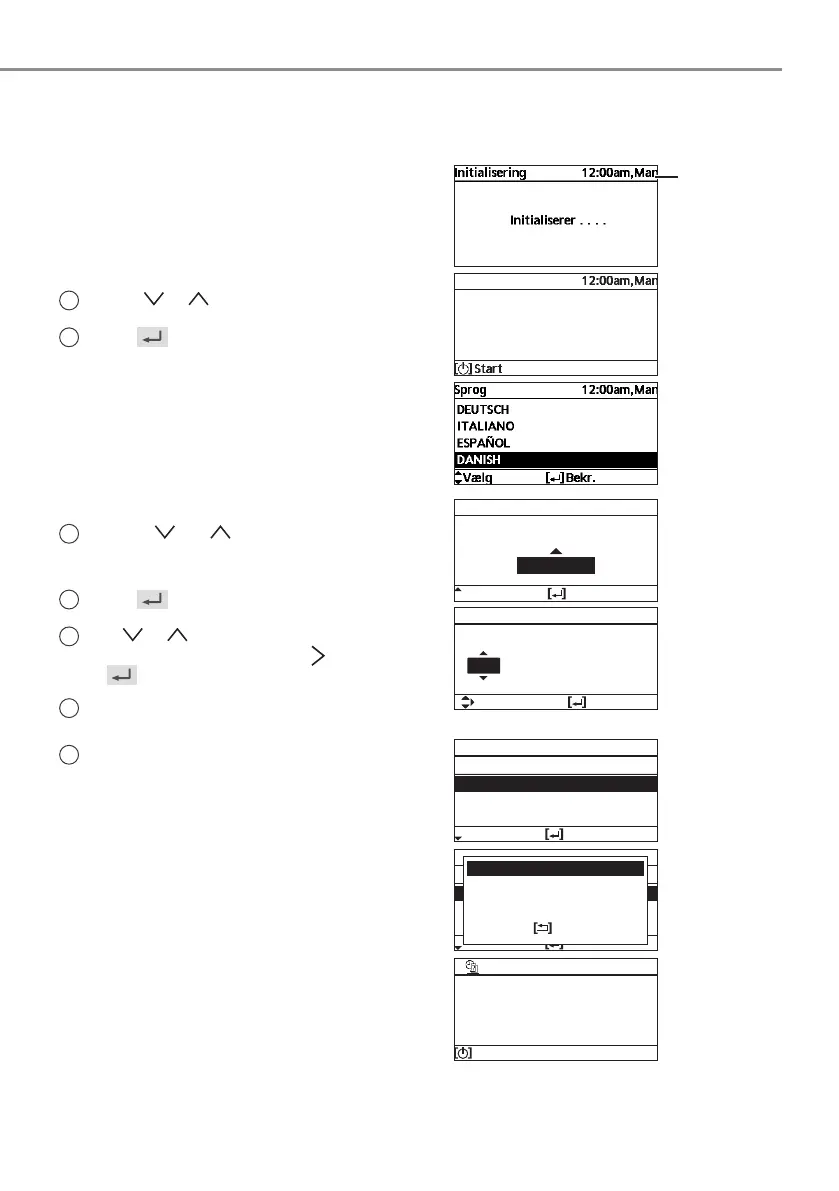

Initialisering
Inden du begynder at installere de forskellige menuindstillinger, bedes du igangsætte fjernbetjeningen ved at vælge
betjeningssproget, og installere den korrekte dato og tid.
Når der tændes første gang, bliver den automatisk til indstillingsskærm. Det kan også indstilles fra menuens Personlige
indstillinger.
Vælg sproget
LCD blinker
Vent mens skærmen bliver initialiseret.
Når initialisering af skærmen er slut, bliver den
til en normal skærm.
Når der trykkes på en hvilken som helst knap,
vil sprogindstillingsskærmen vises.
1
Rul med
og for at vælge sproget.
2
Tryk på for at bekræfte valget.
Indstilling af uret
Tidsformat
Vælg Bekr.
12:00am,Lø
r
24t
am/pm
Vælg Bekr.
12:00am,Lø
r
Dato & tid
/ 01 / 01
År/Måned/Dag
Time : Min
12 : 00 am2022
1
Vælg med
eller hvordan du får vist
tiden, enten 24t eller am/pm format (for
eksempel 15:00 eller 3:00).
2
Tryk på for at bekræfte valget.
3
Brug
og for at vælge år, måned, dag,
time og minutter. (Vælg og fl yt med og tryk
på for at bekræfte.)
4
Når tiden er indstillet, vil tid og dag blive vist på
skærmen, selvom fjernbetjeningen er slukket.
5
Sidste forholdsregler for at kontrollere og
bekræfte, om udendørs frontgitter er fastgjort,
før enheden betjenes af sikkerhedsmæssige
årsager.
Vælg Ja, hvis udendørs frontgitter allerede
er fastgjort. Derefter fortsætter den til
hovedskærmen.
Vælg Nej, hvis udendørs frontgitter endnu ikke
er fastgjort.
En advarselsmeddelelse vil poppe op for at
minde om installationen.
Er frontgit. ude fæstnet?
Vælg Bekr.
12:00am,Lø
r
JA
Frontgitter
NEJ
Er frontgit. ude fæstnet?
Vælg Bekr.
12:00am,Lø
r
JA
Frontgitter
NEJ
For at undgå personskade skal
frontgit. fastgøres før brug
Luk
Advarsel
12:00am,Lø
r
Start
20
Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og
redigere indstillingen.
1
Tryk¨på
for at vist hurtigmenuen.
2
Brug QSG: til at vælge menuen.
3
Tryk på for at tænde/slukke for den valgte
menu.
Sådan vender du tilbage til hovedskærmen,
Tryk på eller .
Hurtig menu
Vælg hver indstilling og bekræft indstillingen i henhold til
de instruktioner, der vises nederst på skærmen. (Ikonerne
henviser til hver valgtast.)
Hurtig menu
Tving DHW Powerful Lydsvag Start el backup
Ugeprogram
Kraftig
optøning
Nulstilling
af fejl
R/C-lås
10:34am,Man
Vælg TIL/FRA
21
Sådan bruger du hurtigmenuen

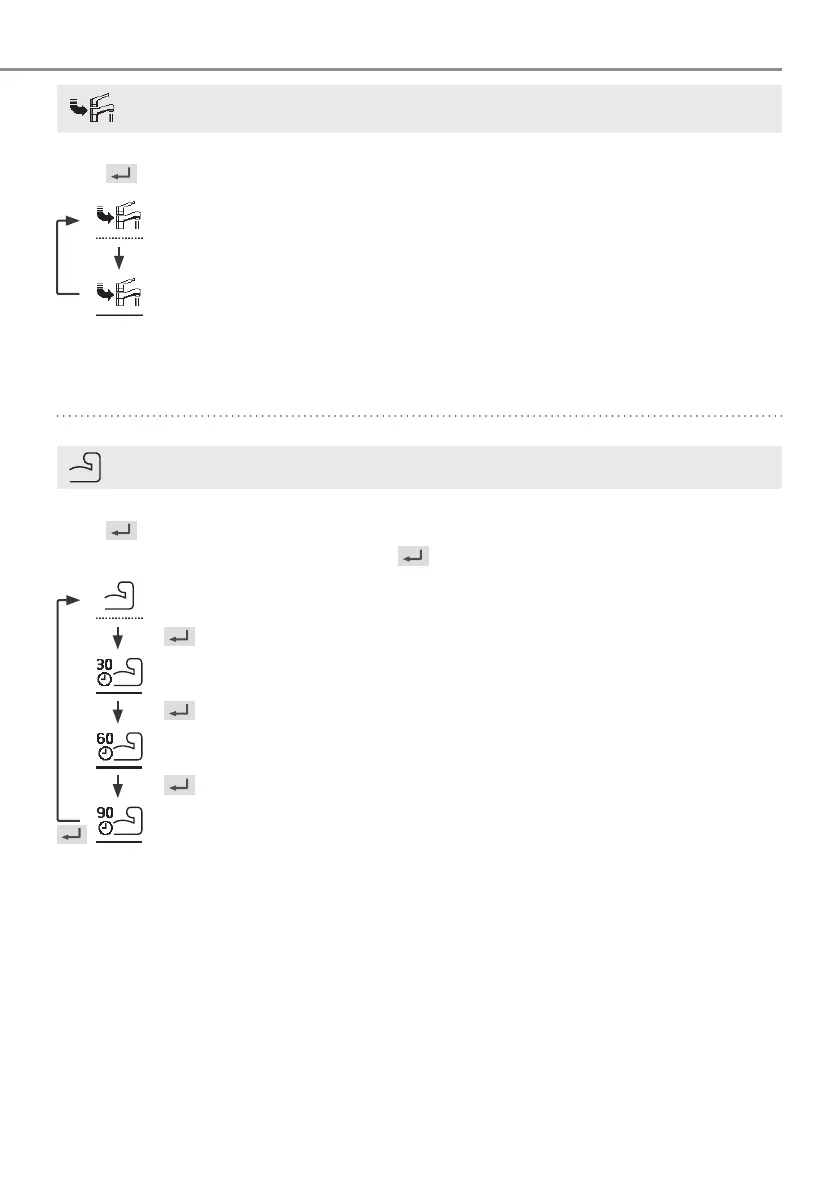

Tving DHW
Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.
Tryk på
for at bekræfte dit valg.
• Kraftigt varmt brugsvand er slukket.
• Kraftigt varmt brugsvand er tændt.
Bemærk:
• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

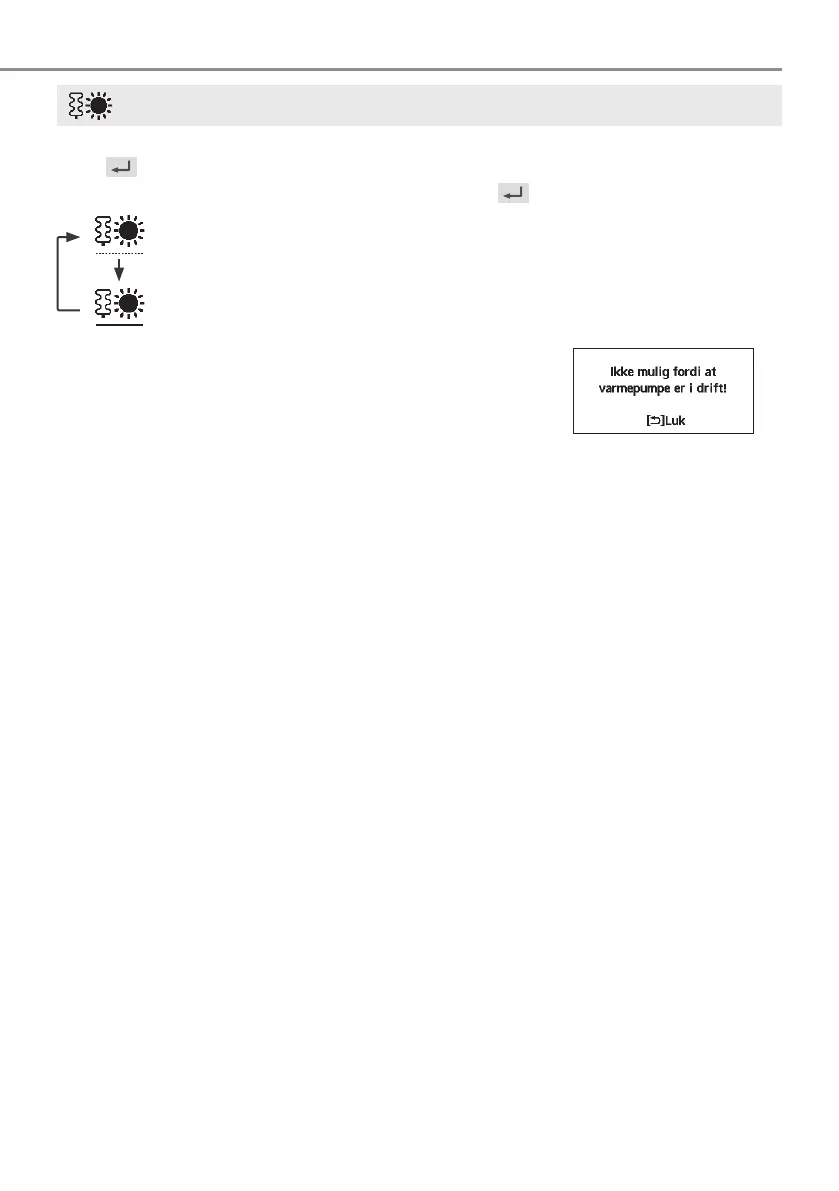

Powerful
Vælg dette ikon for at køre varme/kølesystemet kraftigt.
Tryk på
for at bekræfte dit valg.
(Den kraftige drift starter ca. 1 minut efter der er trykket på
.)
• Den kraftige tilstand er slukket.
• Den kraftige tilstand fungerer i 30 minutter.
• Den kraftige tilstand fungerer i 60 minutter.
• Den kraftige tilstand fungerer i 90 minutter.
Bemærk:
• Kraftig bliver deaktiveret når funktionen er slukket
22
Sådan bruger du hurtigmenuen

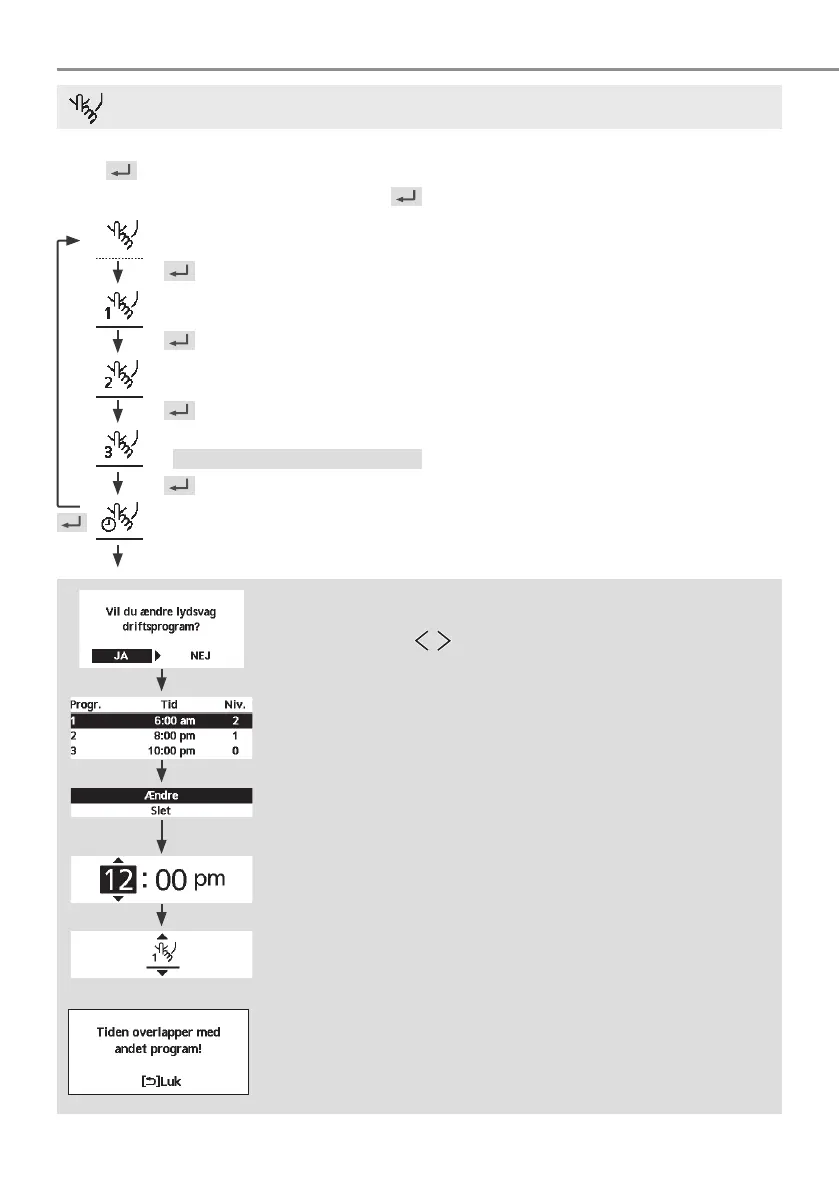

Lydsvag
Vælg dette ikon for at stille drift.
Tryk på
for at bekræfte dit valg.
(Den stille drift starter cirka 1 minut efter der er trykket på
.)
• Stille tilstand er slukket.
• Den stille tilstand fungerer på niveau 1.
• Den stille tilstand fungerer på niveau 2.
• Den stille tilstand fungerer på niveau 3.
Niveau 3 er den mest stille tilstand.
• Vælg dette for at indstille en timer til at fungere på stille tilstand.
Efter en forsinkelse på 1 sekund.
Vælg “JA”.
• Vælg “JA” ved at bruge
knapperne.
Vælg mønster “1” ~ “6”.
Vælg “Ændre”.
• Hvis du vælger “Slet”, vil timeren indstilling fordet valgte mønster blive slettet.
Indstil timen og minutter.
Vælg niveauet for stille.
Bemærk:
• Hvis tiden overlapper med et andet mønster, vises “Tiden overlapper med andet
program!” på skærmen.
23
Start el backup
Vælg for at tvinge varmelegemets til at tænde.
Tryk på
for at bekræfte dit valg.
(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på .)
• Kraftigt varmelegeme er slukket.
• Kraftigt varmelegeme er tændt.
Bemærk:
• Force-varmer er deaktiveret når driften allerede er i gang og “Deaktiveret grundet
drift TIL!” vil blive vist.
26
Vælg menuer og fastsæt indstillingerne i henhold til det system,
der er tilgængeligt i husstanden. Alle de indledende indstillinger
skal foretages af en autoriseret forhandler eller en specialist. Det
anbefales, at alle ændringer af de oprindelige indstillinger også
udføres af en autoriseret forhandler eller en specialist.
• Efter den første installation, kan du manuelt justere indstillingerne.
• Den første indstilling forbliver aktiv, indtil brugeren ændrer den.
• Fjernbetjeningen kan bruges til fl ere installationer.
• Sørg for at funktionsindikatoren er slukket inden den indstilles.
• Systemet fungerer muligvis ikke korrekt, hvis det indstilles forkert.
Du bedes kontakte en autoriseret forhandler.
Sådan vises <Hovedmenu>:
Sådan vælges menu:
Sådan bekræftes det valgte indhold:
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
1 Funktioner
1.1
Ugeprogram
Når den ugentlige timer er
indstillet, kan bruger redigere
fra hurtigmenuen.
Sådan indstilles op til 6 mønstre
af driften på en daglig basis.
• Deaktiveret, hvis der er valgt
på Varme-Køle SW “Yes”,
eller hvis luftvarmeventilator
er tændt.
Program setup
Vælg ugedag og indstil
de nødvendige mønstre
(Tidspunkt / Drift TIL/FRA / Tilstand)
Kopier program
Vælg ugedagen
1.2
Ferieprogram
For at spare energi kan en
ferieperiode indstilles til
enten slukke for systemet
eller reducere temperaturen i
perioden.
FRA
TIL
Feriens start og slutning.
Dato og tidspunkt
Vælg Bekr.
10:34am,Man
Ferie: Slut
/ 01 / 01
År/Måned/Dag
Time : Min
10 : 00 am2022
Slukket er sænket temperatur
• Den ugentlige timers indstilling kan midlertidigt deaktiveres under ferietimerens
indstilling, men den vil blive genoprettet, når ferietimeren er gennemført.
1.3
Lydsvag driftprogr.
For stille drift under den
forudindstillede periode.
Der kan indstilles 6 mønstre.
Niveau 0 betyder tilstanden er
slukket.
Tid til at starte stille :
Dato og tidspunkt
Stilhedsniveau:
0 ~ 3
Menuer
Til brugeren
27
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
1.4
Lydsvag prioritet
• Sådan vælges prioritet i
stille tilstand mellem lyd og
kapacitet.
• Hvis Lydprioritet er valgt, vil
enheden kun fungere i stille
tilstand.
• Hvis Kapacitetsprioritet er
valgt, vil enheden fungere
i stille tilstand, men den
vil prioritere at levere den
nødvendige kapacitet på
samme tid.
Lyd
Kapacitet
Lyd
1.5

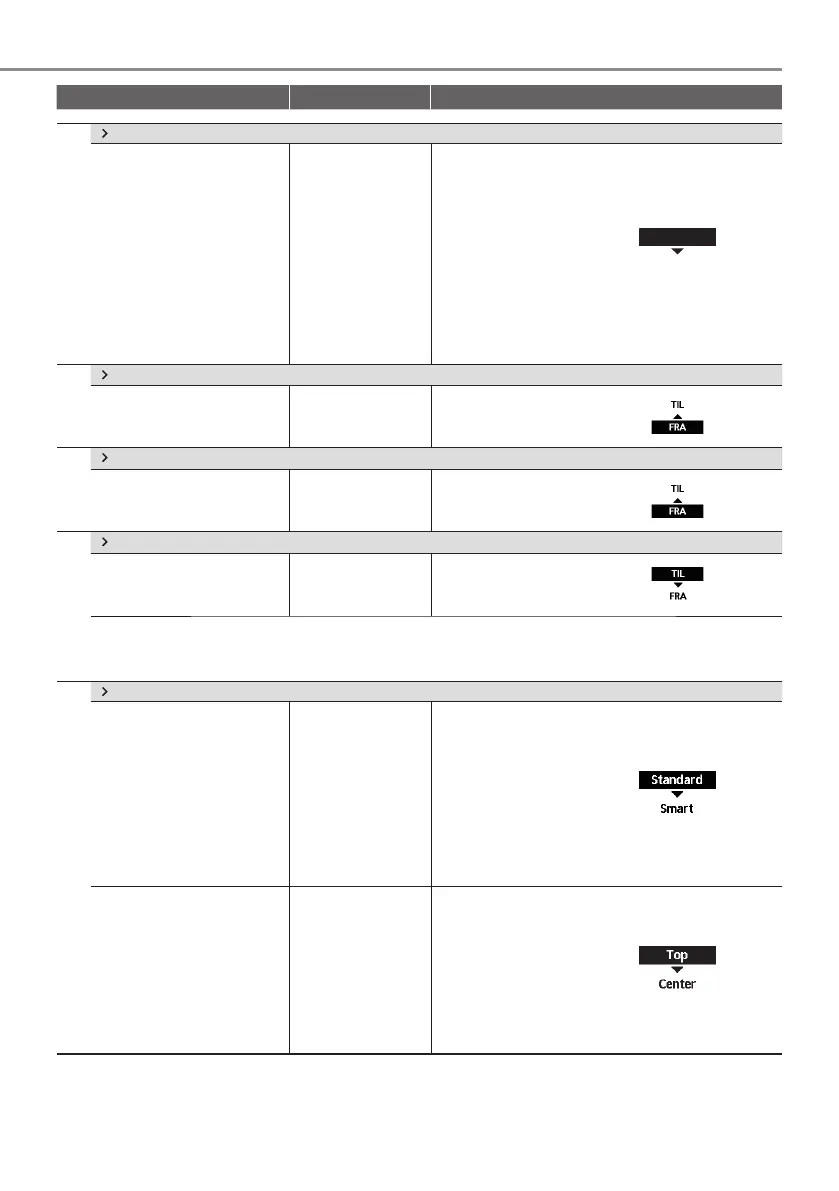

Varmeprogram
For at indstille rummets
varmelegeme på tændt eller
slukket.
FRA
1.6
Tankprogram
For at indstille tankens
varmelegeme på tændt eller
slukket.
FRA
1.7
Legionella
For at indstille den automatiske
sterilisering på tændt eller
slukket.
TIL
• Brug ikke systemet under sterilisering for at undgå skoldning med varmt vand, eller overophedning af bruseren.
• Bed en autoriseret forhandler om at fastslå niveauet af steriliseringsfunktion af områdeindstillingerne i
overensstemmelse med de lokale love og bestemmelser.
1.8
VV-tilstand (Varmt Husholdningsvand)
For at sætte den lokale
varmvandsfunktion til Standard
eller Smart.
• Standardfunktionen har en
kortere opvarmningstid for
varmvandsstanken. Imidlertid
vil Smart-funktionen bruge
længere opvarmningstid lokal
varmvands-tid med lavere
energiforbrug.
Standard
Sådan indstilles tankføleren til
Top eller Midte.
• Vælges tankføleren til top,
vil det forsinke start af
opvarmning af tanken og
reducere strømforbruget.
Ændr dette valg til “Center”
når der ikke er nok varmt
vand.
Top
28
Menuer
Til brugeren
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
2 System oversigt
2.1

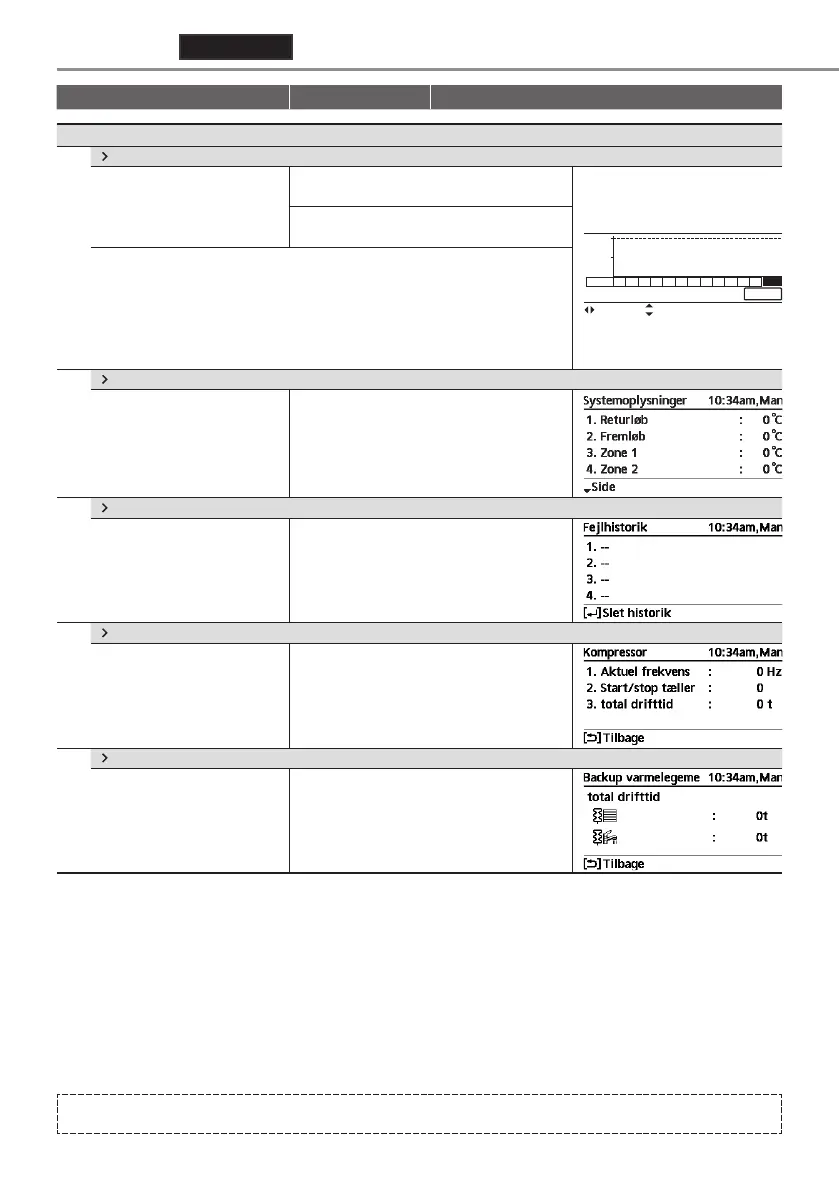

Energimåler
Nuværende eller historisk
diagram af energiforbruget,
generation eller COP.
Aktuel
Måned Tilstand
Total forbrug (1år)
0.0
1 år 123456789101112
kWh
kWh
Cirka
N.md
Jan, 2022: 0.0
Vælg og hent
Historisk forbrug
Vælg og hent
• COP= Ydeevnens koeffi cient.
• For et historisk diagram, er den valgte periode fra 1. dag / 1. uge / 1 år.
• Energiforbrug (kWh) af opvarmning, *
1,
*
2
afkøling, tank og det samlede der kan
hentes.
• Det samlede strømforbrug er en cirkaværdi der hviler på 230 V vekselstrøm og
det kan variere fra værdien målt med præcist udstyr.
2.2
Systemoplysninger
Viser alle systemoplysninger i
hvert område.
Aktuelle systemoplysninger for 11 enheder:
Returløb / Fremløb / Zone 1 / Zone 2 /
Tank / Buffer / Solar / Pool /
KOMP-frekvens / Pumpekapacitet /
Vandtryk
Vælg og hent
2.3
Fejlhistorik
• Se fejlfi nding for fejlkoder.
• Den seneste fejlkode vises på
toppen.
Vælg og hent
2.4
Kompressor
Viser kompressorens ydeevne.
Vælg og hent
2.5
Backup varmelegeme
De samlede timers tændt-tid
for backup-varmer / tankens
varmer.
Vælg og hent
*
1
Systemet er låst til at fungere uden KØL-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*
2
Vises kun, når KØL-tilstanden er låst op (Dette betyder når KØLE-tilstand er tilgængelig).
29
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
3 Personlige indstil.
3.1
Fjernbetjening nr.
• Sådan vises
fjernbetjeningsnummeret på
en bestemt fjernbetjening, så
installatøren og slutbrugeren
er godt informeret.
• Hovedfjernbetjeningen
vises som RC-1. Sekundær
fjernbetjening vises som RC-2.
Vælg og hent
Fjernbetjening nr.
Bekr.
10:34am,Man
RC-1
3.2

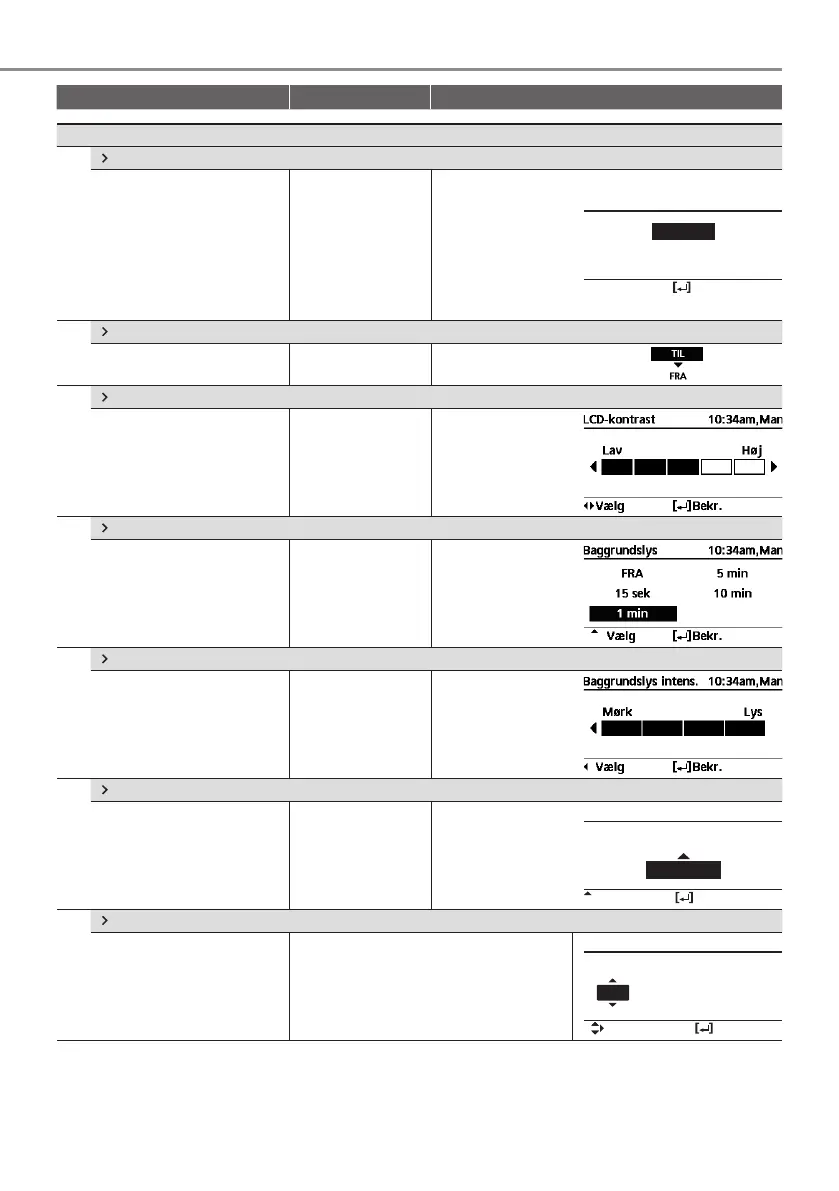

Tastelyd
Tænder/slukker driftslyden.
TIL
3.3
LCD-kontrast
Indstiller skærmens kontrast.
3
3.4
Baggrundslys
Indstiller varighed for skærmens
baggrundslys.
1 min
3.5
Baggrundslys intens.
Indstiller lysstyrke for skærmens
baggrundslys
4
3.6
Tidsformat
Indstiller urets displaytype.
am/pm
Tidsformat
Vælg Bekr.
10:34am,Man
24t
am/pm
3.7
Dato & tid
Indstiller den aktuelle dato og
tidspunkt.
År / Måned / Dag / Time / Min
Vælg Bekr.
10:34am,Man
Dato & tid
/ 01 / 01
År/Måned/Dag
Time : Min
10 : 00 am2022
30
Menuer
Til brugeren
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
3.8
Sprog
Indstiller displaysproget for den
øverste skærm.
ENGLISH / FRANÇAIS / DEUTSCH /
ITALIANO / ESPAÑOL / DANISH /
SWEDISH / NORWEGIAN / POLISH /
CZECH / NEDERLANDS / TÜRKÇE /
SUOMI / MAGYAR / SLOVENŠČINA /
HRVATSKI / LIETUVIŲ / PORTUGUÊS /
БЪЛГАРСКИ / EESTI / LATVIEŠU /
ROMÂNĂ / SHQIP / SLOVENČINA /
МАКЕДОНСКИ / УКРАЇНСЬКА / ΕΛΛΗΝΙΚΑ
3.9
Lås adgangskode op
4-cifret adgangskode til alle
indstillingerne.
0000
4 Info på servicefi rma
4.1
Kontakt 1 / Kontakt 2
Forudindstillet kontaktnummer
til installatør.
Vælg og hent
Service setup
Kontakt 1
Navn :
:
Vælg
10:34am,Man
Bryan Adams
08812345678
32
Menuer
For installatøren
Menu
Standardindstilling
Indstillingsmuligheder / Skærm

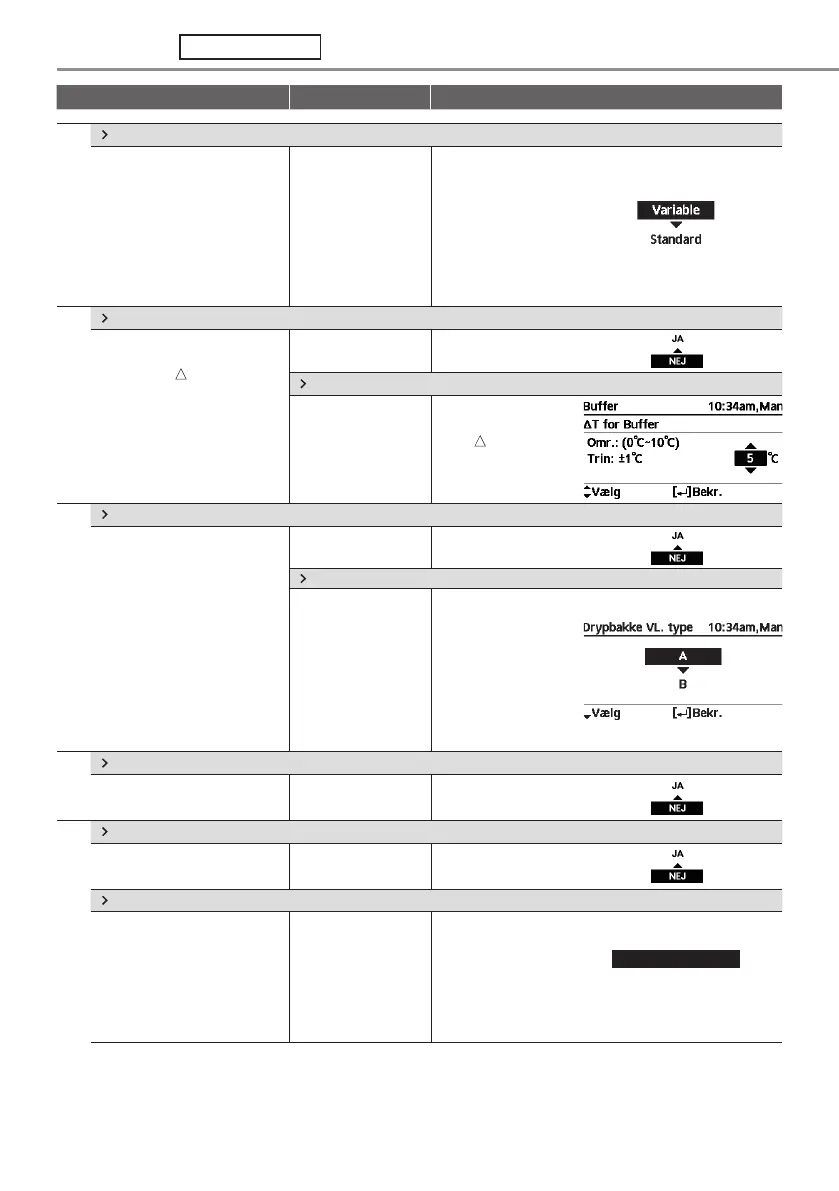

5.5
VV-kapacitet
Sådan vælges
tankopvarmningskapacitet til
variabel eller standard. Variabel
kapacitet varmer tanken hurtigt
op, og holder tanktemperaturen
med effektiv tilstand. Mens
standardkapacitet varmer
tanken op med en fastsat
varmekapacitet.
Variable
5.6
Buffertilslutning
For at tilslutte tanken til
systemet, og hvis der vælges
JA, at indstille T temperatur.
NEJ
JA
5 °C
Indstil
T for
buffertank
5.7
Drypbakkevarmeleg.
Sådan vælger du, om en valgfri
bundskåls varmelegeme er
tilsluttet.
* Type A - Bundpladens
varmelegeme bliver
kun aktiveret under
afi sningsfunktionen.
* Type B -Bundpladens
varmelegeme bliver
aktiveret når den
omgivende temperatur
er 5 °C eller lavere.
NEJ
JA
A Base-pan varmetype*.
5.8
Alternativ udendørsføler
Sådan vælges en alternativ
udendørs sensor.
NEJ
5.9

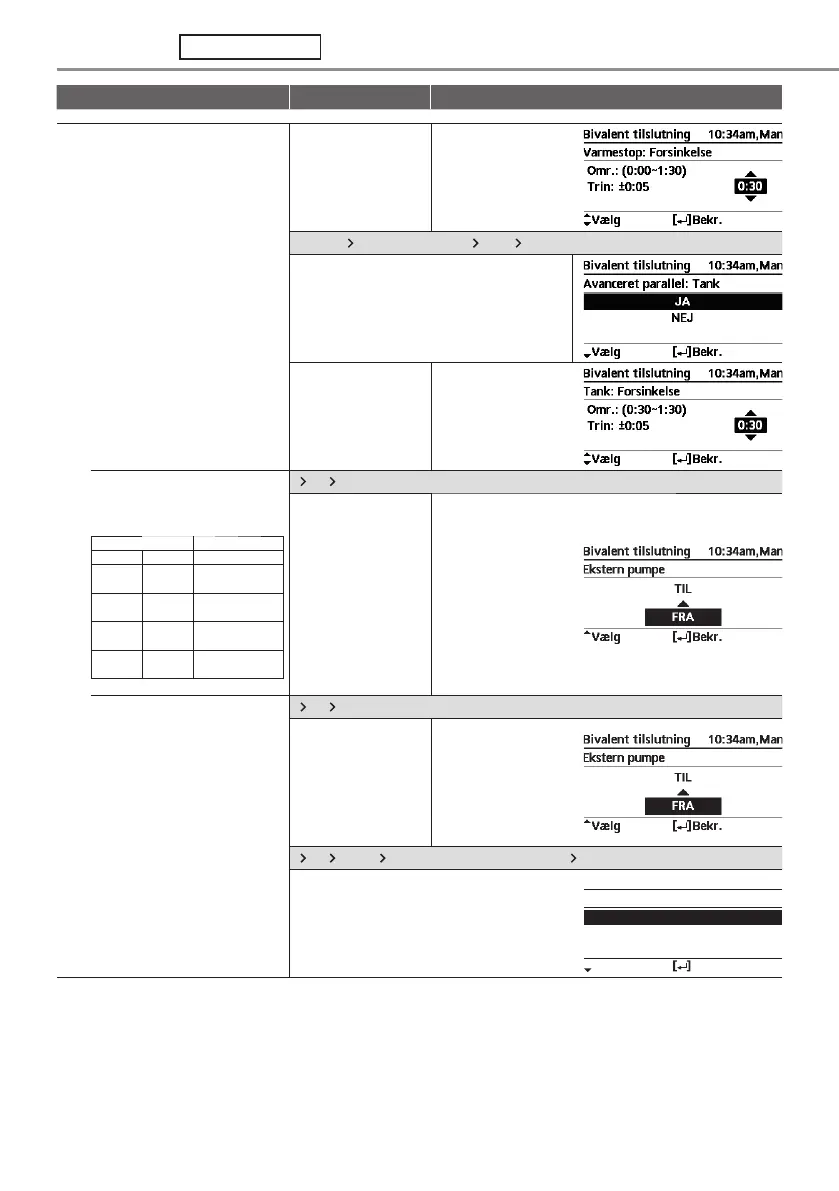

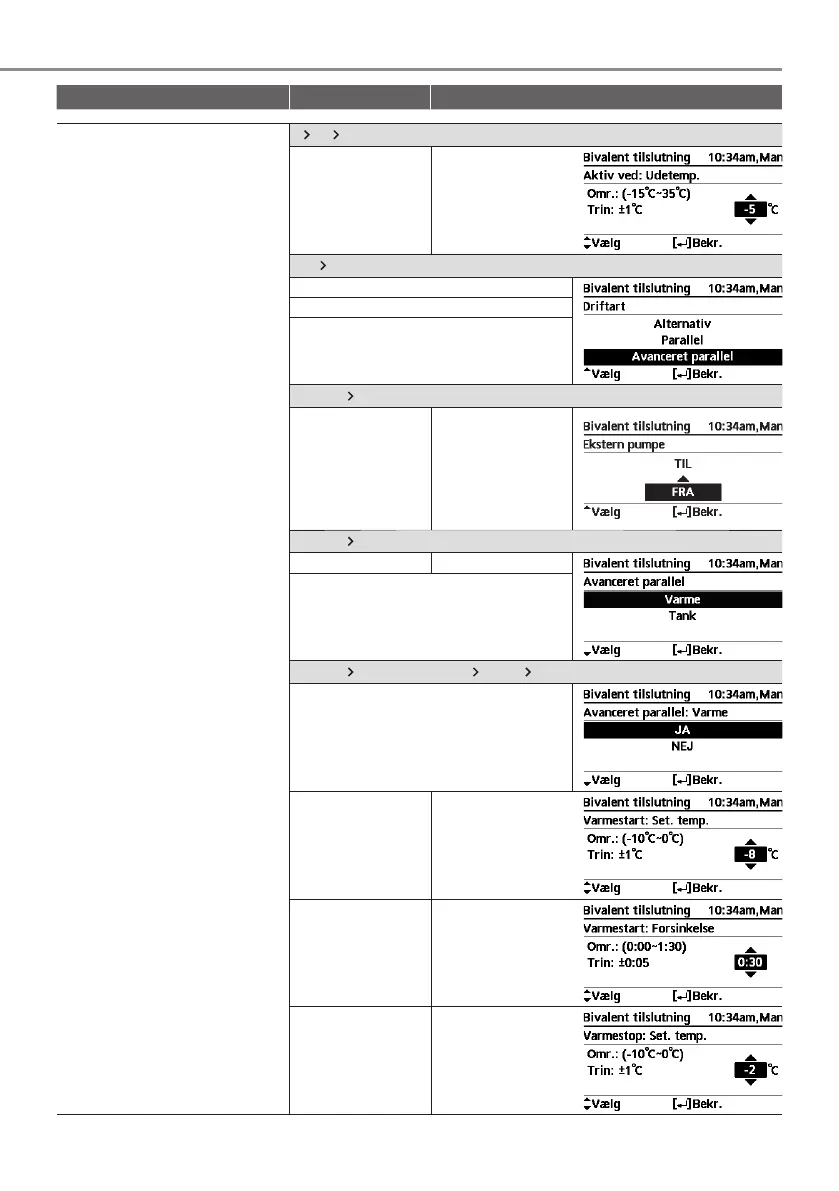

Bivalent tilslutning
For at vælge at aktivere eller
deaktivere bivalent forbindelse.
NEJ
JA
For at vælge enten automatisk
kontrolmønster eller SG ready
input-kontrolmønster eller smart
kontrolmønster.
* Denne indstilling er kun en
mulighed, når valgfri
pcb-forbindelse er sat til Yes.
Auto
Smart
SG ready
Auto
33
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
For at vælge bivalent
forbindelse, der giver mulighed
for yderligere varmekilde såsom
en kedel, til at opvarme buffer-
tanken og varmt hanevand når
varmepumpens kapacitet er
utilstrækkelig ved lav udendørs
temperatur. Den bivalente
funktion kan sættes op i
alternativ tilstand (varmepumpe
og kedel kører), eller i parallel
tilstand (både varmepumpe
og kedel kører samtidig), eller
i avanceret parallel tilstand
(varmepumpe kører og kedel
tænder for buffer-tank og/eller
varmt hanevand afhængigt af
kontrolindstillingsvalg).
JA Auto
-5 °C
Indstil
udendørstemperaturen
for tænde den
Bivalente forbindelse.
JA Efter valg af udendørstemperaturen
Driftart
Alternativ / Parallel / Avanceret parallel
• Vælg avanceret parallel forl bivalent brug af
tankene.
Driftart
Alternativ
FRA
Indstilling til at sætte
den eksterne pumpe
til enten ON eller
OFF under bivalent
drift. Sæt til ON hvis
systemet er en simpel
bivalent forbindelse.
Driftart Avanceret parallel
Varme Valg af tanken
• “Varme” betyder buffertank og “Tank” betyder
tank til varmt brugsvand.
Driftart
Avanceret parallel Varme JA
• Buffertanken aktiveres kun når du har valgt
“JA”.
-8 °C
Indstil
temperaturgrænse,
til at starte bivalent
varmekilde.
0:30
Forsinkelses-timer
til at starte bivalent
varmekilde
(i timer og minutter).
-2 °C
Indstil
temperaturgrænse,
til at standse bivalent
varmekilde.
34
Menuer
For installatøren
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
0:30
Forsinkelses-timer til
at standse bivalent
varmekilde
(i timer og minutter).
Driftart Avanceret parallel Tank JA
• Tanken for varmt brugsvand aktiveres kun
når der vælges “JA”.
0:30
Forsinkelses-timer
til at starte bivalent
varmekilde
(i timer og minutter).
SG ready-inputstyring for
bivalent system følger
nedenstående inputforhold.
JA SG ready
FRA
Indstilling til at sætte
den eksterne pumpe
til enten ON eller
OFF under bivalent
drift. Sæt til ON hvis
systemet er en simpel
bivalent forbindelse.
SG-signal Driftsmønster
Vcc-bit1 Vcc-bit2
Åbn Åbn
Varmepumpe OFF,
Kedel OFF
Lukket Åbn
Varmepumpe ON,
Kedel OFF
Åbn Lukket
Varmepumpe OFF,
Kedel ON
Lukket Lukket
Varmepumpe ON,
Kedel ON
Sådan laves indstillinger
relateret til el og
varmtvandsbeholder, så
enheden er i stand til at
bestemme, om varmepumpen
eller varmtvandsbeholderen
skal betjenes i en bestemt
periode, afhænger af
driftsomkostningerne for
begge varmekilder. Disse
indstillinger er elpris, pris for
varmtvandsbeholder, sæson,
tidsplan mm.
JA Smart
FRA
Indstilling til at sætte
den eksterne pumpe
til enten ON eller
OFF under bivalent
drift. Sæt til ON hvis
systemet er en simpel
bivalent forbindelse.
JA Smart Efter valg for ekstern pumpe Energipris
- Vælg Elektricitet for at sætte elprisen på.
- Vælg Varmtvandsbeholder for at sætte
prisen på varmtvandsbeholderen og den
effektivitet på.
Energipris
Vælg Bekr.
10:34am,Man
Kedel
Bivalent tilslutning
Elektricitet
35
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
JA Smart Efter valg for ekstern pumpe Energipris Elektricitet
0,0 * / kWh
- Der er i alt 10 forskellige priser, der kan
indstilles for elektricitet:
Elpris 1 ~ Elpris 10
- Område er 0 ~ 999,9 * / kWh
Bivalent tilslutning
10:34am,Man
0.0
Omr.: (0~999.9 /kWh)
Trin: ±0.1 /kWh
Elpris 1
Vælg
- Tryk på eller for at åbne en
indstillingsskærm som vist i fi gur 1. Begynd
derefter at sætte værdien på elprisen.
- Når du er færdig med at indstille en bestemt
elpris (f.eks. elpris 1), skal du trykke på
eller for at gå ind og indstille til anden
elpris.
* Indstil prisen i henhold til værdien leveret af
elforsyningsselskabet.
Figur 1
Bivalent tilslutning
10:34am,Man
0.0
Omr.: (0~999.9 /kWh)
Trin: ±0.1 /kWh
Elpris 1
Vælg
0 00.0
Bekr.Vælg
JA Smart Efter valg for ekstern pumpe Energipris Kedel
0,0 * / kWh
- Se metoden til indstilling af elpris ovenfor for
indstilling af pris for varmtvandsbeholder.
- Efter endt indstilling af prisen for
vandvarmeren skal du indstille vandvarmer-
effektiviteten (interval: 0 ~ 99%).
Bivalent tilslutning
Kedelpris
Vælg Bekr.
10:34am,Man
0.0
Omr.: (0~999.9 /kWh)
Trin: ±0.1 /kWh
0%
* Indstil prisen i henhold til værdien leveret af
vandvarmer- eller gasselskabet.
Bivalent tilslutning
Kedelvirkningsgrad
Omr.: (0~99%)
Trin: ±1%
Vælg Bekr.
10:34am,Man
0
Bemærk: * indebærer cents i de fl este valutaer undtagen tjekkiske kroner.
38

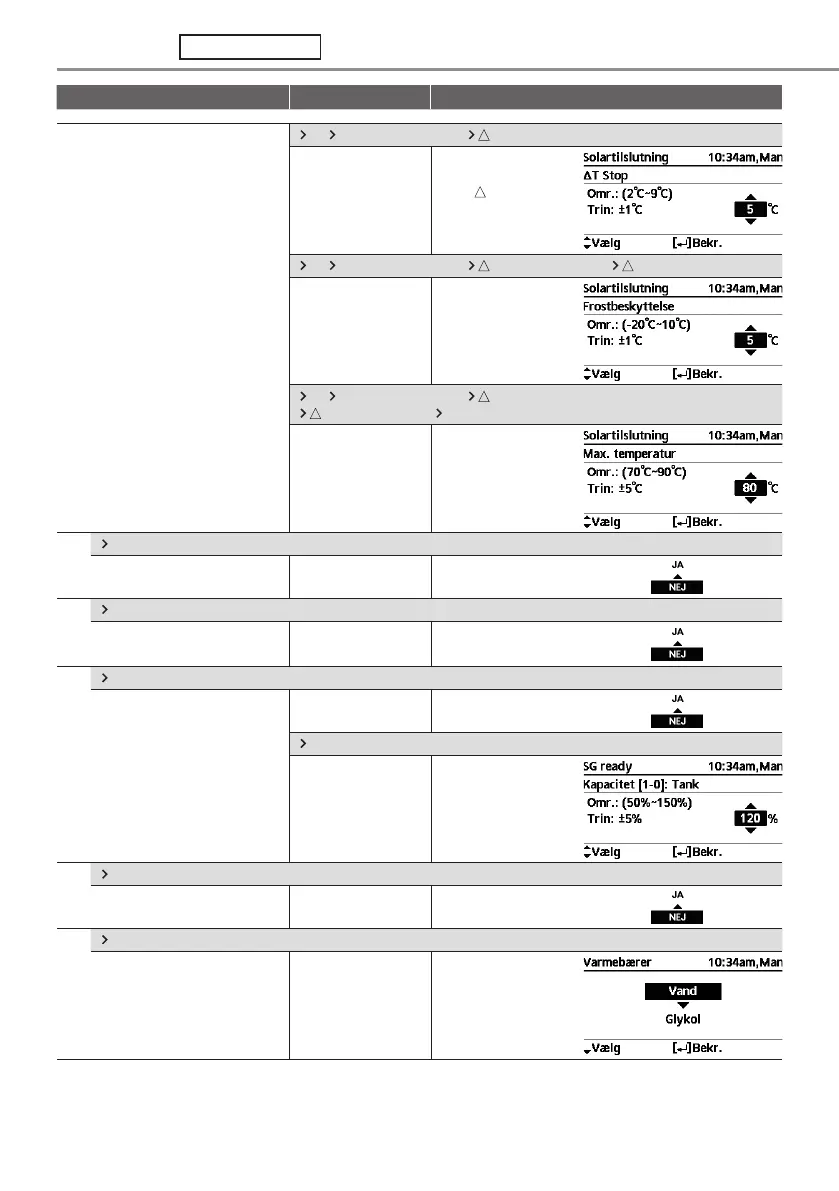

Menuer
For installatøren
Menu
Standardindstilling
Indstillingsmuligheder / Skærm
JA Efter tanken er valgt T Tænd temperatur
5 °C
Indstil
T Sluk
temperatur
JA Efter tanken er valgt T Tænd temperatur T Sluk temperatur
5 °C
Indstil kølevæskens
temperatur
JA Efter tanken er valgt T Tænd temperatur
T Sluk temperatur Efter indstilling af kølervæskens temperatur
80 °C Indstil Høj grænse
5.12
Ekstern fejlsignal
NEJ
5.13
Behovsstyring
NEJ
5.14
SG ready
NEJ
JA
120 %
Kapacitet (1) og (2)
for varmt brugsvand
(i %), varme (i %) og
køling (i °C)
5.15
Ekstern kompressor SW
NEJ
5.16
Varmebærer
Sådan vælger du om vandet
skal cirkuleres eller glykol i
systemet.
Vand
Produkt Specifikationer
| Mærke: | Panasonic |
| Kategori: | Aircondition |
| Model: | WH-ADC0309K3E5 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Panasonic WH-ADC0309K3E5 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Aircondition Panasonic Manualer
9 April 2025
2 Februar 2025
12 Januar 2025
28 December 2024
28 December 2024
28 December 2024
22 December 2024
21 December 2024
21 December 2024
21 December 2024
Aircondition Manualer
- Consul
- VänEE
- Be Cool
- Artrom
- Godrej
- Arçelik
- Sôlt
- Esatto
- Kalorik
- Ardes
- Tripp Lite
- Baxi
- Polocool
- Orbegozo
- Climadiff
Nyeste Aircondition Manualer
5 August 2025
3 August 2025
2 August 2025
2 August 2025
1 August 2025
1 August 2025
1 August 2025
6 Juli 2025
5 Juli 2025
13 Juni 2025
