Side 1/6

Funk-Öffnungsmelder mit eingebauter Sirene

Bedienungsanleitung

MA80KM v.2

Détecteur d'ouverture radio à sirène intégrée

Mode d’emploi

Draadloze openingsmelder met ingebouwde sirene

Gebruiksaanwijzing

Wireless Door Contact with built-in Siren

Owners manual

Rivelatore di apertura via radio con sirena incorporata

Indicazioni per l’uso

Indexa GmbH, Paul-Böhringer-Str. 3, D-74229 Oedheim www.pentatech.de 2015/02/17

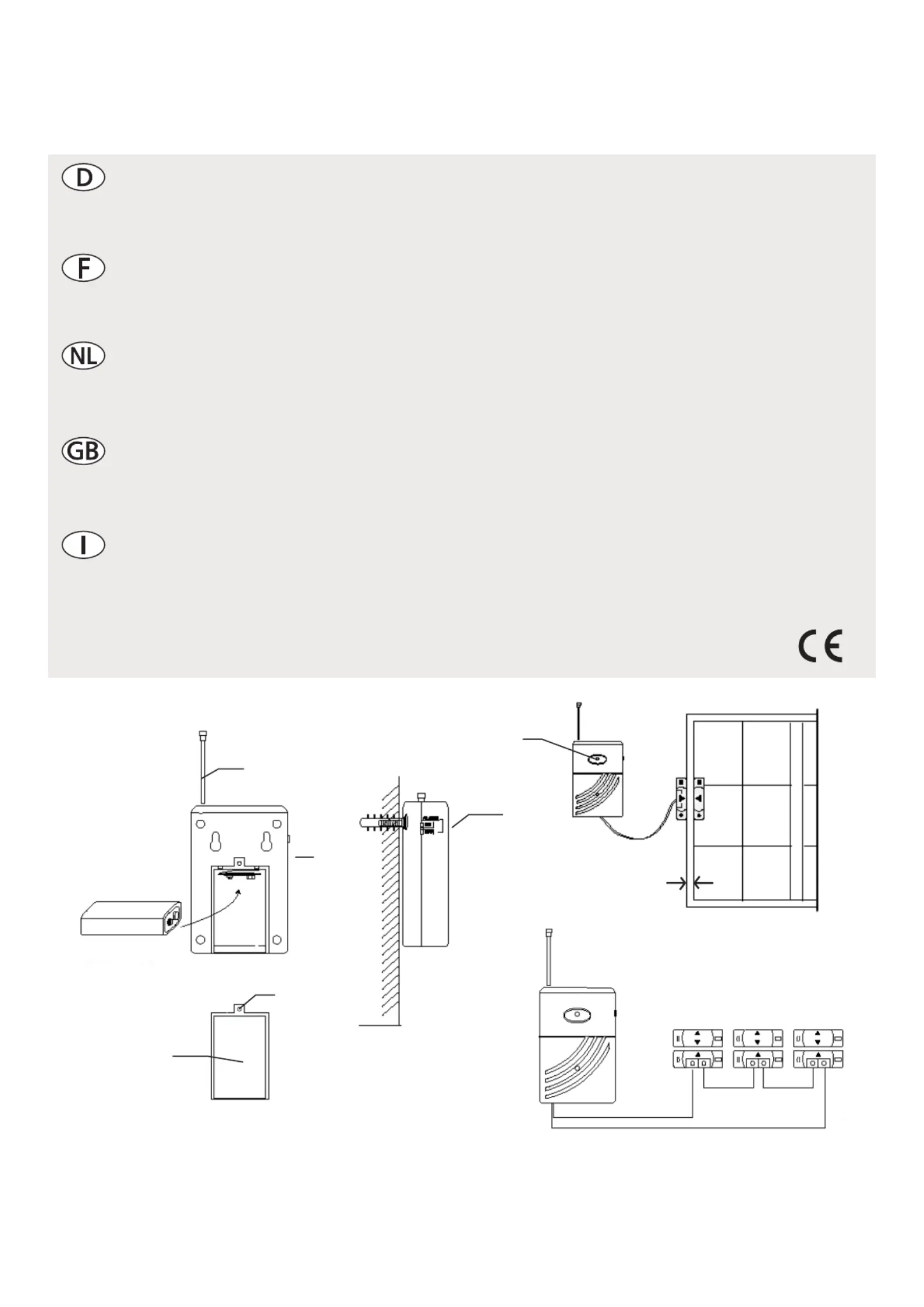

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Zur Erweiterung der Funktionen des Alarm- und

Notfallwählgerätes MA80 sowie des Elektronischen

Wachhundes EW01 können max. 6 Funkmelder (MA80KM

und/oder MA80P) angemeldet werden.

Der MA80KM wird zur Absicherung von Türen und Fenstern

verwendet, der Reedkontakt wird auf den Rahmen und neben

diesem an der Tür oder Fenster wird der Magnet befestigt.

Beim Öffnen wird ein Funksignal an den MA80/EW01 gesendet.

Der MA80 reagiert auf dieses Signal in der gleichen Weise wie

auf ein Erfassen von seinem eingebauten Bewegungsmelder: ist

die Gongfunktion eingestellt, ertönt ein Gongton, im

scharfgeschalteten Zustand wird der Alarm ausgelöst (Sirene

und/oder Wählvorgang). Ist der EW01 scharfgeschaltet,

reagiert er wie folgt:

Hundebellmodus 10 Sekunden Bellen

Gongmodus 2x "Ding-Dong"

Sirenenmodus 20 Sek. Sirenenton

Betriebsspannung: 9 V DC

Stromversorgung: 9 Volt Blockbatterie 6 LR 61

Kontakteingang: Öffnerkontakt (NC)

Funk-Frequenz: 433 MHz

Funk Reichweite: max. 30 m (im Freien)

Erschütterungssensor: integriert

Anwendungsbereich: Innenräume

Sirene: Piezosirene integriert (schaltbar)

Lösen Sie die Schraube [1] und entfernen Sie den

Batteriefachdeckel [2]

Entnehmen Sie den Reedkontakt und Magnet aus dem

Batteriefach.

Schließen Sie eine 9 Volt Blockbatterie 6 LR 61 (alkaline) an

den Batterieclip [3] an.

Nach ca. 1 Minute ist das Gerät betriebsbereit.

Schließen Sie das Batteriefach wieder.

Ziehen Sie die Antenne [4] aus.

Jeder MA80KM hat eine vom Werk aus einmalig vergebene

Codierung, diese muss an den MA80/EW01 eingelernt werden.

Die Vorgehensweise entnehmen Sie bitte dem Handbuch der

MA80/ EW01.

Bevor Sie den MA80 fest installieren, probieren Sie die

Funktionen an der vorgesehenen Montagestelle. Hierzu stellen

Sie die Gongfunktion am MA80 / EW01 an, nach ca.1 Minute

wird das Ende der Verzögerung durch einen Ton bestätigt.

Schalten Sie den Alarmschalter [5] auf 0 und entfernen Sie nun

den Magnet vom Reedkontakt. Es leuchtet nun die LED-Anzeige

[6] und ein Gongton ertönt vom MA80/EW01. Sollte kein

Gongton zu hören sein, verringern Sie den Abstand zwischen

MA80KM und MA80/EW01.

Technische Daten

Inbetriebnahme

Anmelden an den MA80 / EW01

Testen der Funktion

Platzierung

Anbringung

Der Reedkontakt sollte an der Tür oder dem Fensterrahmen

befestigt werden. Der dazugehörige Magnet muss am Fenster

oder an der Tür genau gegenüber dem verdrahteten Kontakt

angebracht werden. Der Abstand zwischen Kontakt und

Magnet soll dabei 10 mm nicht überschreiten. Die

Pfeilmarkierung des Reedkontakts soll auf die Pfeilmarkierung

des Magneten zeigen.( Fig.3)

Das Sendergehäuse wird auf den zwei langen Schrauben

aufgehängt. Bohren Sie hierzu zwei Löcher mit einem

horizontalen Abstand von 22 mm. Setzen Sie die Dübel hinein

und drehen Sie die Schrauben, bis der Schraubenkopf nur noch

ca. 4 mm aus der Wand ragt, ein. Setzen Sie die zwei

Befestigungsösen über die Schrauben und ziehen Sie das

Gehäuse nach unten.(Fig.2)

Der Reedkontakt und der Magnet können entweder mit den

beigefügten Klebepads oder den Schrauben befestigt werden.

Der MA80KM hat eine eingebaute Piezosirene,

die über den Schalter [5] aktiviert werden kann. Die Sirene dient

als Sofortabschreckung an der Einbruchstelle. Steht der

Schalter auf I so wird nach dem Senden des Funksignals die

Sirene ca. 10 Sekunden lang ertönen. Steht der Schalter auf 0 so

ertönt die Sirene nicht. Unabhängig von der Schalterstellung

wird beim Öffnen immer ein Funksignal gesendet.

Anschließen von weiteren Kontakten

Funktionen

Batteriewarnung

Entsorgung

Konformität

Sie können weitere Reedkontakte (z.B. MK01) oder auch andere

Öffnerkontakte (NC) anschließen. Hierbei müssen die Kontakte

in Serie miteinander verbunden werden.(Fig.4)

Eine Meldung wird durch Öffnen der Tür oder Fenster oder

durch starke Erschütterung vom Sendergehäuse ausgelöst. Bei

der Montage des Sendergehäuses am Fensterrahmen kann ein

Glasbruch gemeldet werden (je nach den mechanischen

Gegebenheiten).

Bei normalem Betrieb leuchtet die LED-Anzeige [6] bei Öffnung

oder Erschütterung. Ein erforderlicher Batteriewechsel wird

durch eine LED-Anzeige im Rhythmus: 3 Sekunden an -

1 Sekunde aus, angezeigt. Wechseln Sie so bald wie möglich

die Batterie, sonst ist eine korrekte Funktion nicht mehr

gewährleistet.

Indexa GmbH erklärt, dass sich dieses Produkt MA80KM in

Übereinstimmung mit den grundlegenden Anforderungen und

den anderen relevanten Vorschriften der Richtlinie 1999/5/EG

befindet. Dieses Gerät darf in allen Mitgliedsstaaten der EG

betrieben werden.

Die vollständige Konformitätserklärung ist nachlesbar unter:

www.pentatech.de

Sie dürfen Verpackungsmaterial und ausgediente Batterien

oder Geräte nicht im Hausmüll entsorgen, führen Sie sie der

Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die

nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.

Funk-Öffnungsmelder

mit eingebauter Sirene

Bedienungsanleitung
