Side 1/3

BEDIENUNGSANLEITUNG

DIESELLOKOMOTIVE MY 1100 STRABAG

Instruction sheet for Diesel Locomotive My 1100 Strabag

52490-90-7010_V5

PIKO Spielwaren GmbH • Lutherstraße 30

96515 Sonneberg • GERMANY

Wichtige Informationen sind in der Verpackung und in

der Anleitung enthalten. Bitte bewahren Sie diese auf.

Einige PIKO Modelle können mit einem Puf-

ferkondensator auf der Lokplatine ausgerüs-

tet werden. Die Kapazität des Kondensators

richtet sich nach den jeweiligen Vorgaben

des verwendeten Decoders. Wenden Sie

sich deshalb bitte bei Anfragen zu möglichen

Pufferkondensatoren an den jeweiligen

Decoderhersteller.

Some PIKO models are equipped with a

buffer condenser on the circuit board. The

capacity of the condenser depends on the

respective requirements of the applied

decoder. For requests about suitable buffer

condensers please contact the respective

decoder manufacturer.

Certains modèles PIKO peuvent ètre

équipès d’un condensateur tampon sur le

circuit inprimé de la locomotive; La capacité

du condensateur dépend des spécifications

du décodeur utilisé. Par consèquant veuillez

contacter le fabricant du décodeur respectif,

si vous avez des questions sur les éventuels

condensateurs tampons.

Hinweis:

Notizen:

Für digitalen Betrieb des Modells ist ein geeigneter Decoder nachzurüsten!

Demontage Führerstand:

Demontage driver‘s cab

Démontage cabine conducteur

Nicht enthalten! /

Not included! /

Non Inclus!

* Bitte Brückenstecker aufbewahren!

Please save the DC Bridge!

Veuillez conservez la fiche de contact!

#56500 PSD XP 5.1

Decodereinbau:

Installing Decoder

Installation du décodeur

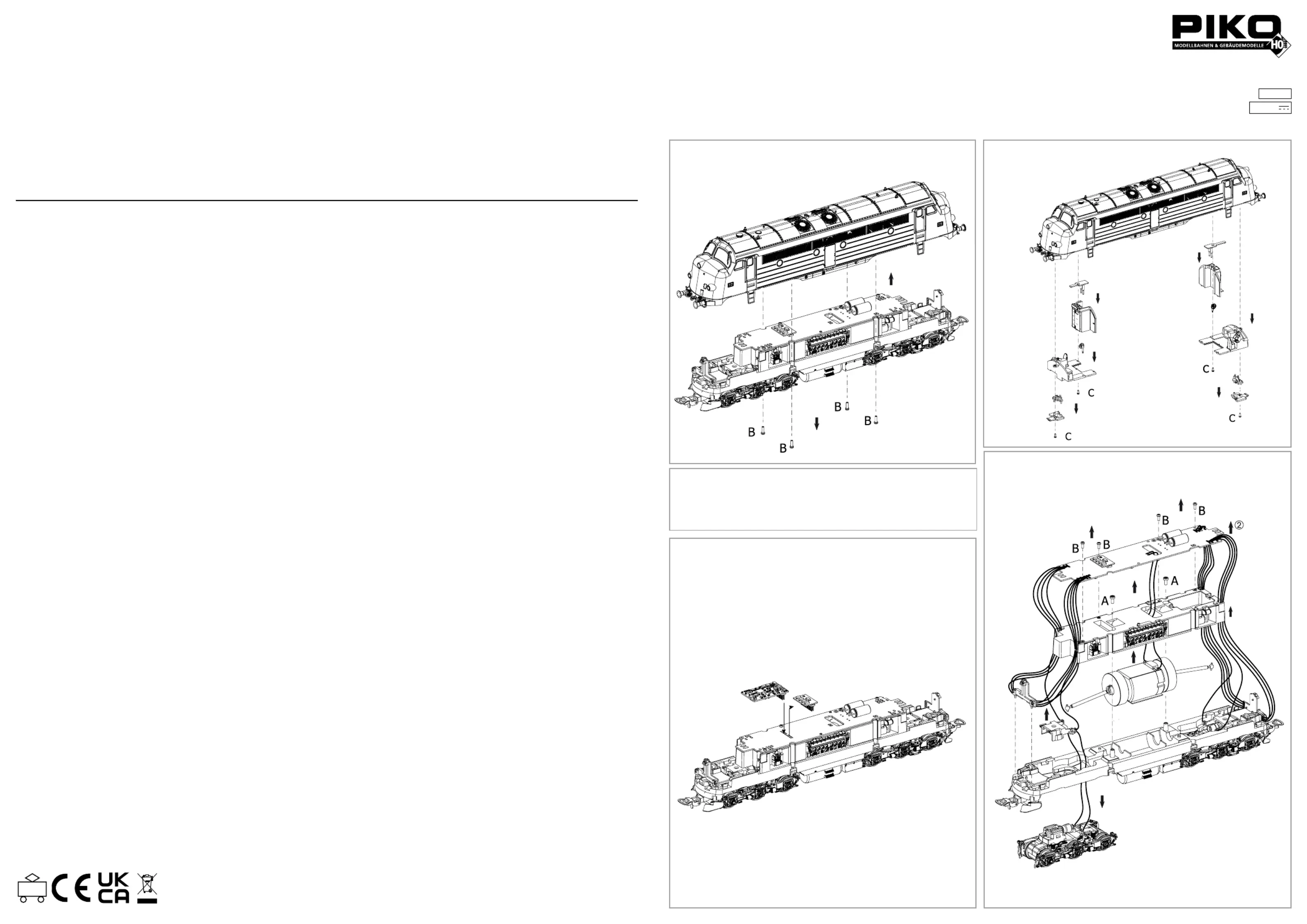

Gehäusedemontage:

Body disassembly

Démontage de la caisse

Demontage Leiterplatte + Motor:

Demontage main board+motor

Démontage plaque conductrice + moteur

zu verwendende Schraubendrehertypen /

Types of screwdrivers to use /

Tournevis à utilisér

A = PH0

B = PH00

C = PH000

# 52490 Gleichstrom DC 0-12 V

PluX22

ERSATZTEILE DIESELLOKOMOTIVE MY 1100 STRABAG

Spare parts for Diesel Locomotive My 1100 Strabag

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben

•

Please order the wanted spare part with the complete spare part item number.

wahlweise

alternatively /

alternatif

LSB

LSA

#56608

PSD XP 5.1 Sound

Getriebedemontage:

#56046

H0 Kurzkupplung

* Bitte Brückenstecker aufbewahren!

Please save the DC Bridge!

Veuillez conservez la fiche de contact!

Kupplungswechsel / Kupplungsdeichseldemontage:

Changement d’embrayage / démontage du timon d’embrayage

Sound nachrüsten:

Retrofitting sound

Amèliorez le son

Zurüstbauteile nur für Vitrinenmodelle:

Extensions only for display case models /

Composants accessoires uniquement pour les modèles de vitrine

*Preisgruppe *price category

Bezeichnung / Description ET-Nr. / spare part N° PG*

Gehäuse komplett / Body complete 52490-05 15

Dachlüfter / Roof fan 52490-06 10

Dachkleinteile / Small roof parts 52490-11 10

Handstangen / Handrails 52490-15 8

Feder für Deichsel (2 Stück) / Spring for drawbar (2 pcs.) 59900-16 5

Wischer / Wiper 52490-18 10

Lüftergitter / Fan grille 52483-20 11

Puffer, Stufen / Buffer, steps 52490-27 9

Bremsschlauch, Kupplungshaken / Brake hose, coupling hook 52490-32 7

Beleuchtungsplatinen / Lighting boards 52483-34 12

Führerstand vorne/ Cab front 52490-36 9

Führerstand hinten / Cab rear 52490-37 9

Schürze offen (2 Stück) / Apron open (2 pcs.) 52490-49 9

Schürze geschlossen (2 Stück) / Apron closed (2 pcs.) 52490-50 9

Brückenstecker / Strapping plug 51430-51 11

Batteriekasten, Tank / Battery box, tank 52490-55 10

Leiterplatte mit Beleuchtungsplatine / PCB w lighting board 52480-60 18

Lichtmaske für Beleuchtungsplatine / Light mask w lighting board 52483-61 6

Lautsprecherhalterung / Speaker bracket 97200-64 6

Kupplungsschacht, Abdeckung, Feder / Coupler box, Cover, Spring 52490-65 8

Motor komplett / Motor, complete 52483-67 15

Kardanwelle + Buchsen / Cardan shaft + bushes 52483-68 7

Getriebeklammer / Clip-gear box 52483-69 6

Bezeichnung / Description ET-Nr. / spare part N° PG*

Getriebe / Gear box 52490-70 13

Radsatz mit Zahnrad+Haftreifen (2 Stück) /

Wheelset w gearwheel & friction tires (2 pcs.) 52490-72 12

Radsatz mit Zahnrad (2 Stück) / Wheelset w gearwheel (2 pcs.) 52490-73 11

Radsatz (2 Stück) / Wheelset (2 pcs.) 52490-74 11

Drehgestell vorne / Bogie front 52490-84 12

Drehgestell hinten / Bogie rear 52490-85 12

Schrauben (28-tlg.) / Set of scews (28 pcs.) 52483-86 7

ET aus unserem Standard-Programm / Spare parts standard range

Haftreifen (10 Stck.) / Friction tires (set of 10) 56026

Kupplung (2 Stck.) / Coupling, complete (set of 2) 56030

H0 Kurzkupplung (4 Stck.) / H0 Short coupling (set of 4) 56046

PIKO SmartDecoder XP 5.1 / PIKO SmartDecoder XP 5.1 56500

PIKO SmartDecoder XP 5.1 Sound / PIKO SmartDecoder XP 5.1 Sound 56608

56500

5 6 11 15 16 18 20

61 64 65 67 68 69

27 32

72 73 74

34 36 37 49

84 85 86

56026 56030 56046 56608
