Side 1/2

52491-90-7010_V5

PIKO Spielwaren GmbH • Lutherstraße 30

96515 Sonneberg • GERMANY

Wichtige Informationen sind in der Verpackung und in

der Anleitung enthalten. Bitte bewahren Sie diese auf.

Hinweis:

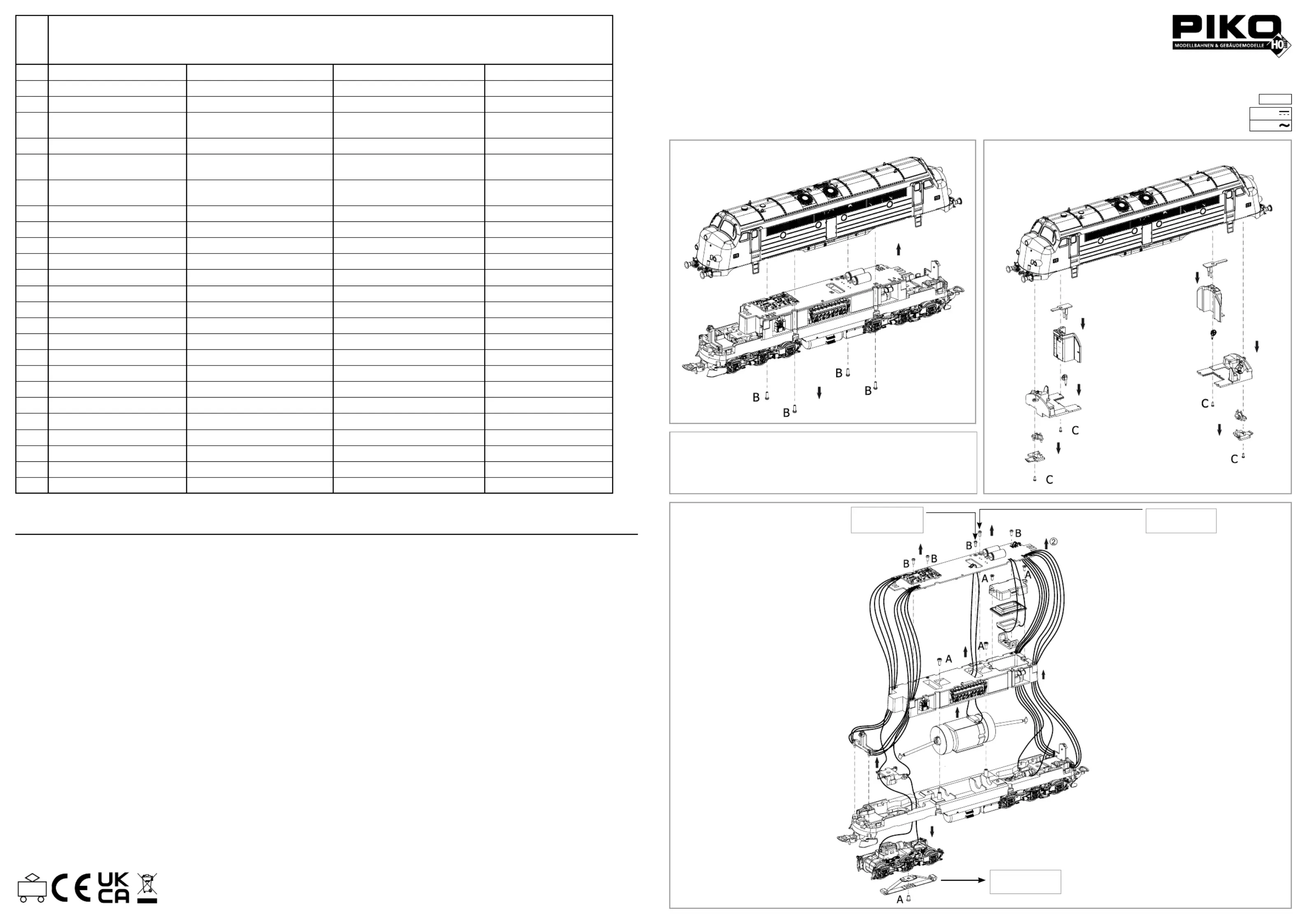

Gehäusedemontage:

Body disassembly

Demontage Leiterplatte + Motor:

Demontage main board+motor

Démontage plaque conductrice + moteur

zu verwendende Schraubendrehertypen /

Types of screwdrivers to use /

Tournevis à utilisér

A = PH0

B = PH00

C = PH000

# 52491 Gleichstrom DC

# 52492 Wechselstrom AC

0-12 V

PluX22

0-16 V

Nur in AC Version!

Only in AC version!

Version AC uniquement!

Nur in DC Version!

Only in DC version!

Version DC uniquement!

Einige PIKO Modelle können mit einem Puf-

ferkondensator auf der Lokplatine ausgerüs-

tet werden. Die Kapazität des Kondensators

richtet sich nach den jeweiligen Vorgaben

des verwendeten Decoders. Wenden Sie

sich deshalb bitte bei Anfragen zu möglichen

Pufferkondensatoren an den jeweiligen

Decoderhersteller.

Some PIKO models are equipped with a

buffer condenser on the circuit board. The

capacity of the condenser depends on the

respective requirements of the applied

decoder. For requests about suitable buffer

condensers please contact the respective

decoder manufacturer.

Certains modèles PIKO peuvent ètre

équipès d’un condensateur tampon sur le

circuit inprimé de la locomotive; La capacité

du condensateur dépend des spécifications

du décodeur utilisé. Par consèquant veuillez

contacter le fabricant du décodeur respectif,

si vous avez des questions sur les éventuels

condensateurs tampons.

Nur in AC Version!

Only in AC version! /

Version AC uniquement

Taste /

Key /

Sleutel /

Bouton

Funktion / Function / Functie / Fonction

Licht Light Licht Lumière

Motor Engine Motor Moteur

Horn Horn Hoorn Klaxon

Führerstandsbeleuchtung,

fahrtrichtungsabhängig*

Cab Light,

direction-dependent*

Bestuurderscabineverlichting,

afhankelijk van rijrichting*

Éclairage poste de conduite

Selon sens de marche*

Maschinenraumbeleuchtung Engine Room Lights Machinekamerverlichting Éclairage de la salle de machine

Zugbeleuchtung: Lok zieht Train Lighting: Engine pulling Locomotiefverlichting in tractiemodus

Éclairage de la loco en modus

traction

Zugbeleuchtung: Lok schiebt Train Lighting: Engine pushing Locomotiefverlichting in duwstand

Éclairage de la loco en modus

poussée

Rangiergang Switching Gear Rangeren Modus de manoeuvre

Rangierlicht 1 Switching light 1 Rangeerlicht 1 Feu de manoeuvre 1

Rangierlicht 2 Switching light 2 Rangeerlicht 2 Feu de manoeuvre 2

F10

Fernlicht High Beam Koplamp Feu de route

F11

Hupe kurz Horn short Korte hoorn Corne courte

F12

Funk 1 Radio Chatter 1 Geluid 1 Sound 1

F13

Funk 2 Radio Chatter 2 Geluid 2 Sound 2

F14

Benzinpumpe Fuel Pump Brandstofpomp Pompe à essence

F15

Vorwärmgerät Preheater Voorverwarmer Element de pré chauffage

F16

Kompressor Compressor Compressor Compresseur

F17

Lautstärkeregelung Volume Regulator Volumeregeling Controle de volume

F18

Tunnel Modus Tunnel mode Modus tunnel Modus tunnel

F19

Kuppeln Coupling Koppel Couple

F20

Führerstandstür Cab Door Cabinedeur Porte de cabine

F21

Führerstandsfenster Cab Window Cabineraam Fenètre de cabine

F22

Sanden Sanding Sands Sables

F23

Schienenstöße Clickety-Clack Spoorverbinding Joint de rail

F24

Kurvenquietschen

Curve Squeal Kromme piep

Grincement de courbe

* versionsabhängig / depending on version / variable selon la version / afhankelijk van de versie

Demontage Führerstand:

Demontage driver‘s cab

Démontage cabine conducteur

BEDIENUNGSANLEITUNG

DIESELLOKOMOTIVE MY 1100 STRABAG

Instruction sheet for Diesel Locomotive My 1100 Strabag

ERSATZTEILE DIESELLOKOMOTIVE Rh 202 SNCB

Spare parts for Diesel Locomotive Rh 202 SNCB PIECES DETACHEES LOCOMOTIVE DIESEL Série 202 SNCB -NMBS

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben

•

Please order the wanted spare part with the complete spare part item number.

*Preisgruppe *price category

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Gehäuse komplett / Body complete 52490-05 15

Dachlüfter / Roof fan 52490-06 10

Dachkleinteile / Small roof parts 52490-11 10

Handstangen / Handrails 52490-15 8

Feder für Deichsel (2 Stück) / Spring for drawbar (2 pcs.) 59900-16 5

Wischer / Wiper 52490-18 10

Lüftergitter / Fan grille 52483-20 11

Puffer, Stufen / Buffer, steps 52490-27 9

Bremsschlauch, Kupplungshaken / Brake hose, coupling hook 52490-32 7

Beleuchtungsplatinen / Lighting boards 52483-34 12

Führerstand vorne / Cab front 52490-36 9

Führerstand hinten / Cab rear 52490-37 9

Schürze offen (2 Stück) / Apron open (2 pcs.) 52490-49 9

Schürze geschlossen (2 Stück) / Apron closed (2 pcs.) 52490-50 9

Batteriekasten, Tank / Battery box, tank 52490-55 10

Leiterplatte mit Beleuchtungsplatine / PCB w lighting board 52480-60 18

Lichtmaske für Beleuchtungsplatine / Light mask w lighting board 52483-61 6

Lautsprecherhalterung / Speaker bracket 97200-64 6

Kupplungsschacht, Abdeckung, Feder / Coupler box, Cover, Spring 52490-65 8

Motor komplett / Motor, complete 52483-67 15

Kardanwelle + Buchsen / Cardan shaft + bushes 52483-68 7

Getriebeklammer / Clip-gear box 52483-69 6

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Getriebe / Gear box 52490-70 13

Drehgestell vorne / Bogie front 52490-84 12

Drehgestell hinten / Bogie rear 52490-85 12

Schrauben (28-tlg.) / Set of scews (28 pcs.) 52483-86 7

ET aus unserem Standard-Programm / Spare parts standard range

Haftreifen (10 Stck.) / Friction tires (set of 10) 56026

Kupplung (2 Stck.) / Coupling, complete (set of 2) 56030

H0 Kurzkupplung (4 Stck.) / H0 Short coupling (set of 4) 56046

Ersatzlautsprecher / Replacement loudspeaker 56330

PIKO SmartDecoder XP 5.1 Sound / PIKO SmartDecoder XP 5.1 Sound 56608

nur für DC-Version / only for DC version

Radsatz mit Zahnrad+Haftreifen (2 Stück) /

Wheelset w gearwheel & friction tires (2 pcs.)

52490-72 12

Radsatz mit Zahnrad (2 Stück) / Wheelset w gearwheel (2 pcs.) 52490-73 11

Radsatz (2 Stück) / Wheelset (2 pcs.) 52490-74 11

nur für AC-Version / only for AC version

Schleifer mit Schraube / Slider with screw 59380-42

Getriebe für AC Schleifer / Gear box for Slider 52492-71 13

Radsatz mit Zahnrad+Haftreifen (2 Stück) /

Wheelset w gearwheel & friction tires (2 pcs.)

52492-72 12

Radsatz mit Zahnrad (2 Stück) / Wheelset w gearwheel (2 pcs.) 52492-73 11

Radsatz (2 Stück) / Wheelset (2 pcs.) 52492-74 11

56330

11 15

16 18 20

61 64 65 67 68 69

70 71

27 32

72 73 7472 73 74

34 36 37 49

84 85 86

56026

56030 56046

56608

AC/DC

AC/DC AC/DC AC/DC AC/DC AC/DC

AC/DC AC/DC

DC DC DCAC AC ACAC

AC/DC

AC/DC AC/DC AC/DC AC/DC AC/DC AC/DC AC/DC

AC/DC AC/DC AC/DC AC/DC AC/DC AC/DC

AC/DC

AC/DC AC/DC AC/DCAC/

AC/

wahlweise

alternatively /

alternatif

Kabel von Lautsprecher auf Leiterplatte anlöten!

Solder cables of speakers on mainboard on!

Soudé le cable du haut – parleur au circuit imprimé!

LSB

LSA

#56608

PSD XP 5.1 Sound

Getriebedemontage:

Gearbox disassembly

Démontage de la transmission

#56046

H0 Kurzkupplung

Kupplungswechsel / Kupplungsdeichseldemontage:

Coupling change / Coupling drawbar disassembly

Changement d’embrayage / démontage du timon d’embrayage

Zurüstbauteile nur für Vitrinenmodelle:

Extensions only for display case models /

Composants accessoires uniquement pour les modèles de vitrine
