Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.

Bitte bewahren Sie diese auf.

Gehäuse leicht spreizen und nach oben abziehen /

Spread the body and pull slightly upward /

Ecarter légèrement la caisse et retirez-la par le haut /

Sprijd lichtjes de kast en verwijder naar boven

Zurüstbauteile nur für Vitrinenmo-

delle /

Extensions only for display case

models /

Détaillage pour modèle de vitrine /

Deze los meegeleverde onderdelen

zijn uitsluitend voor vitrinemodellen!

* Zurüstbauteile

Extensions/ Détaillage/ Onderdelen

wahlweise

alternatively / au choix / naar

#58266

BEDIENUNGSANLEITUNG UMBAUWAGEN B3yge + B3yge

Instruction sheet for conversion car B3yge + B3yge

Das Modell gestattet die Nachrüstung von LED-Innenbeleuchtungsbausätzen: # 56297 / 56299.

The model can be fitted with LED-Interior Lightings: # 56297 / 56299.

Le modèle correspondu avec LED - l‘Éclairage Intérieur: # 56297 / 56299.

Het model is voorbereid om LED-binnenverlichtingssets achteraf te kunnen monteren: # 56297 / 56299.

58266-90-7000

PIKO Spielwaren GmbH • Lutherstraße 30 •

96515 Sonneberg • GERMANY

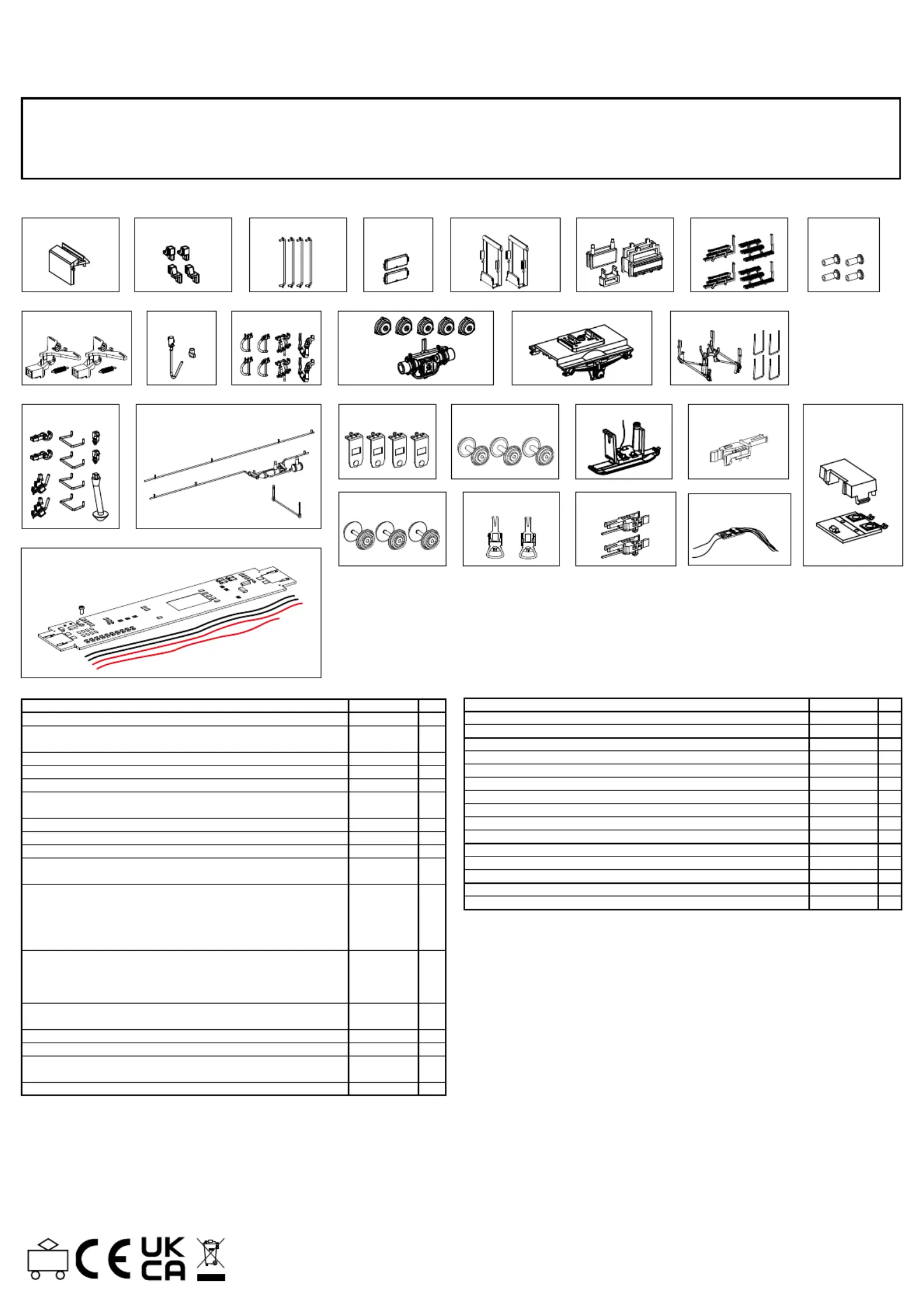

ERSATZTEILE UMBAUWAGEN

Spare parts • Pièces détachées • Reserveonderdelen

407

422

403

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben.

Please order the wanted spare part with the complete spare part item number.

Pour commander des pièces de rechange, ne pas oublier de donner le numéro et d’article de la pièce demandée.

Bestel het gewenste reserveonderdeel met het volledige onderdeelnummer.

411404

413

409

415

406

405

414

412

416

56030

56046

56047**

56299**

427

428

429

424

56297

421

430**

418

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Dachentlüftung Dach / Roof vent 58266-403 7

2x Türstopper links, 2x Türstopper rechts /

Door stop-left (2 pcs.), Door stop-right (2 psc.)

58266-404 7

4x Handstange Einstieg / Handrail-door (4 pcs.) 53000-405 8

2x Zuglaufschild / Information plate (2 pcs.) 58266-406 7

2x Gummiwulst / 2x Door frame 53000-407 7

Batteriekasten links, Batteriekasten rechts, E-Kasten /

Battery box-left, Battery box-right, Electrical box

58266-409 8

2x Leiter links, 2x Leiter rechts / Step-left (2pcs.), Step-right (2pcs.) 53000-411 6

2x Puffer links, 2x Puffer rechts / Buffer-left (2 pcs.), Buffer-right (2 pcs.) 53000-412 7

2x Kupplungsschacht + 2x Zugfeder / 2x Coupler + 2x spring 53000-413 9

Heizungsstecker Halter, Heizungsstecker mit Kabel /

Holder-heating plug, Heating plug with cable

53000-414 6

2x Kuppelhaken, 2x Heizungsdose, Toilettenrohr, 2x Wassereinfüllstutzen,

2x Handstange Pufferbohle links, 2x Handstange Pufferbohle rechts /

Coupler hook-short (2 pcs.), Voltage coupler (2 pcs.), Toilet pipe (2 pcs.), Water

pipe connector (2 pcs), Handrail-buffer beam-bottom-left (2pcs), Handrail-buffer

beam-bottom-left (2pcs)

53000-415 9

2x Bremsschlauch links, 2x Bremsschlauch rechts, 2x Kuppelhaken komplett,

2x Heizleitung /

Brake pipe-left (2 pcs.), Brake pipe-right (2 pcs.), Coupler hook-complete (2 pcs.),

Heating pipe (2 pcs.)

53000-416 7

5x Achslagerdeckel ohne Loch, Lichtmaschine Achse /

Axle cover without hole (5pcs.), Light maschine axle

53000-418 6

Drehgestellaufnahme komplett / Holder-bogie complete 53000-421 8

Bremsbacken, 4x Fangeisen Bremse / Brake shoes, Safety bar (4 pcs.) 53000-422 9

Bremszylinder, Gestänge Unterseite, Unterseite Leitung /

Brake cylinder, Lever, Pipe-underside

53000-424 8

4x Radschleifer / Contact plate (4 pcs.) 53000-427 9

*Preisgruppe *price category

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

ET aus unserem Standard-Programm / Spare parts standard range

Kupplung (2 Stck.) / Coupling, complete (set of 2) 56030

H0 PIKO Kurzkupplung (4 Stück) / H0 PIKO short Coupling (set of 4) 56046

Stromführende Kurzkupplung (2 Stück) / Short Coupler (2 pcs.) 56047**

Beleuchtungsbausatz / Interior Lighting 56297

Beleuchtungsbausatz Schlusslicht / Interior Lighting Taillight 56299**

PSD XP 5.1 Funktionsdekoder / PSD XP 5.1 Function decoder 56516**

nur für DC-Version / only for DC version

Radsatz (3 Stück) / Wheelset (set of 3) 53000-428 10

nur für AC-Version / only for AC version

Radsatz (3 Stück) / Wheelset (set of 3) 53000-429 10

Schleiffeder mit Halterung komplett / Slider spring with holder complete 53000-430** 9

** nur in Verbindung mit dem Beleuchtungsbausatz # 56297 verwendbar

** can only be used in conjunction with lighting kit # 56297

56516**
