SW5E AVB Switch with PoE

Congratulations on choosing a PreSonus SW5E. You now

own a rugged 5-port AVB switch for use with all AVB-equipped

products including the PreSonus StudioLive Series III mixers

and more. For complete AVB networking instructions for your

PreSonus and 3rd-party AVB products, please review their

respective manuals.

Package Contents

• SW5E AVB Switch with PoE

• This Hook-Up Guide

• Safety Instructions

• IEC Power Cable

Downloads

• PreSonus AVB Networking Guide

SW5E Switch AVB con Poe

Felicitaciones elegir un PreSonus SW5E. Ahora posees un robusto

switch AVB de 5 puertos para usarse con todos los productos

equipados con AVB incluyendo la PreSonus StudioLive Series III

y más. Para instrucciones completas para la conexión en redes

AVB para tus productos PreSonus y de otros fabricantes, por favor

consulta sus respectivos manuales.

Contenido del paquete

• Switch SW5E con PoE

• Esta guía de instalación inicial

• Instrucciones de seguridad

• de alimentación IEC

Descargas

• Guía de conexión en redes AVB de PreSonus.

www.presonus.com

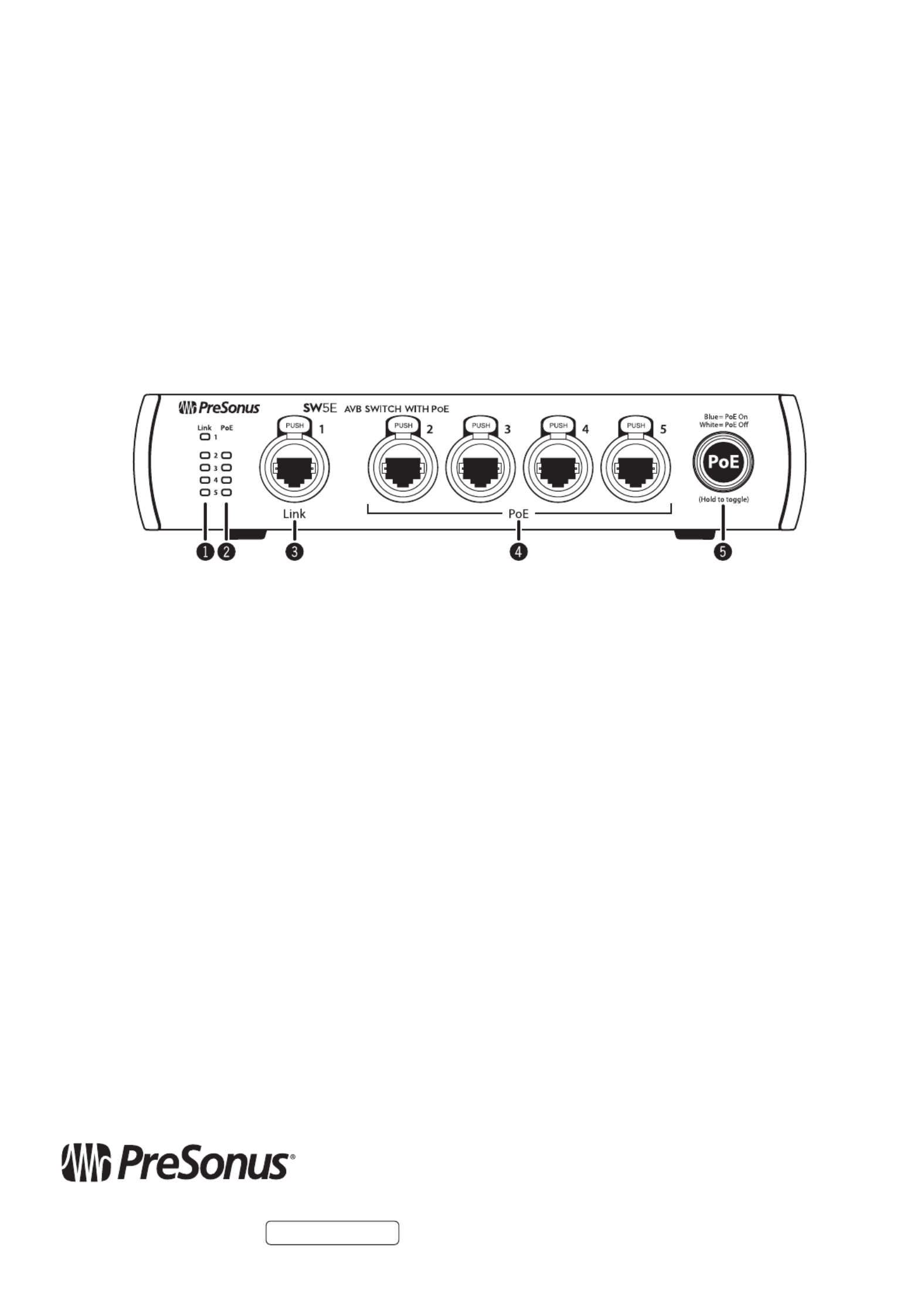

1 Link / Activity Status. These LEDs display link and network

activity for their associated AVB network port as follows:

• No connection is detected on the associated port.Oﬀ.

• A cable is connected to the associated port.On Solid.

• Network activity is active on the Rapid Flashing.

associated port.

• Slow ﬂashing. The connection is not capable of audio trans-

mission due to a faulty cable or device connection that is under

100BASE-T.

2 PoE Status. These LEDS will illuminate solid if power is

being drawn from the associated port using PoE (Power

over Ethernet).

3 AVB Link Port. This Ethercon connection accepts either RJ45

or locking Ethercon connections. This port does not provide

PoE and should be used to link to another network switch.

4 AVB Ports. These Ethercon connections accept either RJ45 or

locking Ethercon connections and can be used to connect any

standardized AVB equipment. Each of these ports provide PoE

using the IEEE 802.3at-2009 (Type 1) standard and will provide

power to any device that accepts this standard for power.

5 Power Switch / PoE Toggle. The power switch indicates power

for the SW5E as well as whether PoE is enabled or not. By

default, PoE is enabled. To toggle it on / oﬀ, press and hold the

power button for 3 seconds.

• PoE is enabled on AVB ports 2-5 and the On / Solid Blue.

SW5E is powered on.

• On / Solid White. PoE is disabled on AVB ports 2-5 and the

SW5E is powered on.

• The SW5E is not powered on.Oﬀ.

1 Estado de actividad/enlace. Estos LEDs muestran el estado de

enlace p1-ya actividad de red para su puerto de red AVB asociado

de la siguiente manera:

• Apagado. No hay conexiones detectadas en

el puerto asociado.

• Hay un cable conectado en Encendido Estable.

el puerto asociado.

• Luz intermitente rápida. Hay actividad de red en

el puerto asociado.

• Luz intermitente lenta. La conexión no es capaz de

transmitir audio a causa de un cable defectuoso o por una

conexión de dispositivo que está por debajo de 100BASE-T.

2 Estado de Poe. Estos LEDs se iluminarán de manera estable si

hay un consumo de energía en el puerto asociado usando PoE

(Power over Ethernet).

3 Puerto de enlace AVB. Estas conexiones Ethercon aceptan

tanto conectores RJ45 como conectores Ethercon con seguro.

Este puerto no provee PoE y debe ser usado para encadenar

otro switch.

4 Puertos AVB. Estas conexiones Etercon aceptan tanto

conectores RJ45 como conectores Ethercon con seguro

y pueden ser usados para conectar cualquier equipo AVB

estandarizado. Cada uno de estos puertos provee PoE

usando el estándar IEEE 802.3at-2009 (Type 1) y proveerán

alimentación a cualquier dispositivo que acepta este estándar.

5 Interruptor de alimentación/selección de PoE. El interruptor

de alimentación indica el estado de alimentación, así como

si PoE está habilitado o no. Por defecto, PoE está habilitado.

Para encenderlo y apagarlo, oprime y sostén el interruptor de

alimentación durante 3 segundos.

• PoE está habilitado en los puertos Encendido/azul estable.

AVB 2 a 5 y el SW5e está encendido.-

• Encendido/blanco estable. PoE está deshabilitado en los

puertos AVB 2 a 5 y el SW5e está encendido.

• Apagado. El SW5e no está encendido.

Part# 70-22000057-A

18011 Grand Bay Ct. • Baton Rouge,

Louisiana 70809 USA• 1-225-216-7887

www.presonus.com

of PreSonus Audio Electronics, Inc.. All speciﬁcations subject to change without notice.

SW5E AVB-Switch mit PoE

Herzlichen Glückwunsch, dass Sie sich für den PreSonus SW5E

entschieden haben. Mit diesem robusten 5-Port AVB-Switch

können Sie PreSonus StudioLive Series III Mixer und alle anderen

AVB-kompatiblen Geräte vernetzen. Für ausführliche Informa-

tionen zur Einrichtung von AVB-Netzwerken mit Geräten von

PreSonus und anderen Herstellern lesen Sie bitte die jeweilige

Dokumentation.

Lieferumfang

• SW5E AVB-Switch mit PoE

• diese Installationsanleitung

• Sicherheitshinweise

• IEC-Netzkabel

Downloads

• PreSonus AVB-Netzwerk-Handbuch

SW5E Commutateur AVB avec PoE

Félicitations pour votre choix d’un SW5E de PreSonus. Vous

disposez désormais d’un robuste commutateur AVB à 5 ports

pour une utilisation avec tous les produits compatibles AVB dont

entre autres les mélangeurs PreSonus StudioLive Série III. Pour

obtenir des instructions complètes de mise en réseau AVB de vos

produits PreSonus et tiers compatibles AVB, veuillez consulter

leurs manuels respectifs.

Contenu de l‘emballage

• SW5E Commutateur AVB avec PoE

• Ce Guide de branchement

• Instructions de sécurité

• Cordon d’alimentation IEC

Téléchargements

• Guide de mise en réseau AVB PreSonus

1 Link / Activity Status. Diese LEDs zeigen an, ob der jeweilige

AVB-Netzwerk-Port belegt ist und ob Daten übertragen

werden:

• Der Port ist nicht belegt.Aus:

• Am Port ist ein Kabel eingesteckt.Leuchtet dauerhaft.

• Über den Port werden Daten übertragen.Blinkt schnell.

• Eine Audioübertragung ist aufgrund eines Blinkt langsam.

defekten Kabels oder einer Geräteverbindung über 100Base-T

nicht möglich.

2 PoE-Status. Diese LEDs leuchten dauerhaft, wenn

ein Gerät über den Port mit Spannung versorgt wird

(PoE - Power over Ethernet).

3 AVB Link Port. Diese Ethercon-Buchse erlaubt den Anschluss

von herkömmlichen RJ45- sowie von verriegelbaren Ethercon-

Kabeln. Dieser Port bietet keine PoE-Funktion und ist für den

Uplink mit einem anderen Netzwerk-Switch vorgesehen.

4 AVB-Ports. Diese Ethercon-Buchsen können mit

herkömmlichen RJ45- oder verriegelbaren Ethercon-Kabeln

mit AVB-kompatiblen Geräten verbunden werden. Jeder dieser

Ports bietet PoE-Spannungsversorgung nach IEEE 802.3at-

2009 (Typ 1) und kann alle mit diesem Standard kompatiblen

Geräte speisen.

5 Power / PoE-Taste. Die Power-Taste zeigt an, ob der SW5E

eingeschaltet und ob PoE aktiviert ist. In der Voreinstellung ist

PoE aktiv. Um PoE ein-/auszuschalten, halten Sie die Power-

Taste 3 Sekunden lang gedrückt.

• An den Ports 2–5 ist PoE aktiviert und An / leuchtet blau.

der SW5E ist eingeschaltet.

• An / leuchtet weiß. An den Ports 2–5 ist PoE deaktiviert und

der SW5E ist eingeschaltet.

• Der SW5E ist ausgeschaltet.Aus:

1 État de la liaison/activité. Ces LED aﬃchent la liaison et

l’activité réseau pour le port réseau AVB associé comme suit :

• Aucune connexion n’est détectée sur le port associé.Éteinte.

• Allumée ﬁxement. Un câble est connecté au port associé.

• Clignotement rapide. Activité réseau sur le port associé.

• La connexion ne permet pas la transmis-Clignotement lent.

sion audio pour cause de câble défectueux ou de connexion en

100BASE-T avec l’appareil.

2 État de l’alimentation PoE. Ces LED s’allument ﬁxement si

l’alimentation est tirée du port associé grâce à la technologie

PoE (Power over Ethernet).

3 Port de liaison AVB. Cette connexion Ethercon accepte le

branchement d’une ﬁche RJ45 ou Ethercon à verrouillage. Ce

port ne fournit pas d’alimentation PoE et doit être utilisé pour

raccorder un autre commutateur réseau.

4 Ports AVB. Ces connexions Ethercon acceptent le

branchement d’une ﬁche RJ45 ou Ethercon à verrouillage et

peuvent être utilisées pour raccorder tout équipement AVB

standard. Chacun de ces ports fournit une alimentation PoE

selon la norme IEEE 802.3at-2009 (Type 1) à tout appareil qui

accepte cette norme d’alimentation.

5 Interrupteur d’alimentation / commutateur PoE.

L’interrupteur d’alimentation indique l’alimentation du SW5E

ainsi que l’activation ou non de l’alimentation PoE. Par défaut,

l’alimentation PoE est activée. Pour l’activer/la désactiver,

appuyez sur l’interrupteur d’alimentation et maintenez-le

enfoncé pendant 3 secondes.

• Allumé/Bleu ﬁxe. L’alimentation PoE est activée sur les

ports AVB 2-5 et le SW5E est sous tension.

• Allumé/Blanc ﬁxe. L’alimentation PoE est désactivée sur les

ports AVB 2-5 et le SW5E est sous tension.

• Le SW5E n’est pas sous tension.Éteint.
