CO4006
PROCEDURA DI INSTALLAZIONE
Colonna sonora 2 vie HF, di facile installazione, dotata di
trasformatore interno, griglia metallica di protezione e
corpo in Alluminio che conferisce all’apparecchio
un’elevata robustezza meccanica. Particolarmente
indicata in ambienti acusticamente critici, dove grazie alla
particolare costruzione riesce a garantire un’elevata
L’installazione del diffusore C04006 è estremamente
semplice e può essere realizzata con successo in pochi
minuti.
[1] In presenza di ascoltatori seduti, per ottenere il
miglior effetto sonoro, è necessario fissare il
diffusore con la parte centrale ad un’altezza di 1,4 m
da terra mentre nel caso di ascoltatori in piedi,
l’altezza consigliata è di 1,7 m.
[2] La potenza d’uscita del diffusore viene selezionata
collegando la linea di segnale in ingresso alla coppia
comune COM (cavo Nero) e il cavo di colore (Rosso-
Giallo–Verde) a seconda della potenza desiderata
riportata sull’etichetta del trasformatore interno.
Nota:
Rosso – 40W
Giallo - 20W
Verde – 10W
E’ possibile accedere al trasformatore svitando la
base della colonna.

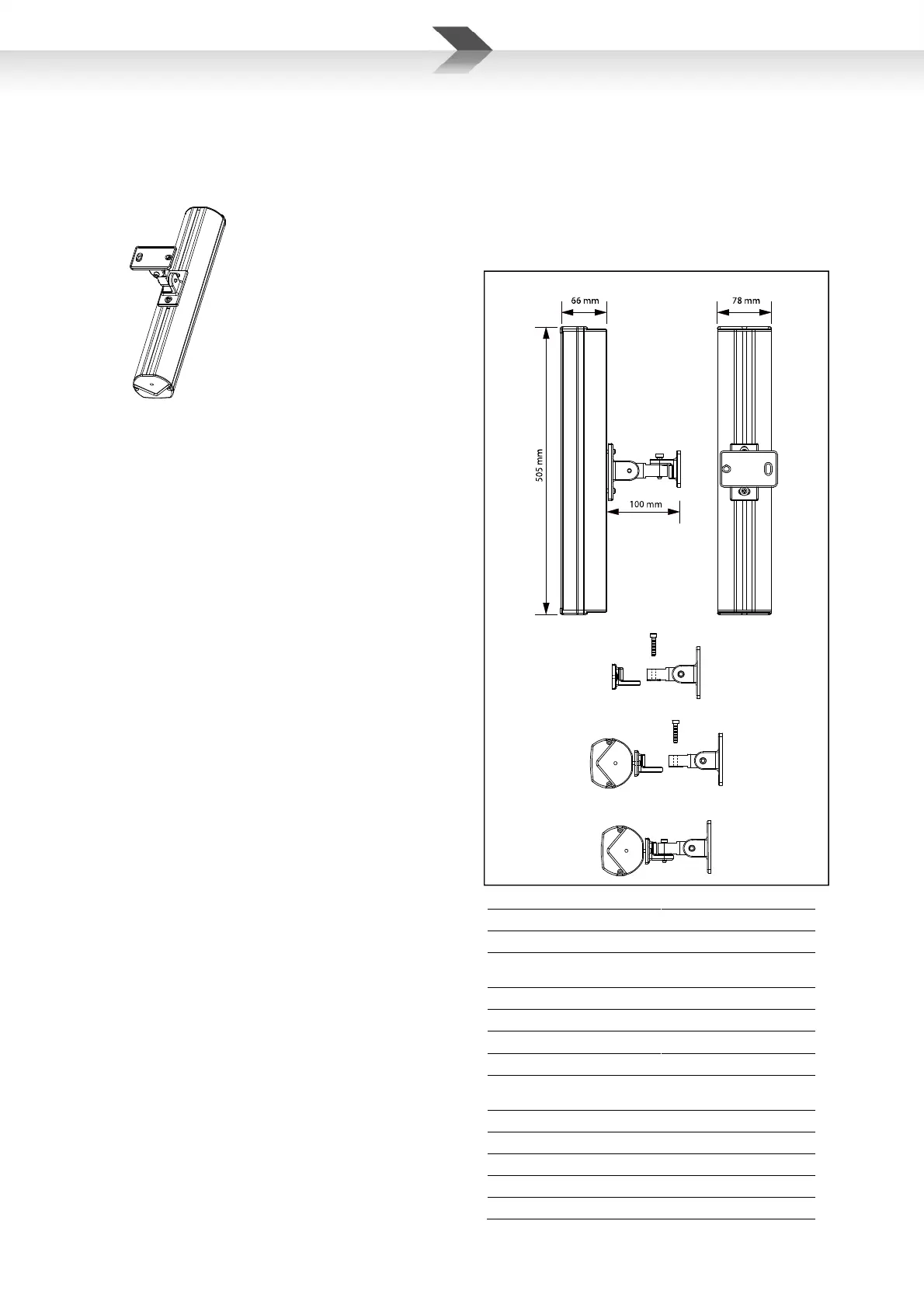

[3] Per installare correttamente la colonna sonora è
necessario posizionare e fissare a parete l’apposito
snodo/supporto in dotazione alla stessa nel seguente
modo, facendo riferimento alla figura:
a. Svitare la vite centrale e separare lo snodo nelle
parti
b. Fissare la parte di sinistra agli appositi dadi nella
slitta posteriore della colonnina, usando i bulloni
in dotazione
c. Fissare la parte destra al muro con dei tasselli
d. Ancorare la parte già fissata alla colonnina
all’altra parte dello snodo, utilizzando la vite
svitata in precedenza
e. Effettuare l’opportuno orientamento verso l’area
di ascolto e bloccare infine lo snodo serrando le
viti
Model CO4006
Type Column Speaker
Speakers W: 6 x 2”
T: 1”
Power taps @ 100V 40/20/10W
Frequency response 180Hz -18KHz
SPL(1W/m) 91 dB
SPL MAX (Pmax @ 1m) 107 dB
Coverage Angle
1KHz/4KHz (-6dB)
V:40°/30°
H:170°/140°
Construction materials Aluminium
Colour White (RAL 9010)
Dimensions (W x H x D) 78 x 505 x 66 mm
Weight 2.2Kg
Fixing system Bracket
