• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich
ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtig-
ten Betrieb zu sichern. Berühren Sie weder den Funk-Einbaudimmer noch
ein daran angeschlossenes Gerät.
Trennen Sie den Funk-Einbaudimmer von der Netzspannung, indem Sie
den zugehörigen Sicherungsautomaten abschalten bzw. die Sicherung
herausdrehen. Schalten Sie zusätzlich den zugehörigen FI-Schutzschalter
ab, damit die Netzzuleitung allpolig von der Netzspannung getrennt ist.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw.
Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt
oder angrenzenden Flächen)
- das Produkt unter ungünstigen Verhältnissen gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an uns oder an einen ande-
Vorbereitungen zur Montage
Beachten Sie das Kapitel „Sicherheitshinweise“!
• Der Funk-Einbaudimmer muss zum Betrieb in einer geeigneten Unterputz- bzw. Auf-
putzdose oder einem anderen dazu geeigneten Gehäuse eingebaut werden.
• Die Installation des Funk-Einbaudimmers darf nur im spannungs-/stromlosen Zu-
stand vorgenommen werden. Schalten Sie dazu die elektrische Netzzuleitung allpo-
lig ab, indem Sie den zugehörigen Sicherungsautomaten abschalten bzw. die Siche-
rung herausdrehen und anschließend den zugehörigen Fehlerstrom-Schutzschalter
(FI-Schutzschalter) abschalten.
Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warn-
schild. Überprüfen Sie anschließend die Netzzuleitung mit einem geeigneten Mess-
gerät auf Spannungsfreiheit.
Beachten Sie das Kapitel „Vorbereitungen zur Montage“.
In älteren Haus-Elektroinstallationssystemen kommt es oft vor, dass in der Unterputz-
dose des bestehenden Wandschalters kein Neutralleiter zu finden ist. Herkömmliche
Funk-Systeme können hier ohne aufwändige Neuverlegung von Installationsleitungen
und die dadurch erforderlichen Mauerarbeiten nicht verwendet werden.
Durch die besondere 2-Draht-Bauart des hier gelieferten Funk-Einbaudimmers ist kein
Neutralleiter erforderlich - es genügen die beiden bisherigen Kabel (Phase „L“ und
Durch diese Technik liegt jedoch an der Leuchte nicht die volle Netzspan-
nung an. In der Regel ist der Helligkeitsunterschied kaum bemerkbar.
Der Funk-Einbaudimmer ist deshalb ideal dazu verwendbar, einen herkömmlichen
Wandschalter (kein Taster!) mit einer zusätzlichen Funk-Schalt- und Funk-Dimm-
Funktion zu ergänzen. Das bedeutet, der bestehende Wandschalter bleibt erhalten,
die bisher mit dem Wandschalter geschaltete Leuchte kann zusätzlich mit einem Funk-
sender des RS2W-Funksystems geschaltet und gedimmt werden.
Über den Wandschalter ist wie bisher das Ein-/Ausschalten der Leuchte
möglich, außerdem steht nun eine Dimm-Funktion zur Verfügung.
Zur Montage ist es erforderlich, dass die Unterputzdose genügend Platz bietet, den
Funk-Einbaudimmer hinter dem vorhandenen Wandschalter zu platzieren.
Achten Sie bei Anschluss, Montage und den späteren Betrieb des Funk-Ein-
baudimmers auf einen geeigneten Berührungsschutz. Andernfalls besteht
Lebensgefahr durch einen elektrischen Schlag!
• Lösen Sie die Abdeckung des von Ihnen verwendeten
Wandschalters und entnehmen Sie ihn aus der Un-

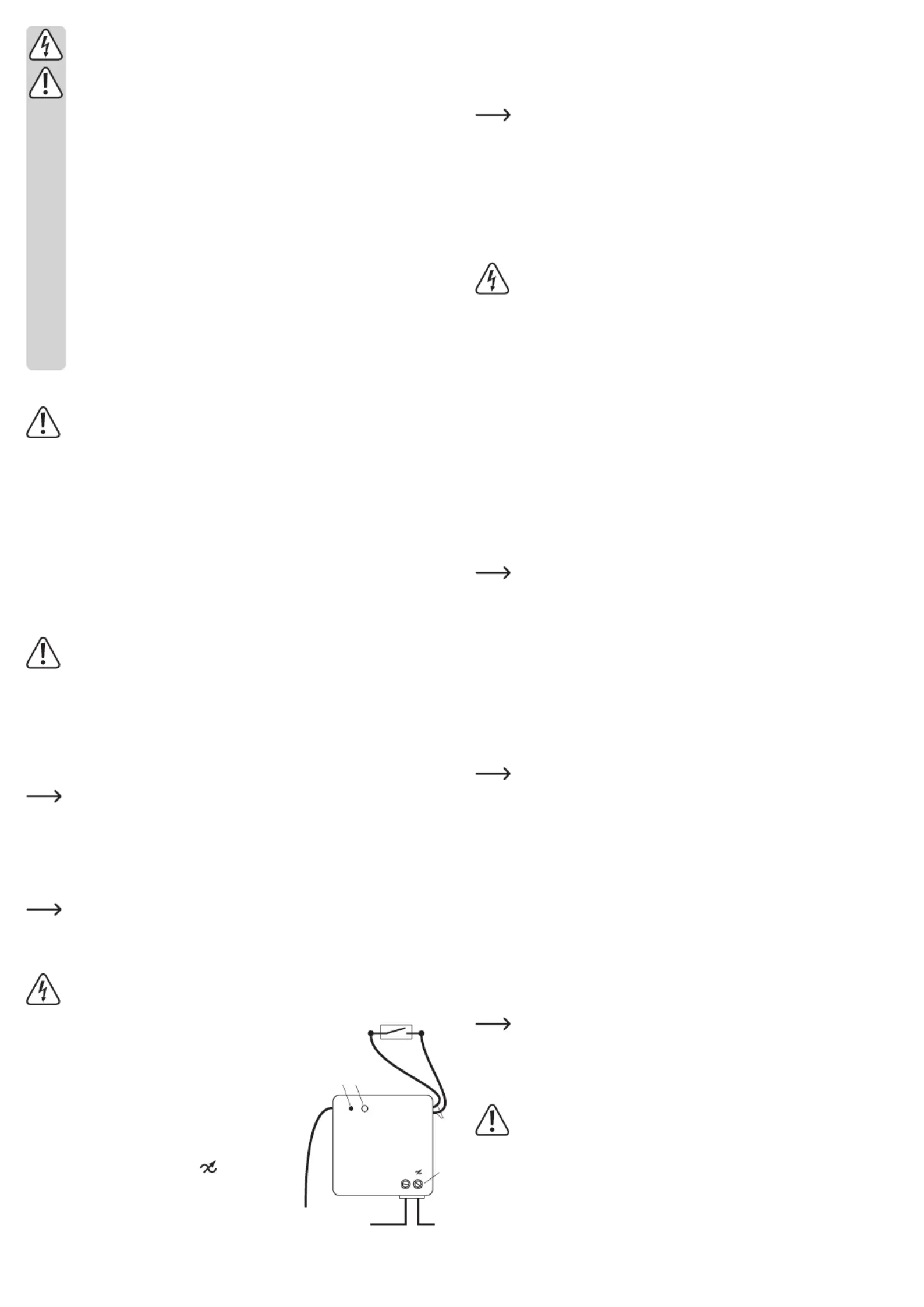

• Lösen Sie die beiden Kabel (Phase „L“ und geschal-
tete Phase „L´“) aus dem Wandschalter und schlie-
ßen Sie sie an den beiden Schraubklemmen (D) des
Funk-Einbaudimmers an, siehe Bild rechts.
Die auf dem Funk-Einbaudimmer mit „L“ gekenn-
zeichnete Schraubklemme ist der Anschluss für die
Phase/L, die Schraubklemme „ “ der Ausgang
des Funk-Einbaudimmers zur Leuchte.
Werden die Anschlüsse „L“ und „L´“ vertauscht bzw.
wird anstatt der Phase „L“ der Neutralleiter „N“ ge-
schaltet, so kann es später dazu kommen, dass der
Funk-Einbaudimmer sich nicht programmieren lässt
oder es kommt bei LED-Leuchtmitteln/-leuchten zu
• Verbinden Sie die beiden Kabel (C) des Funk-Einbaudimmers mit den beiden bisher
verwendeten Schaltkontakten des Wandschalters („S1“, siehe Bild).
• Setzen Sie den Funk-Einbaudimmer in die Unterputzdose ein, so dass die LED (A)
und der Bedientaster (B) nach vorne zu Ihnen hin zeigt. Verlegen Sie die Antenne (E)
in der Unterputzdose so, dass Sie nicht geknickt/zusammengerollt ist.
Der Bedientaster wird zum Anlernen an einen Funksender des RS2W-Funk-
systems benötigt (bzw. zum testweisen Ein-/Ausschalten der angeschlosse-
Achten Sie bei der Montage darauf, dass der Bedientaster frei liegt und
nicht versehentlich betätigt wird (wenn später der Wandschalter vor dem
Funk-Einbaudimmer liegt).
Bevor der Wandschalter und dessen Abdeckung montiert wird, ist zuerst der Anlern-
Schalten Sie jetzt die Netzspannung zu.
Berühren Sie während dem Anlernvorgang auf keinen Fall blanke Kontakte
der Anschlussleitungen, es besteht Lebensgefahr durch einen elektrischen
Funktionstest: Ein-/Ausschalten & Dimmen der angeschlos-
senen Leuchte über den Bedientaster
• Drücken Sie kurz den Bedientaster auf dem Funk-Einbaudimmer, um die ange-
schlossene Leuchte ein- oder auszuschalten.
Eine LED neben dem Bedientaster zeigt Ihnen den aktuellen Schaltzustand an:
LED leuchtet: Leuchte ist eingeschaltet (mit der zuletzt eingestellten Helligkeit)
LED aus: Leuchte ist ausgeschaltet
• Um die Leuchte zu dimmen, schalten Sie diese zuerst über den Bedientaster auf
dem Funk-Einbaudimmer ein. Die LED auf dem Funk-Einbaudimmer leuchtet.
Halten Sie nun den Bedientaster länger als 3 Sekunden gedrückt, so startet die
Dimm-Funktion. Ist die gewünschte Helligkeit erreicht, so lassen Sie den Bedientas-
Anlernen des Funk-Einbaudimmers auf einen Funksender
Der Funk-Einbaudimmer kann auf jeden Funksender des RS2W-Funksystems
Beachten Sie vor dem Anlernvorgang die Bedienungsanleitung zu dem ver-
Halten Sie während dem Anlernvorgang zwischen Funk-Einbaudimmer und
Funksender einen Mindestabstand von 20 - 30 cm ein. Andernfalls kann es
dazu kommen, dass der Anmeldevorgang fehlschlägt.
• Wenn der Funk-Einbaudimmer eingeschaltet ist (LED neben dem Bedientaster
leuchtet, angeschlossene Leuchte ist aktiviert), so schalten Sie den Funk-Einbau-
Drücken Sie dazu kurz den Bedientaster, die LED neben dem Bedientaster muss
Der Funk-Einbaudimmer muss ausgeschaltet sein (LED neben dem Bedien-
taster ist aus), andernfalls kann der Anmeldevorgang nicht durchgeführt
• Starten Sie auf dem Funksender den Anlernvorgang.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems sind dazu die
beiden Tasten „ON“ und „OFF“ des gewünschten Schaltkanals gleichzeitig so lange
zu drücken, bis die rote LED des Funkhandsenders blinkt. Lassen Sie die beiden
Tasten los, die rote LED blinkt weiter, der Anmeldemodus ist aktiviert.
• Halten Sie den Bedientaster auf dem Funk-Einbaudimmer so lange gedrückt, bis der
Anmeldevorgang auf dem Funksender beendet ist.
Beispiel: Auf dem 12-Kanal-Funkhandsender des RS2W-Funksystems leuchtet die
LED blau und erlischt dann wieder. Lassen Sie nun den Bedientaster am Funk-Ein-
• Der Funk-Einbaudimmer schaltet sich ein, um das Ende des Anmeldevorgangs anzu-
Auf einem Schaltkanal eines Funksenders des RS2W-Funksystems können
bis zu 5 Empfänger angelernt werden. Hierdurch können Sie beispielsweise
mit einem Tastendruck bis zu 5 Funk-Einbaudimmer gleichzeitig bedienen.
Es ist auch möglich, den Funk-Einbaudimmer an mehreren Funksendern an-
Der Funk-Einbaudimmer darf jedoch nicht zusammen mit einem Funk-Schal-
ter an einem einzelnen Schaltkanal angemeldet werden!
Melden Sie Funk-Einbaudimmer und Funk-Schalter immer an separaten Ka-
nälen des Funksenders an.
