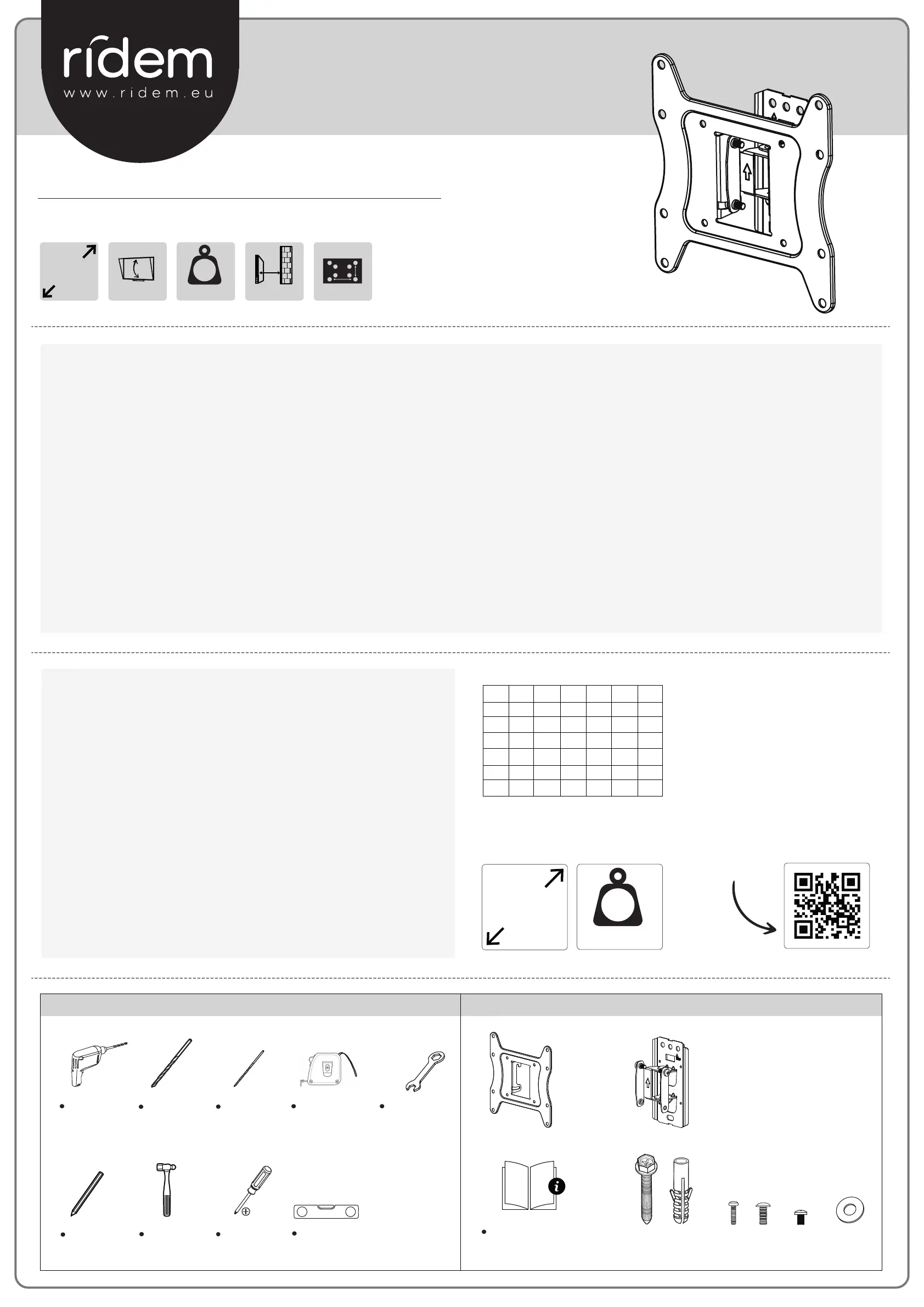

Manuale di Istruzioni - Instruction Manual
Instructions de montage - Montage anleitung - Guia de montaje - Instrucoes de montagem
SUPPORTO TV
wall mount
IT
Il prodotto RIDEM da Lei acquistato è frutto di un’accurata progettazione da parte di ingegneri specializzati.
Conservate il presente manuale per utilizzi futuri. Seguite attentamente le istruzioni riportate. Il produttore non risponde di
eventuali danni causati da utilizzo improprio o montaggio errato. Prima del montaggio tenete il prodotto lontano dalla
portata dei bambini per evitare il rischio di ingestione dei componenti di piccole dimensioni. Viti e tasselli inclusi sono idonei
esclusivamente per muri in mattoni pieni, legno pieno o cemento. Per installazioni su pareti di altro materiale utilizzate
sistemi di ssaggio dierenti. Le viti in dotazione sono idonee alla maggior parte delle TV in commercio. Qualora il vostro
schermo richiedesse viti dierenti, sarà necessario acquistarle separatamente. Suggeriamo di vericare periodicamente la
stabilità del ssaggio a muro e della TV dopo l’installazione.
EN
The RIDEM product you purchased is the result of careful design by specialized engineers.
Keep this manual for future use. Follow the instructions carefully. The manufacturer is not liable for any damage caused by
improper use or incorrect assembly. Before mounting, keep the product out of the reach of children to avoid the risk of
swallowing small parts. The included screws and plugs are only suitable for solid brick, solid wood or concrete walls. For
installations on walls made of other materials, use dierent xing systems. The screws supplied are suitable for most TVs on
the market. If your screen requires dierent screws, you will need to purchase them separately. We suggest periodically
checking the stability of the wall xing and of the TV after installation.
FR
Le produit RIDEM que vous avez acheté a été conçu soigneusement par des ingénieurs spécialisés.
Conservez ce manuel pour une utilisation future. Suivez attentivement les instructions. Le fabricant n'est pas responsable
des dommages causés par une mauvaise utilisation ou un montage incorrect. Avant le montage, gardez le produit hors de
portée des enfants pour éviter le risque d'ingestion de petites pièces. Les vis et chevilles fournies ne conviennent que pour
les murs en briques pleines, en bois massif ou en béton. Pour les installations sur des murs constitués d'autres matériaux,
utiliser de diérents systèmes de xation. Les vis fournies conviennent à la plupart des téléviseurs sur le marché. Si votre
écran nécessite de vis diérentes, vous devrez les acheter séparément. Nous vous suggérons de vérier périodiquement la
stabilité de la xation murale et du téléviseur après l'installation.
DE
Das von Ihnen erworbene RIDEM-Produkt ist das Ergebnis einer sorgfältigen Konstruktion durch spezialisierte Ingenieure. Bewahren
Sie dieses Handbuch für die zukünftige Verwendung auf. Befolgen Sie die Anweisungen sorgfältig. Der Hersteller haftet nicht für
Schäden, die durch unsachgemäßen Gebrauch oder falsche Montage entstehen. Bewahren Sie das Produkt vor der Montage
außerhalb der Reichweite von Kindern auf, um die Gefahr des Verschluckens von Kleinteilen zu vermeiden. Die mitgelieferten
Schrauben und Dübel sind nur für Vollziegel-, Massivholz- oder Betonwände geeignet. Verwenden Sie für Installationen an Wänden
aus anderen Materialien andere Befestigungssysteme. Die mitgelieferten Schrauben sind für die meisten Fernseher auf dem Markt
geeignet. Wenn für Ihren Bildschirm andere Schrauben erforderlich sind, müssen Sie diese separat erwerben. Wir empfehlen, die
Stabilität der Wandbefestigung und des Fernsehgeräts nach der Installation regelmäßig zu überprüfen.
IT
Prima di procedere all’installazione, vericate la compatibilità della staa con la vostra TV. La tabella VESA mostra la distanza
dei fori che trovate sul retro della TV. Valutate inoltre l’idoneità della parete dove andrete ad applicare la staa. Nel dubbio,
sia per la scelta della staa che per il montaggio, rivolgetevi ad un installatore professionista.
EN
Before proceeding with the installation, check the compatibility of the bracket with your TV. The VESA table shows the
distance of the holes on the back of the TV. Also evaluate the suitability of the wall where you will apply the bracket. If in
doubt, both for the TV mount choice and for its assembly, contact a professional installer.
FR
Avant de procéder à l'installation, vériez la compatibilité du support avec votre téléviseur. Le tableau VESA indique la
distance des trous qui se trouve à l'arrière du téléviseur. Évaluez également la conformité du mur où vous appliquerez le
support. En cas de doute sur le choix du support ou pour le montage, contactez un installateur professionnel.
DE
Bevor Sie mit der Installation fortfahren, überprüfen Sie die Kompatibilität der Halterung mit Ihrem Fernseher. Das
VESA-Diagramm zeigt den Abstand der Löcher auf der Rückseite des Fernsehers. Bewerten Sie auch die Eignung der Wand, an
der Sie die Halterung anbringen werden. Wenden Sie sich im Zweifel sowohl bei der Auswahl der Halterung als auch bei der
Montage an einen professionellen Installateur.
ES
Antes de continuar con la instalación, verique la compatibilidad del soporte con su televisor. El gráco VESA muestra la
distancia de los agujeros que se encuentran en la parte posterior del televisor. Evalúe también la idoneidad de la pared
donde aplicará el soporte. En caso de duda, tanto para la elección del soporte como para el montaje, contacte con un
instalador profesional.
PT
Antes de prosseguir com a instalação, verique a compatibilidade do suporte com a TV. A tabela VESA mostra a distância
dos orifícios na parte traseira da TV. Avalie também a adequação da parede onde irá aplicar o suporte. Em caso de dúvida,
tanto para a escolha do suporte da TV quanto para a montagem, entre em contato com um instalador prossional.
ES
El producto RIDEM que compró es el resultado de un cuidadoso diseño por parte de ingenieros especializados.
Guarde este manual para uso futuro. Siga las instrucciones cuidadosamente. El fabricante no se hace responsable de los
daños causados por un uso inadecuado o un montaje incorrecto. Antes del montaje, mantenga el producto fuera del
alcance de los niños para evitar el riesgo de que se traguen piezas pequeñas. Los tornillos y tacos incluidos solo son
adecuados para paredes de ladrillo macizo, madera maciza o cemento. Para instalaciones en paredes de otros materiales,
utilizar diferentes sistemas de jación. Los tornillos suministrados son adecuados para la mayoría de televisores del
mercado. Si su pantalla requiere tornillos diferentes, deberá comprarlos por separado. Sugerimos vericar periódicamente
la estabilidad de la jación a la pared y el televisor después de la instalación.
PT
O produto RIDEM que adquiriu é o resultado de um projeto cuidadoso realizado por engenheiros especializados.
Guarde este manual para consulta futura. Siga as instruções cuidadosamente. O fabricante não se responsabiliza por
quaisquer danos causados por uso impróprio ou montagem incorreta. Antes de montar, mantenha o produto fora do
alcance de crianças para evitar o risco de engolirem peças pequenas. Os parafusos e buchas incluídos são adequados
apenas para paredes de tijolo maciço, madeira maciça ou betão. Para instalações em paredes de outros materiais, utilize
diferentes sistemas de xação. Os parafusos fornecidos são adequados para a maioria das TVs do mercado. Se a sua TV
necessitar de parafusos diferentes, precisará de comprá-los separadamente. Sugerimos vericar periodicamente a
estabilidade da xação na parede e da TV após a instalação.
Scan
me
IT - Per maggiori info sulla linea RIDEM e per consultare le
condizioni di garanzia, visitate il sito: www.ridem.eu
EN - Per maggiori info sulla linea RIDEM e per consultare
le condizioni di garanzia, visitate il sito: www.ridem.eu
FR - Pour plus d’infos sur la ligne RIDEM et pour consulter
les conditions de garantie, visitez le site: www.ridem.eu
DE - Für weitere Informationen über die RIDEM-Linie und
um die Garantiebedingungen einzusehen, besuchen Sie
die Website: www.ridem.eu
ES - Para obtener más información sobre la línea RIDEM y
consultar las condiciones de garantía, visite el sitio web:
www.ridem.eu
PT - Para mais informações sobre a linha RIDEM e para
consultar as condições de garantia visite o site:
www.ridem.eu
Utensili necessari/ Reccomended tools
Contenuto della confezione/ Inside the box
COMPATIBILITÀ/ COMPATIBILITY
*VESA is a registered Trademark of the Video Electronics Standards
Association
VESA 75 100 200 300 400 600
75
100
200
300
400
600
*
20 Kg-44 lbs
MAX
6,8 cm
100/200
VESA
TILT -3° +8°
14” to
43”
RDM S5
20 Kg-44 lbs
MAX
14” to
43”
✔ ✔
✔
W2
x3
W1
x3
R1
x4
M6M4
x4
Martello
Hammer
Cacciavite
Screwdriver
Trapano
Drill
Metro
Measuring tape
Matita
Pencil
Chiave inglese
Wrench
Ø10 mm
3/8”
Ø3,2 mm
1/8”
Livella a bolla
Bubble level
Manuale di istruzioni
Instruction manual
A
B
x4
C
x4
La linea RIDEM è prodotta e distribuita da:/ RIDEM line is produced and distributed by: KARMA ITALIANA srl - Via Gozzano 38/bis - 21052 Busto Arsizio - www.karmaitaliana.it - Made in China 22.1
3
1
2
4
5 6
7 8
Appoggiando la staffa alla parete, marcate i punti dove
effettuare i fori. Prima di forare accertatevi che non vi
siano cavi o tubi nella parete.
Position the bracket on the wall and mark the points
where to drill the holes. Before drilling make sure that
there are no cables or pipes inside the wall.
En posant le support sur le mur, marquez les endroits
où les trous doivent être faits.Avant de percer,
assurez-vous qu’il n’y a pas de câbles ou de tuyaux
dans le mur.
Lehnen Sie die Halterung an die Wand und markieren
Sie die Punkte, an denen die Löcher angebracht
werden sollen. Bevor Sie die Löcher bohren, stellen Sie
sicher dass keine Kabel oder Rohre in der Wand sind.
Apoyando el soporte contra la pared, marque los
puntos donde hacer los agujeros.Antes de perforar,
asegúrese de que no haya cables o tuberías en la
pared.
Posicione o suporte na parede e marque os pontos
onde fazer os furos. Antes de perfurar, certifique-se de
que não há cabos ou tubos dentro da parede.
IT
EN
FR
DE
ES
PT
Appoggiate la parte di staffa destinata alla TV e
fissatela ai fori utilizzando le viti adatte
(M4/M6) e le rondelle (R1)
Lay the plate for TV mounting and fix it to the
holes using the suitable screws (M4/M6) and
the washers (R1).
Placez la partie du support destinée au
téléviseur et fixez-la aux trous à l'aide des vis
appropriées (M4/ M6) et des rondelles (R1).
IT
EN
FR
Per pareti di mattoni o cemento, una volta effettuati i
fori ,inserite i tasselli come mostrato.
For brick or concrete walls, once made the holes, insert
the plugs as shown
Pour les murs de briques ou de béton, après avoir
percé les trous ,insérez les chevilles comme indiqué
Setzen Sie bei Ziegel- oder Betonwänden, nach dem
Bohren der Löcher die Dübel, wie gezeigt ein.
Para paredes de ladrillo o cemento, después de hacer
los agujeros, inserte los tacos como se muestra.
Para paredes de tijolo ou betão, uma vez feitos os
furos, insira as buchas conforme mostrado.
IT
EN
FR
DE
ES
PT
Fissate la staffa alla parete usando le viti incluse.
Serratele prima tramite cacciavite, quindi con una
chiave inglese.
Fix the bracket to the wall using the included screws.
Fasten them first with a screwdriver and then with a
wrench.
Fixez le support au mur à l’aide des vis incluses.
Serrez-les d'abord avec un tournevis, puis avec une clé
à molette.
Befestigen Sie die Halterung mit den mitgelieferten
Schrauben an der Wand. Ziehen Sie sie zuerst mit
einem Schraubendreher und dann mit einem
Schraubenschlüssel fest.
Fije el soporte a la pared con los tornillos incluidos.
Apriételos primero con un destornillador y luego con
una llave.
Fixe o suporte na parede usando os parafusos
incluídos. Prenda-os primeiro com uma chave de fenda,
depois com uma chave inglesa.
IT
EN
FR
DE
ES
PT
Unite le due staffe: prima la parte superiore, quindi
ruotando verso il basso lo schermo, completate
l’agganciamento.
Join the two breackets. Hook first the upper part and
then, tilting the screen downwards, complete
coupling.
Joignez les deux supports : d'abord la partie
supérieure, puis en tournant l'écran vers le bas,
complétez l'accouplement.
Verbinden Sie die beiden Halterungen: zuerst den
oberen Teil, dann drehen Sie den Bildschirm nach
unten, um die Kopplung abzuschließen.
Fije los dos soportes: primero en la parte superior,
luego volteando la pantalla hacia abajo, complete el
acoplamiento.
Junte as barras de fixação. Encaixe primeiro a parte
superior e depois, inclinando para baixo, complete a
fixação.
IT
EN
FR
DE
ES
PT
Terminate l’installazione applicando 2 viti (M6) di
sicurezza. Se necessario, prima di stringere queste due
viti, regolate l’inclinazione dello schermo.
Finish the installation by applying 2 safety screws (M6).
If necessary, before tightening these two screws, adjust
the tilting of the screen.
Terminez l'installation en appliquant 2 vis de sécurité
(M6). Si nécessaire, avant de serrer ces deux vis,
ajustez l'inclinaison de l'écran.
Schließen Sie die Installation ab, indem Sie 2
Sicherheitsschrauben (M6) anbringen. Passen Sie ggf.
vor dem Anziehen dieser beiden Schrauben den Winkel
des Bildschirms an.
Terminar la instalación aplicando 2 tornillos de
seguridad (M6). Si es necesario, antes de apretar estos
dos tornillos, ajuste el ángulo de la pantalla.
Termine a instalação aplicando 2 parafusos de
segurança (M6). Se necessário, antes de apertar esses
dois parafusos, ajuste a inclinação da TV.
IT
EN
FR
DE
ES
PT
DE
ES
PT
Platzieren Sie den Teil der Halterung für den
Fernseher und befestigen Sie ihn mit den
passenden Schrauben (M4/M6) und
Unterlegscheiben (R1) an den Löchern.
Coloque la parte del soporte destinada al
televisor y fíjela a los agurejos con los tornillos
(M4/M6) y arandelas (R1) adecuados.
Fixe a placa nos orifícios da TV, usando os
parafusos adequados (M4/M6) e as anilhas (R1).
Applicate 2 viti (M6) alla staffa che andrà
posizionata a muro, come indicato in figura.
Fix the 2 screws (M6) to the wall bracket as
shown in the picture.
Appliquer 2 vis (M6) au support qui sera
positionné sur le mur, comme indiqué sur la
figure.
IT
EN
FR
IT
EN
FR
DE
ES
PT
Per muri standard usate la punta da 10mm, per pareti in
legno usate la punta da 3,2 mm (in questo caso i tasselli
non saranno necessari).
For normal walls use the 10mm tip, for wooden walls
use the 3,2 mm tip (in this case plugs will not be
necessary).
Pour les murs ordinaires utilisez la pointe de 10mm,
pour les murs en bois utilisez la pointe de 3,2 mm (dans
ce cas les chevilles ne seront pas nécessaires).
Verwenden Sie für Standardwände den 10-mm-Bohrer
und das 3,2-mm-Bit für Holzwände (in diesem Fall die
Dübel werden nicht benötigt).
Para paredes estándar utilice la broca de 10 mm, para
paredes de madera utilice la broca de 3,2 mm (en este
caso los tacos no serán necesarios).
Para paredes padrão use a punta de 10mm, para
paredes de madeira use a ponta de 3,2 mm. (nesse
caso las buchas não serão necessárias)
Bringen Sie 2 Schrauben (M6) an der Halterung
an, die an der Wand positioniert wird, wie in der
Abbildung gezeigt.
Aplicar 2 tornillos (M6) al soporte a fijar a la
pared, como se muestra en la figura.
Fixe os 2 parafusos (M6) ao suporte de parede
conforme indicado na imagem.
DE
ES
PT
X
W2
3DJHRI

%
%%
%
5
:
::
:

:
::
:

:
::
:

(
((
(
5
:
::
:

:
::
:

:
::
:

(
((
(

4A
4B
The anchor must be
sunk up to 3/8" / 10 mm
into the plaster coating
10mm
3/8"
x Min 2
Min 4
Max 9
X
2
3/4
" / 70mm
2
3/4
" / 70mm
1/4" / 6mm
3/8" / 10mm

$
$$
$
2
3/4
" / 70mm
5/32" / 4mm
3,2 mm / 1/8”
3,2 mm / 50mm
Drill
-3° +8°
Drill
3DJHRI

%
%%
%
5
:
::
:

:
::
:

:
::
:

(
((
(
5
:
::
:

:
::
:

:
::
:

(
((
(

4A
4B
The anchor must be
sunk up to 3/8" / 10 mm
into the plaster coating
10mm
3/8"
x Min 2
Min 4
Max 9
X
2
3/4
" / 70mm
2
3/4
" / 70mm
1/4" / 6mm
3/8" / 10mm

$
$$
$
2
3/4
" / 70mm
5/32" / 4mm
10 mm / 3/8”
10mm / 50mm

Produkt Specifikationer

Mærke: Ridem
Kategori: Wandstøtte
Model: RDM S5

Har du brug for hjælp?

Hvis du har brug for hjælp til Ridem RDM S5 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Wandstøtte Ridem Manualer

Ridem

Ridem RDM S6 Manual

6 September 2024
Ridem

Ridem RDM S1 Manual

6 September 2024
Ridem

Ridem RDM S11 Manual

6 September 2024
Ridem

Ridem RDM S5 Manual

6 September 2024
Ridem

Ridem RDM S8 Manual

6 September 2024
Ridem

Ridem RDM S3 Manual

6 September 2024
Ridem

Ridem RDM S4 Manual

6 September 2024

Wandstøtte Manualer

Nyeste Wandstøtte Manualer

SMART Technologies

SMART Technologies WSE-410 Manual

28 Januar 2025
NeoMounts

NeoMounts FL40-450BL12 Manual

14 Januar 2025
Magnavox

Magnavox M-T00521 Manual

7 Januar 2025
Magnavox

Magnavox M-T00522 Manual

7 Januar 2025
One For All

One For All WM 4929 Manual

5 Januar 2025
One For All

One For All WM 6919 Manual

5 Januar 2025
Fellowes

Fellowes 91693 Manual

4 Januar 2025
Rocketfish

Rocketfish RF-TVLFMA Manual

2 Januar 2025
One For All

One For All WM6652 Manual

1 Januar 2025
One For All

One For All WM6452 Manual

1 Januar 2025
