PM-50s Personal Monitor-Verstärker

Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen

Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de

Max. Eingangspegel -20 dB maximal, XLR, ........................

1 kΩ symmetrisch, 20 dB Monitor

Ausgangsimpedanz......................... 10 Ω

Verstärkung .................................... 15 dB (TRS Klinke), 50 dB (XLR)

Übertragungsbereich 20…20 000 Hz ......................

Störspannungsabstand 90 dB ...................

Betriebsspannung ........................... 9…18 V=

Netzgerät PS-27E (im Lieferumfang) .......................................

Abmessungen 7,6 x 6 x 3,2 cm (B x H x T) .................................

Gewicht 450 g ...........................................

Technische Änderungen vorbehalten.

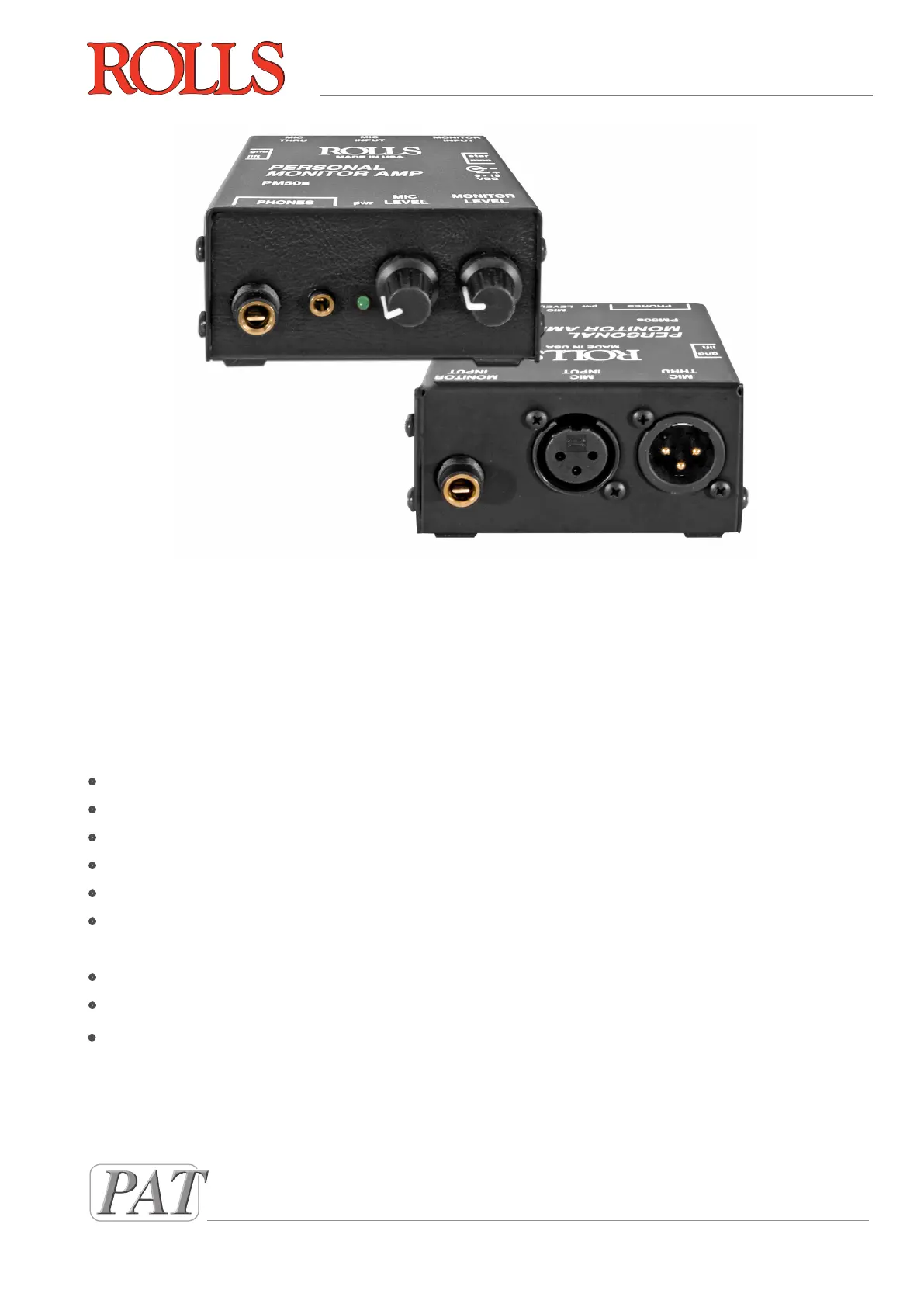

Mit dem Modell PM-50s bietet ROLLS ein kompaktes Monitor-Verstärker-System für die Zumischung eines

Mikrofons und eines Stereo- oder Mono-Linepegelsignal in einen Monitormix. Ideal im Studio- oder Live-

Betrieb. Kopfhörerausgänge mit hohen Wiedergabepegeln auf 3,5- und 6,3-mm-Stereo-Klinkenbuchsen.

Getrennte Pegelsteller Mic- und Monitorpegel. PM-50s für Netz- oder 9-V-Batteriebetrieb. Netzgerät PS27E

wird mitgeliefert.

Monitor-Verstärker im Pocketformat!

• Kompaktes Monitor-Verstärker-System

• Mikrofon-Eingang mit Loop (XLR)

• XLR-Loop mit Ground-Lift

• Mono-/Stereo Monitor-Eingänge (Klinke)

• Getrennte Pegelsteller für Mic/Monitor

• Hochpegelige Kopfhörer-Ausgänge

auf 3,5- und 6,3-mm-Klinkenbuchsen

• Modell 50s für Netzbetrieb

• Netzteil PS27E wird mitgliefert

Optionales Zubehör

MSC-106 Mikrofonstativ-Halteklammer

BC-17 Gürtelklip, PS-16 Power Center für Versorgung von

Monitorsignal und DC über 6,3 mm Klinke für 4 PM50

•

FEATURES TECHNISCHE DATEN

PM-50s Personal Monitor-Verstärker

Pro Audio Technik Ltd. · Technologiezentrum Herzbachtal · Zum Wartturm 15 · 63571 Gelnhausen

Fon: (06051) 9140-0 Fax: 9140-59 · mail@proaudio-technik.de · www.proaudio-technik.de

BEDIENANLEITUNG und WARNHINWEISE

©Wikipedia

on off on off

Netzeinschaltkontrolle

Position AUS Position EIN

Anschlüsse / Verbindungen

Die Abbildung unten zeigt an einem Beispiel, wie das Modell PM-50S angeschlossen wird, um korrekten und sicheren

Betrieb zu gewährleisten.

Achtung:

Dieses Gerät wird mit einem externen Netzgerät Rolls PS27E, das dem Gerät beiliegt, betrieben. Das Netzgerät kann an jeder

hausüblichen 230-V-Wechselspannungs-Schutzkontaktsteckdose betrieben werden. Andere Netzgeräte dürfen nur nach

Rücksprache mit einem hierfür qualizierten Techniker oder mit Ihrem Fachhändler genutzt werden. Für Fehler, die durch

Fremd-Netzgeräte verursacht werden, haften wir nicht. Bei Önen des Gerätes sowie des Netzgerätes entfällt jeder Garantie-

anspruch. Zudem möchten wir auf eine eventuell lebensgefährliche Gefahr durch Stromschlag hinweisen. Elektrische Geräte

dürfen lediglich durch autorisierte Servicestellen bzw. die Fa. Pro Audio-Technik Ltd., 63571 Gelnhausen geönet werden.

In Reklamationsfällen, im Fall von Fehlfunktion oder Ausfall sind die Geräte ungeönet an diese Firmen zu überstellen.

(1) LINE INPUT zum Anschluss eines 6,3-/3,5-mm-Klinkensteckers (Stereo oder Mono). Belegung STEREO: Tip (3) - Ring

(2) - Sleeve/Abschirmung (1). Belegung MONO Tip (3) - Sleeve (1). Pinbelegung siehe Zeichnung links.

(2) MIC INPUT zum Anschluss eines Mikrofons (dynamisch oder Kondensator). Belegung: Signal symmetrisch an (2) und

(3), Masse an (1). Pinbelegung siehe Zeichnung links. Werkseitig liegt Pin 1 des XLR an Masse. Zur Massetrennung siehe

Hinweis unten).

Monitor-Kopfhörerbuchse

für Kopf- oder Ohrhörer mit 3,5- und

6,3-mm-Stereo-Klinkenstecker (1)*

Pegelsteller für Eingangssignale mit Mikrofonpegel

Pegelsteller für den Monitorpegel

XLR-Eingang für symmetrische Mikrofone (2)*

XLR-Eingang für Signaldurchschleifung von

symmetrischen Mikrofonsignalen zu einem

anderem Mixer oder anderem Gerät

Monitor- (Line)-Eingangsbuchse

für 6,3-mm-Stereo-Klinkenstecker,

z.B. für Linepegel-Signale von CD-Deck

oder Monitor-Ausgängen externer Geräte

Massetrennung

Auf der linken Seite des Gerätes bendet sich ein 3stuger Jumper, dessen

Funktion mit Hilfe des aufgesteckten Brückenclips bei Bedarf verändert

werdeb kann. Der aufgesteckte Clip wird hierzu mit einer kräftigen Pinzette

oder einer spitzen Schnabelzange abgezogen, und um 180° gedreht, wieder

aufgesteckt. In der ausgeschalteten OFF-Position ist der mittlere mit dem

linken Kontakt verbunden. In der aktivierten ON-Postion erfolgt eine Verbin-

dung vom mittleren mit dem rechten Pin. Bitte beachten Sie hierzu auch das

Siebdrucklabel mit den Symbolen der Schalterstellung.
