Side 1/4

Avda. de la Serra 100

08460 Palautordera

BARCELONA (ESPAÑA)

Tel. +34 93 848 24 00

Fax +34 93 848 22 05

sst@salicru.com

SALICRU.COM

www.linkedin.com/company/salicru

sst@salicru.com

Gama de Productos

Sistemas de Alimentación Ininterrumpida

(SAI)

Estabilizadores - Reductores de flujo luminoso

Fuentes de Alimentación

Onduladores Estáticos

Inversores Fotovoltaicos

Estabilizadores de Tensión

Variadores de Frecuencia

La red de servicio y soporte técnico , la red comercial (S.S.T.)

y la información sobre la garantía está disponible en nuestro

sitio web: www.salicru.com

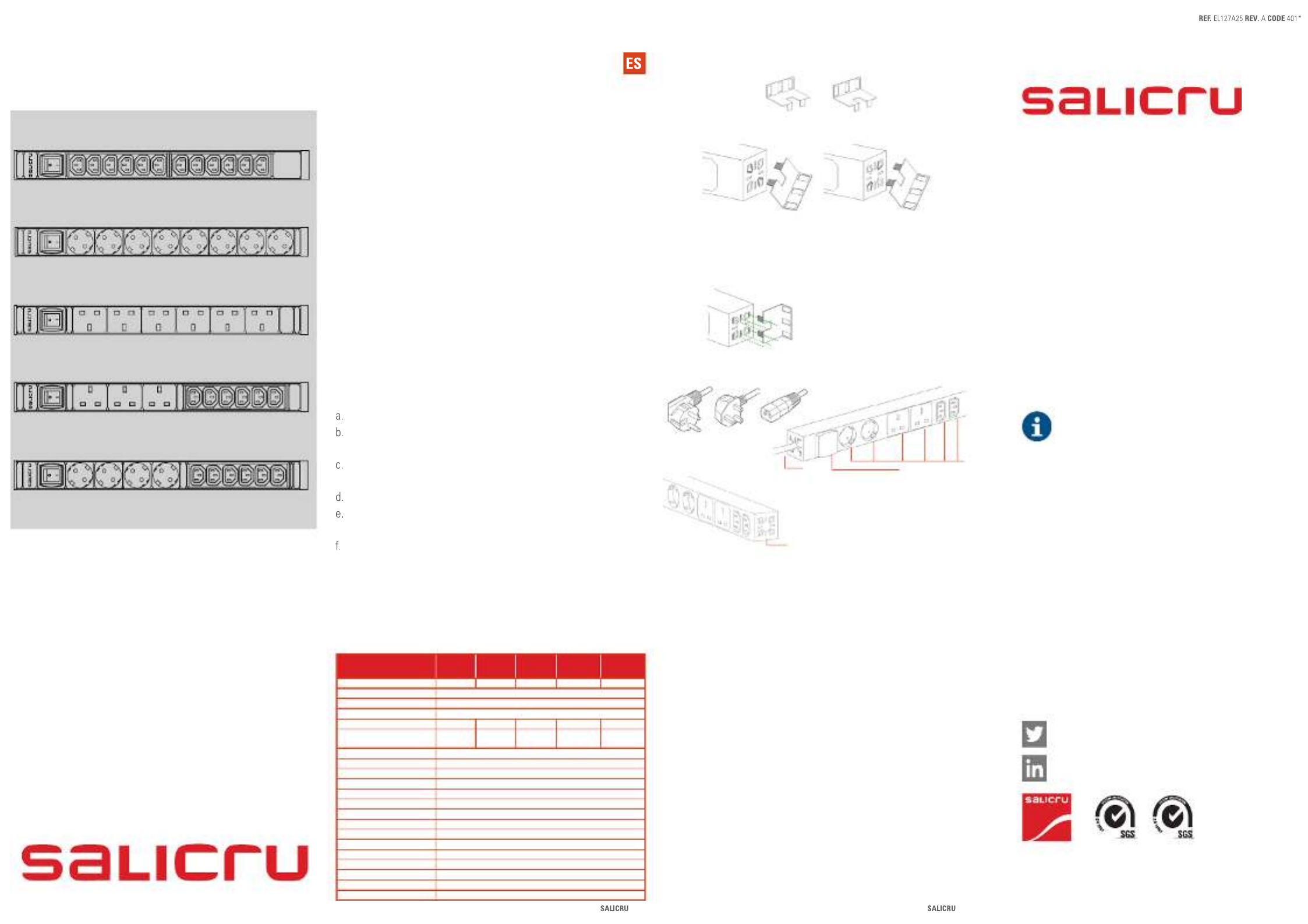

MANUAL DE USUARIO

SPS.12F. PDU C13/C14

SPS.8F. PDU SCH/SCH

SPS.6F. PDU UK/UK

SPS.3F+6F. PDU UK+C13/C14

SPS.4F+6F. PDU SCH+C13/C14

Fig. 1. Soportes metálicos [x2] / Metal brackets / Supports métalliques /

Metallhalterungen / Suportes metálicos

Fig. 2. Instalación con una inclinación de 45º hacia arriba o con una

(izq.)

inclinación de 45º hacia abajo / (dcha.) Installation with an angle of 45º

upwards or at an angle of 45º downwards / Installatino avec une inclinaison

de 45° vers le haut ou avec une inclinaison de 45° vers le bas / Installation mit

einer Neigung von 45° nach oben oder mit einer Neigung von 45° nach unten

/ Instalação com uma inclinação de 45º para cima ou com uma inclinação de

45º para baixo

Fig. 3. Instalación horizontal / Horizontal installation / Installation horizontale /

Horizontale Installation / Instalação horizontal

1 2+3

1. Cable de alimentación resistente con conector C14, SCH o UK.

Heavy-duty power cable with C14, SCH or UK connector.

Câble d’alimentation résistant avec connecteur C14, SCH ou UK.

Widerstandsfähiges Netzkabel mit Stecker C14, SCH oder UK.

Cabo de alimentação resistente com conector C14, SCH ou UK.

2. Interruptor de encendido/apagado. La luz roja indica interruptor en posición

“On” y tomas de salida con tensión.

On/off switch. The red light indicates switch in ‘On’ position and output sockets with voltage.

Interrupteur de mise sous/hors tension. Le voyant lumineux rouge indique que l’interrupteur est

en position « On » et que les prises de sortie sont alimentées.

Ein-/Aus-Schalter. Das rote Licht zeigt an, dass der Schalter in der Stellung „On“ ist und an den

Ausgangsbuchsen Spannung anliegt.

Interruptor para ligar/desligar. A luz vermelha indica o interruptor na posição “On” e tomadas

de saída com tensão.

3. Tapa protectora de interruptor de encendido/apagado.

On/off switch protective cover.

Couvercle de protection de l’interrupteur de mise sous/hors tension.

Schutzabdeckung des Ein-/Aus-Schalters.

Tampa protetora do interruptor para ligar/desligar.

4. Bases de enchufe tipo C13, SCH o UK.

C13, SCH or UK sockets.

Bases de prise type C13, SCH ou UK.

Ausgangssteckdosenleisten, Typ C13, SCH oder UK.

Bloco de tomadas tipo C13, SCH ou UK.

5. Ranuras para colocación de soportes para ﬁjación a guías de rack.

Slots for placement of brackets for ﬁxing to rack rails.

Rainure pour installer les supports de ﬁxation sur les guides du rack.

Schlitze zur Anbringung der Halterungen für die Befestigung an die Rackführungen.

Ranhuras para a colocação de suportes para ﬁxação em calhas de rack.

UNIDAD DE DISTRIBUCIÓN DE ENERGÍA / POWER DISTRIBUTION UNIT / UNITÉ DE DISTRIBUTION D’ÉNERGIE /

STROMVERTEILUNGSEINHEIT / UNIDADE DE DISTRIBUIÇÃO DE ENERGIA

Funcionalidades

La PDU de Salicru es una Unidad de Distribución de Energía de

diseño robusto que permite distribuir a múltiples dispositivos energía

proveniente de la red, de un SAI o de un generador. El dispositivo se

suministra sin elementos que puedan interrumpir el ﬂujo de energía,

como ﬁltros o protecciones contra sobretensiones, de manera que la

alimentación de los dispositivos queda asegurada.

La PDU se suministra con un interruptor de encendido/apagado

que permite conectar o interrumpir el suministro de energía a los

dispositivos alimentados por la misma.

El interruptor posee un indicador luminoso rojo que se enciende

cuando la PDU transmite energía a los dispositivos conectados a la

misma.

La PDU se suministra con dos soportes metálicos (Fig. 1) que permiten

la instalación en las guías del rack.

Instalación

Los soportes de ﬁjación metálicos permiten instalar la PDU en tres

posiciones: horizontal (Fig. 2), con una inclinación de 45º hacia arriba

o con una inclinación de 45º hacia abajo, como se muestra en la Fig. 3.

Conexionado

Los pasos a seguir para la instalación son los siguientes:

Fijar la PDU en el rack con los soportes de ﬁjación.

Conectar a la PDU los dispositivos a los que se desea distribuir

la energía.

Asegurarse de que el interruptor de la PDU está en posición 0

“Off”.

Conectar la PDU a la fuente de alimentación.

Pulsar el interruptor de la PDU, pasándolo a la posición 1 “On”. Se

encenderá el indicador luminoso rojo.

Cubrir el interruptor con la tapa.

Funcionamiento

La PDU funciona en forma automática en todo momento. Los

dispositivos conectados a la misma reciben energía siempre que el

indicador luminoso rojo del interruptor de encendido/apagado esté

activado.

MODELO

SPS.12F. PDU

C13/C14

SPS.8F. PDU

SCH/SCH

SPS.6F. PDU

UK/UK

SPS.3F+6F. PDU

UK+C13/C14

SPS.4F+6F. PDU

SCH+C13/C14

Corriente nominal 10 16 13 10 10

Tensión nominal 230 V AC

Frecuen ia de entrada 50 / 60 Hzc

Voltaje de salida 100 / 250 V AC

Tipo de conectores de entrada C14 SCH UK C14 C14

Tipo (cantidad) de conectores salida C13 (12) SCH (8) UK (6) UK (3) +

C13 (6)

SCH (4) +

C13 (6)

Filtro EMI/RFI No

Protección sobretensiones No

IP IP20, utilizar solamente en local seco

Dimensiones (AnxPxAl) 443 x 51 x 44 mm

Dimensiones de envío 525 x 75 x 55 mm

Peso/Peso de envío 0,8 kg / 0,9 kg

Longitud cable alimentación 1,5 m

Interruptor encendido/apagado Sí

Soportes de fijación Dos

Altitud máx. trabajo/almacenado 3.048 m / 15.240 m

Temp. de trabajo/almacenado 0 a 50ºC / -15 a 60ºC

Humedad de trabajo/almacenado 5 a 95% / 5 a 95%

Protección infantil en las tomas Sí

Gestión de Calidad y Ambiental ISO 9001 e ISO 14001

RoHS Sí

Produkt Specifikationer

Mærke:	Salicru
Kategori:	Ikke kategoriseret
Model:	SPS.8F. PDU SCH/SCH
Type:	Strømbar
Tænd-/slukkontakt:	Ja
Vekselstrømsindgangsfrekvens:	50 - 60 Hz
Bredde:	442 mm
Dybde:	51 mm
Højde:	44 mm
Vægt:	800 g
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-15 - 60 °C
Driftstemperatur (T-T):	0 - 50 °C
Husmateriale:	Aluminium
Strømkilde:	Vekselstrøm
Certificering:	IEC 60950 ; DIN EN 50525-2-11 ; IEC 61058-1:2002/A2:2008, IEC 60884-1; UNE 20315-1-1; EN 60320-1; EN 60320-3, ISO 9001, ISO 14001
Kabellængde:	1.5 m
Bæredygtighedscertifikater:	RoHS
Indgangsspænding:	100 - 250 V
Indgangsstrøm:	16 A
Strømstiktype:	Type F (CEE 7/4)
Størrelse:	19 "
AC udgange, antal:	8 AC stikkontakt(er)
Rackkapacitet:	1U
Sokkel type:	Type F
