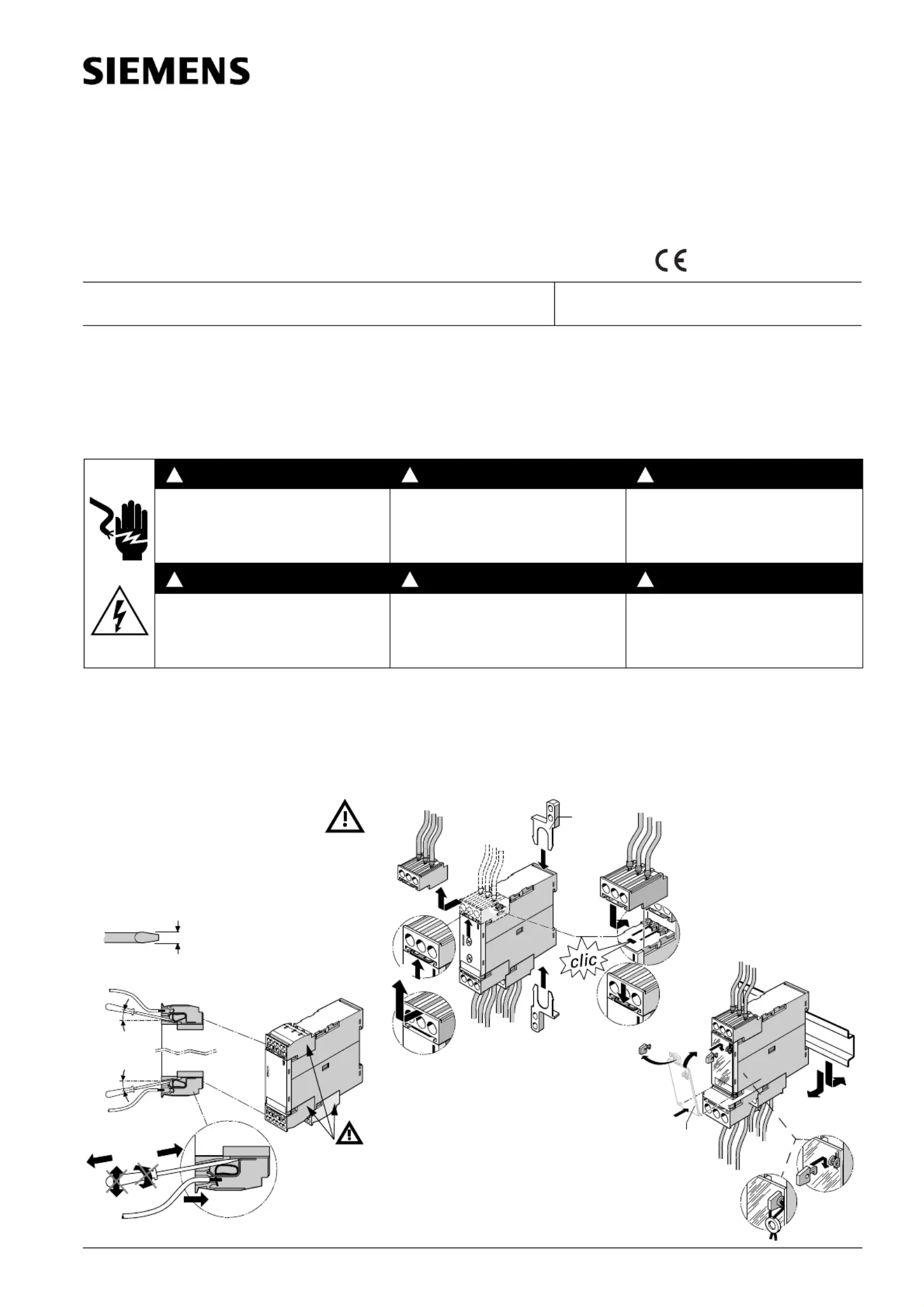

Side 1/4

EN 60 947, IEC 60 947

GWA 4NEB 927 0402-10 DS 02 Last update: 15 September 2006

Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.

Read and understand these instructions before installing, operating, or maintaining the equipment.

Ne pas installer, utiliser ou intervenir sur cet équipement avant d'avoir lu et assimilé ces instructions.

Leer y comprender este instructivo antes de la instalación, operación o mantenimiento del equipo.

Leggere con attenzione queste istruzioni prima di installare, utilizzare o eseguire manutenzione su questa apparecchiatura.

Ler e compreender estas instruções antes da instalação, operação ou manutenção do equipamento.

Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet.

Reliable functioning of the equipment is only ensured with certified components.

Le fonctionnement sûr de l'appareil n'est garanti qu'avec des composants certifiés.

El funcionamiento seguro del aparato sólo está garantizado con componentes certificados.

Il funzionamento sicuro dell'apparecchiatura è garantito soltanto con componenti certificati.

O funcionamento seguro do aparelho apenas pode ser garantido se forem utilizados os componentes certificados.

GEFAHR DANGER DANGER

Gefährliche Spannung.

Lebensgefahr oder schwere

Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und

Gerät spannungsfrei schalten.

Hazardous voltage.

Will cause death or serious injury.

Disconnect power before working on equip-

ment.

Tension dangereuse.

Danger de mort ou risque de blessures

graves.

Mettre hors tension avant d’intervenir sur

l’appareil.

PELIGRO PERICOLO PERIGO

Tensión peligrosa.

Puede causar la muerte o lesiones

graves.

Desconectar la alimentación eléctrica antes

de trabajar en el equipo.

Tensione pericolosa.

Può provocare morte o lesioni gravi.

Scollegare l’alimentazione prima di

eseguire interventi

sull’apparecchiatura.

Tensão perigosa.

Perigo de morte ou ferimentos graves.

Desligue a corrente antes de

trabalhar no equipamento.

! ! !

SIRIUS

Überwachungsrelais zur Phasenfolge- und Unterspannungsüberwachung

Monitoring Relays for Phase-Sequence and Undervoltage Monitoring

Relais de surveillance pour l’ordre et surveillance de minimum de tension

Relé de vigilancia de secuencias y relé de vigilancia de mínima tensión

Relè di sorveglianza della sequenza delle fasi e sorveglianza del sottovoltaggio

Relé de monitorização de seqüência das fases e vigilância de subtensão

3UG4513

Betriebsanleitung Operating Instructions Instructions de service

Instructivo Istruzioni operative Instruções de Serviço

Bestell-Nr./Order No.: 3ZX1012-0UG45-1AA1

1. U = 0 V

2. a, b, c, d

3RP1903

3RP 1902

A, B, C

Kodiert

Coded

Codé

Cifrado

Codificato

Codificado

~10°

DIN ISO 2380 -1A 0,5 x 3

3mm

2 3ZX1012-0UG45-1AA1

Beschreibung:

Das Überwachungsrelais ist eigenversorgt, Messspannung = Versorgungsspannung.

Das Überwachungsrelais 3UG4513 überwacht die Phasenfolge, den Phasenausfall einer der drei Phasen und das Unterschreiten von mindestens einer

Aussenleiterspannung der eingestellten Netz-Nennspannung um 20% in einem dreiphasigen Netz.

Wird die Netzspannung eingeschaltet, leuchtet die grüne LED. Liegt eine richtige Phasenfolge an den Klemmen L1-L2-L3 und liegt die überwachte Aussen-

leiterspannung im zulässigen Bereich der eingestellten Netz-Nennspannung (3~U

), zieht das Ausgangsrelais an. Bei falscher Phasenfolge blinkt die rote

LED und das Relais zieht nicht an. Sinkt die überwachte Aussenleiterspannung symmetrisch (alle drei Phasenspannungen gleichzeitig) oder asymmetrisch

(nur eine Phasenspannung) um mehr als 20% unter den frontseitig eingestellten Wert der Netz-Nennspannung fällt nach Ablauf der frontseitig eingestellten

Zeit (Delay) das Ausgangsrelais ab und die rote LED leuchtet dauerhaft.

Bei Ausfall einer Phase fallen die Relais sofort ab und die rote LED leuchtet dauerhaft.

Zur Beachtung:

Die rote LED ist eine Fehlerdiagnoseanzeige und zeigt nicht den aktuellen Relaiszustand!

Das Überwachungsrelais 3UG4513 ist nur für Netzfrequenzen von 50/60 Hz geeignet!

Description:

The monitoring relay has its own supply, measured voltage = supply voltage.

The 3UG4513 monitoring relay monitors the phase sequence, the phase failure of one of the three phases and whether the voltage of a least one outer con-

ductor falls below the set line rated voltage by at least 20% in a 3-phase network.

When the line voltage is switched on, the green LED lights up. If the correct phase sequence is applied to the terminals L1-L2-L3 and the monitored outer

conductor voltage lies within the permissible range of the set line rated voltage (3~U

), the output relay picks up. If the wrong phase sequence is applied, the

red LED blinks and the relay does not pick up. If the monitored outer conductor voltage falls below the value set on the front for the line rated voltage by more

than 20% either symetrically (all three phases at once) or asymmetrically (only one phase voltage), the output relay drops out after the delay set on the front

and the red LED lights up.

If one of the phases fails, the relays drop out immediately and the red LED lights up.

Attention:

The red LED is an error diagnosis inidcator and does not show the current state of the relay!

The 3UG4513 monitoring relay is only suitable for network frequencies of 50/60 Hz!

Description:

Le relais de surveillance est auto-alimenté, tension de mesure = tension d'alimentation.

Le relais de surveillance 3UG4513 surveille l’ordre des phases, la défaillance des phases à l’une des trois phases et le dépassement par le bas de 20% d’au

moins une tension de conducteur externe par rapport à la tension nominale de réseau réglée dans un réseau triphasé.

La LED verte s’allume à la mise sous tension de réseau. Le relais de sortie est excité si l’ordre des phases aux bornes aux bornes L1-L2-L3 est correct et si

la tension de conducteur externe surveillée se situe dans le domaine admissible de la tension nominale de réseau réglée (3~U

). La LED rouge clignote en

cas d’ordre de phases incorrect et le relais retombe. Si la tension surveillée du conducteur externe retombe de façon symétrique (les trois tensions de phase

simultanément) ou de façon asymétrique (uniquement une tension de phase) de plus de 20% sous la valeur réglée en face avant de la tension nominale de

réseau, le relais retombe après écoulement du temps (delay) réglé en face avant et la LED rouge est allumée en permanence.

En cas de défaillance de phase, les relais retombent immédiatement et la LED rouge est allumée en permanence.

A respecter :

La LED rouge signale le diagnostic des défauts mais n’indique pas l’état actuel du relais !

Le relais de surveillance 3UG4513 est approprié uniquement pour les fréquences de réseaux de 50/60 Hz !

Descripción:

El relé de vigilancia funciona con autoalimentación, tensión de medida = tensión de alimentación.

El relé de vigilancia 3UG4513 controla la secuencia de fases y detecta las caidas de la tensión fase-neutro a un nivel inferior al 80% del valor de tensión

nominal de la red, así como los fallos de fases en una red trifásica.

Aplicando la tensión de red, se ilumina el LED verde. El contacto del relé de salida se cierra en condiciones de secuencia de fases correcta en los bornes

L1-L2-L3 y tensión fase-neutro admisible, a partir de la tensión nominal de la red (3~U

). De lo contrario, aparece parpadeando el LED rojo, y el contacto del

relé de salida no reacciona. Al caer la tensión fase-neutro de forma simétrica (las tres tensiones a la vez), o bien de forma asimétrica (sólo una de las tres

tensiones), a un nivel inferior al 80% del valor nominal de tensión de red, se abre el contacto del relé de salida transcurrido el tiempo de retardo (Delay) y se

ilumina el LED rojo (valores de tensión nominal y tiempo de retardo ajustados en la parte frontal del dispositivo).

Al fallar una de las fases, los contactos de los relés se abren de forma inmediata y se ilumina el LED rojo.

¡Atención!

El LED rojo constituye un indicador de fallos, sin proporcionar información alguna sobre el estado del propio relé.

El relé de vigilancia 3UG4513 únicamente se puede utilizar con una frecuencia de red de 50/60 Hz!

Deutsch

English

Français

Español

Produkt Specifikationer

Mærke:	Siemens
Kategori:	Ikke kategoriseret
Model:	3UG4513
Vekselstrømsindgangsfrekvens:	50 / 60 Hz
Vægt:	145.15 g
Produktfarve:	Grå
Pakkedybde:	99 mm
Pakkebredde:	29 mm
Pakkehøjde:	107 mm
Wi-Fi:	Ingen
Driftstemperatur (T-T):	-25 - 60 °C
Dimensioner (BxDxH):	22.5 x 91 x 92 mm
Certificering:	EAC\nUL\nCCC
LED-indikatorer:	Ja
Fjernbetjent:	Ingen
Bæredygtighedscertifikater:	CE, REACH, RoHS, WEEE
Oprindelsesland:	Tyskland
Overholdelse af bæredygtighed:	Ja
Antal poler:	3
Antal kontakter:	2
