Side 1/6

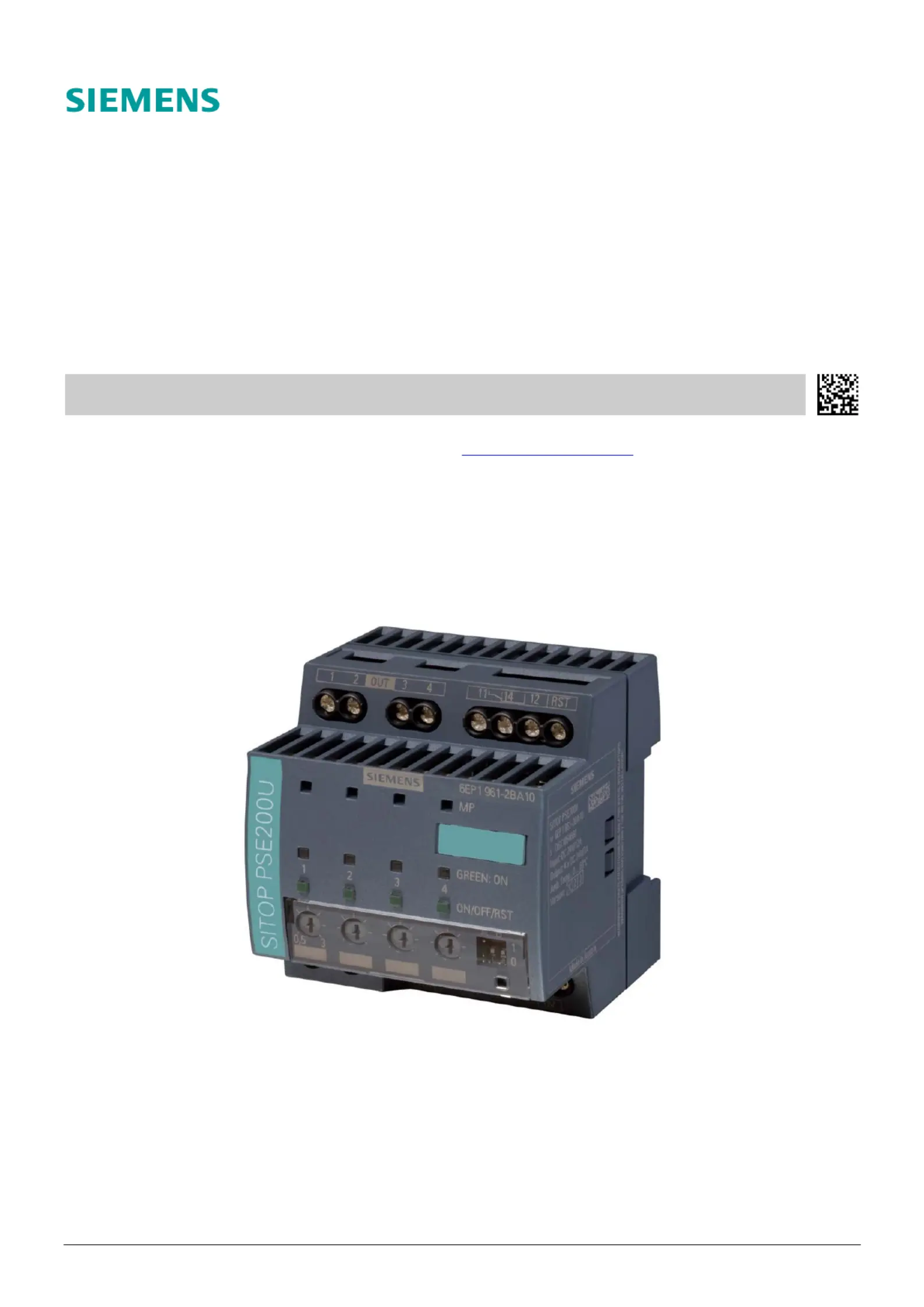

SITOP PSE200U 3 A 1 / 6 C98130-A7579-A100-1-7419

SITOP PSE200U 3 A 6EP1 961-2BA11

Selektivitätsmodul

Selectivity module

Betriebsanleitung Best.-Nr. C98130-A7579-A100-1-7419

Operating instructions

Instructions de service voir Internet

Istruzione per l'uso vedi Internet www.siemens.de/sitop

Instrucción de servicio véase Internet

Deutsch

SITOP PSE200U 3 A 2 / 6 C98130-A7579-A100-1-7419

WARNUNG / Gefahr durch elektrischen Schlag

Der Betrieb des Gerätes ist nur für den Betrieb an 24 V-Gleichspannung (Schutzkleinspannung) geeignet. Direkter Anschluss dieser Geräte an das 110 V,

230 V oder 400 V Netz, sowie Netze höherer Spannung kann deshalb zu Tod oder schweren Körperverletzungen sowie zu erheblichen Sachschäden führen.

Nur entsprechend qualifiziertes Fachpersonal darf an diesem Gerät oder in dessen Nähe arbeiten. Der einwandfreie und sichere Betrieb dieses Gerätes setzt

sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage voraus.

ACHTUNG

Nur geschultes Personal darf das Gerät öffnen. Elektrostatisch gefährdete Bauelemente (EGB)

Entsorgungsrichtlinien

Verpackung und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.

Das Produkt selbst darf nicht über den Hausmüll entsorgt werden.



Hinweis

Diese Betriebsanleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen und kann auch nicht jeden denkbaren Fall der Auf-

stellung, des Betriebes oder der Instandhaltung berücksichtigen. Weiterführende Hinweise erhalten Sie über die örtliche Siemens-Niederlassung bzw. über

die Homepage http://www.siemens.de/sitop. Technische Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt der deutsche Text.

Beschreibung und Aufbau

Das elektronische Selektivitätsmodul SITOP PSE200U ist ein Einbaugerät zur Montage auf Normprofilschiene DIN EN 60715-35×7,5/15 (siehe Abbildung 1). Für die

Installation des Gerätes sind die einschlägigen DIN/VDE-Bestimmungen oder länderspezifischen Vorschriften zu beachten.

SITOP PSE200U ist ausgelegt zum Anschluss an geregelte 24 V DC-Stromversorgungen mit einem Ausgangsstrom von bis zu 40 A.

Mit SITOP PSE200U kann die von einer geregelten Stromversorgung erzeugte DC 24 V Ausgangsspannung auf vier Verbraucherkreise aufgeteilt werden (siehe Abbil-

dung 2). Für jeden Ausgang (1) kann der Nennstrom mit einem Potentiometer (5) individuell im Bereich von 0,5…3 A eingestellt werden. Bei Überschreitung des

Nennstroms wird der Ausgang nach einer gewissen Zeit automatisch abgeschaltet und kann nach einer Wartezeit mittels Taster (4) oder Fern-Reset (7) wieder einge-

schaltet werden. Der Taster (4) dient auch zum manuellen Schalten eines Ausgangs. Über eine LED (3) wird der Status des Ausgangs angezeigt.

Der aktuelle Ausgangsstrom eines Verteilerkreises kann durch Messen der Spannung an MP (2) gegen 0V (11) ermittelt werden. 1 V entspricht dabei 1 A.



Die Potentiometer (5) sind vorsichtig zu betätigen (max. Drehmoment ist 0,04 Nm).



Bei Anwendung unter Ex-Schutz-Bedingungen dürfen die Taster und Potentiometer nur bedient werden, wenn die direkte Umgebung des Gerätes nachweislich

zonenfrei ist.

Betrieb

Betriebszustände, Signalisierung, Reaktionen

Zustand LED Summensignal Taster wird gedrückt Fern-Reset aktiv



Gerätehochlauf 1) aus inaktiv — —



Ausgang eingeschaltet Grün aktiv

Ausgang abschalten, ⇒



—



Ausgangsstrom > Nennstrom

(100 %)

2) Grün blinkend aktiv

Ausgang abschalten, ⇒



—



Ausgang wurde automatisch

abgeschaltet

3) Rot inaktiv — —



automatische Abschaltung kann

zurückgesetzt werden

Rot blinkend inaktiv

Ausgang einschalten, ⇒

 Ausgang einschalten, ⇒ 



Ausgang manuell ausgeschaltet 4) Orange blinkend aktiv

Ausgang einschalten, ⇒



—



Ausgang defekt (interne Sicherung

hat ausgelöst)

aus inaktiv — —



Geräteübertemperatur 5) rotes Lauflicht inaktiv — —

1) Nach Abschluss des Gerätehochlaufs werden die Ausgänge unter Beachtung der eingestellten Zuschaltverzögerung eingeschaltet. ⇒



2) Der Ausgang wird gemäß Abschaltcharakteristik automatisch abgeschaltet. ⇒



3) Nach einer Wartezeit von typ. 20 Sekunden kann der Ausgang wieder eingeschaltet werden. ⇒



Die noch offene Wartezeit wird beim Ausschalten des Geräts gespeichert und beim Wiedereinschalten abgewartet.

4) Der Zustand wird beim Ausschalten des Geräts gespeichert.

5) Nach dem Abklingen der Übertemperatur kann der Ausgang wieder eingeschaltet werden. ⇒



Einstellung der Zuschaltverzögerung

Die Zuschaltung der Ausgänge erfolgt nach dem Erreichen einer Mindesteingangsspannung (Zuschaltschwelle) automatisch.

Bei bestimmten Lasten kann ein sequentielles Zuschalten erforderlich sein, um Einschaltspitzenströme zu reduzieren. Zu diesem Zweck kann über einen 2-poligen

Schalter (9) eine von vier möglichen Varianten ausgewählt werden. Dabei werden die Ausgänge zeitverzögert zueinander in fester Reihenfolge (Ausgang 1 » 2 » 3 »4)

zugeschaltet.

A B

keine Verzögerung, alle vier Ausgänge werden

gleichzeitig zugeschaltet (Auslieferungszustand)

A B

25 ms Verzögerung zwischen dem

Zuschalten der Ausgänge

100 ms Verzögerung zwischen dem

Zuschalten der Ausgänge

A B

lastabhängiges Zuschalten:

der nächste Ausgang wird zugeschaltet, sobald beim vorherigen Ausgang der Strom unter dem eingestellten Nennwert liegt
