Side 1/8

PULSER/D

1692C APR 13

Box 116

428 22 KÅLLERED SWEDEN

Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50

INSTRUKTION INSTRUKTION

Triac-regulator för steglös styrning

av elvärme

PULSER/D är en steglös effektregulator för elvärmestyrning med

automatisk spänningsanpassning. Regulatorn arbetar steglöst ge-

nom tidsproportionell styrning - Förhållandet mellan tilltid och fråntid

avpassas efter det rådande effektbehovet.

PULSER/D är endast avsedd för elvärmestyrning. Reglerprincipen

gör att den inte kan användas till motor- eller belysningsstyrning.

PULSER/D kan inte användas för styrning av 3-fas värmare.

PULSER/D är avsedd för montering på DIN-skena.

Installation

Montera PULSER/D på DIN-skena i apparatskåp eller annan kaps-

ling.

Montera PULSER/D lodrätt med texten rättvänd.

Skyddsform: IP20

Omgivningstemperatur: 0 - 40°C. Icke kondenserande

PULSER/D avger c:a 20W förlustvärme som måste kunna

kylas bort.

Inkoppling

Matningsspänning (g 1)

Plint 1 och 2. Polaritetsoberoende.

Matningsspänning: 200 - 415V AC, 50 - 60 Hz med automatisk

spänningsanpassning.

Max ström: 16A.

Matningen till PULSER/D skall ske via en allpolig brytare med

brytavstånd >3mm. PULSER/D skall jordas.

Belastning (g 1)

Plint 3 och 4.

Resistiv en- eller två-fas värmare.

Max belastning: 3680W vid 230V (16A)

6400W vid 400V (16A)

Min belastning: 230W vid 230V (1A)

400W vid 400V (1A)

Givare och externt börvärde (g 2 - 6)

Plint G1, G2 och G3. Polaritetsoberoende.

Val av plintpoler beror på om den inbyggda börvärdespo-

tentiometern skall användas eller ej.

Skall den inbyggda börvärdespotentiometern användas skall

givaren anslutas till plintarna G1 och G3.

Skall extern börvärdespotentiometer användas skall inkoppling

ske till plintarna G1 och G2.

PULSER/D-givarna har hög potential mot noll och jord

(>200V). Kablering och installation av extern givare skall alltså

följa gällande föreskrifter för nätspänningsinstallationer.

Nattsänkning (g 7)

Plint G1 och K. Potentialfri slutning ger 5K nattsänkning.

Kopplingsgurer

Fig 1: Inkoppling av matningsspänning och belastning.

Fig 2: Inkoppling av rumsgivare TG-R530 vid drift med internt

börvärde.

Fig 3: Inkoppling vid rumsreglering med TG-R430 som extern

givare och börvärdesinställning.

Fig 4: Inkoppling av golv- eller kanalgivare vid drift med internt

börvärde.

Fig 5: Inkoppling vid extern, separat givare och TG-R4xx som

enbart börvärdesinställning.

Fig 6: Inkoppling vid extern, separat givare och potentiometer

TBI-xx som börvärdesinställning.

Fig 7: Inkoppling av nattsänkningsfunktion.

Reglerprincip

PULSER/D pulsar hela den tillkopplade effekten Till-Från.

PULSER/D anpassar medeleffekten till det rådande effektbeho-

vet genom att steglöst anpassa förhållandet mellan Till-tid och

Från-tid.

Pulsperioden (= summan av Till-tid och Från-tid) är fast 60 sek.

PULSER/D är nollgenomgångsstyrd för att eliminera radiostör-

ningar.

PULSER/D anpassar automatiskt reglermetod efter reglerobjek-

tets dynamik.

Vid snabba förlopp, t. ex. tilluftreglering kommer PULSER/D att

arbeta som PI-regulator med ett fast P-band på 20K och en fast

I-tid på 6 minuter.

Vid långsamma förlopp t. ex. rumsreglering kommer PULSER/D

att arbeta som P-regulator med ett fast P-band på 1.5K.

Läs denna instruktion innan

produkten monteras och

ansluts

Följ alltid de anvisade

säkerhetsföreskrifterna i

dokumentationen för att

förebygga risken för brand,

elstöt och personskador

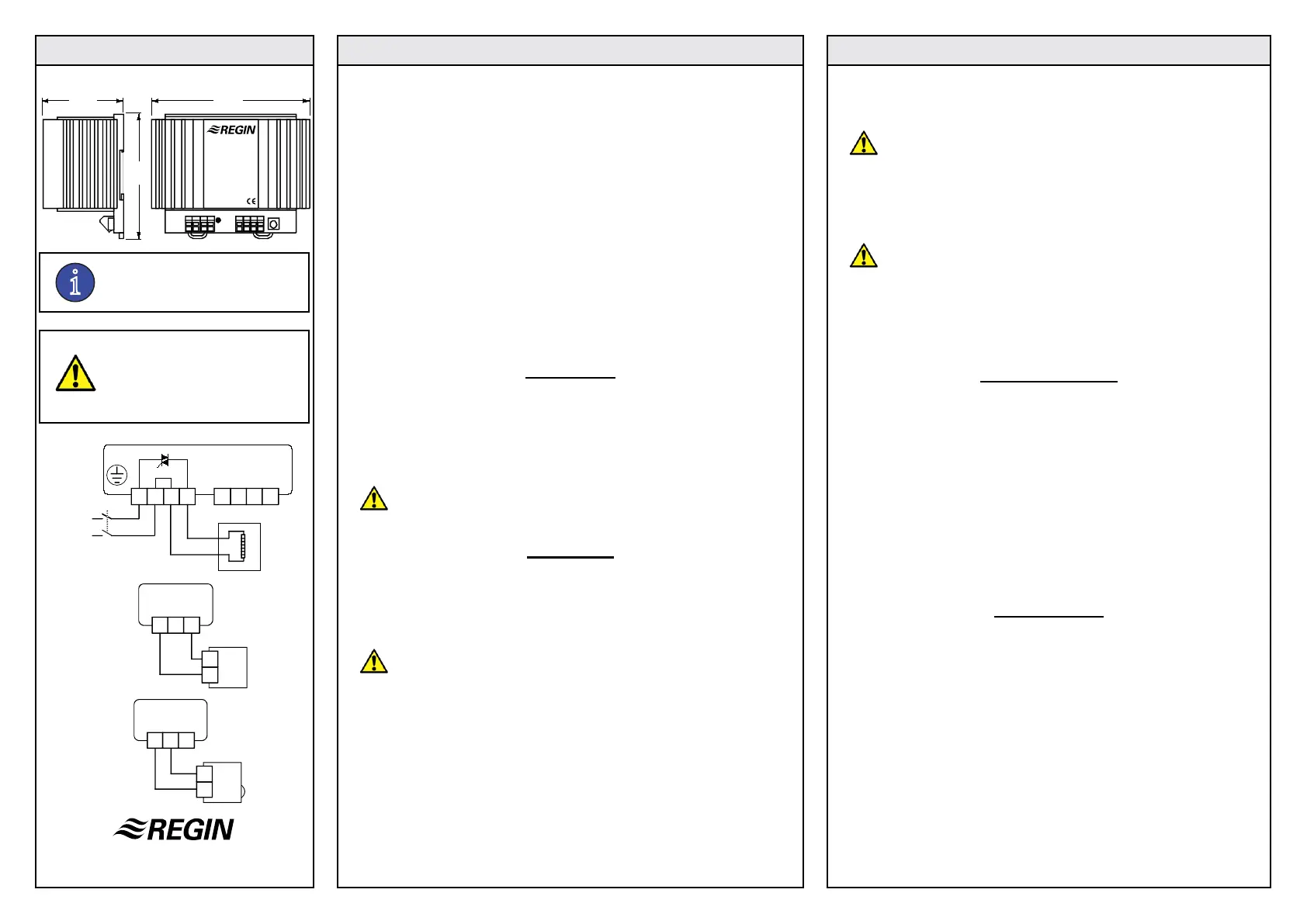

Fig 1

Fig 3

Fig 2

TG-R430

G1 G2

TG-R530

G1 G2

G3 K

4321

59 115

PULSER/D

16 A 210 - 415 V ~

Made in Sweden
