Zwave On-Off Micro module
Ref. 5120820A
2. DONNÉES TECHNIQUES
6. DÉPANNAGE
4. ASSOCIATION
Pour associer le Zwave On-Off Micro module et la Box domo-
tique Somfy il faut procéder à un appairage entre ces 2
appareils.
2) Brancher le «Zwave USB Dongle» sur la box domotique somfy.
3) Sur l’interface de la Box domotique Somfy, séléctionner le mode
conguration représenté par le symbole d’engrenage.
- Cliquer sur le bouton «Zwave»
- Cliquer sur le bouton «Ajouter»
- Vérier que votre micro module est alimenté.
- Cliquer sur continuer
- Effectuer 3 appuis brefs sur le bouton On-Off dans un
intervalle de 2 secondes
- Suivre la procédure afchée à l’écran.
4) Une fois associé avec la Box domotique Somfy, le «Zwave
On-Off Micro module» peut être contrôlé via l’interface de la Box
domotique somfy.
1. SÉCURITÉ
Avant d’installer et d’utiliser ce produit, lire attentivement cette
notice. Toute utilisation hors du domaine d’application déni
par Somfy est interdite. Elle entraînerait, comme tout irrespect
des instructions gurant dans cette notice, l’exclusion de la
responsabilité et de la garantie Somfy. Avant toute installation,
vérier la compatibilité de ce produit avec les équipements et
accessoires associés.
Ne pas laisser à la portée des enfants.
Pour ne pas endommager le produit :
Les produits électriques et électroniques endommagés
tout comme les piles usagées ne doivent pas être jetés
avec les ordures ménagères. Veiller à les déposer dans
un point de collecte ou dans un centre agréé an de garantir
leur recyclage.
1) Éviter les chocs, les chutes !
2) Protéger des projections de
liquide !
3) Ne pas l’immerger !
4) Ne pas ouvrir l’appareil !

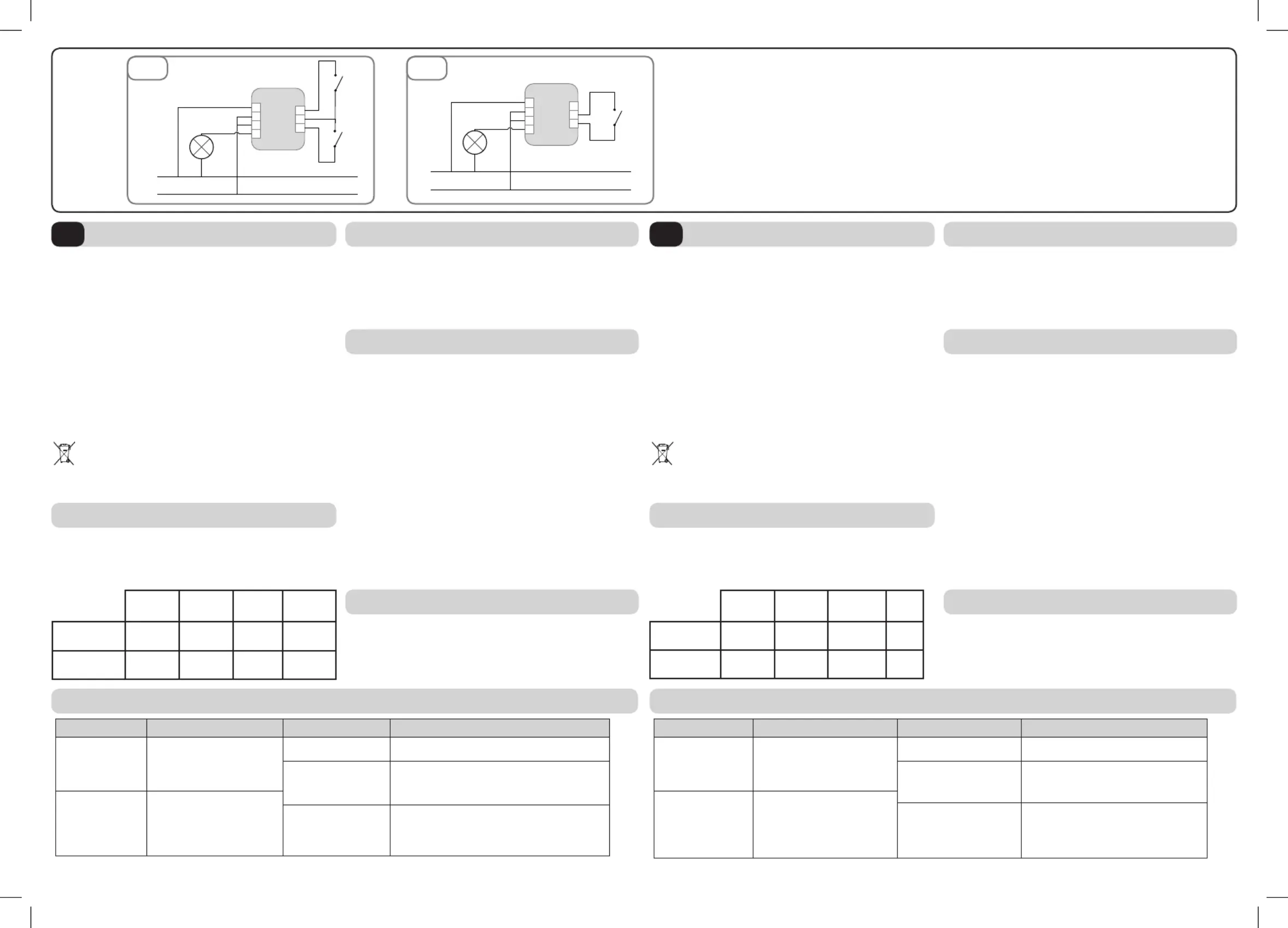

Câblage: Voir Fig A
Conguration : Par défaut le micromodule est conguré pour
une installation avec boutons poussoir. Si votre installation
comporte un interrupteur fait un appui long (plus de 5s) sur le
bouton prog.La LED clignote une fois.
3. CÂBLAGE ET CONFIGURATION
Alimentation : 220 - 240V 50Hz
Fréquence radio : 868,42 MHz.
Portée radio : 30 m
Indice de protection : IP20.
Température d’utilisation : 0°C à
+40°C.
D
imensions : 43 mm x 42 mm
x 16 mm
FR
4x1.5mm
2
3x0.75mm
2
1
2
A
Resistive Incandes-
cent
Fluores-
cent
LED
Puissance max
applicable par
module.
2500W 1200W 300W 300W
Nombre max
de produits
3 3 3
Pour réinitialiser le Zwave On-Off Micro module, faire 3 appuis
bref sur le bouton Marche/Arrêt suivit d’un appui long jusqu’au
clignotement de la LED.
5. RETOUR EN CONFIGURATION D’ORIGINE
Constats Action Résultats Causes possibles
La lampe ne s’allume pas
depuis l’interrupteur
Tester en appuyant sur le bouton
ON/OFF du module. Suivant la
réaction aller en «a» ou «b».
a) La lampe s’allume Contrôler le câblage de l’interrupteur.
b) La lampe ne s’allume pas.
Le produit est endommage ou le module est
mal câblé. Vérier l’alimentation du module et le
câblage de la lampe.
La lampe ne s’allume pas
depuis la box domotique
Somfy
.
Tester en appuyant sur le bouton
ON/OFF du module. Suivant la
réaction aller en «B» ou «c».
c)La lampe s’allume
Vérier l’état de la LED (1). Si elle clignote le
produit n’est pas associé refaire l’association.
Elle ne clignote pas faire un reset puis un
association.
2. TECHNICAL DATA
6. TROUBLESHOOTING
4. PAIRING
A pairing procedure must be carried out to associate the Zwave
On/Off Micro module and the Somfy Home Automation Box.
1) Connect the "Zwave On/Off Micro module".
2) Connect the "Zwave USB Dongle" to the Somfy Home
Automation Box.
3) On the interface of the Somfy Home Automation Box, select the
Conguration mode represented by the gear symbol.
- Click on the "Zwave" button
- Click on the "Add" button
- Check that your micro module is powered.
- Click on Continue
- Briey press the On/Off button three times within a two-
second interval
- Follow the procedure shown on the screen.
4) Once paired with the Somfy Home Automation Box, the
"Zwave On/Off Micro module" can be controlled via the interface
of the Somfy Home Automation Box.
1. SAFETY
Before installing and using this product, please read these
instructions carefully. Any use outside the eld of application
specied by Somfy is forbidden. This invalidates the warranty
and discharges Somfy of all liability, as does any failure to
comply with the instructions given herein. Never begin install-
ing without rst checking the compatibility of this product with
the associated equipment and accessories.
Keep out of reach of children.
To avoid damaging the product:
Damaged electrical or electronic products, such as used
batteries, should not be disposed of with household
waste. Please take them to a collection point or an
approved centre to ensure they are recycled correctly.
1) Do not drop the device. Avoid
impacts.
2) Protect it from liquid
splashes.
3) Do not immerse it in water.
4) Do not open it.
Wiring: See Fig A
Conguration: By default, the micro module is congured for
installation with push-buttons. If your installation includes a
switch, press and hold the PROG button (for more than 5
seconds). The LED ashes once.
3. WIRING AND CONFIGURATION
Power supply: 220 - 240 V 50 Hz
Radio frequency: 868.42 MHz.
Radio range: 30 m
Protection rating: IP20.
Operating temperature: 0°C to
+40°C.
D
imensions: 43 mm x 42 mm
x 16 mm
EN
Resistive Incandes-
cent
Fluores-
cent
LED
Max power
applicable per
module.
2500 W 1200 W 300 W 300 W
Max. number of
products
3 3 3
To reset the Zwave On/Off Micro module, briey press the On/
Off button three times then press and hold until the LED starts
ashing.
5. RESTORING THE ORIGINAL CONFIGURATION
Fault detected Action Result Possible causes
The lamp does not come
on when operated by the
switch
Test by pressing the module's
On/Off button. Depending on
the result, go to "a" or "b".
a) The lamp comes on Check the wiring of the switch.
b) The lamp does not
come on.
The product is damaged or the module is wired incorrectly.
Check the power supply to the module and the lamp wiring.
The lamp does not come
on when operated by the
Somfy Home Automation
Box
.
Test by pressing the module's
On/Off button. Depending on
the result, go to "b" or "c".
c) The lamp comes on
Check the status of the LED (1). If it is ashing, the product is
not paired. Repeat the pairing procedure. If it is not ashing,
perform a reset then the pairing procedure.
FR
Notice
EN
Instructions
DE
Anleitung
NL
Handleiding
www.somfy.com
Somfy SAS
50 avenue du Nouveau
Monde
F-74300 CLUSES

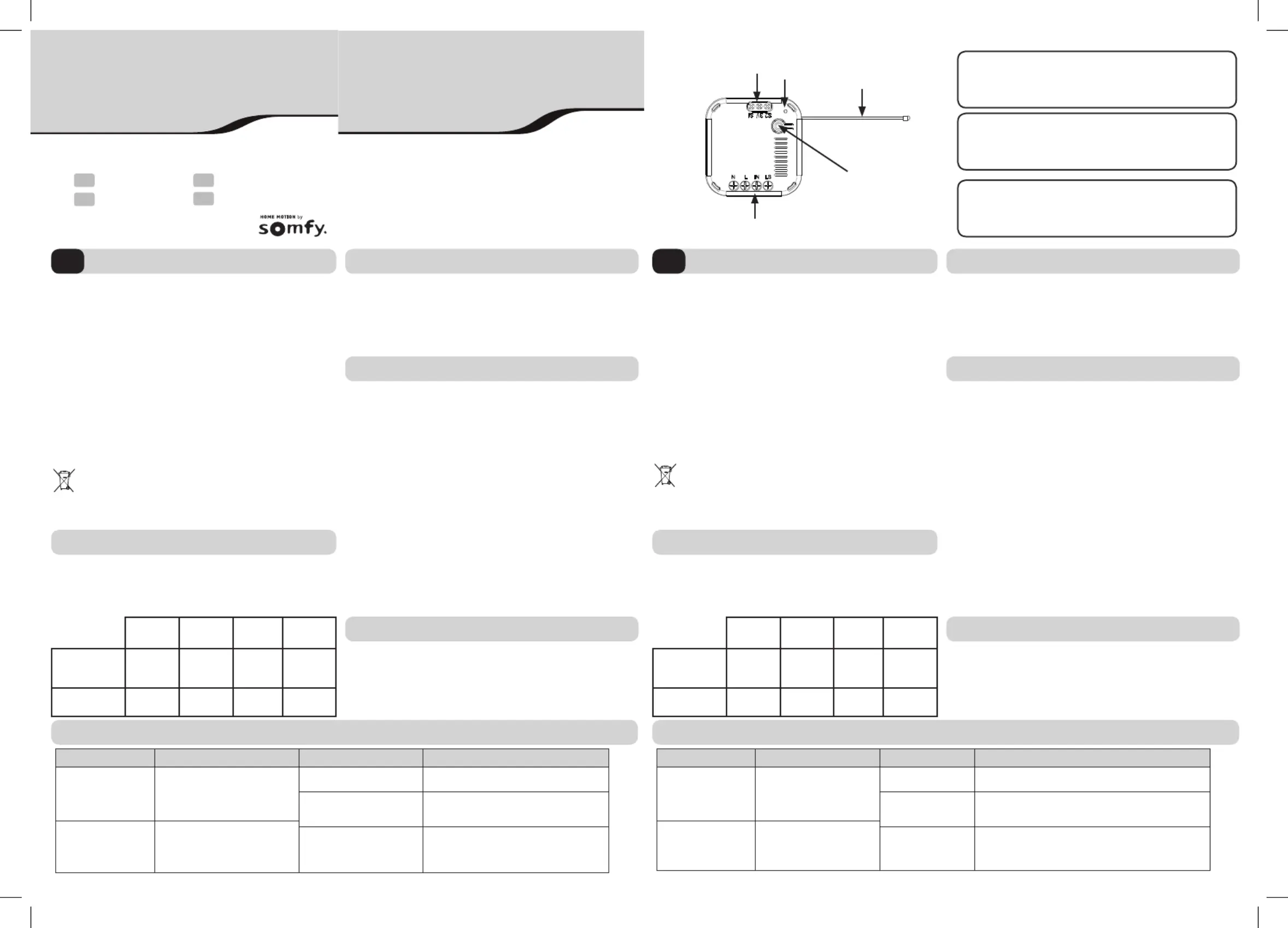

FR - Ne pas couper l’antenne (A)
EN - Do not cut the antenna (A)
DE - Durchtrennen Sie nicht die Antenne (A)!
NL - Knip de antenne (A) niet af
FR - Marche/Arrêt & association
EN - On/Off & pairing
DE - Ein/Aus & Zuweisung
NL - Aan/Uit & koppelen
FR - LED
EN - LED
DE - LED
NL - LED
1
2
Fig A
LS IN L
3V S2 S1
N
L N
LS IN L
3V S2 S1
N
L N
1 2
2. TECHNISCHE DATEN
6. STÖRUNGSBEHEBUNG
4. ZUWEISUNG
Zur Zuweisung des Zwave On-Off Micro Module zum Somfy-
Hausautomatikgerät müssen die beiden Geräte wie folgt
einander zugewiesen werden.
1) Schließen Sie das „Zwave On-Off Micro Module“ an.
2) Schließen Sie den „«Zwave USB Dongle“ an das Somfy-
Hausautomatikgerät an.
3) Wählen Sie auf dem Bildschirm des Somfy-Hausautomatikgeräts
den Kongurationsmodus aus, der als Zahnradsymbol dargestellt ist.
- Klicken Sie auf das Symbol „Zwave“.
- Klicken Sie auf „Hinzufügen“.
- Stellen Sie sicher, dass das Mikromodul mit Strom versorgt wird.
- Klicken Sie auf „Fortfahren“.
- Betätigen Sie die Ein-/Aus-Taste innerhalb von 2 Sekunden
dreimal kurz.
- Befolgen Sie die Anweisungen auf dem Bildschirm.
4) Sobald das Somfy-Hausautomatikgerät zugewiesen ist, kann
das „Zwave On-Off Micro Module“ über den Bildschirm des
Somfy-Hausautomatikgeräts gesteuert werden.
1. SICHERHEIT
Lesen Sie vor Installation und Verwendung dieses
Produkts aufmerksam die vorliegende Anleitung
durch. Jede Verwendung, die nicht dem von Somfy
bestimmten Anwendungsbereich entspricht, gilt als nicht
bestimmungsgemäß. Sie führt, wie jede Nichtbeachtung der
Anweisungen in dieser Anleitung, zum Ausschluss der Haftung
und der Garantie durch Somfy. Vor der Montage muss
die Kompatibilität dieses Produkts mit den dazugehörigen
Ausrüstungs- und Zubehörteilen geprüft werden.
Außerhalb der Reichweite von Kindern aufbewahren.
Um Schäden am Produkt zu vermeiden:
Beschädigte elektrische und elektronische Komponenten
sowie verbrauchte oder defekte Batterien gehören nicht
in den Hausmüll. Entsorgen Sie sie entsprechend den
geltenden Vorschriften im Handel oder den kommunalen
Sammelstellen.
1) Stöße vermeiden und nicht
fallen lassen!
2) Vor Spritzern schützen!
3) Nicht in Flüssigkeit
eintauchen!
4) Gerät nicht öffnen!
Verkabelung: Siehe Abb. A.
Konguration: Das Mikromodul ist standardmäßig für die
Installation mit Drucktasten konguriert. Wenn die Installation mit
einem Kippschalter beabsichtigt ist, halten Sie die Taste Prog
lang (mehr als 5 s). Die LED blinkt einmal.
3. VERKABELUNG UND KONFIGURATION
Spannungsversorgung: 220–240V
50 Hz
Funkfrequenz: 868,42 MHz.
Funkreichweite: 30 m
Schutzart: IP20.
Temperaturbereich: 0 °C bis +40 °C.
M
aße: 43 mm x 42 mm x 16 mm
DE
Widerstand Glühlampe Leuchtstoff LED
Max. Leistung/
Modul
2500 W 1200 W 300 W 300 W
Max. Anzahl der
Produkte
3 3 3
Betätigen Sie die Taste dreimal kurz und halten Sie Ein/Aus
sie dann lang, bis die LED blinkt, um das Zwave On-Off Micro
Module auf die Werkseinstellungen zurückzusetzen.
5. ZURÜCKSETZEN AUF DIE WERKSKONFIGURATION
Situation ErgebnisseFehlerbehebung Mögliche Ursachen
Die Lampe lässt sich
mit dem Schalter
nicht einschalten.
Testen Sie sie, indem Sie die Ein-/
Aus-Taste des Moduls betätigen.
Fahren Sie je nach Ergebnis mit A
oder B fort.
a) Die Lampe leuchtet auf. Überprüfen Sie die Verkabelung des Schalters.
b) Die Lampe leuchtet
nicht auf.
Das Produkt ist beschädigt oder das Modul ist nicht
korrekt verkabelt. Überprüfen Sie die Stromversorgung
des Moduls und die Verkabelung der Lampe.
Die Lampe lässt
sich nicht über
das Somfy-
Hausautomatikgerät
einschalten.
Testen Sie sie, indem Sie die Ein-/
Aus-Taste des Moduls betätigen.
Fahren Sie je nach Ergebnis mit B
oder C fort.
c) Die Lampe leuchtet auf.
Überprüfen Sie den Zustand der LED (1). Wenn sie blinkt,
ist das Produkt nicht zugewiesen. Wiederholen Sie die
Zuweisung. Wenn sie nicht blinkt, müssen Sie das Produkt auf
die Werkseinstellungen zurücksetzen und dann die Zuweisung
wiederholen.
2. TECHNISCHE GEGEVENS
6. STORINGEN VERHELPEN
4. KOPPELEN
Om de Zwave On-Off Micro module te kunnen gebruiken met
de Somfy domotica Box moeten deze 2 apparaten gekoppeld
worden.
1) Sluit de "Zwave On-Off Micro module" aan.
2) Steek de "Zwave USB Dongle" in de Somfy domotica Box.
3) Selecteer op de interface van de Somfy domotica Box de
conguratiemodus die is weergegeven met het tandwielsymbool.
- Klik op de knop "Zwave"
- Klik op de knop "Toevoegen"
- Controleer of uw micro module voeding heeft.
- Klik op "Doorgaan"
- Druk binnen 2 seconden 3 keer kort op de toets Aan-Uit
- Volg de procedure die op het scherm staat.
4) Nadat de Somfy domotica Box met de "Zwave On-Off Micro
module" gekoppeld is, kan deze laatste bediend worden via de
interface van de Somfy domotica Box.
1. VEILIGHEID
Voordat dit product geïnstalleerd en gebruikt wordt, moet
deze handleiding zorgvuldig gelezen worden. Elk gebruik
buiten het door Somfy bepaalde toepassingsgebied is
verboden. Hierdoor en door het negeren van de instructies
in deze handleiding, vervallen iedere aansprakelijkheid en
garantie van Somfy. Vóór de installatie aangevat wordt, moet
gecontroleerd worden of dit product compatibel is met de
aanwezige apparatuur en accessoires.
Buiten het bereik van kinderen houden.
Om het product niet te beschadigen:
Net als lege batterijen mogen defecte elektrische en
elektronische producten niet weggegooid worden met
het huisvuil. Let er op dat u ze bij een inzamelpunt of
depot inlevert zodat ze gerecycleerd kunnen worden.
1) Voorkom stoten en vallen!
2) Niet natspatten!
3) Niet onderdompelen!
4) Het apparaat niet openen!
Aansluiting: Zie Fig. A
Conguratie: De micromodule is standaard gecongureerd voor
een installatie met druktoetsen. Als uw installatie een schakelaar
bevat, druk dan lang (langer dan 5 seconden) op de PROG
toets. De LED knippert een keer.
3. AANSLUITING EN CONFIGURATIE
Voeding: 220 - 240 V 50 Hz
Radiofrequentie: 868,42 MHz.
Zendbereik: 30 m
Beveiligingsklasse: IP20.
Werkingstemperatuur: 0 °C tot
+40 °C.
A
fmetingen: 43 mm x 42 mm
x 16 mm
NL
Weerstand Gloeilamp Fluorescerend LED
Max. belasting
per module.
2500 W 1200 W 300 W 300 W
Max. aantal
producten
3 3 3
Om de Zwave On-Off Micro module te resetten, drukt u 3 keer
kort op de toets Aan/uit en houdt u deze daarna ingedrukt tot de
LED knippert.
5. TERUG NAAR DE OORSPRONKELIJKE CONFIGURATIE
Probleem ResultatenOplossing Mogelijke oorzaken
De lamp brandt niet via de
schakelaar
Testen door te drukken op de toets
AAN/UIT van de module. Afhankelijk
van de reactie gaat u naar "a" of "b".
a) De lamp gaat branden Controleer de aansluiting van de schakelaar.
b) De lamp gaat niet branden.
Het product is beschadigd of de module is niet
goed aangesloten. Controleer de voeding van
de module en de aansluiting van de lamp.
De lamp gaat niet
branden via de Somfy
domotica Box
.
Testen door te drukken op de toets
AAN/UIT van de module. Afhankelijk
van de reactie gaat u naar "B" of "c".
c) De lamp gaat branden
Controleer de status van de LED (1). Als deze
knippert is het product niet gekoppeld. Voer de
koppeling opnieuw uit. Als deze niet knippert
voer dan een reset en daarna een koppeling uit.
Copyright © 2014 Somfy SAS. All rights reserved. Somfy SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230 - 10/2014 - Images are not contractually binding

Produkt Specifikationer

Mærke: Somfy
Kategori: Alarmsystem
Model: Zwave On-Off Micro module

Har du brug for hjælp?

Hvis du har brug for hjælp til Somfy Zwave On-Off Micro module stil et spørgsmål nedenfor, og andre brugere vil svare dig


Alarmsystem Somfy Manualer

Somfy

Somfy Protect 1870386 Manual

16 Juli 2025
Somfy

Somfy Home Alarm Essential Manual

7 Juli 2025
Somfy

Somfy Zwave On-Off Micro module Manual

1 Januar 2025
Somfy

Somfy io Manual

31 August 2024
Somfy

Somfy Smoove Lighting io Manual

31 August 2024
Somfy

Somfy Telis 16 RTS Manual

30 Juli 2024
Somfy

Somfy Protexiom GSM Manual

18 Juli 2024
Somfy

Somfy One+ Manual

21 Marts 2023
Somfy

Somfy One Manual

28 Oktober 2022

Alarmsystem Manualer

Nyeste Alarmsystem Manualer

Hikvision

Hikvision DS-PD201MC-WB Manual

30 September 2025
Evolveo

Evolveo Alarmex Pro Manual

18 September 2025
Kemo

Kemo M062 Manual

18 September 2025
Velleman

Velleman K8093 Manual

17 September 2025
Smartwares

Smartwares FGA-13091 Manual

16 September 2025
Brandson

Brandson 304339 Manual

15 September 2025
Kidde

Kidde SM120X Manual

14 September 2025
Elektrobock

Elektrobock ELBO-073 Manual

14 September 2025
Kidde

Kidde 20SD10-CA Manual

3 September 2025
Kidde

Kidde 20SDR-CA Manual

2 September 2025
