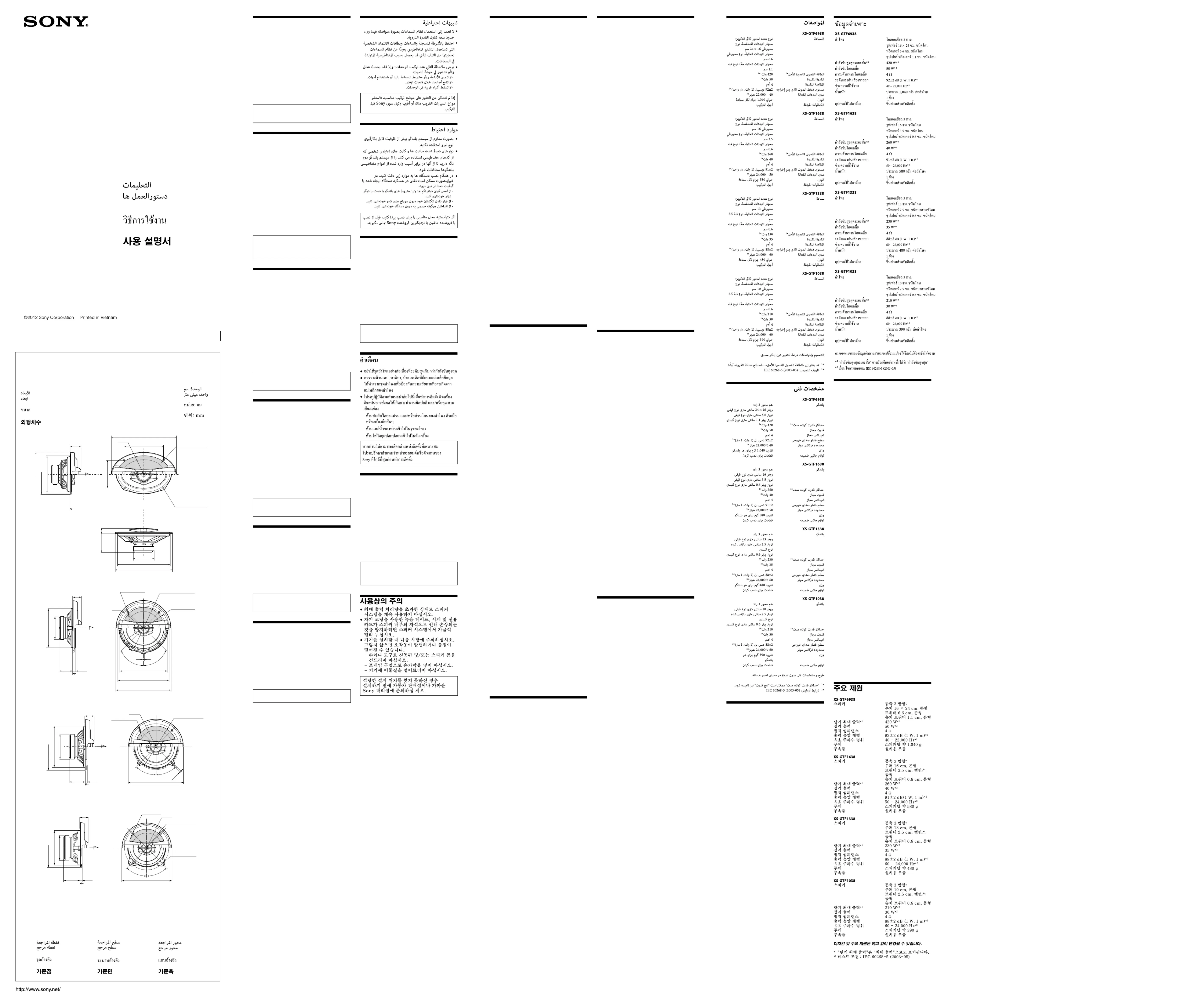

Parts list / Liste des pièces / Lista de las piezas / Lista de peças / / / / / Daftar suku cadang / / Senarai bahagian / 零件一覽表 部件表
Flat mounting (installed flush with the surface of the dash)/Montage à plat (affleurant
à la surface du tableau de bord)/ Montaje plano (instalación a ras con la superficie del
tablero de instrumentos)/Montagem plana (nivelada com a superfície do painel) /
平面安裝（與隔板表面齊平安裝） 平面安装（与仪表板表面齐平安/
Pemasangan datar (dipasang rata dengan permukaan dashboard) /
Pemasangan rata (dipasang separas dengan permukaan pemuka) /
This speaker can be made to fit in almost any type of car by removing the mounting tabs.
Use clippers or pliers, etc. to cut or snap two of the mounting tabs off so that it is even with the edge of the
speaker frame as illustrated.
After removing the mounting tabs, handle the speaker frame with care, as the edges may be sharp.
Ce haut-parleur peut être adapté à presque tous les types de véhicules en supprimant les pattes de montage.
Utilisez des cisailles ou des pinces pour couper ou enlever les pattes de montage de façon qu’il n’y ait plus de
partie saillante sur le bord du haut-parleur, comme illustré.
Lorsque vous avez enlevé les pattes de montage, manipulez le haut-parleur avec précaution car le bord peut être coupant.
Este altavoz puede adaptarse a prácticamente cualquier tipo de automóvil mediante la extracción de las lengüetas
Utilice unas tijeras o unos alicates para cortar o romper dos de las lengüetas de montaje de modo que no
sobresalgan del altavoz, tal como se muestra en la ilustración.
Después de extraer las lengüetas de montaje, maneje el marco del altavoz con cuidado, p2-ya que los bordes pueden estar afilados.
Este alto-falante pode ser feito para se ajustar a quase todos os tipos de carro ao remover as presilhas de montagem.
Use uma tesoura ou um alicate, etc. para cortar ou desprender duas das presilhas de montagem de maneira que
ele fique nivelado com a borda da estrutura do alto-falante conforme a figura.
Depois de remover as presilhas de montagem, manuseie a estrutura do altofalante com cuidado, pois as bordas podem estar afiadas.
去除安裝翼片後，此揚聲器幾乎可適合安裝在任何類型的汽車上。
如圖所示用剪刀或鉗子等工具剪去鉗斷兩個安裝翼片，使其與揚聲器外框邊緣齊平。
附註
在去除安裝翼片後，由於揚聲器的外框邊緣可能較鋒利，請小心操作。
去除安装翼片后，此扬声器几乎可适合安装在任何类型的汽车上。
如图所示用剪刀或钳子等工具剪去或钳断两个安装翼片，使其正好与扬声器外框的边缘齐平。
注意
去除安装翼片后，由于扬声器外框边缘可能较锋利，请小心操作。
Speaker ini dapat dibuat agar sesuai pada hampir semua tipe mobil dengan cara membuang tempat sekrup.
Gunakan penjepit atau tang, dll. untuk memotong atau membuang kedua tempat sekrup sehingga menjadi rata dengan
sisi bingkai speaker seperti pada gambar.
Setelah melepaskan tempat sekrup, peganglah bingkai speaker dengan hati-hati, karena sisi-sisinya tajam.
Pembesar suara ini boleh dimuatkan ke dalam sebarang jenis kereta dengan menanggalkan tab pemasangan.
Gunakan pengetip atau playar, dll. untuk memotong ataupun mematahkan dua tab pemasangan supaya sama rata
dengan tepi bingkai pembesar suara seperti dalam rajah.
Selepas menanggalkan tab pemasangan, kendalikan bingkai pembesar suara dengan berhati-hati, kerana tepinya mungkin tajam.
Mounting from the car interior / Montage depuis l’intérieur de l’habitacle / Montaje desde el interior del automóvil / Montagem pelo interior do veículo / / 從汽車內安裝
从汽车内安装 / / / Memasang dari interior mobil / / Pemasangan dari bahagian dalam kereta /
DOOR (FRONT / REAR) / PORTIÈRE (AVANT / ARRIÈRE) / PUERTA (DELANTERA / POSTERIOR) / PORTA (DIANTEIRA / TRASEIRA) / / / / / 車門 (前面/後面) 车门 (前/后)
/ PINTU (DEPAN/BELAKANG) /
Si vous utilisez : ø 5 mm (
Bila menggunakan : ø 5 mm
Apabila menggunakan : ø 5 mm
Mark the 4 bolt holes and make them 3.2 mm (
Marquez les 4 orifices des boulons et percez des trous de 3,2 mm (
Marque los orificios para los 4 pernos y haga agujeros de 3,2 mm*
Marque os orifícios dos 4 parafusos e fure-os com 3,2 mm*
Tandai 4 lubang baut dan buatlah berdiameter 3,2 mm*
Tandakan 4 lubang bolt dan jadikan lubang lubang itu berdiameter 3.2 mm*
(XS-GTF1638/XS-GTF1338/XS-GTF1038)
REAR TRAY / PLAGE ARRIÈRE / BANDEJA POSTERIOR / PRATELEIRA TRASEIRA / / / / / TRAY BELAKANG / / DULANG BELAKANG / 後托架 后托架
Mark the 4 bolt holes and make them 3.2 mm (
Marquez les 4 orifices des boulons et percez des trous de 3,2 mm (
Marque los orificios para los 4 pernos y haga agujeros de 3,2 mm*
Marque os orifícios dos 4 parafusos e fure-os com 3,2 mm*
Tandai 4 lubang baut dan buatlah berdiameter 3,2 mm*
Tandakan 4 lubang bolt dan jadikan lubang lubang itu berdiameter 3.2 mm*
Si vous utilisez : ø 5 mm (
Bila menggunakan : ø 5 mm
Apabila menggunakan : ø 5 mm
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Amplificador de potência, etc.
Power amplifier, lain-lain.
When releasing , push down on the catch firmly and
If excessive force is used, damage to the speaker or terminal
White cord — Left speaker
Grey cord — Right speaker
En relâchant , appuyez fermement sur la languette et
Si vous appliquez une force exagérée, vous risquez
d’endommager le haut-parleur ou le câble de la borne.
Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
Al liberar , presione en el enganche con firmeza y libere el
Si utiliza una fuerza excesiva, es posible que el cable del
terminal o el altavoz resulten dañados.
Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
Ao soltar o cabo , pressione com firmeza o dispositivo de
engate e solte cuidadosamente o cabo .
Se força excessiva for usada, isso pode resultar em dano ao
alto-falante ou ao cabo do terminal.
Cabo branco — Alto-falante esquerdo
Cabo cinza — Alto-falante direito
Saat melepas , dorong pengait ke bawah dengan kuat
dan lepas dengan hati-hati.
Jika terlalu dipaksakan, speaker atau kabel terminal bisa
Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
Apabila melepaskan , tekan kancing ke bawah dengan
kemas dan lepaskan dengan cermat.
Sekiranya ditekan secara paksa, pembesar suara atau
terminal kabel boleh menjadi rosak.
Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
A depth of at least 73 mm (2
required for flush mounting. Measure the depth of the
area where you are to mount the speaker, and ensure
that the speaker is not obstructing any other
components of the car. Keep the followings in mind
when choosing a mounting location:
Make sure that nothing is obstructing around the
mounting location of the door (front or rear) or the
rear tray where you are to mount the speaker.
A hole for mounting may already be cut out of the
inner panel of the door (front or rear) or the rear
tray. In this case, you need to modify the board only.
If you are to mount this speaker system in the door
(front or rear), make sure that the speaker terminals,
frame or magnet do not interfere with any inner
parts, such as the window mechanism in the door
(when you open or close the window), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as the window cranks,
door handles, arm rests, door pockets, lamps or seats
If you are to mount this speaker system in the rear
tray, make sure that the speaker terminals, frame or
magnet do not touch any inner parts of the car, such
as the torsion bar springs (when you open or close
the trunk (boot) lid), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as seat belts, head
rests, center brake lights, inner covers of the rear
wipers, curtains or air purifiers, etc.
Une profondeur d’au moins 73 mm (2
est nécessaire pour effectuer le montage encastré.
Mesurez la profondeur de l’emplacement où vous
souhaitez monter le haut-parleur et assurez-vous que
ce dernier ne gêne en rien les autres composants du
véhicule. Prenez les points suivants en considération
lors du choix de l’emplacement de montage :
Assurez-vous qu’aucun objet ne fait obstacle à
proximité de l’emplacement de montage sur la
portière (avant ou arrière) ou sur la plage arrière où
vous envisagez de monter le haut-parleur.
Il est possible qu’un trou ait déjà été découpé dans le
panneau intérieur de la portière (avant ou arrière)
ou de la plage arrière. Dans ce cas, il vous suffit de
Si vous envisagez de monter ce système de haut-
parleurs sur la portière (avant ou arrière), assurez-
vous que les bornes, le cadre ou l'aimant du haut-
parleur ne sont pas en contact avec des pièces
internes, telles que le mécanisme de la vitre de la
portière (lorsque vous ouvrez ou fermez la vitre), etc.
Assurez-vous également que la grille du haut-parleur
n’entre pas en contact avec des éléments internes, tels
que les manivelles de lève-vitre, les poignées de
portières, les accoudoirs, les vide-poches, les lampes
Si vous envisagez de monter ce système de haut-
parleurs sur la plage arrière, assurez-vous que les
bornes, le cadre ou l'aimant du haut-parleur
n’entrent pas en contact avec des pièces internes du
véhicule, telles que les ressorts à barre de torsion
(lorsque vous ouvrez ou fermez le coffre), etc.
Assurez-vous également que la grille du haut-parleur
n’entre pas en contact avec des éléments internes, tels
que ceintures de sécurité, appuie-têtes, feux de stop
centraux, garnitures intérieures des essuie-glaces
arrière, rideaux ou filtres à air, etc.
Para el montaje alineado, es necesaria una profundidad
Mida la profundidad del lugar donde desea montar el
altavoz y compruebe que el altavoz no obstruya ningún
componente del automóvil. Antes de elegir el lugar de
montaje, se debe tener en cuenta lo siguiente:
Asegúrese de que no haya obstáculos en el lugar de
montaje de la puerta (frontal o posterior) ni en la
bandeja posterior donde desea instalar el altavoz.
Es posible que p2-ya exista un orificio de montaje en el
panel interior de la puerta (frontal o posterior) o en
la bandeja posterior. En este caso, sólo debe
Si desea montar este sistema de altavoces en la
puerta (frontal o posterior), asegúrese de que los
terminales del altavoz, el marco y el imán no
interfieren con los componentes interiores como,
por ejemplo, el mecanismo de la ventanilla de la
puerta (al abrir o cerrar la ventanilla), etc.
Asegúrese también de que la rejilla del altavoz no
está en contacto con accesorios interiores como, por
ejemplo, los picaportes de las ventanillas y puertas,
los reposabrazos, los compartimientos para guardar
objetos situados en las puertas, las luces o los
Si desea montar el sistema de altavoces en la bandeja
posterior, asegúrese de que los terminales del
altavoz, el marco y el imán no están en contacto con
los componentes interiores del automóvil como, por
ejemplo, los resortes de la barra de torsión (cuando
abra o cierre el portaequipajes), etc.
Asegúrese también de que la rejilla del altavoz no
está en contacto con accesorios interiores como, por
ejemplo, los cinturones de seguridad, los
reposacabezas, las luces de frenos centrales, las
cubiertas interiores de los limpiaparabrisas
posteriores, las cortinas o ambientadores, etc.

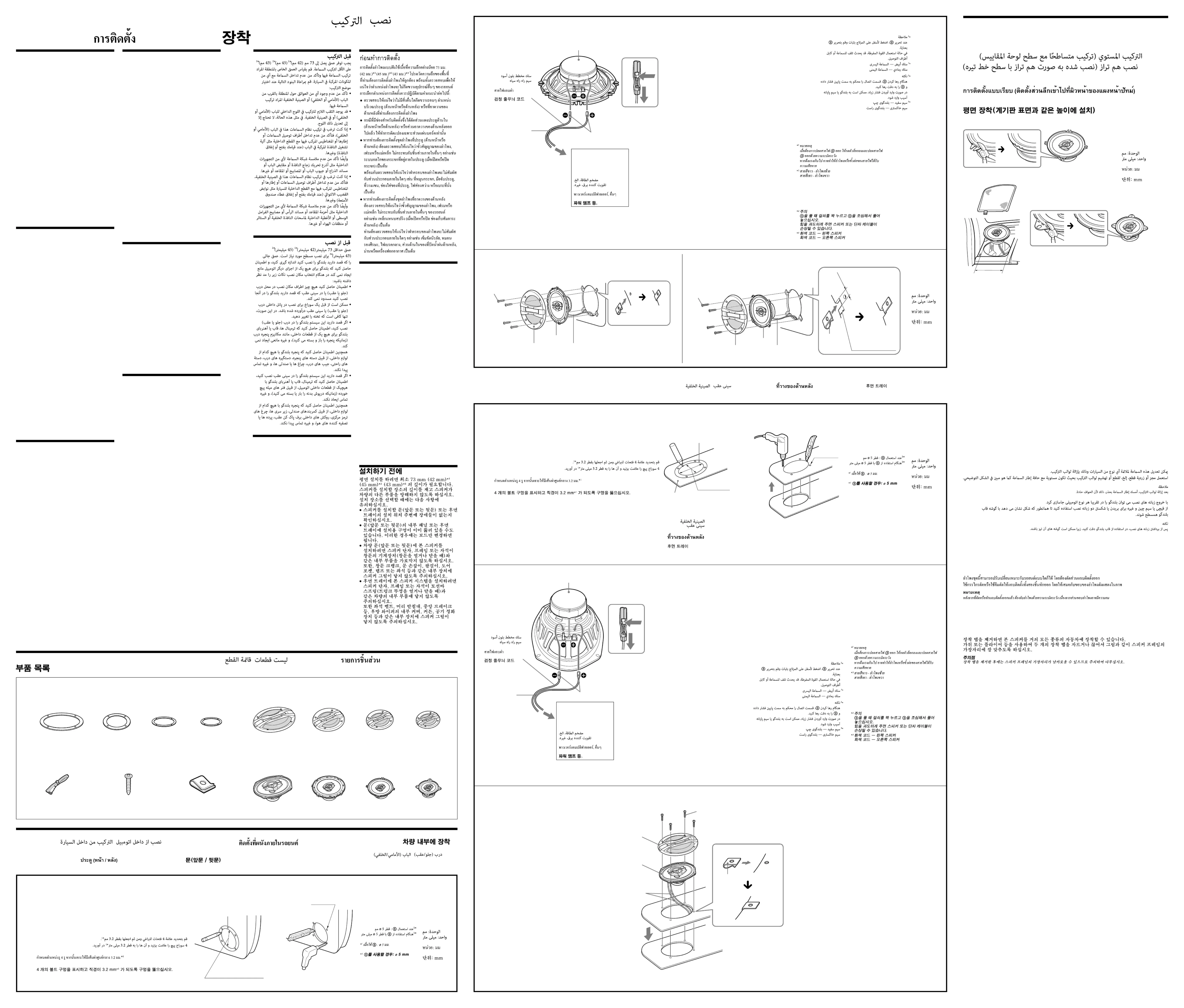

Mounting / Montage / Montaje / Montagem / / / / / 安裝 安装
Pemasangan / / Pemasangan /
Para uma montagem embutida, é necessária uma
profundidade de pelo menos 73 mm (42 mm)*
. Meça a profundidade da área
onde quer montar o alto-falante e verifique se não
interfere com os outros componentes do automóvel.
Quando escolher um local para a montagem verifique
Certifique-se de que não há obstáculos no local de
montagem em volta da porta (dianteira ou traseira)
na qual vai montar o alto-falante.
O painel interior da porta (dianteira ou traseira)
pode já ter os furos de montagem feitos. Nesse caso,
só tem de modificar a placa.
Se quiser montar este sistema de alto-falantes na
porta (dianteira ou traseira) do automóvel, verifique
se os terminais respectivos, a armação ou o ímã não
interferem com nenhuma das peças do interior do
veículo, como o elevador do vidro da janela na porta
(quando fechar ou abrir a janela), etc.
Verifique também se a grelha do alto-falante não
toca nenhuma das peças interiores, como as
maçanetas do vidro e das portas, os apoios para os
braços, os bolsos da porta, luzes, bancos etc.
Se quiser montar este sistema de alto-falantes na
prateleira traseira, certifique-se de que os terminais,
a armação e o ímã do alto-falante não tocam em
peças no interior do automóvel como as molas da
barra de torção (quando abre ou fecha o porta-
A grelha dos alto-falantes também não pode tocar
em peças no interior do automóvel como cintos de
segurança, encostos para a cabeça, luzes de travagem
centrais, proteções internas dos limpadores de para-
brisa traseiros, cortinas, purificadores de ar, etc.
Kedalaman minimal 73 mm (42 mm)*
diperlukan untuk pemasangan benam.
Ukurlah kedalaman area di mana speaker akan
dipasang, dan pastikan speaker tersebut tidak
mengganggu komponen mobil lainnya. Perhatikan
hal-hal berikut saat memilih lokasi pemasangan:
Pastikan tidak ada yang mengganggu di sekitar
lokasi pemasangan pintu (depan atau belakang) atau
tray belakang di mana speaker akan dipasang.
Lubang untuk pemasangan mungkin sudah
dipotong di panel bagian dalam pintu (depan atau
belakang) atau tray belakang. Pada kasus ini, Anda
hanya perlu memodifikasi board.
Bila Anda ingin memasang sistem speaker ini di
pintu (depan atau belakang), pastikan bahwa
terminal, bingkai atau magnet speaker tidak
mengganggu komponen bagian dalam, seperti
mekanisme jendela pada pintu (saat Anda membuka
atau menutup jendela), dll.
Juga pastikan kisi-kisi speaker tidak menyentuh
perlengkapan bagian dalam, seperti engkol jendela,
pegangan pintu, sandaran tangan, kantung pintu,
lampu atau tempat duduk dll.
Bila Anda akan memasang sistem speaker di tray
belakang, pastikan bahwa terminal, bingkai atau
magnet speaker tidak menyentuh bagian dalam
mobil, seperti misalnya pegas batang torsi (bila
Anda membuka atau menutup penutup bagasi), dll.
Juga pastikan agar kisi-kisi speaker tidak menyentuh
perlengkapan bagian dalam, seperti misalnya sabuk
pengaman, bantalan kepala, lampu rem tengah,
penutup bagian dalam pada wiper belakang, tirai
atau pembersih udara dll.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Amplificador de potência, etc.
Power amplifier, lain-lain.
When releasing , push down on the catch firmly and release carefully.
If excessive force is used, damage to the speaker or terminal cable may
White cord — Left speaker
Grey cord — Right speaker
En relâchant , appuyez fermement sur la languette et relâchez
Si vous appliquez une force exagérée, vous risquez d’endommager le haut-
parleur ou le câble de la borne.
Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
Al liberar , presione en el enganche con firmeza y libere el con cuidado.
Si utiliza una fuerza excesiva, es posible que el cable del terminal o el altavoz
Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
Ao soltar o cabo , pressione com firmeza o dispositivo de engate e solte
cuidadosamente o cabo .
Se força excessiva for usada, isso pode resultar em dano ao alto-falante ou
Cabo branco — Alto-falante esquerdo
Cabo cinza — Alto-falante direito
Saat melepas , dorong pengait ke bawah dengan kuat dan lepas
Jika terlalu dipaksakan, speaker atau kabel terminal bisa mengalami
Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
Apabila melepaskan , tekan kancing ke bawah dengan kemas dan
lepaskan dengan cermat.
Sekiranya ditekan secara paksa, pembesar suara atau terminal kabel boleh
Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
Kedalaman sekurang-kurangnya 73 mm (42 mm)*
diperlukan untuk pemasangan
separas. Ukur kedalaman kawasan yang ingin
dipasangkan pembesar suara, dan pastikan pembesar
suara tidak menghalang komponen kereta yang lain.
Patuhi peringatan dibawah apabila memilih lokasi
Pastikan tiada apa-apa halangan di sekitar lokasi
pemasangan di pintu (depan atau belakang) atau di
dulang belakang tempat pembesar suara akan
Lubang untuk pemasangan mungkin telah ditebuk
pada panel dalam pintu (depan atau belakang) atau
pada dulang belakang. Dalam keadaan ini, anda
hanya perlu mengubah suai papan sahaja.
Jika anda mahu memasang sistem pembesar suara
ini di pintu (depan atau belakang), pastikan
terminal, bingkai ataupun magnet pembesar suara
tidak mengganggu mana-mana bahagian dalam
seperti mekanisme tingkap di pintu (apabila
membuka atau menutup tingkap), dll.
Pastikan juga gril pembesar suara tidak menyentuh
sebarang kelengkapan dalam, seperti engkol tingkap,
pemegang pintu, tempat letak tangan, poket pintu,
lampu atau tempat duduk dll.
Jika anda mahu memasang sistem pembesar suara
ini di dulang belakang, pastikan terminal, bingkai
ataupun magnet pembesar suara tidak menyentuh
mana-mana bahagian dalam kereta, seperti spring
bar kilasan (apabila anda membuka atau menutup
Pastikan juga gril pembesar suara tidak menyentuh
mana-mana kelengkapan dalam, seperti tali
pinggang keledar, penyandar kepala, lampu brek
tengah, penutup bahagian dalam pengelap cermin
belakang, tirai atau pembersih udara dll.
