Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten. 104021/07.12

Technische Hinweise

zum UNiSEqC Einkabelsystem SUS 21 F

Wichtig: alle nachfolgenden Hinweise vollständig

durchlesen und beachten.

Die Montage ist nur in trockenen Räumen und

auf nicht brennbarem Untergrund zulässig.

Vorsicht bei Montage in Schalt- bzw. Zählerkästen!

Mit der CE-Kennzeichnung bestätigt SPAUN die

Einhaltung der EMV-Anforderungen entsprechend

der EU Produktnorm EN 50083-2 und die Einhaltung

der Sicherheitsanforderungen entsprechend der EU

Produktnorm EN 60728-11.

Das Basisgerät und die Multischalter erfüllen die

erhöhten Schirmungsmaß-Anforderungen gemäß EN

50083-2, Güteklasse A.

Alle Komponenten sind zum Verbinden mit dem

Hauptpotentialausgleich mit einer Erdungsklemme

ausgestattet.

Die zulässige Umgebungstemperatur beträgt:

-20° C ... +50° C.

Elektronische Geräte gehören nicht in den Hausmüll,

sondern müssen - gemäß der Richtlinie DIN EN 50419

(entspricht dem Artikel 11(2) der Richtlinie 2002/96/EG)

des Europäischen Parlaments und des Rates vom 27.

Januar 2003 über Elektro- und Elektronik -Altgeräte - fach-

gerecht entsorgt werden. Bitte, geben Sie dieses Gerät

am Ende seiner Verwendung zur Entsorgung an den dafür

vorgesehenen öffentlichen Sammelstellen ab.

Vor Öffnen des Geräts bitte Netzstecker ziehen!

Bitte beachten Sie die beiliegenden Sicherheitshinweise!

Byk-Gulden-Str. 22 · D-78224 Singen

Telefon: +49 (0) 7731 - 8673-0 · Telefax: +49 (0) 7731 - 8673-17

E-Mail: info@spaun.de · www.spaun.de

Byk-Gulden-Str. 22 · D-78224 Singen

Phone: +49 (0) 7731 - 8673-0 · Fax: +49 (0) 7731 - 8673-17

Email: contact@spaun.com · www.spaun.com

Technical Advice

For the UNiSEqC Single Cable System SUS 21 F

Specifications and design are subject to change due to our policy of continual technical improvement. 104021/07.12

Always remove mains cable before opening the device!

Please follow the safety instructions enclosed!

Important: Please observe the following instructions

Installation is only permitted in dry rooms and upon

a non-combustible surface. Ensure that there is adequate

air circulation.

SPAUN electronic confirms the keeping of the EMC

requirements in accordance to the EU product norm

EN 50083-2 and the keeping of the safety requirements in

accordance to the EU product norm EN 60728-11 by the

CE sign.

The launch amplifier and the multiswitches meet

the more stringent screening requirements according

to EN 50083-2, quality grade A.

All components are equipped with an earthing terminal for

connecting to the main potential equalization.

The permissible ambient temperature range is:

-20° C ... +50° C (253 K ... 323 K).

Electrical and electronic equipment are not household waste

- in accordance with the European directive EN 50419 (corre-

sponds to the article 11(2) of the guideline 2002/96/EC) of the

European Parliament and the Council of January, 27th 2003 on

used electrical and electronic equipment, it should be dis-

posed properly. Please, on the end of its life cycle, take this

unit and dispose it on designated public collection points.

Der SUS 21 F ermöglicht den Anschluss von zwei Receivern oder einem Dual-Tuner-Receiver (PVR)

über eine koaxiale Ableitung. Das Gerät wird einfach auf einen herkömmlichen Multischalter aufgesteckt.

Dabei nutzt der SUS 21 F zwei Teilnehmerausgänge des Multischalters oder eines QUAD LNB´s welche

dem SUS 21 F als Eingangssignal dienen. Über nur ein Koaxialkabel, das in die Wohnung führt, können

dann entweder zwei separate Receiver oder ein PVR (Dual-Tuner) Receiver versorgt werden. Die verwen-

deten Receiver müssen allerdings das Einkabelprotokoll nach EN 50494 unterstützen. Das terrestrische

Signal (UKW, DVB-T, Breitbandkabel) wird durchgeschleift und steht auch bei ausgeschaltetem

SAT-Receiver an der Antennendose zur Verfügung.

Die Stromversorgung des Mutlischalters bzw. LNB und des SUS 21 F erfolgt über den angeschlossenen

Receiver. Sollte der angeschlossenen Receiver nicht in der Lage sein, die Stromversorgung zu überneh-

men (weiches Netzteil), kann das optional erhältliche Steckernetzteil SNG 18/1000 verwendet werden.

HINWEIS:

Wird der SUS 21 F beispielsweise an einem Multischalter für 4 SAT-Positionen angeschlossen, hat

der Nutzer lediglich Zugriff auf die ersten beiden Satellitenpositionen (Position A & B).

Die Signale von den beiden anderen Satellitenpositionen (C & D) können nicht empfangen werden.

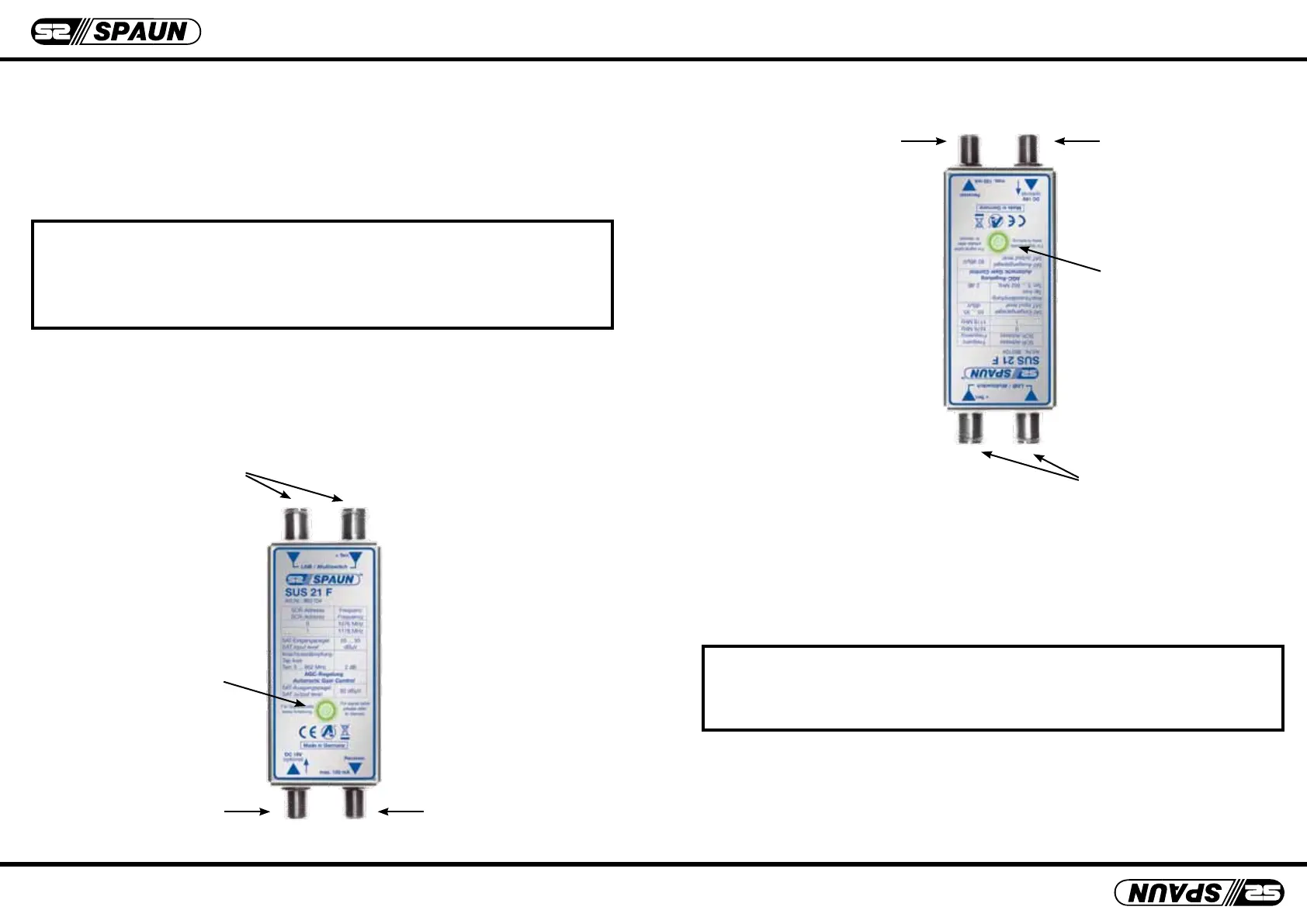

Eingänge

vom Multischalter

oder QUAD LNB

LED-Anzeige

siehe Seite 3

DC-Buchse

für optionales

Steckernetzteil

SNG 18/1000

Ausgang

zum Receiver

The SUS 21 F allows to connect two receivers or one dual tuner receiver (TWIN/PWR) via a single

coaxial cable. The SUS 21 F can be simply plugged onto a conventional multiswitch/cascade or onto a

QUAD LNB. The output signal from the switch/cascade or LNB serve as its input signals. A single

coaxial cable can then be led into dwelling, and used to supply either two separate receivers or one

PVR (dual tuner) receiver. The receivers used must however support the single-cable protocol according

to EN 50494 standard. Terrestrial signal will be transmitted too, as long as it’s available at the input.

The SUS 21 F is remote powered via the connected receiver. If the connected receiver is not able

to supply sufficient power, it‘s possible to connect the SUS 21 F via the external wall power supply

SNG18/1000 (sold separately) to mains power.

Please note:

If the SUS 21 F is connected for example to a multiswitch with four SAT positions the user does

only have access to the first two satellite position (Position A & B). The signals from the other two

satellite positions (C & D), unfortunately can’t be received.

Inputs

from multiswitch

or QUAD LNB

LED Status

see page 3

DC-Jack

for optional

wall power supply SNG

18/1000

Output

to receiver

Produkt Specifikationer

Mærke:	Spaun
Kategori:	Ikke kategoriseret
Model:	SUS 21 F
Bredde:	39 mm
Dybde:	107 mm
Højde:	30 mm
Produktfarve:	Metallic
Husmateriale:	Metal
Knap til nulstilling:	Ingen
Antal kanaler:	8 kanaler
