FMHT1-77416 & FMHT1-77443
Self-Leveling Laser with a 360º Horizontal Line, 2 Vertical Lines, & 1 Down Dot
E
GB
NL
GR
I
FIN
HU
BG
LV
D
DK
CZ
E
NO
SK
RO
LT
F
SE
RU
PT
PL
SI
EE
TR
HR
www.2helpU.com
Please read these instructions before operating the product.
Figures
2
1b
1a
2
A1
3
4
5
6
7
=
=
=
=
=
=
< 5%
> 5%
3
C
B
1/4-20
5/8-11
1 2
D
Figures
4
ab
c
b
ab
D
c
ab
a
> 30 . (9m)
_
E
3
2
1
5
1
2
F
ab
c
ab
ba
c
b
D
> 30 . (9m)
_
c
a
c
3
Figures
6
2
G
a
.
bc
.
> 8 . (2.5m)
_
F
1
e
.
bc
a
d
d
b
c
e
3
7
1
2
3
H
DD
D
90˚
c
c
c
f
a
a
f
a
ba
e
e
> 10. (3m)
_
> 10. (3m)
_
> 10. (3m)
_
b
b
8
GB Contents
• Laser Information
• User Safety
• Battery Safety
• Installing AA Batteries
• Using the Mounting Block
• Turning the Laser On
• Checking Laser Accuracy
• Using the Laser
• Maintenance
• Troubleshooting
• Service and Repairs
• Specications
Laser Information
The FMHT1-77416 and FMHT1-77443 lasers are Class 2
laser products. The lasers are self-leveling laser tools that can
be used for horizontal (level) and vertical (plumb) alignment
projects.
User Safety
Safety Guidelines
The denitions below describe the level of severity for each
signal word. Please read the manual and pay attention to these
symbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a potentially hazardous
situation which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate
injury.
NOTICE: Indicates a practice not related to personal injury
which, if not avoided, may result in property damage.
If you have any questions or comments about this or any
Stanley tool, go to http://www.2helpU.com.
WARNING:
Read and understand all instructions. Failure to
follow the warnings and instructions in this manual
may result in serious personal injury.
SAVE THESE INSTRUCTIONS
WARNING:
Laser Radiation Exposure. Do not disassemble
or modify the laser level. There are no user
serviceable parts inside. Serious eye injury could
result.
WARNING:
Hazardous Radiation. Use of controls or
adjustments, or performance of procedures, other
than those specied herein may result in hazardous
radiation exposure.

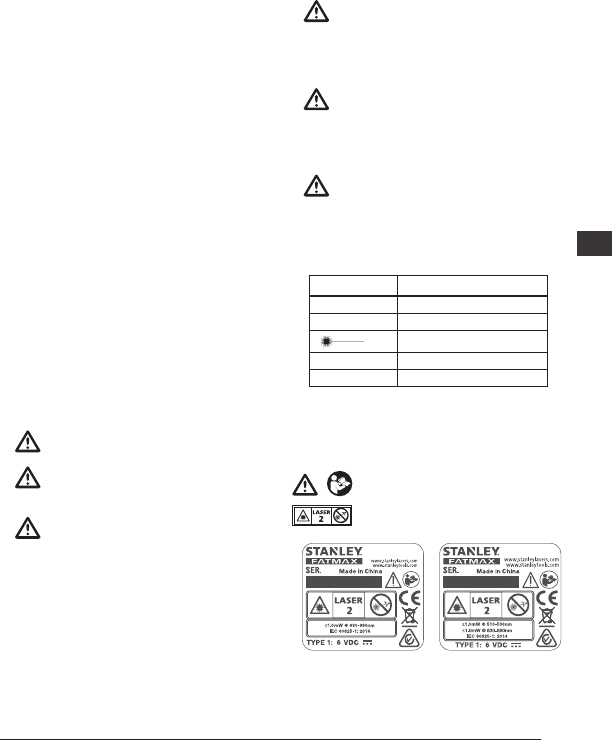

The label on your laser may include the following symbols.
Symbol Meaning
V Volts
mW Milliwatts
Laser Warning
nm Wavelength in nanometers
2 Class 2 Laser
Warning Labels
For your convenience and safety, the following labels are
on your laser.
WARNING: To reduce the risk of injury, user
must read instruction manual.
WARNING: LASER RADIATION. DO NOT
STARE INTO BEAM. Class 2 Laser Product.
FMHT1-77443
FMHT1-77416
9
GB
• Do not operate the laser in explosive atmospheres,
such as in the presence of ammable liquids, gases,
or dust. This tool may create sparks which may ignite the
dust or fumes.
• Store an idle laser out of reach of children and other
untrained persons. Lasers are dangerous in the hands of
untrained users.
• Tool service MUST be performed by qualied repair
personnel. Service or maintenance performed by unqualied
personnel may result in injury. To locate your nearest Stanley
service center go to http://www.2helpU.com.
• Do not use optical tools such as a telescope or transit to
view the laser beam. Serious eye injury could result.
• Do not place the laser in a position which may cause
anyone to intentionally or unintentionally stare into the
laser beam. Serious eye injury could result.
• Do not position the laser near a reective surface which
may reect the laser beam toward anyone’s eyes. Serious
eye injury could result.
• Turn the laser off when it is not in use. Leaving the laser
on increases the risk of staring into the laser beam.
• Do not modify the laser in any way. Modifying the tool may
result in hazardous laser radiation exposure.
• Do not operate the laser around children or allow
children to operate the laser. Serious eye injury may result.
• Do not remove or deface warning labels. If labels are
removed, the user or others may inadvertently expose
themselves to radiation.
• Position the laser securely on a level surface. If the laser
falls, damage to the laser or serious injury could result.
Personal Safety
• Stay alert, watch what you are doing, and use common sense
when operating the laser. Do not use the laser when you are
tired or under the inuence of drugs, alcohol, or medication.
A moment of inattention while operating the laser may result
in serious personal injury.
• Use personal protective equipment. Always wear eye
protection. Depending on the work conditions, wearing
protective equipment such as a dust mask, non-skid safety
shoes, hard hat, and hearing protection will reduce personal
injury.
Tool Use and Care
• Do not use the laser if the Power/Transport Lock switch
does not turn the laser on or off. Any tool that cannot be
controlled with the switch is dangerous and must be repaired.
• Follow instructions in the Maintenance section of this
manual. Use of unauthorized parts or failure to follow
Maintenance instructions may create a risk of electric shock
or injury.
Battery Safety
WARNING:
Batteries can explode, or leak, and can cause
injury or re. To reduce this risk:
• Carefully follow all instructions and warnings on the battery
label and package.
• Always insert batteries correctly with regard to polarity
(+ and –), as marked on the battery and the equipment.
• Do not short battery terminals.
• Do not charge disposable batteries.
• Do not mix old and new batteries. Replace all batteries at the
same time with new batteries of the same brand and type.
• Remove dead batteries immediately and dispose of per
local codes.
• Do not dispose of batteries in re.
• Keep batteries out of reach of children.
• Remove batteries when the device is not in use.
Installing AA Batteries
Load new AA batteries in the FMHT1-77416 or FMHT1-
77443 laser. In the FMHT1-77443 laser you can also load AA
rechargeable batteries. When using rechargeable batteries,
refer to the Stanley FatMax FMHT80690 Charger Manual.
1. Turn the laser upside down.
2. On the laser, lift up the latch to open the battery
compartment cover (Figure B #1).
3. Insert four new, high-quality, name brand AA batteries,
making sure to position the - and + ends of each battery as
noted inside the battery compartment (Figure B #2).
10
GB 4. Push the battery compartment cover closed until it snaps in
place (Figure B #3).
5. Slide the Power/Transport Lock switch to the right to the
Unlocked/ON position (Figure A #1b).
6. On the keypad, make sure (Figure A #3) is not
ashing (> 5%). If is ashing, this means that the
battery level is below 5%.
• The laser may continue to operate for a short time while
the battery power continues to drain, but the laser lines
and dots will quickly dim.
• After fresh batteries are installed and the laser is turned
ON again, the laser lines and dots will return to full
brightness.
7. When the laser is not in use, slide the Power/Transport
Lock switch to the LEFT to the Locked/OFF position
(Figure A #1a) to save battery power.
Using the Mounting Block
On the bottom of the laser is a moveable block (Figure D).
• To use the magnets on the front of the laser (Figure A #2) to
mount the laser against the side of a steel beam, do not
extend the moveable block (Figure D #1). This will allow the
down dot to be aligned with the edge of the steel beam.
• To mount the laser over a point on the oor (using a multi-
function bracket or a tripod), pull out the moveable block until
it clicks in place (Figure D #2). This will allow the laser down
dot to display through the 5/8-11 mounting hole and the laser
to be rotated over the 5/8-11 mounting hole without moving
the vertical position of the laser.
Turning the Laser On
1. Place the laser on a smooth, flat, level surface, with the
laser facing straight ahead toward the opposing wall
(0º position).
2. Slide the Power/Transport Lock switch to the right to the
Unlocked/ON position (Figure A #1b).
3. Press (Figure A #6) once to display a horizontal laser
line, a second time to display a down dot, and a third time
to display a horizontal line and a down dot.
4. Check the laser beams. The laser is designed to self-level.
• If the laser is tilted so much that it cannot self-level
(> 4°), the laser beams will continually flash twice and
(Figure A #4) will flash constantly on the keypad.
• If the laser beams ash, the laser is not level (or plumb)
and should NOT BE USED for determining or marking
level or plumb. Try repositioning the laser on a level
surface.
5. Press (Figure A #5) once to display a vertical laser
line from the front of the laser, a second time to display
a vertical laser line from the side of the laser, and a third
time to display both vertical lines.
6. Press (Figure A #7) to test the Pulse mode. will
illuminate and the laser beams will appear lighter, since
they are ashing at a very rapid rate. You will only use
Pulse mode with a detector to display the laser beams long
range.
7. If ANY of the following statements are TRUE, continue with
the instructions for Checking Laser Accuracy BEFORE
USING THE LASER for a project.
• This is the first time you are using the laser (in case
the laser was exposed to extreme temperatures).
• The laser has not been checked for accuracy in
a while.
• The laser may have been dropped.
Checking Laser Accuracy
The laser tools are sealed and calibrated at the factory. It
is recommended that you perform an accuracy check prior
to using the laser for the rst time (in case the laser was
exposed to extreme temperatures) and then regularly to
ensure the accuracy of your work. When performing any of
the accuracy checks listed in this manual, follow these
guidelines:
• Use the largest area/distance possible, closest to the
operating distance. The greater the area/distance, the
easier to measure the accuracy of the laser.
• Place the laser on a smooth, at, stable surface that is
level in both directions.
• Mark the center of the laser beam.
11
GB
Horizontal Beam - Scan Direction
Checking the horizontal scan calibration of the laser requires
two walls 9m (30′) apart. It is important to conduct a calibration
check using a distance no shorter than the distance of the
applications for which the tool will be used.
1. Place the laser against the end of a 9m (30′) wall
(Figure E #1).
2. Turn the laser ON.
3. Press once to display a horizontal laser beam.
4. Turn the laser toward the opposite end of the wall and
parallel to the adjacent wall.
5. At least 9m (30′) apart on the laser beam, mark a
and b.
6. Turn the laser 180º.
7. Adjust the height of the laser so the center of the beam is
aligned with a (Figure E #2).
8. Directly above or below b, mark c along the laser beam
(Figure E #3).
9. Measure the vertical distance between b and c.
10. If your measurement is greater than the Allowable
Distance Between b and c for the corresponding
Distance Between Walls in the following table, the laser
must be serviced at an authorized service center.
Distance
Between Walls
Allowable Distance
Between b and c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
Horizontal Beam - Pitch Direction
Checking the horizontal pitch calibration of the laser requires
a single wall at least 9m (30′) long. It is important to conduct
a calibration check using a distance no shorter than the distance
of the applications for which the tool will be used.
1. Place the laser against the end of a 9m (30′) wall
(Figure F #1).
2. Turn the laser ON.
3. Press once to display a horizontal laser beam.
4. Turn the laser toward the opposite end of the wall and
parallel to the adjacent wall.
5. At least 9m (30′) apart on the laser beam, mark a
and b.
6. Move the laser to the opposite end of the wall
(Figure F #2).
7. Position the laser toward the rst end of the same wall and
parallel to the adjacent wall.
8. Adjust the height of the laser so the center of the beam is
aligned with b.
9. Directly above or below a, mark c along the laser beam
(Figure F #3).
10. Measure the distance between a and c.
11. If your measurement is greater than the Allowable
Distance Between a and c for the corresponding
Distance Between Walls in the following table, the laser
must be serviced at an authorized service center.
Distance Between
Walls
Allowable Distance
Between a and c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
Vertical Beam - Plumb
Checking the vertical (plumb) calibration of the laser can be
most accurately done when there is a substantial amount of
vertical height available, ideally 9m (30′), with one person on
the oor positioning the laser and another person near a ceiling
to mark the position of the beam. It is important to conduct
a calibration check using a distance no shorter than the distance
of the applications for which the tool will be used.
1. Place the laser on a smooth, at, stable surface that is
level in both directions (Figure G #1).
2. Turn the laser ON.
3. Press three times to display the front and side vertical
beams.
4. Press twice to display the down dot.
5. On the level surface, mark the position of the down dot a
(Figure G #2).
12
GB 6. On the ceiling, mark two short lines b and c where the
front and side laser beams cross.
7. Pick up and rotate the laser 180º, and position the down
dot directly over a, the previous position of the down dot,
as shown in Figure G #3.
8. On the ceiling, look at the position of the two laser beams.
If they are not parallel to marked lines b and c, turn the
laser until the laser beams are closely lined up with b
and c.
9. On the ceiling, mark two short lines d and e where the
beams cross.
10. Measure the distance between marked lines b and d,
and marked lines c and e.
11. If your measurement is greater than the Allowable
Distance Between Marked Lines for the corresponding
Ceiling Height in the following table, the laser must be
serviced at an authorized service center.
Ceiling Height
Allowable Distance
Between Marked Lines
2.5m (8′)1.5mm (1/16")
3m (10′)2.0mm (3/32”)
4m (14′)2.5mm (1/8”)
6m (20′)4mm (5/32”)
9m (30′)6mm (1/4”)
90º Between Vertical Beams
Checking 90º accuracy between the front and side vertical
beams requires an open oor area at least 6m x 3m (20′ x 10′).
1. Place the laser on a smooth, at, stable surface that is
level in both directions, as shown in Figure H #1.
2. Turn the laser ON.
3. Press three times to display the front and side vertical
beams.
4. Press twice to display the down dot.
5. Along the front laser beam, mark three locations a,
b, and c; where b is at the midpoint of the laser beam.
6. Position the laser so the down dot is over b and the front
laser beam is aligned with c (Figure H #2).
7. Mark a location e along the side laser beam at least 3m
(10’) away from the laser.
8. Turn the laser clockwise 90º.
9. Position the laser so the down dot is over b and the front
laser beam is aligned with e (Figure H #3).
10. Along the side laser beam, mark f near a.
11. Measure the distance between a and f.
12. If your measurement is greater than the Allowable
Distance Between a & f for the corresponding
Distance from b to a in the following table, the laser
must be serviced at an authorized service center.
Distance from
b to a
Allowable Distance
Between a & f
3m (10′)3.2mm (1/8”)
4m (14′)3.5mm (5/32”)
5m (17′)4.5mm (3/16”)
6m (20′)5.5mm (7/32”)
7m (23′)6mm (1/4”)
Using the Laser
Operating Tips
• Always mark the center of the beam created by the laser.
• Extreme temperature changes may cause movement of
internal parts that can affect accuracy. Check your accuracy
often while working.
• If the laser is ever dropped, check to make sure it is still
calibrated.
• As long as the laser is properly calibrated, the laser is self-
leveling. Each laser is calibrated at the factory to nd level as
long as it is positioned on a at surface within average ± 4°
of level. No manual adjustments are required.
• Use the laser on a smooth, at, level, surface.
Turning the Laser Off
Slide the Power/Transport Lock switch to the OFF/Locked
position (Figure A #1a) when the laser is not in use. If the
switch is not placed in the Locked position, the laser will not
turn off.
13
GB
Using the Laser with Accessories
WARNING:
Since accessories other than those offered by
Stanley have not been tested with this laser, use of
such accessories with this laser could be hazardous.
Only use Stanley accessories that are recommended for use
with this model. Accessories that may be suitable for one laser
may create a risk of injury when used with another laser.
The bottom of the laser is equipped with 1/4-20 and 5/8-11
female threads (Figure C) to accommodate current or future
Stanley accessories. Only use Stanley accessories specied
for use with this laser. Follow the directions included with the
accessory.
Recommended accessories for use with this laser are available
at extra cost from your local dealer or authorized service center.
If you need assistance locating any accessory, please contact
your nearest Stanley service center or visit our website:
http://www.2helpU.com.
Maintenance
• When the laser is not in use, clean the exterior parts with
a damp cloth, wipe the laser with a soft dry cloth to make
sure it is dry, and then store the laser in the kit box provided.
• Although the laser exterior is solvent resistant, NEVER use
solvents to clean the laser.
• Do not store the laser at temperatures below -20 ˚C (-5 ˚F) or
above 60 ˚C (140 ˚F).
• To maintain the accuracy of your work, check the laser often
to make sure it is properly calibrated.
Calibration checks and other maintenance repairs may be
performed by Stanley service centers.
Troubleshooting
The Laser Does Not Turn On
• Check the AA batteries to make sure:
• Each battery is installed correctly, according to (+) and (–)
listed inside the battery compartment.
• The battery contacts are clean and free of rust or
corrosion.
• The batteries are new, high-quality, name brand batteries
to reduce the chance of battery leakage.
• Make sure the AA batteries are in proper working condition. If
in doubt, try installing new batteries.
• When using rechargeable batteries, make sure the batteries
are fully charged.
• Be sure to keep the laser dry.
• If the laser unit is heated above 50 ˚C (120 ˚F), the unit will
not turn ON. If the laser has been stored in extremely hot
temperatures, allow it to cool. The laser level will not be
damaged by using the Power/Transport Lock switch before
cooling to its proper operating temperature.
The Laser Beams Flash
The lasers are designed to self-level up to an average of
4° in all directions. If the laser is tilted so much that the
internal mechanism cannot level itself, the laser beams will
ash indicating that the tilt range has been exceeded. THE
FLASHING BEAMS CREATED BY THE LASER ARE NOT
LEVEL OR PLUMB AND SHOULD NOT BE USED FOR
DETERMINING OR MARKING LEVEL OR PLUMB. Try
repositioning the laser on a more level surface.
The Laser Beams Will Not Stop Moving
The laser is a precision instrument. Therefore, if it is not
positioned on a stable (and motionless) surface, the laser will
continue to try to nd level. If the beam will not stop moving, try
placing the laser on a more stable surface. Also, try to make
sure that the surface is relatively at and level, so that the laser
is stable.
Service and Repairs
Note: Disassembling the laser level will void all warranties on
the product.
To assure product SAFETY and RELIABILITY, repairs,
maintenance and adjustment should be performed by
authorized service centers. Service or maintenance performed
by unqualied personnel may result in a risk of injury. To locate
your nearest Stanley service center, go to
http://www.2helpU.com.
14
GB Specications
FMHT1-77416 FMHT1-77443
Light Source Laser diodes
Laser Wavelength 630 – 680 nm visible 510 – 530 nm visible (all lines)
630 – 680 nm visible (down dot)
Laser Power ≤1.0 mW CLASS 2 LASER PRODUCT
Working Range 20m (65′)
50m (165′) with Detector
30m (100′)
50m (165′) with Detector
Accuracy - all lines ±3mm per 10m (±1/8” per 30′)
Accuracy - down dot ±6mm per 10m (±1/4” per 30′)
Power Source 4 AA Alkaline (1.5V) size batteries (6V DC) 4 AA Alkaline (1.5V) size batteries (6V DC) or
4 AA NiMH (1.2V) size batteries (4.8V DC)
Operating Temperature -10°C to 50°C (14°F to 122°F)
Storage Temperature -20°C to 60°C (-5°F to 140°F)
Environmental Water & Dust Resistant to IP54
15
D
Inhalt
• Informationen zum Laser
• Benutzersicherheit
• Sicherer Umgang mit Akkus
• Einlegen von AA-Batterien
• Verwendung des Befestigungsblocks
• Einschalten des Lasers
• Prüfen der Lasergenauigkeit
• Verwendung des Lasers
• Wartung
• Fehlerbehebung
• Service und Reparaturen
• Spezikationen
Informationen zum Laser
Die Laser FMHT1-77416 und FMHT1-77443 sind
Laserprodukte der Klasse 2. Die Laser sind selbstnivellierende
Laserwerkzeuge, die für Projekte genutzt werden können,
bei denen eine horizontale (waagerechte) und vertikale
(senkrechte) Ausrichtung nötig ist.
Benutzersicherheit
Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf
diese Symbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden,
zu tödlichen oder schweren Verletzungen führt.
WARNUNG: Weist auf eine möglicherweise
gefährliche Situation hin, die, sofern nicht vermieden,
zu tödlichen oder schweren Verletzungen führen
kann.
VORSICHT: Weist auf eine möglicherweise
gefährliche Situation hin, die, sofern nicht vermieden,
zu leichten oder mittelschweren Verletzungen führen
kann.
HINWEIS: Weist auf ein Verhalten hin, das nichts mit
Verletzungen zu tun hat, aber, wenn es nicht vermieden wird,
zu Sachschäden führen kann.
Bei Fragen oder Anmerkungen zu diesem oder anderen
Stanley-Werkzeugen besuchen Sie bitte
http://www.2helpU.com.
WARNUNG:
Lesen und verstehen Sie alle Anweisungen. Das
Nichtbeachten von Warnhinweisen und Anweisungen
in dieser Anleitung kann schweren Verletzungen
führen.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
WARNUNG:
Belastung durch Laserstrahlung. Zerlegen oder
modizieren Sie den Laser-Nivelliergerät nicht. Im
Inneren benden sich keine zu wartenden Teile.
Es können schwere Augenverletzungen auftreten.
WARNUNG:
Gefährliche Strahlung. Die Verwendung von
Steuerelementen oder Anpassungen sowie die
Durchführung von Verfahren, die nicht den hierin
beschriebenen entsprechen, kann zu gefährlicher
Strahlenbelastung führen.
Das Etikett auf Ihrem Laser kann die folgenden Symbole
enthalten.
Symbol Bedeutung
V Volt
mW Milliwatt
Laser-Warnung
nm Wellenlänge in Nanometer
2Laser der Klasse 2
Warnetiketten
Für mehr Komfort und Sicherheit sind auf Ihrem Laser
folgende Etiketten angebracht.
WARNUNG: Zur Reduzierung der
Verletzungsgefahr muss jeder Benutzer die
Betriebsanleitung lesen.
WARNUNG: LASERSTRAHLUNG. BLICKEN
SIE NICHT IN DEN STRAHL. Laserprodukt der
Klasse 2.
FMHT1-77443
FMHT1-77416
16
D
• Betreiben Sie den Laser nicht in explosionsgefährdeter
Umgebung, in der sich brennbare Flüssigkeiten, Gase
oder Staub benden. Dieses Werkzeug kann Funken
erzeugen, die den Staub oder die Dämpfe entzünden können.
• Bewahren Sie einen nicht verwendeten Laser außerhalb
der Reichweite von Kindern und anderen nicht im
Umgang damit geschulten Personen auf. Laser sind in den
Händen nicht geschulter Personen gefährlich.
• Die Werkzeugwartung MUSS durch qualiziertes
Reparaturpersonal durchgeführt werden. Service
oder Wartung durch nicht qualiziertes Personal kann zu
Verletzungen führen. Ihr nächstgelegenes Stanley Service
Center nden Sie auf http://www.2helpU.com.
• Verwenden Sie keine optischen Werkzeuge wie
Teleskope oder Tachymeter, um den Laserstrahl zu
sehen. Es können schwere Augenverletzungen auftreten.
• Bringen Sie den Laser nicht in eine Stellung, in
der jemand absichtlich oder unbeabsichtigt in
den Laserstrahl blicken kann. Es können schwere
Augenverletzungen auftreten.
• Stellen Sie den Laser nicht in der Nähe einer
reektierenden Oberäche auf, die den Laserstrahl in
Richtung der Augen von Personen ablenken kann. Es
können schwere Augenverletzungen auftreten.
• Schalten Sie den Laser aus, wenn er nicht verwendet
wird. Wenn der Laser eingeschaltet bleibt, erhöht sich das
Risiko, dass jemand in den Laserstrahl blickt.
• Nehmen Sie keinerlei Änderungen am Laser vor.
Veränderungen am Werkzeug können zu gefährlicher
Laserstrahlung führen.
• Betreiben Sie den Laser nicht in der Nähe von Kindern
und lassen Sie ihn nicht von Kindern bedienen. Es
können schwere Augenverletzungen auftreten.
• Entfernen oder beschädigen Sie keine Warnetiketten.
Wenn Etiketten entfernt werden, können der Benutzer oder
andere Personen unbeabsichtigt Strahlung ausgesetzt
werden.
• Stellen Sie den Laser auf einer ebenen Fläche auf.
Wenn der Laser umfällt, kann es zu Schäden daran oder zu
schweren Verletzungen kommen.
Sicherheit von Personen
• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und
gehen Sie sachgerecht mit dem Laser um. Benutzen Sie den
Laser nicht, wenn Sie müde sind oder unter dem Einuss von
Drogen, Alkohol oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Betrieb eines Lasers kann zu schweren
Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung. Tragen Sie
Augenschutz. Je nach Arbeitsbedingungen empehlt sich das
Tragen von Schutzausrüstung, zum Beispiel Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz,
um Verletzungen zu vermeiden.
Verwendung und Pege des Werkzeugs
• Benutzen Sie keinen Laser, dessen Einschalt-/
Transportsperre defekt ist. Ein Werkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
• Befolgen Sie die Anweisungen im Abschnitt Wartung dieses
Handbuchs. Die Verwendung nicht genehmigter Teile oder
die Nichtbeachtung der Wartungsanweisungen können zur
Gefahr von Stromschlägen oder Verletzungen führen.
Sicherer Umgang mit
Batterien
WARNUNG:
Batterien können explodieren oder auslaufen und
dadurch Verletzungen oder Feuer verursachen.
Zum Reduzieren dieses Risikos:
• Befolgen Sie sorgfältig die Anleitungen und Warnhinweise auf
dem Etikett des Batterien und der Verpackung.
• Legen Sie Batterien immer korrekt ein (+ und –), wie auf der
Batterie und dem Gerät angegeben.
• Schließen Sie Batterieklemmen nicht kurz.
• Nicht versuchen, Einwegbatterien aufzuladen.
• Verwenden Sie nicht gleichzeitig alte und neue Batterien.
Ersetzen Sie alle Batterien gleichzeitig durch neue Batterien
der gleichen Marke und des gleichen Typs.
• Entfernen Sie leere Batterien sofort und entsorgen Sie sie
gemäß den örtlichen Vorschriften.
• Entsorgen Sie Batterien nicht im Feuer.
17
D
• Halten Sie Batterien aus der Reichweite von Kindern fern.
• Nehmen Sie die Batterien heraus, wenn das Gerät nicht
benutzt wird.
Einlegen von AA-Batterien
Setzen Sie neue AA-Batterien in den Laser FMHT1-77416 oder
FMHT1-77443 ein. Im Laser FMHT1-77443 können Sie auch
wiederauadbare AA-Batterien verwenden. Bei Verwendung von
wiederauadbaren Batterien lesen Sie bitte das Handbuch für
das Ladegerät Stanley FatMax FMHT80690.
1. Drehen Sie den Laser auf den Kopf.
2. Heben Sie am Laser die Lasche an, um die
Batteriefachabdeckung zu öffnen (Abbildung B #1).
3. Legen Sie vier neue, hochwertige AA-Markenbatterien
ein und stellen Sie dabei sicher, dass die mit - und +
gekennzeichneten Enden jeder Batterie richtig herum im
Batteriefach liegen (Abbildung B #2).
4. Schieben Sie die Batteriefachabdeckung geschlossen, bis
sie einrastet (Abbildung B #3).
5. Schieben Sie die Einschalt-/Transportsperre nach rechts in
die Position Unlocked/ON (Entsperrt/AN)
(Abbildung A #1b).
6. Stellen Sie auf der Tastatur sicher, dass (Abbildung
A #3) nicht blinkt (> 5 %). Wenn blinkt, ist die
Batterie nur noch zu weniger als 5 % geladen.
• Der Laser kann noch kurze Zeit weiterbetrieben werden,
wenn die Batterieleistung weiter abfällt, aber die
Laserlinien und -punkte werden schnell schwächer.
• Nach dem Einlegen frischer Batterien und dem
Einschalten des Lasers kehren die Laserlinien und
Punkte zu voller Helligkeit zurück.
7. Wenn der Laser nicht in Gebrauch ist, schieben Sie die
Einschalt-/Transportsperre in die Position Locked/OFF
(Gesperrt/AUS) (Abbildung A #1a), um die Batterie zu
schonen.
Verwendung des
Befestigungsblocks
An der Unterseite des Lasers bendet sich ein beweglicher
Block (Abbildung D).
• Wenn Sie die Magneten an der Vorderseite des Lasers
(Abbildung A #2) zum Befestigen des Lasers an einem
Stahlbalken verwenden wollen, darf der bewegliche Block
nicht herausgezogen werden (Abbildung D #1). Dadurch
kann der untere Punkt an der Kante des Stahlbalkens
ausgerichtet werden.
• Wenn Sie den Laser über dem Boden verwenden wollen
(an einem Multifunktionsbügel oder Stativ), ziehen Sie den
beweglichen Block heraus, bis er einrastet
(Abbildung D #2). Dadurch werden der untere Laserpunkt
durch das 5/8-11-Montageloch angezeigt und der Laser über
dem 5/8-11-Montageloch gedreht, ohne die vertikale Position
des Lasers zu verändern.
Einschalten des Lasers
1. Platzieren Sie den Laser auf einer glatten, flachen, ebenen
Fläche, wobei der Laser gerade nach vorn in Richtung
gegenüberliegende Wand zeigt (0º Position).
2. Schieben Sie die Einschalt-/Transportsperre nach rechts in
die Position Unlocked/ON (Entsperrt/AN)
(Abbildung A #1b).
3. Drücken Sie (Abbildung A #6) einmal, um eine
horizontale Laserlinie anzuzeigen, ein zweites Mal, um
einen unteren Punkt anzuzeigen und ein drittes Mal,
um eine horizontale Linie und einen unteren Punkt
anzuzeigen.
4. Überprüfen Sie die Laserstrahlen. Der Laser ist so
konstruiert, dass er sich selbst nivellieren kann.
• Wenn der Laser so stark geneigt ist, dasser sich nicht
selbst nivellieren kann(> 4°), blinken die Laserstrahlen
kontinuierlich zwei Mal und (Abbildung A #4) auf
dem Tastenfeld blinken sie dauerhaft.
• Wenn die Laserstrahlen blinken, ist der Laser nicht
horizontal (oder vertikal) ausgerichtet und sollte NICHT
zur Bestimmung oder Markierung von horizontalen oder
vertikalen Ebenen verwendet werden. Versuchen Sie,
den Laser auf einer ebenen Fläche neu zu positionieren.
18
D
5. Drücken Sie (Abbildung A #5) einmal, um die
vertikale Laserlinie von der Vorderseite des Lasers
anzuzeigen, ein zweites Mal, um eine vertikale Laserlinie
seitlich des Lasers anzuzeigen und ein drittes Mal, um
beide vertikalen Linien anzuzeigen.
6. Drücken Sie (Abbildung A #7) um den Impuls-Modus
zu testen. Leuchtet und die Laserstrahlen erscheinen
heller, da sie sehr schnell blinken. Der Impuls-Modus wird
nur zusammen mit einem Detektor verwendet, um die
Laserstrahlen über eine längere Strecke anzuzeigen.
7. Wenn ALLE der folgenden Bedingungen ERFÜLLT
sind, fahren Sie mit den Anweisungen unter Prüfen der
Lasergenauigkeit fort, BEVOR SIE DEN LASER für ein
Projekt VERWENDEN.
• Es ist das erste Mal, dass Sie den Laser verwenden
(oder wenn der Laser extremen Temperaturen
ausgesetzt war).
• Der Laser wurde längere Zeit nicht auf seine Genauigkeit
überprüft.
• Der Laser ist heruntergefallen.
Prüfen der Lasergenauigkeit
Die Laserwerkzeuge wurden werkseitig versiegelt und kalibriert.
Es wird empfohlen, vor der ersten Verwendung des Lasers
(und falls der Laser extremen Temperaturen ausgesetzt
war) und danach regelmäßig eine Genauigkeitskontrolle
durchzuführen, um die Genauigkeit Ihrer Arbeit zu
gewährleisten. Beachten Sie bei den Genauigkeitsprüfungen
gemäß diesem Handbuch die folgenden Richtlinien:
• Nutzen Sie die größtmögliche Fläche/Entfernung, die dem
Arbeitsabstand am nächsten liegt. Je größer die Fläche/
Entfernung, desto leichter ist es, die Genauigkeit des Lasers
zu messen.
• Stellen Sie den Laser auf eine Fläche, die in beide
Richtungen glatt, stabil und eben ist.
• Markieren Sie die Mitte des Laserstrahls.
Horizontaler Strahl - Scanrichtung
Die Prüfung der horizontalen Scankalibrierung des Lasers
erfordert zwei Wände, die 9m (30′) auseinanderliegen. Es
ist wichtig, eine Kalibrierkontrolle durchzuführen mit einer
Entfernung, die mindestens der Entfernung der Anwendungen
entspricht, für die das Tool verwendet werden wird.
1. Platzieren Sie den Laser gegen das Ende einer 9m (30′)
Wandl (Abbildung E #1).
2. Schalten Sie den Laser EIN.
3. Drücken Sie einmal, um einen horizontalen Laserstrahl
anzuzeigen.
4. Drehen Sie den Laser in Richtung des gegenüberliegenden
Endes der Wand und parallel zur Nachbarwand.
5. Markieren Sie mindestens 9m (30′) entfernt am Laserstrahl
a und b.
6. Drehen Sie den Laser um 180º.
7. Justieren Sie die Höhe des Lasers, sodass die Mitte des
Strahl mit a ausgerichtet ist (Abbildung E #2).
8. Markieren Sie direkt darüber oder darunter b, entlang c
des Laserstrahls (Abbildung E #3).
9. Messen Sie die vertikale Entfernung zwischen b und c.
10. Wenn Ihr Messwert größer als die Zulässige Entfernung
zwischen b und c für die entsprechende Entfernung
zwischen den Wänden gemäß der folgenden Tabelle ist,
muss der Lasser von einer autorisierten Kundendienststelle
gewartet werden.
Entfernung
zwischen den
Wänden
Zulässige Entfernung
Zwischen b und c
9m (30’)6mm (1/4“)
12m (40’)8mm (5/16“)
15m (50’)10mm (13/32“)
19
D
Horizontaler Strahl - Steigungsrichtung
Die Prüfung der horizontalen Steigungskalibrierung erfordert
eine einzelne Wand mit einer Länge von mindestens 9m (30′).
Es ist wichtig, eine Kalibrierkontrolle durchzuführen mit einer
Entfernung, die mindestens der Entfernung der Anwendungen
entspricht, für die das Tool verwendet werden wird.
1. Platzieren Sie den Laser gegen das Ende einer 9m (30′)
Wandl (Abbildung F #1).
2. Schalten Sie den Laser EIN.
3. Drücken Sie einmal, um einen horizontalen Laserstrahl
anzuzeigen.
4. Drehen Sie den Laser in Richtung des gegenüberliegenden
Endes der Wand und parallel zur Nachbarwand.
5. Markieren Sie mindestens 9m (30′) entfernt am Laserstrahl
a und b.
6. Verschieben Sie den Laser zum gegenüberliegenden Ende
der Wand (Abbildung F #2).
7. Positionieren Sie den Laser in Richtung des ersten Endes
der gleichen Wand und parallel zur Nachbarwand.
8. Justieren Sie die Höhe des Lasers, sodass die Mitte des
Strahl mit b ausgerichtet ist.
9. Markieren Sie direkt darüber oder darunter a, entlang c
des Laserstrahls (Abbildung F #3).
10. Messen Sie die Entfernung zwischen a und c.
11. Wenn Ihr Messwert größer ist als die Zulässige
Entfernung zwischen a und c für die entsprechende
Entfernung zwischen den Wänden gemäß der
folgenden Tabelle, muss der Lasser von einer autorisierten
Kundendienststelle gewartet werden.
Entfernung
zwischen den
Wänden
Zulässige Entfernung
Zwischen a und c
9m (30’)6mm (1/4")
12m (40’)8mm (5/16")
15m (50’)10mm (13/32")
Vertikaler Strahl - Lotrecht
Das Überprüfen der vertikalen (lotrechten) Kalibrierung des
Lasers erfolgt am besten, wenn eine große vertikale Höhe zur
Verfügung steht, idealerweise 9m (30′), wobei eine Person
sich auf dem Boden bendet und den Laser positioniert und
eine andere Person sich in der Nähe einer Decke bendet,
um die Position des Strahls zu markieren. Es ist wichtig, eine
Kalibrierkontrolle durchzuführen mit einer Entfernung, die
mindestens der Entfernung der Anwendungen entspricht, für die
das Tool verwendet werden wird.
1. Stellen Sie den Laser auf eine Fläche, die in beide
Richtungen glatt, stabil und eben ist (Abbildung G #1).
2. Schalten Sie den Laser EIN.
3. Drücken Sie dreimal, um die vorderen und seitlichen
vertikalen Strahlen anzuzeigen.
4. Drücken Sie zweimal, um den unteren Punkt
anzuzeigen.
5. Markieren Sie auf der ebenen Fläche die Position des
unteren Punktes a (Abbildung G #2).
6. Markieren Sie auf der Decke zwei kurze Linien b und
c dort, wo sich die vorderen und seitlichen Laserstrahlen
kreuzen.
7. Heben Sie den Laser an, drehen Sie ihn um 180ºund
positionieren Sie den unteren Punkt direkt über adie
vorherige Position des unteren Punktes, wie in Abbildung
G #3 dargestellt.
8. Schauen Sie sich die Position der zwei Laserstrahlen an
der Decke an. Wenn Sie nicht parallel zu den markierten
Linien b und csind, dann drehen Sie den Laser, bis die
Laserstrahlen eng ausgerichtet sind mit b und c.
9. Markieren Sie auf der Decke zwei kurze Linien d und e
dort, wo die Strahlen sich überkreuzen.
10. Messen Sie die Entfernung zwischen den markierten
Linien b und d, und den markierten Linien c und e.
20
D
11. Wenn Ihr Messwert größer als die Zulässige Entfernung
zwischen den markierten Linien für die entsprechnede
Deckenhöhe gemäß der folgenden Tabelle ist, muss der
Laser von einer autorisierten Kundendienststelle gewartet
werden.
Deckenhöhe
Zulässige Entfernung
Zwischen den markierten
Linien
2,5m (8’)1,5 mm (1/16")
3m (10’)2,0mm (3/32“)
4m (14’)2,5mm (1/8")
6m (20’)4mm (5/32")
9m (30’)6mm (1/4")
90º Zwischen den vertikalen Strahlen
Die Prüfung der 90º-Genauigkeit zwischen den vorderen und
seitlichen vertikalen Strahlen erfordert eine freie Grundäche
von mindestens 6m x 3m (20′ x 10′).
1. Stellen Sie den Laser auf eine Fläche, die in beide
Richtungen glatt, stabil und eben ist, wie in Abbildung H
#1dargestellt.
2. Schalten Sie den Laser EIN.
3. Drücken Sie dreimal, um die vorderen und seitlichen
vertikalen Strahlen anzuzeigen.
4. Drücken Sie zweimal, um den unteren Punkt
anzuzeigen.
5. Markieren Sie entlang des vorderen Laserstrahls drei
Stellen a, b, and c; where b is at the midpoint of the
laser beam.
6. Positionieren Sie den Laser so, dass der untere Punkt über
b ist und der vordere Laserstrahl mit c ausgerichtet ist
(Abbildung H #2).
7. Markieren Sie eine Stelle e entlang des seitlichen
Laserstrahls in einer Entfernung vom Laser von
mindestens 3m (10’).
8. Drehen Sie den Laser im Uhrzeigersinn um 90º.
9. Positionieren Sie den Laser so, dass der untere Punkt über
b ist und der vordere Laserstrahl mit e ausgerichtet ist
(Abbildung H #3).
10. Markieren Sie entlang des seitlichen Laserstrahls f in
der Nähe von a.
11. Messen Sie die Entfernung von a und f.
12. Wenn Ihr Messwert größer als die Zulässige Entfernung
zwischen a & f für die entsprechende Entfernung
von b bis a gemäß der folgenden Tabelle ist, muss der
Laser von einer autorisierten Kundendienststelle gewartet
werden.
Entfernung von
b bis a
Zulässige Entfernung
Zwischen a & f
3m (10’)3,2mm (1/8")
4m (14’)3,5mm (5/32")
5m (17’)4,5mm (3/16")
6m (20’)5,5mm (7/32")
7m (23’)6mm (1/4”)
Verwendung des Lasers
Hinweise zum Betrieb
• Markieren Sie immer die Mitte des vom Laser erzeugten
Strahls.
• Extreme Temperaturänderungen können eine Bewegung
der inneren Teile verursachen, was die Genauigkeit
beeinträchtigen kann. Überprüfen Sie während der Arbeit
häug die Genauigkeit.
• Wenn der Laser herunterfällt, überprüfen Sie, ob er noch
richtig kalibriert ist.
• Solange der Laser korrekt kalibriert ist, ist der Laser selbst
nivellierend. Jeder Laser ist werksseitig so kalibriert, dass er
die Waagerechte ndet, solange er auf einer geraden Fläche
mit durchschnittlich ±4 ° Abweichung zur Waagerechten
steht. Es sind keine manuellen Einstellungen erforderlich.
• Verwenden Sie den Laser auf einer glatten, ebenen Fläche.
Ausschalten des Lasers
Schieben Sie die Einschalt-/Transportsperre nach rechts in die
Position Locked/OFF (Gesperrt/AUS) (Abbildung A #1a), wenn
der Laser nicht verwendet wird. Wenn sich der Schalter nicht
in der Position Locked (Gesperrt) bendet, schaltet sich der
Laser nicht aus.
21
D
Verwenden des Lasers mit Zubehör
WARNUNG:
Da Zubehör, das nicht von Stanley angeboten wird,
nicht mit diesem Laser geprüft worden ist, kann die
Verwendung von solchem Zubehör an diesem Laser
gefährlich sein.
Verwenden Sie nur Stanley-Zubehörteile, die für dieses Modell
empfohlen werden. Zubehör, das für einen Laser geeignet
ist, kann bei Verwendung an einem anderen Laser zu Risiken
führen.
Das Unterteil des Lasers besitzt 1/4-20 und 5/8-11
Innengewinde (Abbildung C), an denen aktuelle oder
zukünftige Zubehörteile von Stanley montiert werden können.
Verwenden Sie nur Stanley-Zubehörteile, die für diesen
Laser konzipiert wurden. Befolgen Sie die Anweisungen der
Zubehörteile.
Empfohlenes Zubehör für diesen Laser können Sie bei Ihrem
Händler oder einem autorisierten Service Center erwerben.
Wenn Sie Hilfe bei der Zubehörsuche benötigen, wenden Sie
sich bitte an Ihr nächstgelegenes Stanley Service Center oder
besuchen Sie unsere Website: http://www.2helpU.com.
Wartung
• Wenn der Laser nicht in Gebrauch ist, reinigen Sie die
Außenteile mit einem feuchten Tuch und wischen Sie den
Laser mit einem weichen, trockenen Tuch ab, damit er
trocken ist, und bewahren Sie den Laser in der zugehörigen
Box auf.
• Obwohl das Äußere des Lasers lösungsmittelbeständig ist,
verwenden Sie zu seiner Reinigung NIEMALS Lösungsmittel.
• Lagern Sie den Laser nicht bei Temperaturen unter -20 °C
oder über 60 °C.
• Um die Genauigkeit Ihrer Arbeit zu gewährleisten, überprüfen
Sie den Laser regelmäßig auf korrekte Kalibrierung.
Kalibrierungsprüfungen und andere Wartungsarbeiten können
von Stanley Service Centern durchgeführt werden.
Fehlerbehebung
Der Laser lässt sich nicht einschalten
• Prüfen Sie die AA-Batterien, um Folgendes sicherzustellen:
• Jede Batterie wurde korrekt gemäß der Kennzeichnung
(+) und (–) im Batteriefach eingesetzt.
• Die Batteriekontakte sind sauber und frei von Rost oder
Korrosion.
• Die Batterien sind neue, hochwertige, Markenbatterien,
welche die Wahrscheinlichkeit des Auslaufens zu
verringern.
• Stellen Sie sicher, dass AA-Batterien in einwandfreiem
Zustand sind. Im Zweifelsfall versuchen Sie, neue Batterien
einzusetzen.
• Stellen Sie bei der Verwendung von wiederauadbaren
Batterien sicher, dass die Batterien vollständig aufgeladen
sind.
• Achten Sie darauf, den Laser trocken zu halten.
• Wenn die Lasereinheit über 50 °C warm wird, schaltet sich
das Gerät nicht ein. Wenn der Laser bei extrem heißen
Temperaturen gelagert wurde, lassen Sie ihn abkühlen. Das
Laser-Nivelliergerät wird nicht beschädigt, wenn Sie die
Einschalt-/Transportsperre betätigen, bevor das Gerät auf die
richtige Betriebstemperatur abgekühlt ist.
Die Laserstrahlen blinken
Die Laser ist für eine Selbstnivellierung bis zu einer
durchschnittlichen Abweichung von 4 ° in alle Richtungen
ausgelegt. Wenn der Laser so weit geneigt wird, dass sich der
interne Mechanismus nicht selbst ausgleichen kann, blinken
die Laserstrahlen, was bedeutet, dass der Neigungsbereich
überschritten wurde. WENN DIE VOM LASER ERZEUGTEN
STRAHLEN BLINKEN, IST DER LASER NICHT HORIZONTAL
ODER VERTIKAL AUSGERICHTET UND SOLLTE NICHT ZUR
BESTIMMUNG ODER MARKIERUNG VON HORIZONTALEN
ODER VERTIKALEN EBENEN VERWENDET WERDEN.
Versuchen Sie, den Laser auf einer noch ebeneren Fläche neu
zu positionieren.
22
D
Die Laserstrahlen hören nicht auf, sich zu
bewegen
Der Laser ist ein Präzisionsinstrument. Daher wird der Laser,
wenn er nicht auf einer stabilen (und bewegungslosen) Fläche
steht, weiterhin versuchen, sich selbst zu nivellieren. Wenn
die Bewegung des Strahls nicht aufhört, versuchen Sie, den
Laser auf eine stabilere Fläche zu stellen. Versuchen Sie auch
sicherzustellen, dass die Fläche möglichst ach und eben ist,
damit der Laser stabil steht.
Service und Reparaturen
Anmerkung: Wenn der Laser zerlegt wird, werden alle
Garantien des Produkts ungültig.
Zur Gewährleistung der SICHERHEIT und ZUVERLÄSSIGKEIT
des Produkts sollten Reparatur-, Wartungs- und
Einstellungsarbeiten nur von autorisierten Kundendienststellen
durchgeführt werden. Service oder Wartung durch nicht
qualiziertes Personal kann das Risiko von Verletzungen
erhöhen. Ihr nächstgelegenes Stanley Service Center nden Sie
auf http://www.2helpU.com.
23
D
Technische Daten
FMHT1-77416 FMHT1-77443
Lichtquelle Laserdioden
Laser-Wellenlänge 630 – 680 nm sichtbar 510 – 530 nm sichtbar (alle Linien)
630 – 680 nm sichtbar (unterer Punkt)
Laserleistung ≤1,0 mW LASERPRODUKT DER KLASSE 2
Funktionsbereich 20m (65’)
50m (165′) mit Detektor
30m (100’)
50m (165′) mit Detektor
Genauigkeit - alle Linien ±3mm pro 10m (±1/8” pro 30′)
Genauigkeit - unterer
Punkt
±6mm pro 10m (±1/4” pro 30′)
Stromquelle 4 Alkali-Batterien der Größe AA (1,5V) (6V DC) 4 Alkali-Batterien der Größe AA (1,5V)
(6V DC) oder
4 NiMH-Batterien der Größe AA (1,2V)
(4,8V DC)
Betriebstemperatur -10°C bis 50°C (14°F bis 122°F)
Lagertemperatur -20°C bis 60°C (-5°F bis 140°F)
Umwelt Wasser- & staubbeständig gemäß IP54
24
F
Table des matières
• Informations sur le laser
• Sécurité de l’utilisateur
• Sécurité concernant les piles
• Installation des piles AA
• Utilisation du bloc-support
• Allumer le laser
• Vérier la précision du laser
• Utiliser le laser
• Maintenance
• Dépannage
• Entretien et réparations
• Caractéristiques
Informations sur le laser
Les lasers FMHT1-77416 et FMHT1-77443 sont des produits
laser de classe 2. Les lasers sont des outils laser à niveau
automatique qui peuvent être utilisés pour les projets
d’alignement horizontal (de niveau) et vertical (à l’aplomb).
Sécurité de l’utilisateur
Directives liées à la sécurité
Les dénitions ci-dessous décrivent le niveau de gravité de
chaque mention d’avertissement. Veuillez lire le manuel et faire
attention à ces symboles.
DANGER : Indique une situation de danger imminent
qui engendre, si elle n’est pas évitée, la mort ou de
graves blessures.
AVERTISSEMENT : Indique une situation de danger
potentiel qui pourrait engendrer, si elle n’est pas
évitée, la mort ou de graves blessures.
ATTENTION : Indique une situation de danger
potentiel qui peut engendrer, si elle n’est pas évitée,
des blessures bénignes ou modérées.
REMARQUE : Indique une pratique ne posant aucun risque
de blessures mais qui, si elle n’est pas évitée, peut entraîner
des dommages matériels.
Si vous avez des questions ou des commentaires
concernant cet outil ou tout autre outil Stanley, consultez le
site http://www.2helpU.com.
AVERTISSEMENT :
Vous devez lire et assimiler toutes les
instructions. Le non-respect des avertissements et
des instructions listés dans ce manuel peut entraîner
de graves blessures.
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT :
Exposition au rayonnement laser. Ne
désassemblez pas et ne modiez pas le
niveau laser. Il n’y a aucune pièce réparable
par l’utilisateur à l’intérieur. De graves lésions
oculaires pourraient en résulter.
AVERTISSEMENT :
Rayonnement dangereux. L’utilisation de
commandes ou de réglages ou l’exécution de
procédures autres que celles mentionnées dans
ce document peuvent engendrer une exposition
dangereuse au rayonnement laser.
L’étiquette gurant sur votre laser peut contenir les symboles
suivants.
Symbole Signication
V Volts
mW Milliwatts
Avertissement laser
nm Longueur d'onde en
nanomètres
2 Laser de classe 2
Étiquettes d’avertissement
Pour des raisons de commodité et de sécurité, les
étiquettes suivantes gurent sur votre laser.
AVERTISSEMENT : An de réduire le risque
de blessures, l’utilisateur doit lire le manuel
d’utilisation.
AVERTISSEMENT : RAYONNEMENT LASER.
NE REGARDEZ PAS DIRECTEMENT LE
FAISCEAU LASER. Produit laser de classe 2.
25
F
FMHT1-77443
FMHT1-77416
• Ne faites pas fonctionner le laser dans un environnement
présentant des risques d’explosion, notamment en
présence de liquides, gaz ou poussières inammables.
Cet outil peut créer des étincelles qui peuvent enammer les
poussières et les fumées.
• Rangez le laser non utilisé hors de portée des enfants et
des autres personnes non qualiées. Les lasers peuvent
être dangereux entre des mains inexpérimentées.
• Les réparations sur l’outil DOIVENT être réalisées par
un réparateur qualié. Toute opération de réparation ou de
maintenance réalisée par une personne non qualiée peut
engendrer des blessures. Pour connaître l’emplacement de
votre centre d’assistance Stanley le plus proche, consultez le
site http://www.2helpU.com.
• N’utilisez pas d’instruments optiques, comme un
télescope ou une lunette pour regarder le faisceau laser.
De graves lésions oculaires pourraient en résulter.
• Ne placez pas le laser dans une position permettant que
quiconque puisse regarder volontairement ou non vers
le faisceau laser. De graves lésions oculaires pourraient
en résulter.
• Ne placez pas le laser près d’une surface rééchissante
qui pourrait faire reéter le faisceau laser dans les yeux
de quiconque. De graves lésions oculaires pourraient en
résulter.
• Éteignez le laser si vous ne l’utilisez pas. Laisser le
laser allumé augmente le risque que quelqu’un regarde le
faisceau.
• Ne modiez le laser d’aucune manière. La modication
de l’outil pourrait provoquer une exposition dangereuse au
rayonnement du laser.
• Ne faites pas fonctionner le laser près d’enfants et ne
laissez pas les enfants utiliser le laser. De graves lésions
oculaires pourraient en résulter.
• Ne retirez et n’abîmez pas les étiquettes d’avertissement.
Si les étiquettes étaient retirées, l’utilisateur ou d’autres
personnes pourraient s’exposer au rayonnement par
inadvertance.
• Placez le laser de façon sûre, sur une surface de niveau.
La chute du laser peut occasionner l’endommagement de ce
dernier ainsi que de graves blessures.
Sécurité des personnes
• Restez vigilant, surveillez ce que vous faites et faites preuve
de bon sens lorsque vous utilisez le laser. N’utilisez pas
le laser si vous êtes fatigué ou sous l’inuence de drogue,
d’alcool ou de médicaments. Tout moment d’inattention
pendant l’utilisation du laser peut engendrer de graves
blessures.
• Portez des équipements de protection individuelle. Portez
toujours une protection oculaire. En fonction des conditions
de travail, le port d’équipements de protection individuelle,
comme un masque à poussières, des chaussures de sécurité
antidérapantes, un casque et des protections auditives
peuvent réduire les blessures.
Utilisation et entretien de l’outil
• N’utilisez pas le laser si l’interrupteur Alimentation/
Verrouillage Transport ne permet plus d’allumer et
d’éteindre le laser. Tout outil qui ne peut plus être commandé
par son interrupteur est dangereux et doit être réparé.
• Respectez les instructions de la section Maintenance de
ce manuel. L’utilisation de pièces non autorisées ou le non-
respect des instructions de la section Maintenance peuvent
occasionner un risque de choc électrique ou de blessures.
26
F
Sécurité concernant les piles
AVERTISSEMENT :
Les piles peuvent exploser ou fuir et provoquer
des blessures ou un incendie. An de réduire ce
risque :
• Respectez soigneusement toutes les consignes et tous les
avertissements des étiquettes apposées sur les piles et leur
emballage.
• Insérez toujours les piles correctement en respectant
la polarité (+ et -), comme indiqué sur la pile et sur
l’équipement.
• Ne court-circuitez aucune des bornes des piles.
• Ne rechargez pas des piles endommagées.
• Ne mélangez pas des piles neuves avec des piles usagées.
Remplacez toutes les piles par des piles neuves de même
marque et de même type, en même temps.
• Retirez immédiatement les piles vides et jetez-les
conformément à la réglementation locale en vigueur.
• Ne jetez pas les piles au feu.
• Gardez les piles hors de portée des enfants.
• Retirez les piles lorsque l’appareil n’est pas utilisé.
Installer les piles AA
Installez des piles AA neuves dans le laser FMHT1-77416
ou FMHT1-77443. Dans le laser FMHT1-77443 vous pouvez
également utiliser des piles AA rechargeables. Si vous utilisez
des piles rechargeables, consultez le manuel du chargeur
Stanley FatMax FMHT80690.
1. Retournez le laser.
2. Sur le laser, soulevez la languette pour ouvrir le cache du
compartiment à piles (Figure B #1).
3. Insérez quatre piles AA neuves, de bonne qualité et de
marque, en vous assurant de positionner les extrémités
- et + de chaque pile comme indiqué à l’intérieur du
compartiment à piles (Figure B #2).
4. Poussez le cache du compartiment à piles jusqu’à ce qu’il
s’enclenche en place pour le fermer (Figure B #3).
5. Glissez l’interrupteur Alimentation/Verrouillage Transport
sur la droite en position Déverrouillé/Marche
(Figure A #1b).
6. Sur le clavier, assurez-vous que (Figure A #3) ne
clignote pas (> 5%). Si clignote, cela indique que le
niveau de charge des piles est inférieur à 5%.
• Le laser peut alors continuer à fonctionner pendant
un court moment alors que la puissance de la batterie
continue à chuter, mais les lignes laser et les points
s’assombrissent rapidement.
• Après avoir installé des piles neuves et rallumé le laser,
les lignes laser et les points retrouvent leur pleine
luminosité.
7. Lorsque le laser n’est pas utilisé, glissez l’interrupteur
Alimentation/Verrouillage Transport vers la GAUCHE en
position Verrouillé/Arrêt (Figure A #1a) pour économiser
les piles.
Utiliser le bloc-support
Au bas du laser se trouve un bloc mobile (Figure D).
• Pour utiliser les aimants à l’avant du laser (Figure A #2)
pour xer le laser contre la paroi d’une poutre en acier,
ne dépliez pas le bloc mobile (Figure D#1). Cela permet
d’aligner le point du bas avec le bord de la poutre en acier.
• Pour installer le laser sur un point au sol (en utilisant une
xation multifonction ou un trépied), sortez le bloc mobile
jusqu’à ce qu’il s’enclenche en place (Figure D #2). Cela
permet de diffuser le point laser bas par le trou de xation
5/8-11 et de pivoter le laser autour de ce trou de xation 5/8-
11 sans avoir à modier la position verticale du laser.
Allumer le laser
1. Positionnez le laser sur une surface régulière, plane et de
niveau, le laser faisant directement face au mur opposé
(position 0º ).
2. Glissez l’interrupteur Alimentation/Verrouillage Transport
sur la droite en position Déverrouillé/Marche
(Figure A #1b).
3. Appuyez une fois sur (Figure A #6) pour diffuser
une ligne laser horizontale, une seconde fois pour diffuser
un point bas et une troisième fois pour diffuser une ligne
horizontale et un point bas.
27
F
4. Vériez les faisceaux laser. Le laser est conçu pour se
mettre automatiquement de niveau.
• Si le laser est trop penché et qu’il ne peut pas se mettre
automatique de niveau (> 4°), les faisceaux laser
clignotent deux fois en continu et (Figure A #4)
clignote en continu sur le clavier.
• Si les faisceaux laser clignotent, cela indique que le laser
n’est pas de niveau (ou d’aplomb) et qu’il NE DOIT PAS
ÊTRE UTILISÉ pour déterminer ou marquer un niveau
ou un aplomb. Essayez alors de placer le laser sur une
surface de niveau.
5. Appuyez une fois sur (Figure A #5) pour diffuser une
ligne laser verticale depuis l’avant du laser, une seconde
fois pour diffuser une ligne laser verticale depuis le côté
du laser et une troisième fois pour diffuser les deux lignes
verticales.
6. Appuyez sur (Figure A #7) pour tester le mode
Impulsion. s’allume et les faisceaux laser apparaissent
plus clairs, car ils clignotent à une cadence très rapide. Le
mode Impulsion ne doit être utilisé qu’avec un détecteur
pour diffuser les faisceaux laser sur une longue portée.
7. Si UNE des constatations suivantes est VRAIE, poursuivez
avec les instructions relatives à la Vérication de la
précision du laser AVANT D’UTILISER LE LASER pour
un projet.
• C’est la première fois que vous utilisez le laser (si le
laser a été exposé à des températures extrêmes).
• La précision du laser n’a pas été vérifiée depuis
longtemps.
• Il se peut que le laser ait chuté.
Vérier la précision du laser
Les outils laser sont scellés et calibrés en usine. Nous vous
recommandons de procéder à la vérication de la précision
avant d’utiliser le laser pour la première fois (si le laser a été
exposé à des températures extrêmes) et ensuite régulièrement
an de garantir la précision de votre travail. Lorsque vous
procédez à une quelconque vérication de précision listée
dans ce manuel, respectez ces directives :
• Utilisez une zone/distance la plus grande possible et la plus
proche possible de la distance d’utilisation. Plus la zone/
distance est grande, plus il est simple de mesurer la précision
du laser.
• Placez le laser sur une surface régulière, plane, stable, de
niveau dans les deux sens.
• Marquez le centre du faisceau laser.
Faisceau horizontal - Sens de balayage
La vérication du calibrage du balayage horizontal du laser
nécessite d’avoir deux murs à disposition, éloignés de 9m
(30’). Il est important de procéder à la vérication du calibrage
en utilisant une distance au moins égale à la distance de
l’opération pour laquelle l’outil sera utilisé.
1. Placez le laser contre l’extrémité d’un mur de 9m (30′)
(Figure E #1).
2. Allumez le laser.
3. Appuyez une fois sur pour diffuser un faisceau laser
horizontal.
4. Tournez le laser vers l’extrémité opposée du mur et
parallèlement au mur adjacent.
5. À une distance d’au moins 9m (30′), marquez a et b sur
le faisceau laser.
6. Tournez le laser de 180º.
7. Réglez la hauteur du laser de façon que le centre du
faisceau soit aligné avec a (Figure E #2).
8. Directement au-dessus ou au-dessous de b, marquez c
le long du faisceau laser (Figure E #3).
9. Mesurez la distance verticale entre b et c.
10. Si votre mesure est plus grande que la Distance
admissible entre b et c pour la distance entre les
murs correspondante dans le tableau suivant, cela indique
que le laser doit être révisé dans un centre d’assistance
agréé.
Distance entre
les murs
Distance admissible
Entre b et c
9m (30′)6mm (1/4")
12m (40′)8mm (5/16")
15m (50′)10mm (13/32")
28
F
Faisceau horizontal - Sens du tangage
La vérication du calibrage du tangage horizontal du laser
nécessite d’avoir un mur à disposition, d’au moins 9m de long
(30’). Il est important de procéder à la vérication du calibrage
en utilisant une distance au moins égale à la distance de
l’opération pour laquelle l’outil sera utilisé.
1. Placez le laser contre l’extrémité d’un mur de 9m (30′)
(Figure F #1).
2. Allumez le laser.
3. Appuyez une fois sur pour diffuser un faisceau laser
horizontal.
4. Tournez le laser vers l’extrémité opposée du mur et
parallèlement au mur adjacent.
5. À une distance d’au moins 9m (30′), marquez a et b sur
le faisceau laser.
6. Déplacez le laser sur l’extrémité opposée du mur
(Figure F #2).
7. Positionnez le laser vers la première extrémité du même
mur et parallèlement au mur adjacent.
8. Réglez la hauteur du laser de façon que le centre du
faisceau soit aligné avec b.
9. Directement au-dessus ou au-dessous de a, marquez c
le long du faisceau laser (Figure F #3).
10. Mesurez la distance entre a et c.
11. Si votre mesure est plus grande que la Distance
admissible entre a et c pour la distance entre les
murs correspondante dans le tableau suivant, cela indique
que le laser doit être révisé dans un centre d’assistance
agréé.
Distance entre les
murs
Distance admissible
Entre a et c
9m (30′)6mm (1/4")
12m (40′)8mm (5/16")
15m (50′)10mm (13/32")
Faisceau vertical - Aplomb
La vérication du calibrage vertical (aplomb) du laser est
réalisée de façon plus précise si la hauteur verticale disponible
est conséquente, idéalement 9m (30’), et si une personne
au sol positionne le laser et qu’une autre personne près du
plafond, marque la position du faisceau. Il est important de
procéder à la vérication du calibrage en utilisant une distance
au moins égale à la distance de l’opération pour laquelle l’outil
sera utilisé.
1. Placez le laser sur une surface régulière, plane, stable, de
niveau dans les deux sens (Figure G #1).
2. Allumez le laser.
3. Appuyez trois fois sur pour diffuser les faisceaux
verticaux avant et latéral.
4. Appuyez deux fois sur pour diffuser le point bas.
5. Sur la surface de niveau, marquez la position du point bas
a (Figure G #2).
6. Au plafond, marquez deux courtes droites b et c, là où
les faisceaux laser avant et latéral se croisent.
7. Prenez et tournez le laser de 180º et positionnez le point
bas directement sur a, position précédente du point bas,
comme illustré par la Figure G #3.
8. Au plafond, contrôlez la position des deux faisceaux laser.
S’ils ne sont pas parallèles aux droites marquées b
et c, tournez le laser jusqu’à ce que les faisceaux laser
soient parfaitement alignés avec b et c.
9. Au plafond, marquez deux courtes droites d et e, là où
les faisceaux se croisent.
10. Mesurez la distance entre les droites marquées b et d
et marquez les droites c et e.
11. Si votre mesure est plus grande que la Distance
admissible entre les droites marquées pour la hauteur
de plafondcorrespondante dans le tableau suivant,
cela indique que le laser doit être révisé dans un centre
d’assistance agréé.
29
F
Hauteur de
plafond
Distance admissible
Entre les droites marquées
2,5m (8′)1,5mm (1/16")
3m (10′)2,0mm (3/32")
4m (14′)2,5mm (1/8")
6m (20′)4mm (5/32")
9m (30′)6mm (1/4")
90º Entre les faisceaux verticaux
La vérication de la précision de l’angle droit (90º) entre les
faisceaux verticaux avant et latéral nécessite une surface de
plancher dégagée d’au moins 6m x 3m (20′ x 10′).
1. Placez le laser sur une surface régulière, plane, stable, de
niveau dans les deux sens, comme illustré par la
Figure H #1.
2. Allumez le laser.
3. Appuyez trois fois sur pour diffuser les faisceaux
verticaux avant et latéral.
4. Appuyez deux fois sur pour diffuser le point bas.
5. Le long du faisceau laser avant, marquez trois positions
a, b, et c; là où b est au centre du faisceau laser.
6. Positionnez le laser de façon que le point bas soit sur b
et que le faisceau laser avant soit aligné avec c
(Figure H #2).
7. Marquez un emplacement e le long du faisceau laser
latéral à au moins 3m (10’) du laser.
8. Tournez le laser dans le sens des aiguilles d’une montre
de 90º.
9. Positionnez le laser de façon que le point bas soit sur b
et que le faisceau laser avant soit aligné avec e
(Figure H #3).
10. Le long du faisceau laser latéral, marquez f près de a.
11. Mesurez la distance entre a et f.
12. Si votre mesure est plus grande que la Distance
admissible entre a et f pour la distance entre b et
a correspondante dans le tableau suivant, cela indique
que le laser doit être révisé dans un centre d’assistance
agréé.
Distance entre
b et a
Distance admissible
Entre a et f
3m (10′)3,2mm (1/8")
4m (14′)3,5mm (5/32")
5m (17′)4,5mm (3/16")
6m (20′)5,5mm (7/32")
7m (23′)6mm (1/4”)
Utiliser le laser
Astuces d’utilisation
• Marquez toujours le centre du faisceau créé par le laser.
• Les variations extrêmes de températures peuvent faire
bouger les pièces à l’intérieur du laser et affecter la précision.
Vériez souvent la précision au cours de votre travail.
• Si le laser chute, vériez qu’il est toujours calibré.
• Tant que le laser est correctement calibré, il garde sa
capacité de détection du niveau automatique. Chaque laser
est calibré en usine pour trouver le niveau dès qu’il est placé
sur une surface plate à ± 4°. Aucun réglage manuel n’est
nécessaire.
• Utilisez le laser sur une surface régulière, plane et de niveau.
Éteindre le laser
Glissez l’interrupteur Alimentation/Verrouillage Transport en
position Arrêt/Verrouillé (Figure A #1a) lorsque le laser n’est
pas utilisé. Tant que l’interrupteur n’est pas placé sur la position
Verrouillé, le laser ne s’éteint pas.
30
F
Utiliser le laser avec des accessoires
AVERTISSEMENT :
Les accessoires, autres que ceux proposés par
Stanley n’ont pas été testés avec ce laser, leur
utilisation avec ce laser peut donc être dangereuse.
N’utilisez que des accessoires Stanley, recommandés pour
ce modèle. Les accessoires adaptés pour un laser particulier
peuvent occasionner des risques de blessures s’ils sont utilisés
avec un autre laser.
Au bas du laser se trouve des trous letés 1/4-20 et 5/8-11
(Figure C) adaptés aux accessoires Stanley existants ou
futurs. N’utilisez que des accessoires Stanley, recommandés
pour être utilisés avec ce laser. Respectez les instructions
fournies avec l’accessoire.
Les accessoires recommandés pour ce laser sont disponibles
en option chez votre revendeur ou dans un centre d’assistance
agréé. Si vous avez besoin d’aide pour trouver un accessoire,
contactez votre centre d’assistance Stanley le plus proche ou
consultez le site web : http://www.2helpU.com.
Maintenance
• Lorsque le laser n’est pas utilisé, nettoyez les parties
extérieures à l’aide d’un chiffon humide, essuyez le laser
avec un chiffon doux et sec pour le sécher complètement et
rangez-le dans le boîtier dans lequel il a été fourni.
• Même si l’extérieur du laser résiste aux solvants, n’utilisez
JAMAIS aucun solvant pour le nettoyer.
• Ne rangez pas le laser à des températures inférieures
à -20°C (-5°F) ou supérieures à 60°C (140°F).
• Pour conserver la précision de votre travail, vériez
régulièrement le calibrage correct du laser.
Les vérications du calibrage et les autres tâches de
maintenance et de réparation peuvent être effectuées dans les
centres d’assistance Stanley.
Dépannage
Le laser ne s’allume pas
• Contrôlez les piles AA an de vous assurer que :
• Chaque pile est installée correctement, en respectant les
(+) et les (–) gurant dans le compartiment à piles.
• Les contacteurs des piles sont propres et exempts de
rouille et de corrosion.
• Les piles sont neuves, de bonne qualité et de marque
afin de réduire le risque de fuite.
• Assurez-vous que les piles AA sont en bon état de
fonctionnement. En cas de doute, installez des piles neuves.
• Si vous utilisez des piles rechargeables, assurez-vous
qu’elles sont pleinement rechargées.
• Assurez-vous de garder le laser au sec.
• Si le module laser chauffe à plus de 50°C (120°F), il ne
s’allume pas. Si le laser a été rangé à des températures
extrêmement chaudes, laissez-le refroidir. Le niveau du
laser ne sera pas endommagé si l’interrupteur Alimentation/
Verrouillage Transport est utilisé avant que le laser ne
refroidisse à sa température de fonctionnement.
Les faisceaux laser clignotent
Les lasers sont conçus pour se mettre automatiquement
de niveau à une inclinaison moyenne de 4° dans toutes les
directions. Si le laser est trop penché pour que le mécanisme
interne puisse se mettre de niveau automatiquement,
les faisceaux laser clignotent pour indiquer que la plage
d’inclinaison a été dépassée. LES FAISCEAUX LASER CRÉÉS
PAR LE LASER NE SONT PAS DE NIVEAU OU D’APLOMB ET
LE LASER NE DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER
OU MARQUER UN NIVEAU OU UN APLOMB. Essayez de
placer le laser sur une surface plus droite.
Les faisceaux laser ne cessent pas de
bouger
Le laser est un instrument de précision. C’est la raison pour
laquelle il cherche continuellement le niveau s’il n’est pas placé
sur une surface stable et immobile. Si le faisceau ne s’arrête
pas de bouger, tentez de placer le laser sur une surface plus
stable. Assurez-vous aussi que la surface est relativement plate
et de niveau pour que le laser soit stable.
31
F
Entretien et réparations
Remarque : Le désassemblage du niveau laser annule toutes
les garanties du produit.
An d’assurer la SÛRETÉ et la FIABILITÉ du produit, les
réparations, la maintenance et les réglages doivent être
réalisés dans des centres d’assistance agréés. Toute opération
de réparation ou de maintenance réalisée par une personne
non qualiée peut engendrer des blessures. Pour connaître
l’emplacement de votre centre d’assistance Stanley le plus
proche, consultez le site http://www.2helpU.com.
32
F
Caractéristiques
FMHT1-77416 FMHT1-77443
Source lumineuse Diodes laser
Longueur de l'onde laser 630 – 680 nm visible 510 – 530 nm visible (toutes les lignes)
630 – 680 nm visible (point bas)
Puissance laser ≤1.0 mW PRODUIT LASER DE CLASSE 2
Plage de fonctionnement 20m (65′)
50m (165′) avec détecteur
30m (100′)
50m (165′) avec détecteur
Précision - toutes les
lignes
±3mm par 10m (±1/8” par 30′)
Précision - point du bas ±6mm par 10m (±1/4” par 30′)
Source d'alimentation 4 piles alcalines AA (1,5V) (CC 6V) 4 piles alcalines AA (1,5V) (CC 6V) ou
4 piles NiMH AA (1,2V) (CC 4,8V)
Température de
fonctionnement
-10°C à 50°C (14°F à 122°F)
Température de stockage -20°C à 60°C (-5°F à 140°F)
Environnemental Résistance à l'eau et la poussière IP54
33
I
Contenuti
• Informazioni sulla livella laser
• Sicurezza dell’operatore
• Sicurezza delle batterie
• Installazione delle batterie AA
• Uso del blocco di ssaggio
• Accensione della livella laser
• Verica della precisione della livella laser
• Uso della livella laser
• Manutenzione
• Risoluzione dei problemi
• Assistenza e riparazioni
• Speciche
Informazioni sulla livella laser
Le livelle laser FMHT1-77416 e FMHT1-77443 sono prodotti
laser di Classe 2. Questi dispositivi laser autolivellanti possono
essere usati per lavori di allineamento orizzontale (livella)
e verticale (lo a piombo).
Sicurezza dell’operatore
Istruzioni di sicurezza
Le denizioni riportate di seguito descrivono il livello di allerta
rappresentato da ogni parola di segnalazione. Leggere
attentamente il manuale, prestando attenzione a questi simboli.
PERICOLO: indica una situazione di pericolo
imminente che, se non evitata, provoca lesioni
personali gravi o addirittura mortali.
AVVERTENZA: indica una situazione potenzialmente
pericolosa che, se non evitata, potrebbe provocare
lesioni personali gravi o addirittura mortali.
ATTENZIONE: indica una situazione potenzialmente
pericolosa che, se non evitata, potrebbe provocare
lesioni personali di gravità lieve o media.
AVVISO: indica una situazione non in grado di causare
lesioni personali, ma che, se non evitata, potrebbe provocare
danni materiali.
Per qualsiasi domanda o commento in merito a questo o ad
altri prodotti Stanley visitare il sito web
http://www.2helpU.com.
AVVERTENZA:
leggere e comprendere tutte le istruzioni. La
mancata osservanza delle avvertenze e istruzioni
contenute nel presente manuale potrebbe causare
infortuni gravi.
CONSERVARE LE PRESENTI ISTRUZIONI
AVVERTENZA:
esposizione a radiazioni laser. Non smontare
né modicare la livella laser. Al suo interno non
sono presenti parti riparabili dall’utilizzatore.
Potrebbero vericarsi lesioni gravi agli occhi.
AVVERTENZA:
radiazioni pericolose. L’uso di controlli o regolazioni
o l’esecuzione di procedure diversi da quelli
specicati in questo manuale potrebbe provocare
l’esposizione a radiazioni pericolose.
L’etichetta applicata sulla livella laser potrebbe contenere
i simboli riportati di seguito.
Simbolo Signicato
V Volt
mW milliwatt
Avvertenza laser
nm Lunghezza d’onda in
nanometri
2Prodotto laser di Classe 2
Etichette di avvertenza
Per scopi di comodità e sicurezza, sulla livella laser sono
presenti le etichette riportate di seguito.
AVVERTENZA: per ridurre il rischio di infortuni,
l’utilizzatore deve leggere il manuale
d’istruzione.
AVVERTENZA: RADIAZIONI LASER. NON
FISSARE DIRETTAMENTE IL RAGGIO
LASER. Prodotto laser di Classe 2.
FMHT1-77443
FMHT1-77416
34
I
• Evitare di impiegare questa livella laser in ambienti
esposti al rischio di esplosione, ad esempio in presenza
di liquidi, gas o polveri inammabili. Questo strumento
può generare scintille che potrebbero incendiare le polveri
o i fumi.
• Quando non viene usata, riporre la livella laser fuori
dalla portata dei bambini o di persone non addestrate.
I dispositivi laser risultano pericolosi se usati da persone
inesperte.
• Gli interventi di assistenza o manutenzione sulla livella
laser DEVONO essere condotti da personale qualicato.
In caso contrario potrebbero vericarsi lesioni a persone. Per
trovare il centro di assistenza Stanley più vicino visitare il sito
web http://www.StanleyTools.com.
• Non utilizzare strumenti ottici, come un telescopio o uno
strumento di osservazione astronomico, per guardare il
raggio laser. Potrebbero vericarsi lesioni gravi agli occhi.
• Non collocare la livella laser in una posizione in cui
qualcuno potrebbe intenzionalmente o accidentalmente
ssare direttamente il raggio laser. Potrebbero vericarsi
lesioni gravi agli occhi.
• Non collocare la livella laser in prossimità di una
supercie riettente che potrebbe dirigere il raggio laser
riesso verso gli occhi di qualcuno. Potrebbero vericarsi
lesioni gravi agli occhi.
• Spegnere la livella laser quando non è in uso. Il fatto
di lasciarla accesa aumenta il rischio che qualcuno ssi il
raggio laser.
• Non modicare in alcun modo la livella laser. L’apporto di
modiche alla livella laser potrebbe comportare l’esposizione
a radiazioni laser pericolose.
• Non utilizzare la livella laser vicino a dei bambini e non
lasciare che i bambini la usino. Potrebbero vericarsi
lesioni gravi agli occhi.
• Non staccare né rovinare le etichette di avvertenza.
Rimuovendo le etichette, l’utilizzatore o altre persone
potrebbero inavvertitamente esporsi alle radiazioni.
• Appoggiare la livella laser in modo sicuro su una
supercie piana. Se la livella laser cade, potrebbe
danneggiarsi e provocare gravi lesioni a persone.
Sicurezza personale
• Essere vigili, considerare le proprie azioni e utilizzare il
proprio buon senso durante l’uso della livella laser. Non
utilizzare la livella laser quando si è stanchi o sotto l’effetto
di droghe, alcool o medicinali. Un attimo di disattenzione
durante l’uso della livella laser potrebbe causare gravi danni
a persone.
• Usare dispositivi di protezione individuale. Indossare sempre
dispositivi di protezione oculare. In base alle condizioni
operative, l’impiego di dispositivi di protezione individuale,
quali mascherina antipolvere, calzature di sicurezza, elmetto
e protezioni auricolari, riduce il rischio di lesioni personale.
Utilizzo e cura dello strumento
• Non utilizzare la livella laser se l’interruttore di Accensione/
Blocco per trasporto non funziona. Qualsiasi dispositivo
con interruttore non funzionante è pericoloso e deve essere
riparato.
• Seguire le istruzioni riportate nel capitolo Manutenzione di
questo manuale. L’uso di componenti non autorizzati o la
mancata osservanza delle istruzioni riportate nel capitolo
Manutenzione potrebbe comportare il rischio di scosse
elettriche o lesioni a persone.
Sicurezza delle batterie
AVVERTENZA:
le batterie possono esplodere o perdere liquido
con il rischio di causare lesioni a persone
o incendi. Per ridurre questo rischio:
• seguire sempre attentamente tutte le istruzioni e avvertenze
sull’etichetta e la confezione delle batterie;
• inserire sempre le batterie in modo corretto per quanto
riguarda la polarità (+ e –), seguendo i simboli indicati sulla
batteria e sul dispositivo;
• non cortocircuitare i terminali della batteria;
• non ricaricare le batterie monouso;
• non mischiare batterie usate con batterie nuove: sostituirle
tutte nello stesso momento con batterie nuove della stessa
marca e dello stesso tipo;
• estrarre immediatamente le batterie esaurite dalla livella laser
e smaltirle nella modalità prevista dalle norme locali vigenti;
• non smaltire le batterie nel fuoco;
35
I
• tenere le batterie lontano dalla portata dei bambini;
• scollegare le batterie quando il dispositivo non è in uso.
Installazione delle batterie AA
Inserire batterie AA nuove nella livella laser FMHT1-77416
o FMHT1-77443 laser. Nella livella laser FMHT1-77443 è
possibile anche inserire batterie AA ricaricabili. Se si utilizzano
batterie ricaricabili consultare il Manuale del caricabatterie
Stanley FatMax FMHT80690.
1. Capovolgere la livella laser.
2. Sollevare il fermo sulla livella laser per aprire il coperchio
del vano batterie (Figura B n.1).
3. Inserire quattro batterie AA di marca di alta qualità,
assicurandosi di posizionare i poli - e + di ciascuna batteria
come indicato all’interno del vano batterie (Figura B n. 2).
4. Chiudere il coperchio del vano batterie e premerlo fino
a farlo scattare in posizione (Figura B n.3).
5. Spostare l’interruttore di Accensione/Blocco per trasporto
verso destra, in posizione Sbloccato/Acceso
(Figura A n.1b).
6. Assicurarsi che l’indicatore sul tastierino
(Figure A #3) non stia lampeggiando (> 5%). Se
l’indicatore lampeggia, signica che il livello di carica
delle batterie è inferiore al 5%.
• La livella laser può continuare a funzionare per un
breve intervallo di tempo mentre la carica delle batterie
continua a ridursi, ma la luminosità delle linee e dei punti
laser proiettati si attenua rapidamente.
• Dopo avere installato batterie nuove e riacceso la livella
laser, le linee e i punti proiettati tornano a un livello di
luminosità pieno.
7. Quando il dispositivo laser non è in uso, assicurarsi
che l’interruttore di Accensione/Blocco per trasporto sia
spostato verso SINISTRA nella posizione Bloccato/Spento
(Figura A n.1a) per risparmiare la carica delle batterie.
Uso del blocco di ssaggio
Nella parte inferiore della livella laser è presente un blocco
mobile (Figura D).
• Per usare i magneti posti nella parte anteriore della livella
laser (Figura A n.2) allo scopo di ssare la livella laser
contro una trave strutturale d’acciaio, non estendere
il blocco mobile (Figura D n.1). Ciò consentirà al punto
inferiore di essere allineato con il bordo della trave strutturale
d’acciaio.
• Per ssare la livella laser sopra un punto sul pavimento
(utilizzando una staffa multifunzione o un treppiedi), estrarre il
blocco mobile no a quando scatta in posizione
(Figura D n.2). In tal modo è possibile proiettare il punto
laser inferiore attraverso il foro di ssaggio di 5/8”-11
e ruotare la livella laser al di sopra del foro di ssaggio di
5/8”-11 mm senza variare la posizione verticale della livella.
Accensione della livella laser
1. Collocare la livella laser su una superficie liscia, piana
e stabile, con il laser rivolto direttamente verso la parete
opposta (posizione a 0º ).
2. Spostare l’interruttore di Accensione/Blocco per trasporto
verso destra, in posizione Sbloccato/Acceso
(Figura A n.1b).
3. Premere il pulsante (Figura A n.6) una volta per
proiettare una linea laser orizzontale, una seconda volta
per proiettare un punto inferiore e una terza volta per
proiettare una linea laser orizzontale e un punto inferiore.
4. Controllare i raggi laser. La livella laser è progettata per
autolivellarsi.
• Se la livella laser viene inclinata tanto da non riuscire ad
autolivellarsi (> 4°), i raggi laser lampeggiano in modo
continuo e il simbolo (Figura A n.4) sul tastierino
lampeggia costantemente.
• Se i raggi laser lampeggiano, la livella laser non è
esattamente orizzontale (o perpendicolare) e NON
DEVE ESSERE USATA per stabilire o segnare il livello
(orizzontalità) o il piombo (perpendicolarità). Provare
a riposizionare la livella laser su una superficie piana.
5. Premere il pulsante (Figura A n.5) una volta per
proiettare una linea laser verticale dalla parte anteriore
della livella, una seconda volta per proiettare una linea
laser verticale dal lato della livella e una terza volta per
proiettare entrambe le linee laser verticali.
36
I
6. Premere il pulsante (Figura A n.7) per provare la
modalità Luce pulsata. sul tastierino si illuminerà
e i raggi laser appariranno più luminosi, data la velocità di
lampeggio molto elevata. La modalità Luce pulsata sarà
usata esclusivamente con un rilevatore per proiettare
i raggi laser a lunga distanza.
7. Se QUALCUNA delle seguenti dichiarazioni è VERA,
continuare con le istruzioni per la Verica della
precisione della livella laser PRIMA DI UTILIZZARE LA
LIVELLA LASER per un progetto.
• È la prima volta che si sta usando la livella laser (nel
caso in cui il dispositivo sia stato esposto a temperature
estreme).
• La livella laser non è stata controllata di tanto in tanto
per verificarne la precisione.
• La livella laser potrebbe essere caduta.
Verica della precisione della
livella laser
I dispositivi laser sono sigillati e calibrati in fabbrica. Prima
di utilizzare la livella laser la prima volta si raccomanda di
eseguire una verica della sua precisione (nel caso in cui
il dispositivo sia stato esposto a temperature estreme) e in
seguito controllarla regolarmente per assicurare la precisione
del proprio lavoro. Quando si esegue una delle veriche della
precisione elencate in questo manuale, seguire queste
linee guida.
• Utilizzare la più ampia area/massima distanza possibile, che
più si avvicina alla distanza operativa. Maggiore è l’area/la
distanza, più semplice è misurare la precisione del laser.
• Posizionare la livella laser su una supercie liscia, piana
e stabile, che sia a livello in entrambe direzioni.
• Segnare il centro del raggio laser.
Raggio orizzontale - Direzione di scansione
Per vericare la calibrazione della scansione orizzontale della
livella laser occorrono due pareti a distanza di 9 m (30’). È
importante eseguire la verica della calibrazione utilizzando una
distanza non inferiore a quella delle applicazioni per le quali lo
strumento viene usato.
1. Posizionare la livella laser contro l’estremità di una parete
a 9 m (30’) di distanza (Figura E n.1).
2. Accendere la livella laser.
3. Premere il pulsante una volta per proiettare un raggio
laser orizzontale.
4. Ruotare la livella laser verso l’estremità opposta della
parete, parallela alla parete adiacente.
5. Ad almeno 9 m (30′) di distanza segnare sul raggio laser
i punti a e b.
6. Ruotare la livella laser di 180º.
7. Regolare l’altezza del laser in modo che il centro del raggio
sia allineato al segno a (Figura E n.2).
8. Direttamente sopra o sotto al segno b, marcare c lungo
il raggio laser (Figura E n.3).
9. Misurare la distanza verticale tra il segno b e il segno c.
10. Se la misura ottenuta supera la Distanza ammissibile
tra b e c per la Distanza tra le pareti corrispondente
nella tabella riportata di seguito, la livella deve essere
sottoposta a manutenzione presso un centro di assistenza
autorizzato.
Distanza tra le
pareti
Distanza ammissibile
tra b e c
9 m (30')6 mm (1/4")
12 m (40')8 mm (5/16")
15 m (50')10 mm (13/32")
Raggio orizzontale - Direzione passo
Per vericare la calibrazione del passo orizzontale della livella
laser occorre una sola parete, lunga almeno 9 m (30’). È
importante eseguire la verica della calibrazione utilizzando una
distanza non inferiore a quella delle applicazioni per le quali lo
strumento viene usato.
1. Posizionare la livella laser contro l’estremità di una parete
a 9 m (30’) di distanza (Figura F n.1).
2. Accendere la livella laser.
3. Premere il pulsante una volta per proiettare un raggio
laser orizzontale.
4. Ruotare la livella laser verso l’estremità opposta della
parete, parallela alla parete adiacente.
37
I
5. Ad almeno 9 m (30′) di distanza segnare sul raggio laser
i punti a e b.
6. Spostare la livella laser all’estremità opposta della parete
(Figura F n. 2).
7. Ruotare la livella laser verso la prima estremità della
parete, parallela alla parete adiacente.
8. Regolare l’altezza del laser in modo che il centro del raggio
sia allineato al segno b.
9. Direttamente sopra o sotto al segno a, marcare c lungo
il raggio laser (Figura F n.3).
10. Misurare la distanza tra i segni a e c.
11. Se la misura ottenuta supera la Distanza ammissibile
tra a e c per la Distanza tra le pareti corrispondente
nella tabella riportata di seguito, la livella deve essere
sottoposta a manutenzione presso un centro di assistenza
autorizzato.
Distanza tra le
pareti
Distanza ammissibile
tra a e c
9 m (30')6 mm (1/4")
12 m (40')8 mm (5/16")
15 m (50')10 mm (13/32")
Raggio verticale - Piombo
La verica della calibrazione della perpendicolarità (piombo)
della livella laser può essere eseguita nel modo più preciso
possibile se è disponibile un’altezza verticale sostanziale,
idealmente di 9 m (30’), con una persona a livello del pavimento
che posiziona la livella laser e l’altra persona all’altezza del
softto che segna il punto creato dal raggio laser sul softto
stesso. È importante condurre una verica della calibrazione
utilizzando una distanza non inferiore a quella delle applicazioni
per le quali viene usato lo strumento.
1. Posizionare la livella laser su una supercie liscia, piana
e stabile, che sia a livello in entrambe direzioni
(Figura G n.1).
2. Accendere la livella laser.
3. Premere il pulsante tre volte per proiettare il raggio
laser verticale anteriore e laterale.
4. Premere il pulsante due volte per proiettare il punto
inferiore.
5. Sulla supercie piana segnare la posizione del punto
inferiore a (Figura G n.2).
6. Sul softto, segnare due linee corte b e c all’incrocio
dei raggi laser anteriore e laterale.
7. Raccogliere e ruotare la livella laser di 180º, quindi
posizionare il punto inferiore del raggio laser direttamente
sopra al segno a, la posizione precedente del punto
inferiore, come illustrato nella Figura G n.3.
8. Controllare la posizione dei due raggi laser sul softto. Se
non sono paralleli alle linee segnate b e c, ruotare la
livella laser no a quando i raggi laser sono esattamente
allineati ai segni b e c.
9. Sul softto, segnare due linee corte d e e all’incrocio
dei due raggi laser.
10. Misurare la distanza tra le linee segnate b e d, e le
linee segnate c e e.
11. Se la misura ottenuta supera la Distanza ammissibile tra
le linee segnate per l’Altezza del softto corrispondente
nella tabella riportata di seguito, la livella deve essere
sottoposta a manutenzione presso un centro di assistenza
autorizzato.
Altezza del
softto
Distanza ammissibile
tra le linee segnate
2,5 m (8')1,5 mm (1/16")
3 m (10')2,0 mm (3/32")
4 m (14')2,5 mm (1/8")
6 m (20')4 mm (5/32")
9 m (30')6 mm (1/4")
38
I
90º tra i raggi laser verticali
Per vericare la precisione a 90° tra i raggi laser verticali
anteriore e laterale occorre un’area libera sul pavimento di
almeno 6 m x 3 m (20’ x 10’).
1. Posizionare la livella laser su una supercie liscia, piana
e stabile, che sia a livello in entrambe direzioni, come
illustrato nella Figura H n.1.
2. Accendere la livella laser.
3. Premere il pulsante tre volte per proiettare il raggio
laser verticale anteriore e laterale.
4. Premere il pulsante due volte per proiettare il punto
inferiore.
5. Lungo il raggio laser anteriore segnare tre punti a, b, e
c; dove b corrisponde al punto centrale del raggio laser.
6. Posizionare la livella laser in modo che il punto inferiore
si trovi sopra al segno b e il raggio laser anteriore sia
allineato al segno c (Figura H n.2).
7. Segnare un punto e lungo il raggio laser laterale ad
almeno 3 m (10’) di distanza dalla livella.
8. Ruotare la livella laser di 90º in senso orario.
9. Posizionare la livella laser in modo che il punto inferiore
si trovi sopra al segno b e il raggio laser anteriore sia
allineato al segno e (Figura H n.3).
10. Lungo il raggio laser laterale segnare il punto f accanto
al punto a.
11. Misurare la distanza tra a e f.
12. Se la misura ottenuta supera la Distanza ammissibile
tra a e f per la Distanza da b a a corrispondente
nella tabella riportata di seguito, la livella deve essere
sottoposta a manutenzione presso un centro di assistenza
autorizzato.
Distanza da
b a a
Distanza ammissibile
tra a e f
3 m (10')3,2 mm (1/8")
4 m (14')3,5 mm (5/32")
5 m (17')4,5 mm (3/16")
6 m (20')5,5 mm (7/32")
7 m (23')6 mm (1/4")
Uso della livella laser
Suggerimenti per l’uso
• Segnare sempre il centro del raggio laser proiettato dalla
livella.
• Sbalzi di temperatura estremi possono provocare lo
spostamento di componenti interni della livella laser che
potrebbero inuire sulla sua precisione. Vericare spesso la
precisione della livella laser mentre si lavora.
• Se la livella laser viene fatta cadere accidentalmente,
assicurarsi che sia ancora calibrata.
• Finché la livella laser è adeguatamente calibrata,
l’autolivellamento funziona correttamente. Ogni livella laser
viene calibrata in fabbrica per trovare l’orizzontalità quando
viene posizionata su una supercie piana nella media ± 4° di
orizzontalità. Non sono necessarie regolazioni manuali.
• Posizionare la livella laser su una supercie liscia e piana.
Spegnimento della livella laser
Spostare l’interruttore di Accensione/Blocco per trasporto in
posizione Spento/Bloccato (Figura A n.1a) quando la livella
laser non è in uso. Se l’interruttore non si trova in posizione
Bloccato, la livella laser non si spegnerà.
Utilizzo della livella laser con accessori
AVVERTENZA:
dato che gli accessori diversi da quelli proposti da
Stanley non sono stati sottoposti a test con questa
livella laser, l’utilizzo di tali accessori con questa
prodotto potrebbe comportare dei rischi.
Utilizzare esclusivamente accessori Stanley raccomandati
per l’uso con questo modello. Gli accessori indicati per un
dispositivo laser potrebbero diventare pericolosi, se utilizzati
su un altro.
Nella parte inferiore della livella laser sono presenti attacchi
lettati femmina da 1/4”-20 mm e 5/8”-11 mm (Figura C
) per ssare gli accessori Stanley attuali o futuri. Utilizzare
esclusivamente accessori Stanley specicati per l’uso con
questo dispositivo laser. Seguire le istruzioni fornite con
l’accessorio.
39
I
Gli accessori raccomandati per l’uso con questa livella laser
sono acquistabili pagando un supplemento presso il proprio
rivenditore di zona o un centro di assistenza autorizzato. Se si
ha bisogno di assistenza per trovare degli accessori, contattare
il centro di assistenza Stanley oppure visitare il sito web: http://
www.2helpU.com.
Manutenzione
• Quando la livella laser non è in uso, pulire le parti esterne
con un panno umido, stronare la livella con un panno
morbido asciutto per assicurarsi di asciugarla bene e riporla
nella scatola del kit fornita.
• Anche se le parti esterne della livella laser sono resistenti ai
solventi, NON UTILIZZARE MAI solventi per pulire la livella.
• Non conservare la livella laser a temperature inferiori a -20 ˚C
(-5 ˚F ) o superiori a 60 ˚C (140 ˚F).
• Per mantenere la precisione del proprio lavoro, controllare
spesso la livella laser, per assicurarsi che sia correttamente
calibrata.
Le veriche della calibrazione e gli interventi di manutenzione
e riparazione possono essere eseguiti presso i centri assistenza
Stanley.
Risoluzione dei problemi
La livella laser non si accende
• Controllare le batterie AA per assicurarsi che:
• ciascuna batteria sia installata correttamente, rispettando
le polarità (+) e (–) indicate sul vano batterie;
• i contatti delle batterie siano puliti e liberi da ruggine
o corrosione;
• le batterie siano nuove, di marca e di alta qualità, per
ridurre il rischio che si verifichino perdite di liquido dalle
batterie.
• Assicurarsi che le batterie AA funzionino correttamente. Nel
dubbio, provare a installare nuove batterie.
• Quando si utilizzano batterie ricaricabili, assicurarsi che siano
completamente cariche.
• Assicurarsi di mantenere la livella laser asciutta.
• Se l’unità laser viene scaldata oltre i 50 ˚C (120˚F), non si
accende. Se la livella è stata riposta in un luogo con una
temperatura molto alta, lasciarla raffreddare. La livella laser
non si danneggia se prima di averla fatta raffreddare per
raggiungere la sua temperatura operativa ottimale, viene
usato l’interruttore di Accensione/Blocco per trasporto.
I raggi laser lampeggiano
Queste livelle laser sono progettate per autolivellarsi in media
no a 4° in tutte le direzioni. Se la livella laser viene inclinata
troppo e il meccanismo interno non riesce ad autolivellarsi,
i raggi laser lampeggiano, per indicare che è stato superato
il range d’inclinazione. I RAGGI LASER PROIETTATI
DALLA LIVELLA LAMPEGGIANO PERCHÉ NON SONO
ESATTAMENTE ORIZZONTALI O PERPENDICOLARI E LA
LIVELLA NON DEVE ESSERE USATA PER STABILIRE
O SEGNARE IL LIVELLO (ORIZZONTALITÀ) O IL PIOMBO
(PERPENDICOLARITÀ). Provare a riposizionare la livella laser
su una supercie più piana.
I raggi laser non smettono di spostarsi
La livella laser è uno strumento di precisione, perciò, se non
viene posizionata su una supercie stabile (e ferma), continua
a cercare di trovare il punto di orizzontalità. Se il raggio laser
non smette di spostarsi, provare a spostare la livella su una
supercie più stabile. Inoltre assicurarsi che la supercie di
appoggio sia relativamente piana, afnché la livella sia stabile.
Assistenza e riparazioni
Nota: l’eventuale smontaggio della livella laser comporterà
l’inefcacia di tutte le garanzie applicabili al prodotto.
Per assicurare la SICUREZZA e l’AFFIDABILITÀ della livella
laser gli interventi di manutenzione, riparazione regolazione
dovranno essere eseguiti presso i centri di assistenza
autorizzati. Gli interventi di assistenza o manutenzione svolti da
persone non qualicate possono dare luogo al rischio di lesioni
personali. Per trovare il centro di assistenza Stanley più vicino
visitare il sito web http://www.2helpU.com.
40
I
Speciche tecniche
FMHT1-77416 FMHT1-77443
Sorgente luminosa Diodi laser
Lunghezza d'onda laser 630 – 680 nm visibile 510 – 530 nm visibile (tutte le linee)
630 – 680 nm visibile (punto inferiore)
Potenza laser ≤1,0 mW (PRODOTTO LASER DI CLASSE 2)
Range operativo 20 m (65')
50 m (165') con rilevatore
30 m (100')
50 m (165') con rilevatore
Precisione (tutte le linee) ±3 mm per 10 m (±1/8" per 30')
Precisione (punto
inferiore)
±6 mm per 10 m (±1/4" per 30')
Fonte di alimentazione 4 batterie AA alcaline da 1,5 V (6 V c.c.) 4 batterie AA alcaline da 1,5 V (6 V c.c.)
4 batterie AA NiMH da 1,2 V (4,8 V c.c.)
Temperatura di esercizio Da -10°C a 50°C (da 14°F a 122°F)
Temperatura di
stoccaggio
da -20°C a 60°C (da -5°F a 140°F)
Ambiente Resistente all’acqua e alla polvere IP54
41
ES
Contenido
• Información sobre el láser
• Seguridad del usuario
• Seguridad de la batería
• Instalar baterías AA
• Usar el bloque de montaje
• Encender el láser
• Comprobar la precisión del láser
• Usar el láser
• Mantenimiento
• Solución de problemas
• Mantenimiento y reparaciones
• Especicaciones
Información sobre el láser
Los láseres FMHT1-77416 y FMHT1-77443 son productos láser
de clase 2. Los láseres son herramientas láser autonivelantes
que pueden utilizarse para proyectos de alineación horizontal
(nivel) y vertical (plomada).
Seguridad del usuario
Pautas de seguridad
Las deniciones que guran a continuación describen el grado
de intensidad correspondiente a cada término de alarma. Lea el
manual y preste atención a estos símbolos.
PELIGRO: Indica una situación de peligro inminente
que, de no evitarse, ocasionará la muerte o una
lesión grave.
ADVERTENCIA: Indica una situación potencialmente
peligrosa que, de no evitarse, podría ocasionar la
muerte o una lesión grave.
PRECAUCIÓN: Indica una situación potencialmente
peligrosa que, de no evitarse, puede ocasionar una
lesión de poca o moderada gravedad.
AVISO: Indica una práctica no relacionada con lesiones
personales que, de no evitarse, puede ocasionar daños
materiales.
Si tiene cualquier pregunta o comentario sobre esta
o cualquier otra herramienta de Stanley, vaya
a http://www.2helpU.com.
ADVERTENCIA:
Lea y entienda todas las instrucciones.
El incumplimiento de las advertencias e instrucciones
indicadas en este manual puede causar lesiones
graves.
GUARDE LAS PRESENTES INSTRUCCIONES
ADVERTENCIA:
Exposición a la radiación láser. No desmonte ni
modique el nivel láser. Este aparato no contiene
piezas que puedan ser reparadas por el usuario.
Pueden producirse daños oculares graves.
ADVERTENCIA:
Radiación peligrosa. El uso de controles, ajustes
o ejecución de procedimientos distintos a los
indicados en el presente manual puede causar una
exposición peligrosa a la radiación.
La etiqueta en su láser podrá incluir los siguientes símbolos.
Símbolo Signicado
V Voltios
mW Milivatios
Advertencia sobre el láser
nm Longitud de onda en
nanómetros
2 Láser de Clase 2
Etiquetas de advertencia
Para su comodidad y seguridad, en el láser se encuentran
las siguientes etiquetas.
ADVERTENCIA: Para reducir el riesgo de
lesiones, el usuario debe leer el manual de
instrucciones.
ADVERTENCIA: RADIACIÓN LÁSER. NO
FIJE LA VISTA EN EL RAYO. Producto láser de
clase 2.
FMHT1-77443
FMHT1-77416
42
ES
• No utilice el láser en atmósferas explosivas, como
ambientes donde haya polvo, gases o líquidos
inamables. Esta herramienta puede originar chispas que
pueden inamar el polvo o los gases.
• Cuando no use el láser, guárdelo fuera del alcance de los
niños y de otras personas no capacitadas para usarlo.
Los láseres son peligrosos si son utilizados por usuarios no
capacitados para su uso.
• Las reparaciones de la herramienta DEBEN ser
realizadas exclusivamente por personal cualicado.
Las operaciones de reparación o mantenimiento realizadas
por personal no cualicado pueden causar lesiones. Para
localizar su centro de servicios Stanley más próximo, vaya
a http://www.2helpU.com.
• No utilice herramientas ópticas tales como telescopios
o teodolitos para ver el rayo láser. Pueden producirse
daños oculares graves.
• No coloque el láser en una posición que pueda hacer
que alguien mire jamente el rayo láser de forma
intencional o no intencional. Pueden producirse daños
oculares graves.
• No coloque el láser cerca de una supercie reectante
que reeje el rayo láser hacia los ojos de alguna
persona. Pueden producirse daños oculares graves.
• Apague el láser cuando no lo utilice. Si deja encendido el
láser, aumenta el riesgo de que alguien mire directamente
al rayo láser.
• No modique el láser de ningún modo. Si realiza cambios
en la herramienta, podrá dar lugar a una exposición peligrosa
a la radiación láser.
• No utilice el láser cerca de los niños ni deje que estos lo
utilicen. Pueden producirse daños oculares graves.
• No retire ni deshaga las etiquetas de advertencia. Si retira
las etiquetas, el usuario u otras personas pueden exponerse
involuntariamente a la radiación.
• Coloque el láser en modo rme sobre una supercie
plana. Sil el láser se cae, pueden producirse daños al láser
o lesiones graves.
Seguridad personal
• Manténgase alerta, esté atento a lo que hace y use el sentido
común cuando utilice el láser. No use el láser si está cansado
o bajo los efectos de drogas, medicamentos o alcohol. Un
momento de desatención cuando se usa el láser puede
ocasionar lesiones personales graves.
• Utilice equipo de seguridad personal. Utilice siempre
protección ocular. Dependiendo de las condiciones de
trabajo, el uso de equipos de protección tales como
mascarilla antipolvo, calzado de seguridad antideslizante,
casco de seguridad y protección auditiva reduce las lesiones
personales.
Uso y cuidado de la herramienta
• No utilice el láser si este no puede encenderse y apagarse
utilizando el interruptor de alimentación/bloqueo de
transporte. Toda herramienta que no pueda controlarse con
el interruptor es peligrosa y debe ser reparada.
• Siga las instrucciones de la sección Mantenimiento de este
manual. El uso de piezas no autorizadas o el incumplimiento
de las instrucciones de Mantenimiento pueden causar
riesgo de descarga eléctrica o lesiones.
Seguridad de la batería
ADVERTENCIA:
Las baterías pueden explotar o tener pérdidas
y causar daños personales o incendios. Para
reducir este riesgo:
• Siga con cuidado todas las instrucciones y las advertencias
colocadas en la etiqueta y el paquete de baterías.
• Introduzca siempre correctamente las baterías respetando la
polaridad (+ y –), señalada en la batería y en el equipo.
• No cortocircuite los terminales de la batería.
• No cargue las baterías desechables.
• No mezcle las baterías nuevas y viejas. Cambie todas
las baterías a la vez con baterías nuevas del mismo tipo
y marca.
• Saque inmediatamente las baterías consumidas
y deséchelas según las normas locales.
• No deseche las baterías en el fuego.
• Mantenga las baterías fuera del alcance de los niños.
• Extraiga las baterías cuando no use el dispositivo.
43
ES
Instalar baterías AA
Cargar baterías AA nuevas en el láser FMHT1-77416 o FMHT1-
77443. En el láser FMHT1-77443 también puede cargar
baterías recargables AA. Cuando use baterías recargables,
consulte el manual del cargador FatMax FMHT80690 de
Stanley.
1. De vuelta el láser hacia abajo.
2. En el láser, levante la pestaña para abrir la tapa del
compartimento de la batería (Figura B n.º 1).
3. Introduzca cuatro baterías AA nuevas, de marca de
elevada calidad, asegurándose de colocar los terminales
- y + de cada batería tal y como se indica el interior del
compartimento de las baterías (Figura B n.º 2).
4. Cierre la tapa del compartimento de las pilas apretándolo
hasta que encaje en su posición (Figura B n.º 3).
5. Deslice el interruptor de Alimentación/Bloqueo de
transporte a la derecha hacia la posición Desbloqueado/
Encendido (Figura A n.º 1b).
6. En el teclado, compruebe (Figura A n.º 3) que no
esté parpadeando (> 5 %). Si parpadea, signica
que el nivel de la batería es inferior al 5 %.
• El láser puede seguir funcionando por poco tiempo
mientras se consume la batería, pero las líneas o puntos
láser se debilitan rápidamente.
• Después de colocar baterías nuevas y de volver
a encender el láser, las líneas y los puntos láser
recuperarán completamente su brillo.
7. Cuando el láser no está en uso, deslice el interruptor de
alimentación/bloqueo de transporte hacia la IZQUIERDA
a la posición de Apagado/Bloqueado (Figura A n.º 1a)
para ahorrar energía.
Usar el bloque de montaje
En el fondo, el láser tiene un bloque móvil (Figura D).
• Para usar los imanes del frente del láser (Figura A n.º 2)
para montar el láser contra el lado de una viga de acero,
no extienda el bloque móvil (Figura D n.º 1). Esto permite
que el punto hacia abajo quede alineado con el borde de la
viga de acero.
• Para montar el láser sobre un punto en el suelo (usando
un soporte multifunción o un trípode), extraiga el bloque
móvil hasta oír un clic cuando encaje en su posición
(Figura D n.º 2). Esto hace posible que el punto hacia abajo
del láser se muestre a través del oricio de montaje
5/8-11 y que se pueda girar el láser en el oricio de montaje
5/8-11 sin mover la posición vertical del láser.
Encender el láser
1. Coloque el láser sobre una superficie lisa, plana
y nivelada, con el láser mirando hacia delante, hacia la
pared opuesta (posición a 0º ).
2. Deslice el interruptor de Alimentación/Bloqueo de
transporte a la derecha hacia la posición Desbloqueado/
Encendido (Figura A n.º 1b).
3. Pulse (Figura A n.º 6) una vez para mostrar una
línea láser horizontal, una segunda vez para mostrar un
punto hacia abajo, y una tercera vez para mostrar una
línea horizontal y un punto hacia abajo.
4. Compruebe los rayos del láser. El láser ha sido diseñado
para autonivelarse.
• Si el láser se inclina tanto que no puede autonivelarse
(> 4°), los rayos láser seguirán parpadeando dos veces
(Figura A n.º 4) y parpadeará constantemente
el teclado.
• Si los rayos del láser parpadean, el láser no está
nivelado (o a plomo) y NO DEBE UTILIZARSE para
determinar o marcar el nivel o la plomada. Intente
reposicionar el láser en una superficie nivelada.
5. Pulse (Figura A n.º 5) una vez para mostrar una
línea láser vertical desde el frente del láser, una segunda
vez para mostrar una línea láser vertical desde el costado
del láser, y una tercera vez para mostrar ambas líneas
verticales.
44
ES
6. Pulse (Figura A n.º 7) para probar el modo
de impulsos. se iluminará y los rayos del láser
aparecerán más brillantes, pues parpadearán a una
velocidad muy rápida. Deberá usar el modo Pulsos solo
con un detector para mostrar los rayos del láser de largo
alcance.
7. Si CUALQUIERA de las siguientes armaciones es
VERDADERA, siga las instrucciones para Controlar la
precisión del láser ANTES DE USAR EL LÁSER para un
proyecto.
• Esta es la primera vez que usa el láser (en caso
de que el láser haya sido expuesto a temperaturas
extremas).
• No se ha comprobado la precisión del láser durante
un periodo.
• Puede que el láser se haya caído.
Comprobar la precisión del
láser
Las herramientas láser vienen selladas y calibradas de
fábrica. Se recomienda efectuar una comprobación de la
precisión antes de usar el láser por primera vez (en caso
de que el láser se haya expuesto a temperaturas extremas)
y sucesivamente en modo regular para garantizar la precisión
del trabajo. Cuando realice las comprobaciones de la
precisión indicadas en este manual, siga las siguientes
directrices:
• Use el área/distancia más grande y cercana posible a la
distancia de funcionamiento. Cuanto más grande sea el
área/distancia, más fácil es medir la precisión del láser.
• Coloque el láser sobre una supercie lisa, plana y rme,
que esté nivelada en ambas direcciones.
• Marque el centro del rayo láser.
Haz horizontal - Dirección de escaneo
Para comprobar la calibración de escaneo horizontal del
láser, necesitará dos paredes separadas por una distancia de
9 m (30′). Es importante realizar una prueba de calibración
utilizando una distancia que no sea más corta de la distancia de
las aplicaciones para las cuales se utilizará la herramienta.
1. Coloque el láser contra el extremo de un pared de 9 m
(30′) (Figura E n.º 1).
2. Encienda el láser.
3. Pulse una vez para mostrar un haz láser horizontal.
4. Gire el láser hacia el extremo opuesto de la pared,
paralelo a la pared adyacente.
5. A por lo menos 9 m (30′) de distancia del haz láser,
marque a y b.
6. Gire el láser a 180º.
7. Ajuste la altura del láser para que el centro del haz quede
alineado con a (Figura E n.º 2).
8. Directamente encima o debajo b, marque c a lo largo
del haz láser (Figura E n.º 3).
9. Mida la distancia vertical entre b y c.
10. Si la medida es superior a la distancia admisible entre
b y c para la correspondiente Distancia entre paredes
indicada en la siguiente tabla, el láser debe ser reparado
por un centro de servicios autorizado.
Distancia entre
paredes
Distancia admisible
Entre b y c
9 m (30′)6 mm (1/4”)
12 m (40′)8 mm (5/16”)
15 m (50′)10 mm (13/32”)
45
ES
Haz horizontal - Dirección de inclinación
Para comprobar la calibración de la inclinación horizontal del
láser, necesitará una sola pared de una longitud mínima de
9 m (30′). Es importante realizar una prueba de calibración
utilizando una distancia que no sea más corta de la distancia de
las aplicaciones para las cuales se utilizará la herramienta.
1. Coloque el láser contra el extremo de un pared de 9 m
(30′) (Figura F n.º 1).
2. Encienda el láser.
3. Pulse una vez para mostrar un haz láser horizontal.
4. Gire el láser hacia el extremo opuesto de la pared,
paralelo a la pared adyacente.
5. A por lo menos 9 m (30′) de distancia del haz láser,
marque a y b.
6. Mueva el láser hacia el extremo opuesto de la pared
(Figura F n.º 2).
7. Coloque el láser hacia el primer extremo de la misma
pared, paralelo a la pared adyacente.
8. Ajuste la altura del láser para que el centro del haz quede
alineado con b.
9. Directamente encima o debajo a, marque c a lo largo
del haz láser (Figura F n.º 3).
10. Mida la distancia entre a y c.
11. Si la medida es superior a la Distancia admisible entre
a y c para la correspondiente Distancia entre paredes
indicada en la siguiente tabla, el láser debe ser reparado
por un centro de servicios autorizado.
Distancia entre
paredes
Distancia admisible
Entre a y c
9 m (30′)6 mm (1/4”)
12 m (40′)8 mm (5/16”)
15 m (50′)10 mm (13/32”)
Haz vertical Beam - Plomada
La comprobación de la calibración vertical (plomada) del láser
puede realizarse con mayor precisión cuando hay a disposición
una altura vertical considerable, idealmente de 9 m (30′), con
una persona en el suelo colocando el láser y otra persona
cerca del techo para marcar la posición del haz. Es importante
realizar una prueba de calibración utilizando una distancia que
no sea más corta de la distancia de las aplicaciones para las
cuales se utilizará la herramienta.
1. Coloque el láser sobre una supercie lisa, plana y rme,
que esté nivelada en ambas direcciones (Figura Gn.º 1).
2. Encienda el láser.
3. Pulse tres veces para mostrar los haces verticales
delantero y lateral.
4. Pulse dos veces para mostrar el punto hacia abajo.
5. En la supercie de nivel, marque la posición del punto
hacia abajo a (Figura Gn.º 2).
6. En el techo, marque dos líneas cortas b y c donde se
cruzan los haces frontal y lateral del láser.
7. Levante y gire el láser a 180º, y coloque el punto hacia
abajo directamente sobre a, la posición anterior del punto
hacia abajo, como se muestra en la Figura G n.º 3.
8. En el techo, mire la posición de los dos haces láser. Si
no están paralelos a las líneas marcadas b y c, gire el
láser hasta que los haces del láser queden bien alineados
con b y c.
9. En el techo, marque dos líneas cortas d y e donde se
cruzan los haces.
10. Mida la distancia entre las líneas marcadas b y d, y las
líneas marcadas c y e.
11. Si su medición es superior a la Distancia admisible entre
líneas marcadas para la correspondiente Altura del
techo en la siguiente tabla, el láser debe ser reparado por
un centro de servicios autorizado.
Altura del techo
Distancia admisible
Entre líneas marcadas
2,5 m (8′)1,5 mm (1/16")
3 m (10′)2,0mm (3/32”)
4 m (14′)2,5 mm (1/8”)
6 m (20′)4 mm (5/32”)
9 m (30′)6 mm (1/4”)
46
ES
90º Entre haces verticales
Para comprobar la precisión de 90º entre los haces verticales
frontal y lateral se necesita un espacio abierto de por lo menos
6 m x 3 m (20′ x 10′).
1. Coloque el láser sobre una supercie lisa, plana y rme,
que esté nivelada en ambas direcciones, como se muestra
en la Figura H n.º 1.
2. Encienda el láser.
3. Pulse tres veces para mostrar los haces verticales
delantero y lateral.
4. Pulse dos veces para mostrar el punto hacia abajo.
5. A lo largo del haz láser frontal, marque tres ubicaciones
a, b y c; donde b se encuentra en el punto medio
del haz láser.
6. Posicione el láser para que el punto hacia abajo quede
arriba b y el haz láser frontal quede alineado con c
(Figura H n.º 2).
7. Marque una ubicación e a lo largo del haz láser lateral
a una distancia mínima de 3 m (10’) del láser.
8. Gire el láser en sentido horario a 90º.
9. Posicione el láser para que el punto hacia abajo quede
arriba b y el haz láser frontal quede alineado con e
(Figura H n.º 3).
10. A lo largo del haz láser lateral, marque f cerca de a.
11. Mida la distancia entre a y f.
12. Si la medida es superior a la Distancia admisible entre
a y f para la correspondiente Distancia de b a a
indicada en la siguiente tabla, el láser debe ser reparado
por un centro de servicios autorizado.
Distancia de
b a a
Distancia admisible
entre a y f
3 m (10′)3,2 mm (1/8”)
4 m (14′)3,5 mm (5/32”)
5 m (17′)4,5 mm (3/16”)
6 m (20′)5,5 mm (7/32”)
7 m (23′)6 mm (1/4”)
Uso del láser
Consejos operativos
• Marque siempre el centro del rayo creado por el láser.
• Los cambios bruscos de temperatura pueden hacer mover
las piezas internas y afectar a la precisión. Compruebe
a menudo la precisión cuando utilice el láser.
• En caso de caída del láser, compruebe si aún está calibrado.
• Si el láser está correctamente calibrado, se nivelará
automáticamente. Cada láser está calibrado en la fábrica
para encontrar el nivel, si se coloca en una supercie plana
con un nivel medio de ± 4°. No es necesario realizar ajustes
manuales.
• Use el láser sobre una supercie lisa, plana y estable.
Apagar el láser
Deslice el interruptor de Alimentación/Bloqueo de transporte
hacia la posición de Apagado/Bloqueado (Figura A n.º 1a)
cuando no utilice el láser. Si el interruptor no está colocado en
la posición de bloqueado, el láser no se apaga.
Usar el láser con accesorios
ADVERTENCIA:
Dado que los accesorios que no sean los
suministrados por Stanley no han sido sometidos
a pruebas con este láser, el uso de tales accesorios
con el láser puede ser peligroso.
Use sólo los accesorios de Stanley recomendados para usar
con este modelo. Los accesorios aptos para un láser pueden
causar riesgo de daños personales al utilizarse con otro láser.
El fondo del láser está dotado de roscas hembras de
1/4-20 y 5/8-11 (Figura C) para colocar los accesorios actuales
o futuros de Stanley. Utilice exclusivamente accesorios de
Stanley especícos para este láser. Siga las instrucciones
incluidas con el accesorio.
En su distribuidor local o centro de servicios autorizado, puede
adquirir los accesorios recomendados para utilizarlos con el
láser. Si necesita asistencia para colocar cualquier accesorio,
póngase en contacto con su centro de servicios de Stanley más
próximo o visite nuestro sitio web: http://www.2helpU.com.
47
ES
Mantenimiento
• Cuando no se usa el láser, limpie las partes exteriores con un
paño húmedo, limpie el láser con un paño seco suave para
que no se humedezca y guárdelo en el estuche suministrado.
• No obstante la parte exterior del láser sea resistente a los
disolventes, NUNCA use disolventes para limpiar el láser.
• No guarde el láser a temperaturas inferiores a -20 ˚C (-5 ˚F)
o superiores a 60 ˚C (140 ˚F).
• Para mantener la precisión de su trabajo, compruebe
a menudo que su láser esté bien calibrado.
Las comprobaciones de calibración y otras reparaciones
de mantenimiento pueden ser realizadas por los centros de
reparación de Stanley.
Solución de problemas
El láser no se enciende
• Compruebe las pilas AA para asegurarse de que:
• Las baterías estén correctamente instaladas, respetando
las indicaciones (+) y (–) del interior del alojamiento de
la batería.
• Los contactos de la batería estén limpios y no tengan
polvo ni óxido.
• Las baterías sean nuevas, de alta calidad y de marca,
para reducir el riesgo de pérdidas.
• Compruebe que las pilas AA se encuentran en buen estado.
Si tiene alguna duda, intente colocando pilas nuevas.
• Cuando use baterías recargables, compruebe que las
baterías estén totalmente cargadas.
• Asegúrese de conservar el láser seco.
• Si la unidad láser se calienta por encima de los 50 °C
(120 ºF), la unidad no se encenderá. Si el láser ha sido
almacenado a temperaturas demasiado calientes, deje que
se enfríe. El nivel láser no se dañará si usa el botón de
alimentación/bloqueo de transporte antes de que se enfríe
hasta su temperatura de funcionamiento adecuada.
Los rayos del láser parpadean
Los láseres han sido diseñados para autonivelarse hasta un
promedio de 4° en todas las direcciones. Si el láser se inclina
demasiado y el mecanismo interno no puede autonivelarse, los
haces del láser parpadearán para indicar que se ha superado
el rango de inclinación. LOS RAYOS PARPADEANTES
CREADOS POR EL LÁSER NO ESTÁN NIVELADOS
O A PLOMO Y NO DEBEN UTILIZARSE PARA DETERMINAR
O MARCAR EL NIVEL O LA PLOMADA. Intente reposicionar el
láser en una supercie más nivelada.
Los rayos láser no dejan de moverse
El láser es un instrumento de precisión. Por lo tanto, si no se
coloca sobre una supercie estable (y ja), el láser seguirá
intentando encontrar su nivel. Si el haz no deja de moverse,
intente colocar el láser en una supercie más estable.
Del mismo modo, intente comprobar que la supercie sea
relativamente plana y nivelada, para que el láser sea estable.
Mantenimiento y reparaciones
Nota: Si desmonta el nivel láser, anulará todas las garantías
del producto.
Para garantizar la SEGURIDAD y la FIABILIDAD del producto,
las operaciones de reparación, mantenimiento y ajuste deberán
ser realizadas por los centros de servicio autorizados. Las
operaciones de reparación o mantenimiento realizadas por
personal no cualicado pueden causar riesgo de lesiones. Para
localizar su centro de servicios Stanley más próximo, vaya
a http://www.2helpU.com.
48
ES
Especicaciones
FMHT1-77416 FMHT1-77443
Fuente de luz Diodos del láser
Longitud de onda del láser 630 – 680 nm visible 510 – 530 nm visible (todas las líneas)
630 – 680 nm visible (punto hacia abajo)
Potencia del láser PRODUCTO LÁSER DE CLASE 2 ≤ 1.0 mW
Rango de trabajo 20 m (65′)
50 m (165′) con detector
30 m (100′)
50 m (165′) con detector
Precisión - todas las líneas ±3 mm para 10 m (±1/8” para 30′)
Precisión - punto hacia abajo ±6 mm para 10 m (±1/4” para 30′)
Fuente de alimentación 4 pilas alcalinas AA (1.5 V) (6 V CC) 4 pilas alcalinas AA (1.5 V) (6 V CC) o
4 pilas NiMH AA (1.2 V) (4.8 V CC)
Temperatura de funcionamiento -10 °C a 50 °C (14 °F a 122 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-5 °F a 140 °F)
Medioambiental Resistente al agua y al polvo según IP54
49
PT
Índice
• Informações sobre o laser
• Segurança do utilizador
• Segurança da bateria
• Colocar as baterias AA
• Utilizar o bloco de montagem
• Ligar o laser
• Vericar a precisão do laser
• Utilizar o laser
• Manutenção
• Resolução de problemas
• Assistência e reparação
• Especicações
Informações sobre o laser
Os lasers FMHT1-77416 e FMHT1-77443 lasers são produtos
laser de Classe 2. Os lasers são ferramentas laser com
nivelamento automático que podem ser utilizadas para
projectos de alinhamento na horizontal (nível) e na vertical
(prumo).
Segurança do utilizador
Directrizes de segurança
As denições abaixo descrevem o nível de gravidade de cada
aviso. Leia o manual e preste atenção a estes símbolos.
PERIGO: Indica uma situação de perigo eminente
que, se não for evitada, irá resultar em morte ou
ferimentos graves.
AVISO: Indica uma situação potencialmente perigosa
que, se não for evitada, poderá resultar em morte ou
ferimentos graves.
ATENÇÃO: Indica uma situação potencialmente
perigosa que, se não for evitada, poderá resultar em
ferimentos ligeiros ou moderados.
AVISO: Indica uma prática não relacionada com ferimentos
que, se não for evitada, poderá resultar em danos materiais.
Se tiver alguma dúvida ou comentário sobre esta ou
qualquer ferramenta da Stanley, vá para
http://www.2helpU.com.
AVISO:
Leia e compreenda todas as instruções. O não
seguimento dos avisos e das instruções indicados
neste manual poderá resultar em ferimentos graves.
GUARDE ESTAS INSTRUÇÕES
AVISO:
Exposição a radiação laser. Não desmonte nem
modique o nível do laser. O aparelho não tem
peças no interior que possam ser reparadas pelo
utilizador. Podem ocorrer lesões oculares graves.
AVISO:
Radiação perigosa. A utilização de controlos ou
ajustes, ou o desempenho de procedimentos que
não sejam os especicados neste documento podem
resultar em exposição radioactiva perigosa.
A etiqueta no laser pode incluir os seguintes símbolos.
Símbolo Signicado
V Volts
mW Miliwatts
Aviso sobre o laser
nm Comprimento de onda em
nanómetros
2 Laser de classe 2
Etiquetas de aviso
Para sua comodidade e segurança, as seguintes etiquetas
estão axadas no laser.
AVISO: Para reduzir o risco de ferimentos,
o utilizador deve ler o manual de instruções.
AVISO: RADIAÇÃO DO LASER. NÃO OLHE
FIXAMENTE PARA O FEIXE. Produto laser de
classe 2.
FMHT1-77443
FMHT1-77416
50
PT
• Não utilize o laser em ambientes explosivos, como, por
exemplo, na presença de líquidos, gases ou poeiras
inamáveis. Esta ferramenta pode criar faíscas que poderão
inamar estas poeiras ou vapores.
• Guarde o laser fora do alcance das crianças e de
pessoas que não possuam as qualicações necessárias
para as manusear. Os lasers são perigosos nas mãos de
pessoas que não possuam as qualicações necessárias para
as manusear.
• A reparação das ferramentas DEVE ser levada a cabo
apenas por pessoal qualicado. A assistência ou
manutenção realizada por pessoal que não possua as
qualicações necessárias pode dar origem a ferimentos.
Para localizar o seu centro de assistência da Stanley mais
próximo, vá para http://www.2helpU.com.
• Não utilize ferramentas ópticas tais como um telescópio
ou trânsito para ver o raio laser. Podem ocorrer lesões
oculares graves.
• Não coloque o laser numa posição que possa fazer com
que alguém xe, de maneira intencional ou não, o raio
laser. Podem ocorrer lesões oculares graves.
• Não posicione o laser perto de uma superfície com
reexo que possa reectir o raio laser na direcção dos
olhos de uma pessoa. Podem ocorrer lesões oculares
graves.
• Desligue o laser quando não estiver a ser utilizado. Se
deixar o laser ligado, há um maior risco de xação do raio
laser.
• Não modique o produto seja como for. A modicação
da ferramenta pode resultar em exposição a radiação laser
perigosa.
• Não utilize o laser perto de crianças nem permita que
crianças utilizem o laser. Podem ocorrer lesões oculares
graves.
• Não retire nem estrague as etiquetas de aviso. Se retirar
as etiquetas, o utilizador ou outras pessoas podem car
expostos, inadvertidamente, a radiação.
• Coloque o laser de maneira segura sobre uma superfície
nivelada. Se o laser cair, podem ocorrer danos no laser ou
ferimentos graves.
Segurança pessoal
• Mantenha-se atento, preste atenção ao que está a fazer
e faça uso de bom senso quando utilizar o laser. Não utilize
o laser se estiver cansado ou sob o efeito de drogas, álcool
ou medicamentos. Um momento de distracção durante
a utilização do laser poderá resultar em ferimentos graves.
• Use equipamento de protecção pessoal. Use sempre
protecção ocular. Dependendo das condições de trabalho,
o uso de equipamento de protecção, como uma máscara
anti-poeiras, calçado anti-derrapante e protecção auricular
reduz a probabilidade de ferimentos.
Utilização e cuidados a ter com a ferramenta
• Não utilize o laser se o interruptor Alimentação/bloqueio
para o transporte não ligar ou desligar o laser. Qualquer
ferramenta que não possa ser controlada através do
interruptor de alimentação é perigosa e tem de ser reparada.
• Siga as instruções indicadas na secção Manutenção deste
manual. A utilização de peças não autorizadas ou o não
cumprimento das instruções de Manutenção pode dar
origem a choque eléctrico ou ferimentos.
Segurança das pilhas
AVISO:
As baterias podem explodir ou ocorrer uma fuga
de electrólito e causar ferimentos ou um incêndio.
Para reduzir este risco:
• Siga com atenção todas as instruções e avisos indicados no
rótulo e embalagem das pilhas.
• Insira sempre as baterias correctamente no que respeita
à polaridade (+ e –), conforme assinalado na bateria e no
equipamento.
• Não provoque um curto-circuito nos terminais das baterias.
• Não carregue baterias descartáveis.
• Não misture baterias antigas com novas. Substitua todas as
baterias ao mesmo tempo por novas da mesma marca e tipo.
• Retire as baterias gastas de imediato e elimine-as de acordo
com a legislação local.
• Não deite as baterias numa fogueira.
• Mantenha as baterias fora do alcance das crianças.
• Retire as baterias quando não utilizar o dispositivo.
51
PT
Colocar as baterias AA
Coloque novas baterias AA no laser FMHT1-77416 ou FMHT1-
77443. Pode colocar também baterias recarregáveis AA no
laser FMHT1-77443. Quando utilizar baterias recarregáveis,
consulte o Manual do carregador do Stanley FatMax
FMHT80690.
1. Coloque o laser ao contrário.
2. No laser, levante a patilha para abrir a tampa do
compartimento da bateria (Figura B n.º 1).
3. Insira quatro novas baterias AA de elevada qualidade,
certificando-se de que posiciona as polaridades - e + de
cada bateria, como indicado no interior do compartimento
da bateria (Figura B n.º 2).
4. Empurre a tampa do compartimento da bateria até
encaixar (Figura B n.º 3).
5. Deslize o interruptor Alimentação/Bloqueio para
o transporte para a direita para a posição Desbloqueado/
ligado (Figura A n.º 1b).
6. No teclado, certique-se de que (Figura A n.º 3)
não está a piscar (> 5%). Se estiver a piscar, isso
signica que o nível da bateria é inferior a 5%.
• O laser pode continuar a funcionar durante um curto
período enquanto a energia da bateria continua a ser
gasta, mas os pontos e os raios laser apagam-se
rapidamente.
• Depois de colocar pilhas novas e ligar de novo o laser,
os pontos e os raios laser voltam para o estado de
iluminação total.
7. Quando não utilizar o laser, deslize o interruptor
Alimentação/Bloqueio para o transporte para
a ESQUERDA para a posição Desbloqueado/ligado
(Figura A n.º 1a) para poupar a energia da bateria.
Utilizar o bloco de montagem
No parte inferior do laser está disponível um bloco amovível
(Figura D).
• Para utilizar os ímanes na parte da frente do laser
(Figura A n.º 2) e monte o laser na parte lateral de uma
viga de aço, não estique o bloco amovível (Figura D n.º
1). Isto permite que o ponto para baixo seja alinhado com
o canto da viga de aço.
• Para montar o laser sobre um ponto no chão (utilizando
um suporte multi-funções ou um tripé), retire o bloco
amovível até encaixar (Figura D n.º 2). Isto permite
visualizar o ponto do laser para baixo através do orifício
de montagem 5/8-11 e rodar o laser através do orifício de
montagem 5/8-11 sem deslocar a posição vertical do laser.
Ligar o laser
1. Monte o laser numa superfície lisa, plana e nivelada, com
o laser virado para a frente na direcção da parede oposta
(posição de 0º ).
2. Deslize o interruptor Alimentação/Bloqueio para
o transporte para a direita para a posição Desbloqueado/
ligado (Figura A n.º 1b).
3. Prima (Figura A n.º 6) uma vez para apresentar uma
linha laser horizontal, duas vezes para apresentar um
ponto para baixo e três vezes para apresentar uma linha
horizontal e um ponto para baixo.
4. Verique os feixes laser. O laser foi concebido para
nivelamento automático.
• Se o laser estiver inclinado ao ponto de não ser possível
fazer o nivelamento automático (> 4°), os feixes laser
piscam duas vezes de maneira contínua e
(Figura A n.º 4) piscam de maneira contínua no
teclado.
• Se os feixes laser começarem a piscar, o laser não está
nivelado (ou a prumo) e NÃO DEVE SER UTILIZADO
para determinar ou assinalar o nível ou o prumo. Tente
posicionar o laser numa superfície nivelada.
5. Prima (Figura A n.º 5) uma vez para apresentar uma
linha laser vertical na parte da frente do laser, duas vezes
para apresentar uma linha laser vertical na parte lateral
do laser e três vezes para apresentar ambas as linhas
verticais.
52
PT
6. Prima (Figura A n.º 7) para testar o modo Impulso.
acende-se e os feixes laser aparecem mais ténues,
uma vez que piscam muito depressa. Só pode utilizar
o modo Impulso com um detector para apresentar a gama
de longo alcance dos feixes laser.
7. Se alguma das seguintes armações for VERDADEIRA,
avance para as instruções indicadas em Vericar
a precisão do laser ANTES DE UTILIZAR O LASER para
um projecto.
• Esta é a primeira vez que utiliza o laser (no caso do
laser ter sido exposto a temperaturas extremas).
• O laser não é verificado em termos de precisão há
algum tempo.
• O laser pode ter sofrido umaqueda.
Vericar a precisão do laser
As ferramentas laser estão seladas e foram calibradas na
fábrica. É recomendável efectuar uma vericação de precisão
antes de utilizar o laser pela primeira vez (no caso do laser
ter sido exposto a temperaturas extremas) e depois com
regularidade para garantir a precisão do seu trabalho. Quando
efectuar uma das vericações de precisão listadas neste
manual, siga as seguintes directrizes:
• Utilize a maior área/distância possível, o mais próximo
possível da distância operacional. Quanto maior for
a área/distância, mais fácil é medir a precisão do laser.
• Coloque o laser sobre uma superfície macia, plana
e estável e que esteja nivelada em ambas as direcções.
• Marque o centro do feixe laser.
Feixe horizontal - Direcção de varrimento
A vericação da calibração de varrimento horizontal do laser
requer uma distância de 9 m (30”) entre as duas paredes.
É importante efectuar uma vericação de calibração, cuja
distância não deve ser inferior à distância das aplicações para
a qual a ferramenta será utilizada.
1. Encoste o laser ao canto de uma parede 9 m (30′)
(Figura E n.º 1).
2. Ligue o laser.
3. Prima uma vez para apresentar um feixe laser
horizontal.
4. Rode o laser na direcção do canto oposto da parede, para
que que paralelo à parede adjacente.
5. A pelo menos 9 m (30′) de distância do feixe laser, marque
a e b.
6. Rode o laser 180º.
7. Ajuste a altura do laser, de modo a que o centro do feixe
que alinhado com a (Figura E n.º 2).
8. Directamente acima ou abaixo de b, marque c ao longo
do feixe laser (Figura E n.º 3).
9. Meça a distância vertical entre b e c.
10. Se a medição for superior à Distância permissível entre
b e c para a Distância entre paredes correspondente
na seguinte tabela, o laser deve ser reparado num centro
de assistência autorizado.
Distância entre
as paredes
Distância permissível
Entre b e c
9 m (30")6 mm (1/4")
12 m (40")8 mm (5/16")
15 m (50")10 mm (13/32")
Feixe horizontal - Direcção de afastamento
A vericação da calibração de afastamento horizontal do
laser requer uma parede com, pelo menos, 9 m (30”) de
comprimento. É importante efectuar uma vericação de
calibração, cuja distância não deve ser inferior à distância das
aplicações para a qual a ferramenta será utilizada.
1. Encoste o laser ao canto de uma parede 9 m (30′)
(Figura F n.º 1).
2. Ligue o laser.
3. Prima uma vez para apresentar um feixe laser
horizontal.
4. Rode o laser na direcção do canto oposto da parede, para
que que paralelo à parede adjacente.
5. A pelo menos 9 m (30′) de distância do feixe laser, marque
a e b.
6. Desloque o laser na extremidade oposta da parede
(Figura F n.º 2).
7. Posicione o laser na direcção do primeiro canto da parede,
para que que paralelo à parede adjacente.
53
PT
8. Ajuste a altura do laser, de modo a que o centro do feixe
que alinhado com b.
9. Directamente acima ou abaixo de a, marque c ao longo
do feixe laser (Figura F n.º 3).
10. Meça a distância entre a e c.
11. Se a medição for superior à Distância permissível entre
a e c para a Distância entre paredes correspondente
na seguinte tabela, o laser deve ser reparado num centro
de assistência autorizado.
Distância entre as
paredes
Distância permissível
Entre a e c
9 m (30")6 mm (1/4")
12 m (40")8 mm (5/16")
15 m (50")10 mm (13/32")
Feixe vertical - prumo
A vericação da calibração vertical (a prumo) do laser pode
ser efectuada com maior precisão se a distância na vertical
disponível for suciente, idealmente de 9 m (30′), de modo
a que uma pessoa possa instalar o laser sentada no chão
e outra pessoa perto do tecto possa marcar a posição do feixe.
É importante efectuar uma vericação de calibração, cuja
distância não deve ser inferior à distância das aplicações para
a qual a ferramenta será utilizada.
1. Coloque o laser sobre uma superfície lisa, plana e estável
e que esteja nivelada em ambas as direcções
(Figura G n.º 1).
2. Ligue o laser.
3. Prima três vezes para apresentar os feixes verticais
frontais e laterais.
4. Prima duas vezes para apresentar o ponto para baixo.
5. Na superfície nivelada, marque a posição do ponto para
baixo a (Figura G n.º 2).
6. No tecto, faça duas linhas curtas b e c onde se cruzem
os feixes laser dianteiros e laterais.
7. Recolha e rode o laser 180º, e posicione o ponto para
baixo directamente sobre a, a posição anterior do ponto
para baixo, como indicado em Figura G n.º 3.
8. No tecto, olhe para a posição dos dois feixes laser. Se não
estiverem paralelos em relação às linhas marcadas b e
c, rode o laser até os feixes laser estarem bem alinhados
com b e c.
9. No tecto, faça duas linhas curtas d e e onde se cruzem
os feixes.
10. Meça a distância entre as linhas marcadas b e d, e as
linhas marcadas c e e.
11. Se o valor da medição for superior às Distância
permissível entre as linhas marcadas para a Altura do
tecto correspondente na seguinte tabela, o laser deve ser
reparado num centro de assistência autorizado.
Altura do tecto
Distância permissível
Entre linhas marcadas
2,5 m (8")1,5 mm (1/16")
3 m (10")2,0 mm (3/32")
4 m (14")2,5 mm (1/8")
6 m (20")4 mm (5/32")
9 m (30")6 mm (1/4")
90º entre feixes verticais
A vericação de uma precisão de 90º entre os feixes verticais
dianteiros e laterais requer uma área livre de, pelo menos,
6 m x 3 m (20” x 10”).
1. Coloque o laser sobre uma superfície lisa, plana e estável
e que esteja nivelada em ambas as direcções, como
indicado na Figura H n.º 1.
2. Ligue o laser.
3. Prima três vezes para apresentar os feixes verticais
frontais e laterais.
4. Prima duas vezes para apresentar o ponto para baixo.
5. Ao longo do feixe laser dianteiro, marque três pontos a,
b, e c; em que b está no ponto médio do feixe laser.
6. Posicione o laser de modo a que o ponto para baixo que
por cima de b e o feixe laser dianteiro que alinhado
com c (Figura H n.º 2).
7. Marque um ponto e ao longo do feixe laser lateral a uma
distância de, pelo menos, 3 m (10’) do laser.
8. Rode o laser 90º para a direita.
54
PT
9. Posicione o laser de modo a que o ponto para baixo que
por cima de b e o feixe laser dianteiro que alinhado
com e (Figura H n.º 3).
10. Ao longo do feixe laser lateral, marque f perto de a.
11. Meça a distância entre a e f.
12. Se a medição for superior à Distância permissível entre
a e f para a Distância de b a a correspondente na
seguinte tabela, o laser deve ser reparado num centro de
assistência autorizado.
Distância de
b a a
Distância permissível
Entre a e f
3 m (10")3,2 mm (1/8")
4 m (14")3,5 mm (5/32")
5 m (17")4,5 mm (3/16")
6 m (20")5,5 mm (7/32")
7 m (23")6 mm (1/4")
Utilizar o laser
Sugestões relacionadas com
o funcionamento
• Assinale sempre o centro do feixe criado pelo laser.
• As variações extremas de temperatura provocam
o deslocamento das peças internas, o que pode afectar
a precisão. Verique a precisão com regularidade enquanto
trabalha.
• Se deixar cair o laser, certique-se de que ainda está
calibrado.
• Desde que o laser esteja devidamente calibrado, é possível
nivelá-lo automaticamente. Cada laser está calibrado de
fábrica para encontrar o nivelamento adequado , desde que
esteja posicionado numa superfície plana, com uma média
de ± 4° de nivelamento. Não é necessário ajuste manual.
• Utilize o laser sobre uma superfície macia, plana e nivelada.
Desligar o laser
Deslize o interruptor de alimentação/para o transporte para
a posição Desligado/bloqueado (Figura A n.º 1a) quando
o laser não estiver a ser utilizado. Se o interruptor não estiver
na posição Bloqueado, o laser não se desliga.
Utilizar o laser com os acessórios
AVISO:
Uma vez que apenas foram testados com este
laser os acessórios disponibilizados pela Stanley,
a utilização de outros acessórios com este laser pode
ser perigosa.
Utilize apenas os acessórios da Stanley recomendados
para utilização com este modelo. Os acessórios que podem
ser adequados para um laser podem representar risco de
ferimentos se forem utilizados noutro laser.
A parte inferior do laser está equipada com roscas fêmeas de
1/4-20 e 5/8-11 (Figura C) para utilizar acessórios actuais ou
futuros da Stanley. Utilize apenas os acessórios da Stanley
especicados para utilização com este laser. Siga as instruções
fornecidas com o acessório.
Os acessórios recomendados para uso com o laser estão
disponíveis, mediante um custo adicional, no seu fornecedor
local ou centro de assistência autorizado. Se necessitar
de ajuda para localizar um acessório, contacte o centro de
assistência da Stanley mais próximo ou visite o nosso Website:
http://www.2helpU.com.
Manutenção
• Quando o laser não estiver a ser utilizado, limpe a parte
exterior com um pano húmido, passe um pano seco e macio
no laser para certicar-se de que está seco e depois
armazene o laser na caixa do kit fornecido.
• Embora o exterior do laser seja resistente a solventes,
NUNCA utilize solventes para limpar o laser.
• Não armazene o laser a uma temperatura inferior a -20 °C
(-5 °F) ou superior a 60 °C (140 °F).
• Para manter a ecácia do seu trabalho, verique
regularmente o laser para certicar-se de que está bem
calibrado.
As vericações de calibração e outras reparações de
manutenção podem ser efectuadas pelos centros de
assistência da Stanley.
55
PT
Resolução de problemas
Não é possível ligar o laser
• Verique as baterias AA para garantir que:
• Cada bateria está instalada correctamente, de acordo
com as polaridades (+) e (–) listados no interior do
respectivo compartimento.
• Os contactos das pilhas estão limpos e não apresentam
sinais de ferrugem ou corrosão.
• As baterias são novas, de elevada qualidade e de marca
para reduzir a probabilidade de fuga do electrólito.
• Certique-se de que as baterias AA funcionam
correctamente. Em caso de dúvida, coloque baterias novas.
• Se utilizar baterias recarregáveis, certique-se de que estão
totalmente carregadas.
• Certique-se de que mantém o laser seco.
• Se a unidade do laser aquecer a uma temperatura superior
a 50 °C (120 °F), não é possível ligar a unidade. Se tiver
armazenado o laser num local com temperaturas muito
elevadas, deixe-o arrefecer. O nível do laser não ca
danicado se premir o interruptor de alimentação/bloqueio
para o transporte antes de arrefecer à temperatura de
funcionamento adequada.
Os raios laser cam intermitentes
Os lasers são concebidos para nivelamento automático
para um ângulo médio de 4° em todas as direcções. Se
o laser estiver inclinado ao ponto de não ser possível nivelar
o mecanismo interno, os feixes laser começam a piscar, o que
signica que o intervalo de inclinação foi excedido. OS RAIOS
INTERMITENTES CRIADOS PELO LASER NÃO ESTÃO NEM
A NÍVEL NEM A PRUMO E NÃO DEVEM SER UTILIZADOS
PARA DETERMINAR OU MARCAR O NÍVEL OU O PRUMO.
Tente posicionar o laser numa superfície mais nivelada.
Os feixes laser não param de se mover
O laser é um instrumento de precisão. Por conseguinte,
se não estiver posicionado numa superfície estável (e sem
movimento), o laser continua a tentar encontrar uma posição
nivelada. Se o feixe não parar de se mover, tente colocar
o laser numa superfície mais estável. Além disso, certique-se
de que a superfície está relativamente plana e nivelada, para
que o laser que estável.
Assistência e reparação
Nota: A desmontagem do nível do laser irá anular todas as
garantias do produto.
Para garantir a SEGURANÇA e a FIABILIDADE do produto,
os trabalhos de reparação, manutenção e ajuste devem ser
realizados por centros de assistência autorizados. A assistência
ou manutenção realizadas por pessoal que não possua as
qualicações necessárias pode dar origem a ferimentos. Para
localizar o seu centro de assistência da Stanley mais próximo,
vá para http://www.2helpU.com.
56
PT
Especicações
FMHT1-77416 FMHT1-77443
Fonte de luz Díodos laser
Comprimento de onda
do laser
Visível a 630 – 680 nm Visível a 510 – 530 nm (todas as linhas)
Visível a 630 – 680 nm (ponto para baixo)
Potência do laser PRODUTO LASER DE CLASSE 2 ≤ 1,0 mW
Gama de funcionamento 20 m (65")
50 m (165") com Detector
30 m (100")
50 m (165") com Detector
Precisão - todas as linhas ±3 mm por 10 m (±1/8" por 30")
Precisão - ponto para
baixo
±6 mm por 10 m (±1/4" por 30")
Fonte de alimentação
eléctrica
4 baterias alcalinas AA (1,5 V) (6 V CC) 4 baterias alcalinas AA (1,5 V) (6 V CC) ou
4 baterias NiMH AA (1,2 V) (4,8 V CC)
Temperatura de
funcionamento
-10 °C a 50 °C (14 °F a 122 °F)
Temperatura de
armazenamento
-20 °C a 60 °C (-5 °F a 140 °F)
Características
ambientais
Resistente à água e à poeira, de acordo com a IP54
57
NL
Inhoud
• Laser-Informatie
• Veiligheid van de gebruiker
• Veiligheid van de accu
• Batterijen van het type AA plaatsen
• Het montageblok gebruiken
• De laser inschakelen
• Nauwkeurigheid van de laser controleren
• De laser gebruiken
• Onderhoud
• Oplossen van problemen
• Service en reparaties
• Specicaties
Laser-informatie
De FMHT1-77416 en FMHT1-77443 zijn laserproducten van
Klasse 2. De lasers zijn zelf-nivellerend lasergereedschap dat
kan worden gebruikt voor horizontale (waterpas) en verticale
(loodlijn) uitlijningsprojecten.
Veiligheid van de gebruiker
Veiligheidsrichtlijnen
Onderstaande denities beschrijven de ernst van de gevolgen
die met de verschillende signaalwoorden worden aangeduid.
Lees de handleiding en let goed op deze symbolen.
GEVAAR: Duidt een dreigende gevaarlijke situatie
aan, die, als deze niet wordt vermeden, een ongeluk
met dodelijke aoop of ernstig letsel tot gevolg zal
hebben.
WAARSCHUWING: Duidt een mogelijk gevaarlijke
situatie aan, die, als deze niet wordt vermeden, een
ongeluk met dodelijke aoop of ernstig letsel tot
gevolg kan hebben.
LET OP: Duidt een mogelijk gevaarlijke situatie aan,
die, als deze niet wordt vermeden aan, licht of
middelzwaar letsel tot gevolg kan hebben.
KENNISGEVING: Duidt een situatie in de praktijk aan die
niet leidt tot persoonlijk letsel, maar, als deze niet wordt
vermeden, materiële schade tot gevolg kan hebben.
Als u vragen of opmerkingen hierover hebt of over ander
Stanleygereedschap, ga dan naar http://www.2helpU.com.
WAARSCHUWING:
Lees alle instructies en zorg ervoor dat u ze
begrijpt. Wanneer u geen gevolg geeft aan de
waarschuwingen en instructies in deze handleiding,
kan dat leiden tot ernstig persoonlijk letsel.
BEWAAR DEZE INSTRUCTIES
WAARSCHUWING:
Blootstelling aan laserstralen. Haal de laser-
waterpas niet uit elkaar en breng er geen
wijzigingen in aan. Het gereedschap bevat geen
onderdelen waaraan de gebruiker onderhoud kan
uitvoeren. Ernstige verwondingen aan de ogen
zouden het gevolg kunnen zijn.
WAARSCHUWING:
Gevaarlijke straling. Gebruik van bedieningsfuncties
of de uitvoering van aanpassingen of procedures die
niet in deze handleiding worden beschreven, kunnen
tot gevaarlijke blootstelling aan straling leiden.
Het label op uw laser kan de volgende symbolen vermelden.
Symbool Betekenis
V Volt
mW Milliwatt
Laser-waarschuwing
nm Golengte in nanometers
2Klasse 2 Laser
Waarschuwingslabels
Voor uw gemak en veiligheid worden de volgende labels op
de laser vermeldt.
WAARSCHUWING: De gebruiker moet de
instructiehandleiding lezen zodat het risico van
letsel wordt beperkt.
WAARSCHUWING: LASER-STRALING. KIJK
NIET IN DE STRAAL. Klasse 2 Laser-product.
FMHT1-77443
FMHT1-77416
58
NL
• Werk niet met de laser in explosieve omgevingen, zoals
in de aanwezigheid van brandbare vloeistoffen en gassen
of brandbaar stof. Dit gereedschap kan vonken genereren
die het stof of de dampen kunnen doen ontbranden.
• Berg laser-gereedschap dat u niet gebruikt op buiten
bereik van kinderen en andere personen die er niet mee
kunnen werken. Lasers zijn gevaarlijk in de handen van
onervaren gebruikers.
• Onderhoud aan het gereedschap MOET worden
uitgevoerd door gekwaliceerde reparatiemonteurs.
Wanneer service of onderhoud wordt uitgevoerd door niet-
gekwaliceerd personeel kan dat letsel tot gevolg hebben.
Zoek het Stanley-servicecentrum bij u in de buurt, ga naar
http://www.2helpU.com.
• Kijk niet met behulp van optisch gereedschap, zoals een
telescoop naar de laserstraal. Ernstige verwondingen aan
de ogen zouden het gevolg kunnen zijn.
• Plaats de laser niet ergens waar iemand al dan niet
opzettelijk in de laserstraal kan kijken. Ernstige
verwondingen aan de ogen zouden het gevolg kunnen zijn.
• Plaats de laserstraal niet bij een reecterend oppervlak
dat de laserstraal kan weerkaatsen en in de richting van
iemands ogen kan sturen. Ernstige verwondingen aan de
ogen zouden het gevolg kunnen zijn.
• Schakel het laserapparaat uit wanneer u het niet
gebruikt. Wanneer het laserapparaat aan blijft staan,
vergroot dat het risico dat iemand in de laserstraal kijkt.
• Breng op geen enkele wijze wijzigingen in de laser aan.
Wanneer u wijzigingen in het gereedschap aanbrengt, kan
dat leiden tot gevaarlijke blootstelling aan laserstraling.
• Werk niet met het laserapparaat in de buurt van kinderen
en laat niet kinderen het laserapparaat bedienen. Ernstige
verwondingen aan de ogen kunnen hiervan het gevolg zijn.
• Verwijder geen waarschuwingslabels en maak ze niet
onleesbaar. Als labels worden verwijderd, kan de gebruiker
of kunnen anderen zichzelf onbedoeld blootstellen aan
straling.
• Plaats het laserapparaat stevig op een waterpas
oppervlak. Als het laserapparaat valt, kan dat beschadiging
van het apparaat of ernstig letsel tot gevolg hebben.
Persoonlijke veiligheid
• Blijf alert, kijk wat u doet en gebruik uw gezond verstand
wanneer u met dit laserapparaat werkt. Gebruik de laser
niet wanneer u moe bent of onder invloed van verdovende
middelen, alcohol of medicatie. Een ogenblik van
onoplettendheid tijdens het werken met laserproducten kan
leiden tot ernstig persoonlijk letsel.
• Gebruik een uitrusting voor persoonlijke bescherming.
Draag altijd oogbescherming. Afhankelijk van de
werkomstandigheden zal het dragen van een uitrusting voor
persoonlijke bescherming, zoals een stofmasker, antislip
veiligheidsschoenen, een helm en gehoorbescherming de
kans op persoonlijk letsel verkleinen.
Gebruik en verzorging van het gereedschap
• Gebruik de laser niet als de schakelaar Power/Transport
Lockniet goed werkt. Gereedschap dat niet kan worden
bediend met de aan/uit-schakelaar is gevaarlijk en moet
worden gerepareerd.
• Volg de instructies in het gedeelte Onderhoud in deze
handleiding. Het gebruik van niet-goedgekeurde onderdelen
of het niet opvolgen van de instructies in Onderhoud kan het
risico van een elektrische schok of van letsel doen ontstaan.
Veiligheid van de batterijen
WAARSCHUWING:
Batterijen kunnen exploderen of lekken en
kunnen letsel of brand veroorzaken. Beperk het
risico door:
• Nauwgezet gevolg te geven aan alle instructies en
waarschuwingen op het label van de batterij en de
verpakking.
• Batterijen altijd op juiste wijze in te zetten en daarbij op de
polariteit te letten (+ en –), volg de markeringen op de batterij
en de apparatuur.
• Niet de polen van de batterij kort te sluiten.
• Niet niet-oplaadbare batterijen op te laden.
• Niet oude en nieuwe batterijen door elkaar te gebruiken. Alle
batterijen tegelijkertijd te vervangen door nieuwe batterijen
van hetzelfde merk en type.
• Lege batterijen onmiddellijk uit te nemen en volgens lokaal
geldende voorschriften weg te doen.
• Niet batterijen in het vuur te gooien.
59
NL
• Batterijen buiten bereik van kinderen te houden.
• Batterijen uit te nemen wanneer het toestel niet in gebruik is.
Batterijen van het type AA
plaatsen
Plaats nieuwe AA-batterijen in de laser FMHT1-77416
of FMHT1-77443. In de laser FMHT1-77443 kunt u ook
oplaadbare AA-batterijen plaatsen. Wanneer u oplaadbare
batterijen gebruikt, raadpleeg dan de handleiding van de lader
Stanley FatMax FMHT80690.
1. Draai de laser ondersteboven.
2. Open op de laser de grendel van de afdekking van het
batterijvak (Afbeelding B #1).
3. Plaats vier nieuwe AA-batterijen van een goed merk, en
let er daarbij op dat u de zijde + en - van de batterijen
plaatst zoals wordt aangeduid aan de binnenzijde van het
batterijvak (Afbeelding B #2).
4. Duw de afdekking van het batterijvak dicht tot deze op z’n
plaats klikt (Afbeelding B #3).
5. Schuif de schakelaar Power/Transport Lock naar rechts
naar de stand Unlocked/ON (Afbeelding A #1b).
6. Controleer op het toetsenblok of (Afbeelding A #3)
niet knippert (> 5%). Als rood knippert, betekent het
dat het batterijniveau lager is dan 5%.
• De laser zal misschien nog wel enige tijd blijven werken
terwijl het vermogen van de batterijen afneemt, maar de
laserlijnen/-punten zullen snel minder krachtig worden.
• Wanneer u verse batterijen hebt geplaatst en de laser
weer hebt ingeschakeld (ON), zullen de laserlijnen en
-punten weer heel helder zijn.
7. Schuif wanneer de laser niet in gebruik is, de schakelaar
Power/Transport Lock naar LINKS in de stand Locked/OFF
(Afbeelding A #1a) en spaar de batterijen.
Het montageblok gebruiken
Aan de onderzijde van de laser bevindt zich een beweegbaar
blok (Afbeelding D).
• Als u de laser met behulp van de magneten aan de voorzijde
(Afbeelding A #2) aan de zijkant van een stalen balk wilt
bevestigen, moet u het beweegbare blok niet uitschuiven
(Afbeelding D#1). U kunt dan de punt die omlaag wijst
uitlijnen met de rand van de stalen balk.
• U kunt de laser monteren boven een punt op de vloer
(met behulp van een multi-functionele beugel of een statief)
door het beweegbare blok uit te trekken tot het op z’n plaats
klikt (Afbeelding D #2). Zo kunt u de punt van de laser die
omlaag wijst, weergeven door het 5/8-11 montagegat en de
laser over het 5/8-11 montagegat roteren zonder dat u de
verticale positie van de laser hoeft te veranderen.
De laser inschakelen
1. Plaats de laser op een vlak en recht oppervlak, met de
laser gericht op de tegenoverstaande muur (0º positie).
2. Schuif de schakelaar Power/Transport Lock naar rechts
naar de stand Unlocked/ON (Afbeelding A#1b).
3. Druk eenmaal op (Afbeelding A #6) om de
horizontale straal in te schakelen, tweemaal voor de punt
omlaag en driemaal voor de horizontale straal en de punt
omlaag.
4. Controleer de laserstralen. Het laserapparaat is zo
ontworpen dat het zichzelf waterpas stelt.
• Als de laser zo schuin staat dat het zichzelf niet
waterpas kan stellen (> 4°), knipperen de laserstralen
twee keer en knippert (Afbeelding A #4)
voortdurend op het toetsenblok.
• Als de laserstralen knipperen, staat de laser niet
waterpas (of loodrecht) en mag deze NIET WORDEN
GEBRUIKT voor het bepalen of markeren van een lijn
waterpas of loodrecht. Zet de laser opnieuw goed neer
op een oppervlak dat waterpas is.
5. Druk eenmaal op (Afbeelding A #5) om de verticale
straal aan de voorkant van de laser in te schakelen,
tweemaal voor de verticale straal aan de zijkant van de
laser en driemaal voor beide stralen.
60
NL
6. Druk op (Afbeelding A #7) om de Puls-modus te
testen. zal oplichten en de laserstralen zullen lichter
zijn, omdat ze op een zeer hoge snelheid knipperen.
U gebruikt de stand Puls-modus alleen met een detector
zodat u de laserstralen over een grote afstand kunt
projecteren.
7. Als EEN van de volgende verklaringen WAAR is, ga dan
verder met de instructies voor Nauwkeurigheid van
de laser controleren EN GEBRUIK DAARNA PAS DE
LASER voor een project.
• Dit is de eerste maal dat u de laser gebruikt (in het
geval dat de laser blootgesteld is geweest aan extreme
temperaturen).
• De laser is al enige tijd niet op nauwkeurigheid
gecontroleerd.
• De laser is misschien gevallen.
Nauwkeurigheid van de laser
controleren
Het lasergereedschap wordt in de fabriek verzegeld en
gekalibreerd. U wordt geadviseerd de nauwkeurigheid te
controleren voordat u de laser voor de eerste keer gebruikt
(in het geval dat de laser blootgesteld is geweest aan extreme
temperaturen) en daarna regelmatig de nauwkeurigheid van uw
werk te controleren. Volg deze richtlijnen, wanneer u een van
de nauwkeurigheidscontroles in deze handleiding uitvoert:
• Gebruik een zo groot mogelijke ruimte/afstand die gelijk of
bijna gelijk is aan de werkafstand. Hoe groter de ruimte/
afstand, des te gemakkelijker is het de nauwkeurigheid van
de laser te meten.
• Plaats de laser op een glad, vlak, stabiel oppervlak dat in
beide richtingen waterpas is.
• Markeer het middelpunt van de laserstraal.
Horizontale straal - Scan richting
Om de horizontale kalibratie van de laser te controleren hebt
u twee muren nodig 9m (30′) uit elkaar. Het is erg belangrijk dat
u een kalibratietest uitvoert over een afstand die niet kleiner is
dan de afstand waarvoor u de laser wilt gebruiken.
1. Plaats de laser tegen het einde van een 9m lange (30′)
muur (Afbeelding E #1).
2. De laser inschakelen.
3. Druk eenmaal op om de horizontale laserstraal weer te
geven.
4. Draai de laserstraal richting het andere uiteinde van de
muur en parallel aan de aangrenzende muur.
5. Ten minste 9m (30′) verwijderd van de laserstraal, markeer
de straal a en b.
6. Draai de laser 180º.
7. Stel de hoogte van de laser zo in dat het midden van de
straal op één lijn is met a (Afbeelding E #2).
8. Markeer de laserstraal b direct boven of onder de
laserstraal c langs de laserstraal (Afbeelding E #3).
9. Meet de verticale afstand tussen b en c.
10. Als uw meting groter is dan de toegestane afstand
tussen b en c voor de bijbehorende afstand tussen
wanden in de volgende tabel, moet de laser worden
nagezien in een ofcieel servicecentrum.
Afstand tussen
wanden
Toegestane afstand
Tussen b en c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
61
NL
Horizontale straal - Helling richting
Om de horizontale helling kalibratie van de laser te controleren
hebt u één muur nodig van ten minste 9m (30′) lang. Het is erg
belangrijk dat u een kalibratietest uitvoert over een afstand die
niet kleiner is dan de afstand waarvoor u de laser wilt gebruiken.
1. Plaats de laser tegen het einde van een 9m lange (30′)
muur (Afbeelding F #1).
2. De laser inschakelen.
3. Druk eenmaal op om de horizontale laserstraal weer te
geven.
4. Draai de laserstraal richting het andere uiteinde van de
muur en parallel aan de aangrenzende muur.
5. Ten minste 9m (30′) verwijderd van de laserstraal, markeer
de straal a en b.
6. Verplaats de laser naar het andere uiteinde van de muur
(Afbeelding F #2).
7. Plaats de laserstraal richting het eerste uiteinde van
dezelfde muur en parallel aan de aangrenzende muur.
8. Stel de hoogte van de laser zo in dat het midden van de
straal op één lijn is met b.
9. Markeer de laserstraal a direct boven of onder de
laserstraal c langs de laserstraal (Afbeelding F #3).
10. Meet de afstand tussen a en c.
11. Als uw meting groter is dan de toegestane afstand
tussen a en c voor de bijbehorende afstand tussen
wanden in de volgende tabel, moet de laser worden
nagezien in een ofcieel servicecentrum.
Afstand tussen
wanden
Toegestane afstand
Tussen a en c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
Verticale straal - Loodlijn
De verticale kalibratie (loodlijn) kan het nauwkeurigst worden
uitgevoerd wanneer er een aanzienlijke verticale hoogte
beschikbaar is, in het ideale geval 9m (30′), met één persoon
op de vloer die de laser plaatst en een ander persoon die in
de buurt van het plafond de punt markeert die door de laser op
het plafond wordt geprojecteerd. Het is erg belangrijk dat u een
kalibratietest uitvoert over een afstand die niet kleiner is dan de
afstand waarvoor u de laser wilt gebruiken.
1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in
beide richtingen waterpas is (Afbeelding G #1).
2. De laser inschakelen.
3. Druk driemaal op om de verticale stralen aan de voor-
en zijkant weer te geven.
4. Druk tweemaal op om de punt omlaag weer te geven.
5. Markeer de positie van de punt omlaag op een vlak
oppervlak a (Afbeelding G #2).
6. Markeer twee korte lijnen op het plafond b en c waar
de twee stralen elkaar kruisen.
7. Draai de laser 180º, en positioneer de punt omlaag direct
over a, de vorige positie van de punt omlaag, zoals
afgebeeld in Afbeelding G #3.
8. Kijk naar de positie van de twee laserstralen op het
plafond. Als ze niet parallel staan aan de gemarkeerde
lijnen b en c, draai de laser dan tot de stralen bijna
gelijk staan aan b en c.
9. Markeer twee korte lijnen op het plafond d en e waar
de stralen kruisen.
10. Meet de afstand tussen lijnen b en d, en lijnen c en
e.
11. Als de meting groter is dan de toegestane afstand
tussen de gemarkeerde lijnen voor de bijbehorende
plafondhoogte in de volgende tabel, moet de laser
worden nagezien in een ofcieel servicecentrum.
Plafondhoogte
Toegestane afstand
Tussen de gemarkeerde lijnen
2,5m (8′)1,5mm (1/16")
3m (10′)2,0mm (3/32”)
4m (14′)2,5mm (1/8”)
6m (20′)4mm (5/32”)
9m (30′)6mm (1/4”)
62
NL
90º Tussen verticale stralen
Om de 90º nauwkeurigheid tussen de laserstraal aan de voor-
en zijkant te controleren, hebt u een open ruimte nodig van ten
minste 6m x 3m (20′ x 10′).
1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in
beide richtingen waterpas is, zoals afgebeeld in
Afbeelding H #1.
2. De laser inschakelen.
3. Druk driemaal op om de verticale stralen aan de voor-
en zijkant weer te geven.
4. Druk tweemaal op om de punt omlaag weer te geven.
5. Markeer drie positie langs de voorste laserstraal a,
b, en c; waar b het midden punt van de laserstraal is.
6. Positioneer de laser zodat de punt omlaag over b en de
voorste laserstraal op een lijn staat met c
(Afbeelding H #2).
7. Markeer een locatie e langs de laserstraal aan de zijkant
op ten minste 3m (10’) van de laser.
8. Draai de laser naar rechts 90º.
9. Positioneer de laser zodat de punt omlaag over b en de
voorste laserstraal op een lijn staat met e
(Afbeelding H #3).
10. Markeer de laserstraal aan de zijkant f dichtbij a.
11. Meet de afstand tussen a en f.
12. Als uw meting groter is dan de toegestane afstand
tussen a & f voor de bijbehorende afstand van b
naar a in de volgende tabel, moet de laser worden
nagezien in een ofcieel servicecentrum.
Afstand van
b naar a
Toegestane afstand
Tussen a & f
3m (10′)3,2mm (1/8”)
4m (14′)3,5mm (5/32”)
5m (17′)4,5mm (3/16”)
6m (20′)5,5mm (7/32”)
7m (23′)6mm (1/4”)
De laser gebruiken
Bedieningstips
• Markeer altijd het middelpunt van de straal die door de laser
wordt geprojecteerd.
• Extreme temperatuurwisselingen kunnen leiden tot beweging
van interne onderdelen en dat kan de nauwkeurigheid
nadelig beïnvloeden. Controleer de nauwkeurigheid vaak
tijdens uw werkzaamheden.
• Als de laser is gevallen, controleer dan vooral altijd de
kalibratie.
• Zolang de laser goed is gekalibreerd, stelt de laser zichzelf
waterpas. Iedere laser wordt in de fabriek zo gekalibreerd dat
waterpas wordt gevonden zolang het apparaat maar op een
vlak oppervlak wordt geplaatst dat niet meer dan gemiddeld
± 4° van het waterpaspunt is verwijderd. Handmatige
aanpassingen zijn niet nodig.
• Gebruik de laser op een glad, vlak en recht oppervlak.
De laser uitschakelen
Schuif de schakelaar Power/Transport Lock naar de stand OFF/
Locked (Afbeelding A #1a) wanneer de laser niet in gebruik
is. Staat de schakelaar niet in de vergrendelde positie (Locked),
dan wordt het laser-apparaat niet uitgeschakeld.
De laser gebruiken met accessoires
WAARSCHUWING:
Accessoires die niet worden aangeboden door
Stanley, zijn niet met deze laser getest, en daarom
kan het gebruik van dergelijke accessoires met deze
laser gevaarlijk zijn.
Gebruik alleen Stanley-accessoires die voor gebruik met dit
model worden aanbevolen. Accessoires die misschien geschikt
zijn voor de ene laser, kunnen gevaarlijk zijn wanneer ze op een
andere laser worden gebruikt.
De onderzijde van de laser is voorzien van een 1/4-20 en een
5/8-11 inwendige schroefdraad (Afbeelding C) voor gebruik
met nu en in de toekomst verkrijgbare Stanley-accessoires.
Gebruik alleen Stanley-accessoires die voor gebruik met deze
laser worden opgegeven. Volg de aanwijzingen die bij het
accessoire worden geleverd.
63
NL
Aanbevolen accessoires voor gebruik met deze laser zijn
tegen meerprijs verkrijgbaar bij de dealer of het ofciële
servicecentrum bij u in de buurt. Heeft u hulp nodig bij het
vinden van een accessoire, neem dan contact op met het
Stanley-servicecentrum bij u in de buurt of ga naar de website:
http://www.2helpU.com.
Onderhoud
• Wanneer u de laser niet meer gebruikt, maak dan de externe
onderdelen ervan schoon met een vochtige doek, veeg
vervolgens het apparaat droog met een droge doek en berg
het vervolgens op in de meegeleverde gereedschapsdoos.
• De externe onderdelen van de laser zijn wel bestand tegen
oplosmiddelen, maar u mag de laser NOOIT met dergelijke
middelen schoonmaken.
• Berg het laserapparaat niet op bij temperaturen lager dan
-20 ˚C (-5 ˚F) of hoger dan 60 ˚C (140 ˚F).
• Zorg ervoor dat u nauwkeurig werk kunt blijven leveren,
controleer regelmatig de kalibratie van de laser.
Controles van de kalibratie en andere
onderhoudswerkzaamheden kunnen ook door Stanley-
servicecentra worden uitgevoerd.
Oplossen van problemen
De laser kan niet worden ingeschakeld
• Controleer de AA batterijen om zeker te weten:
• Dat elke batterij goed is geplaatst, volgens de (+) en (–)
die aan de binnenzijde van het batterijvak wordt vermeld.
• Dat de contacten van de batterijen schoon zijn en vrij van
roest of corrosie.
• Dat de batterijen nieuw zijn en van een goed merk, zodat
de kans van lekkage van de batterijen wordt beperkt.
• Controleer dat de AA-batterijen in goede werkende staat
zijn. Als u hierover twijfelt, probeer dan of het apparaat beter
werkt met nieuwe batterijen.
• Wanneer u oplaadbare batterijen gebruikt, controleer dan dat
deze geheel zijn opgeladen.
• Let er vooral op dat de laser droog blijft.
• Als het laser-apparaat warmer wordt dan 50 ˚C, kan het niet
worden ingeschakeld. Als het laser-apparaat is opgeborgen
bij extreem hoge temperaturen, laat het dan afkoelen. De
laser-waterpas zal niet beschadigd raken wanneer u de
schakelaar Power/Transport Lock bedient voordat u het
apparaat tot de juiste laatste temperatuur laat afkoelen.
De laserstraal knippert
De lasers zijn ontworpen om zichzelf waterpas af te stellen tot
op gemiddeld 4° in alle richtingen. Als de laser zo ver wordt
gekanteld dat het interne mechanisme zichzelf niet waterpas
kan afstellen, zullen de laserstralen knipperen ten teken dat
het kantelbereik is overschreden. ALS DE LASERSTRALEN
KNIPPEREN, IS DE LASER NIET WATERPAS OF
LOODRECHT EN MAG NIET WORDEN GEBRUIKT VOOR
HET BEPALEN OF MAREKEREN VAN EEN LIJN WATERPAS
OF LOODRECHT. Zet de laser opnieuw goed neer op een
oppervlak dat beter waterpas is.
De laserstralen blijven in beweging
De laser is precisie-instrument. Daarom zal de laser, als
het apparaat niet op een stabiel (en stilstaand) oppervlak is
geplaatst, blijven proberen het waterpaspunt te vinden. Blijft
de straal in beweging, plaats de laser dan op een stabieler
oppervlak. Controleer ook dat het oppervlak betrekkelijk vlak en
recht is, zodat de laser stabiel staat.
Service en reparaties
Opmerking: Wanneer de laser wordt gedemonteerd, komen
alle garanties op het product te vervallen.
De VEILIGHEID en BETROUWBAARHEID van het product
kunnen alleen worden gegarandeerd wanneer reparaties,
onderhoudswerkzaamheden en afstellingen worden uitgevoerd
door ofciële servicecentra. Wanneer service of onderhoud
wordt uitgevoerd door niet-gekwaliceerd personeel kan een
risico van letsel ontstaan. Zoek het Stanley-servicecentrum bij
u in de buurt, ga naar http://www.2helpU.com.
64
NL
Specicaties
FMHT1-77416 FMHT1-77443
Lichtbron Laser-diodes
Laser-golengte 630 – 680 nm zichtbaar 510 – 530 nm zichtbaar (alle stralen)
630 – 680 nm zichtbaar (punt omlaag)
Laser-vermogen ≤1,0 mW KLASSE 2 LASERPRODUCT
Werkbereik 20m (65′)
50m (165′) met Detector
30m (100′)
50m (165′) met Detector
Nauwkeurigheid - alle stralen ±3mm per 10m (±1/8” per 30′)
Nauwkeurigheid - punt omlaag ±6mm per 10m (±1/4” per 30′)
Voedingsbron 4 AA Alkaline (1,5V) batterijen (6V DC) 4 AA Alkaline (1,5V) batterijen (6V DC) of
4 AA NiMH (1,2V) batterijen (4,8V DC)
Bedrijfstemperatuur -10°C tot 50°C (14°F tot 122°F)
Opslagtemperatuur -20°C tot 60°C (-5°F tot 140°F)
Milieu Water- & stofbestendig volgens IP54
65
DK
Indhold
• Laserinformation
• Brugersikkerhed
• Batterisikkerhed
• Isætning af AA-batterier
• Brug af monteringsblok
• Sådan tændes laseren
• Kontrol af laserpræcision
• Brug af laseren
• Vedligeholdelse
Fejlsøgning
• Service og reparationer
• Specikationer
Laserinformation
FMHT1-77416 og FMHT1-77443 5 lasere er laserprodukter
fra klasse 2. Laserenhederne er selvnivellerende laserværktøj,
som kan anvendes til horisontale (vater) og vertikale (lod)
tilpasningsprojekter.
Brugersikkerhed
Retningslinjer for sikkerhed
De nedenstående denitioner beskriver sikkerhedsniveauet
for hver enkelt signalord. Læs venligst vejledningen og vær
opmærksom på disse symboler.
FARE: Indikerer en yderst farlig situation, som kan
forårsage alvorlige kvæstelser eller ulykker med
dødelig udgang, hvis de ikke undgås.
ADVARSEL: Indikerer en potentiel farlig situation,
som kan forårsage alvorlige kvæstelser eller ulykker
med dødelig udgang, hvis den ikke undgås.
FORSIGTIG: Indikerer en potentiel farlig situation,
som kan forårsage mindre alvorlige eller moderate
kvæstelser, hvis den ikke undgås.
BEMÆRK: Indikerer anvendelser, som ikke medfører
kvæstelser, men kan forårsage materielle skader, hvis disse
ikke undgås.
Hvis du har spørgsmål i forbindelse med dette eller andre
Stanley værktøj, så besøg http://www.2helpU.com.
ADVARSEL:
Læs og forstå alle instruktioner. Hvis advarslerne
og instruktionerne i denne vejledning ikke følges, er
der fare for alvorlige personlige kvæstelser.
OPBEVAR DISSE INSTRUKTIONER
ADVARSEL:
Eksponering af laserstrålinger. Laserværktøjet
må ikke adskilles eller modiceres. Der ndes
ingen dele inden i apparatet, som brugeren kan
reparere. Det kan medføre alvorlige øjenskader.
ADVARSEL:
Farlig stråling. Brug af andre kontroller eller
justeringer eller udførelse af andre procedurer end
dem, der beskrives her, kan resultere i farlig stråling.
På etiketten på din laser ndes muligvis følgende symboler.
Symbol Betydning
V Volt
mW Milliwatt
Laseradvarsel
nm Bølgelængde i nanometer
2 Laser fra klasse 2
Advarselsetiketter
For din bekvemmelighed og sikkerhed er der påsat
følgende etiket på din laser.
ADVARSEL: For at reducere risikoen for
kvæstelser, bør brugeren læse
brugervejledningen.
ADVARSEL: LASERSTRÅLING. SE IKKE
DIREKTE IND I STRÅLEN. Laserprodukt fra
klasse 2.
FMHT1-77443
FMHT1-77416
66
DK
• Brug ikke laseren i områder med eksplosionsfare som
f.eks. nær letantændelige væsker, gasser eller støv.
Dette værktøj kan danne gnister, som kan antænde støv
eller dampe.
• Opbevar laseren uden for børns eller andre uøvede
personers rækkevidde, når den ikke er i brug. Lasere er
farlige i hænderne på uøvede brugere.
• Servicering af værktøj SKAL skal udføres af kvaliceret
reparationspersonale. Servicering eller vedligeholdelse
udført at ukvaliceret personale kan medføre kvæstelser.
Besøg http://www.2helpU.com for at nde en Stanley
servicelial i nærheden.
• BRUG IKKE optiske værktøjer som f.eks. et teleskop eller
linser til at se ind i laserstrålen. Det kan medføre alvorlige
øjenskader.
• Laseren må ikke placeres i en position, som udgør
at uvedkommende med eller uden forsæt kigger ind
i laserstrålen. Det kan medføre alvorlige øjenskader.
• Laseren må ikke anbringes i nærheden af en
reekterende overade, som forårsager at laserstrålen
reekteres hen mod uvedkommende personers øjne. Det
kan medføre alvorlige øjenskader.
• Sluk for laseren, når den ikke er i brug. Faren for at se ind
i laserstrålen forøges, så længe den er tændt.
• Laseren må på ingen måde modiceres. Modicering af
værktøjet kan resultere i farlig laserstråling.
• Laseren må ikke anvendes i nærheden af børn, og lad ikke
børn bruge laseren. Det kan medføre alvorlige øjenskader.
• Fjern eller overdæk ikke advarselsetiketter. Hvis
etiketterne fjernes, kan brugeren eller andre uvedkommende
personer udsættes for utilsigtet stråling.
• Placér laseren sikkert på en jævn overade. Hvis laseren
falder ned, kan det medføre beskadigelse af laseren eller
alvorlige kvæstelser.
Personlig sikkerhed
• Vær opmærksom, hold øje med hvad du gør, og brug
almindelig sund fornuft, når du anvender et laseren. Brug
ikke laseren, når du er træt eller påvirket af stoffer, alkohol
eller medicin. Et øjebliks uopmærksomhed under betjening af
laseren kan forårsage alvorlige personskader.
• Anvend personligt beskyttelsesudstyr. Anvend altid
øjenbeskyttelse. Alt efter arbejdsforholdene skal der bæres
beskyttelsesudstyr så som støvmaske, skridsikre sko, hård
hjelm og høreværn, hvilket reducerer faren for kvæstelser.
Brug og vedligeholdelse af værktøj
• Laseren må ikke anvendes, hvis tænd/sluk/transportlås-
kontakten ikke kan tænde eller slukke for laseren. Ethvert
værktøj, der ikke kan kontrolleres med kontakten, er farligt
og skal repareres.
• Følg instruktionerne i afsnittet Vedligeholdelse i denne
vejledning. Brug af uautoriserede dele eller hvis
instruktionerne under Vedligeholdelse ikke læses, er der
fare elektrisk stød eller kvæstelser.
Batterisikkerhed
ADVARSEL:
Batterier kan eksplodere eller lække og forårsage
kvæstelser eller brand. Overhold følgende for at
formindske denne fare:
• Følg omhyggeligt alle instruktioner og advarsler på
batterietiketten og -emballagen.
• Batterier skal altid isættes korrekt mhp. polariteten (+ og –),
iht. markeringerne på batteriet og udstyret.
• Kortslut ikke batteripoler.
• Oplad ikke engangsbatterier.
• Bland ikke gamle batterier med nye. Udskift alle batterier med
nye batterier af samme mærke og type samtidigt.
• Tag alle brugte batterier ud med det samme og bortskaf dem
iht. bestemmelserne.
• Udsæt ikke batterier for ild.
• Batterierne skal være uden for børns rækkevidde.
• Fjern batterierne, når apparatet ikke er i brug.
67
DK
Isætning af AA-batterier
Isæt nye AA-batterier i FMHT1-77416 eller FMHT1-77443
laseren. I FMHT1-77443 laseren kan du også ilægge AA
genopladelige batterier. Når du bruger genopladelige batterier,
henvises der til vejledningen til Stanley FatMax FMHT80690
oplader.
1. Vend laseren på hovedet.
2. Løft lasken op på laseren for at åbne batterirummets
dæksel (ill. B #1).
3. Isæt fire nye mærkevare AA batterier af høj kvalitet
og sørg for at placere - og + enderne for hvert batteri
i overensstemmelse med markeringerne inden
i batterirummet (ill. B #2).
4. Skub batterirummets dæksel lukket, indtil det går i indgreb
(ill. B #3).
5. Skub tænd/sluk/transportlås-kontakten til højre hen mod
afspærring/ON-positionen (ill. A #1b).
6. På tastaturet skal du sørge for, at (ill. A #3) ikke
blinker (> 5%). Hvis blinker, betyder dette, at
batteriniveauet er under 5%.
• Laseren fungerer endnu et kort stykke tid, mens
batteriets opladning aftager og laserlinjerne og -prikkerne
hurtigt mister deres styrke.
• Efter der er isat nye batterier, og laseren slås til ON
igen, vender laserlinjerne og -prikkerne tilbage til fuld
lysstyrke.
7. Når laseren ikke er i brug, skal du skubbe tænd/sluk/
transportlåse-kontakten til VENSTRE til låst/OFF-position
(ill. A #1a) for at spare batteristrøm.
Brug af monteringsblok
På bunden af laseren er der en bevægelig blok (ill. D).
• For at bruge magneterne på forsiden af laseren (ill. A #2)
til at montere laseren mod siden af stålstrålen må du ikke
udvide den bevægelige blok (ill. D #1). Dette gør det muligt
at justere den nederste prik med stålstrålens kant.
• For at montere laseren over et punkt på gulvet (ved hjælp
af et multifunktionsbeslag eller en trefod) skal du trække
den bevægelige blok ud, indtil den klikker på plads (ill. D
#2). Dette gør det muligt at vise den nederste prik gennem
5/8-11 monteringshullet og at rotere laseren over 5/8-11
monteringshullet uden at ytte laserens vertikale position.
Sådan tændes laseren
1. Placer laseren på en glat, plan, nivelleret overflade, hvor
laseren peger lige fremad mod den modsatte væg (0º
position).
2. Skub tænd/sluk/transportlås-kontakten til højre hen mod
afspærring/ON-positionen (ill. A #1b).
3. Tryk på (ill. A #6) én gang for at vise en horisontal
laserlinje, en gang til for at vise en nederste prik og en
tredje gang for at vise en horisontal linje og en nederste
prik.
4. Kontrollér laserstrålerne. Laseren er konstrueret til
selvnivellering.
• Hvis laseren er vippet så meget, at den ikke kan
selvnivellere (> 4°), blinker laserstrålerne kontinuerligt to
gange, og (ill. A #4) blinker konstant på tastaturet.
• Hvis laserstrålerne blinker, er laseren ikke i vater (eller
i lod) og SKAL IKKE ANVENDES til bestemmelse eller
markering i vater eller lod. Placér laseren igen på en
jævn overflade.
5. Tryk på (ill. A #5) én gang for at vise en vertikal
laserlinje fra forsiden af laseren, en anden gang for at vise
en vertikal laserlinje fra siden af laseren og en tredje gang
for at vise begge vertikale linjer.
6. Tryk på (ill. A #7) for at teste pulstilstanden.
lyser, og laserstrålerne ser lysere ud, eftersom de
blinker ved en meget hurtig hastighed. Du vil kun bruge
pulstilstand med en detektor for at vise laserstrålerne i lang
rækkevidde.
7. Hvis NOGLE af følgende konstateringer er SANDE,
skal der fortsættes med instruktionerne for Kontrol af
laserpræcisionINDEN LASEREN ANVENDES til et
projekt.
• Dette er første gang du anvender laseren (i tilfælde
af at laseren er blevet udsat for ekstremt høje
temperaturer).
• Laseren er ikke blevet kontrolleret for præcision i et
stykke tid.
• Laseren er muligvis styret ned.
68
DK
Kontrol af laserpræcision
Laserværktøjet er tætnet og kalibreret på fabrikken. Det
anbefales, at du udfører en præcisionskontrol inden brug af
laseren den første gang (i tilfælde af at laseren blev udsat
for ekstremt høje temperaturer) og derefter regelmæssigt
for at sikre præcisionen af dit arbejde. Når der udføres
præcisionskontroller, som er nævnt i denne vejledning,
skal disse retningslinjer følges:
• Brug det/den størst mulige område/afstand, der er tæt på
den afstand, som værktøjet vil blive anvendt på. Jo større
området/afstanden er, jo lettere bliver det at måle laserens
præcision.
• Placér laseren på en glat, jævn og stabil overade, som er
i vater i begge retninger.
• Markér midten af laserstrålen.
Horisontal stråle - Scanningsretning
Kontrol af den horisontale scanningskalibrering af laseren
kræver to vægge 9 m (30′) fra hinanden. Det er vigtigt at udføre
en kalibreringskontrol med en distance, der ikke er kortere end
distancen af anvendelserne, som værktøjet vil blive brugt til.
1. Placer laseren mod enden af en 9 m (30′) væg (ill. E #1).
2. Tænd for laseren.
3. Tryk en gang for at få vist en horisontal laserstråle.
4. Drej laseren mod den modsatte ende af væggen og
parallelt med den tilstødende væg.
5. Mindst 9 m (30′) væk på laserstrålen, marker a og b.
6. Drej laseren 180º.
7. Juster højden af laseren, så midten af strålen er nivelleret
med a (ill. E #2).
8. Direkte over eller under b, marker c langs laserstrålen
(ill. E #3).
9. Mål den vertikale distance mellem b og c.
10. Hvis din måling er større end den Tilladte afstand
mellem b og c for den tilsvarende Afstand mellem
væggene i følgende skema, skal laseren serviceres hos et
autoriseret servicecenter.
Afstand mellem
væggene
Tilladt afstand
Mellem b og c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
Horisontal stråle - Hældningsretning
Kontrol af den horisontale hældningskalibrering af laseren
kræver en enkelt væg på mindst 9 m (30′) lang. Det er vigtigt
at udføre en kalibreringskontrol med en distance, der ikke er
kortere end distancen af anvendelserne, som værktøjet vil
blive brugt til.
1. Placer laseren mod enden af en 9 m (30′) væg (ill. F #1).
2. Tænd for laseren.
3. Tryk en gang for at få vist en horisontal laserstråle.
4. Drej laseren mod den modsatte ende af væggen og
parallelt med den tilstødende væg.
5. Mindst 9 m (30′) væk på laserstrålen, marker a og b.
6. Flyt laseren til den modsatte ende af væggen (ill. F #2).
7. Placer laseren mod den første ende af den samme væg og
parallelt med den tilstødende væg.
8. Juster højden af laseren, så midten af strålen er nivelleret
med b.
9. Direkte over eller under a, marker c langs laserstrålen
(ill. F #3).
10. Mål afstanden mellem a og c.
11. Hvis din måling er større end den Tilladte afstand
mellem a og c for den tilsvarende Afstand mellem
væggene i følgende skema, skal laseren serviceres hos et
autoriseret servicecenter.
Afstand mellem
væggene
Tilladt afstand
Mellem a og c
9m (30′)6mm (1/4”)
12m (40′)8mm (5/16”)
15m (50′)10mm (13/32”)
69
DK
Vertikal stråle - Lod
Kontrollen af den vertikale (lod) kalibrering af laseren kan
gøres mest præcist, når der er tilstrækkelig vertikal højde til
rådighed, hvilket ideelt er 9 m (30′), med en person i gulvhøjde,
som positionerer laseren, og en anden person tæt ved loftet
til at markere strålens position. Det er vigtigt at udføre en
kalibreringskontrol med en distance, der ikke er kortere end
distancen af anvendelserne, som værktøjet vil blive brugt til.
1. Placér laseren på en glat, jævn og stabil overade, som er
i vater i begge retninger (ill. G #1).
2. Tænd for laseren.
3. Tryk tre gange for at vise de frontale og side vertikale
stråler.
4. Tryk to gange for at vise den nederste prik.
5. Marker på den plane overade positionen af den nederste
prik a (ill. G #2).
6. Marker på loftet to korte linjer b og c, hvor den frontale
og side laser strålerne krydser.
7. Tag laseren og drej den 180º, og placer den nederste prik
direkte over a, den forrige position af den nederste prik,
som vist på ill. G #3.
8. Kig på loftet på positionen af de to laserstråler. Hvis de
ikke er parallelle med markerede linjer b og c, skal du
dreje laseren, indtil laserstrålerne er tæt på linje med b
og c.
9. Marker på loftet to korte linjer d og e, hvor strålerne
krydser.
10. Mål afstanden mellem markerede linjer b og d, og
markerede linjer c og e.
11. Hvis din måling er større end Tilladt afstand mellem
markerede linjer for den tilsvarende Loftshøjde i følgende
skema, skal laseren serviceres hos et autoriseret
servicecenter.
Loftshøjde
Tilladt afstand
Mellem markerede linjer
2,5m (8′)1,5mm (1/16”)
3m (10′)2,0mm (3/32”)
4m (14′)2,5mm (1/8”)
6m (20′)4mm (5/32”)
9m (30′)6mm (1/4”)
90º Mellem vertikale stråler
Kontrol af 90º nøjagtighed mellem de frontale og side vertikale
stråler kræver et åbent gulvareal på mindst 6 m x 3 m
(20′ x 10′).
1. Placér laseren på en glat, jævn og stabil overade, som er
i vater i begge retninger, som vist på ill. H #1.
2. Tænd for laseren.
3. Tryk tre gange for at vise de frontale og side vertikale
stråler.
4. Tryk to gange for at vise den nederste prik.
5. Langs den frontale laserstråler skal du markere tre
placeringer a,
b og c; hvor b er ved midterpunktet af laserstrålen.
6. Placer laseren, så den nederste prik er over b og den
frontale laserstråle er på niveau med c (ill. H #2).
7. Marker en placering e langs side laserstrålen mindst 3m
(10’) væk fra laseren.
8. Drej laseren med uret 90º.
9. Placer laseren, så den nederste prik er over b og den
frontale laserstråle er på niveau med e (ill. H #3).
10. Langs sidelaserstrålen skal du markere f nær a.
11. Mål afstanden mellem a og f.
12. Hvis din måling er større end den Tilladte afstand
mellem a & f for den tilsvarende Afstand fra b
to a i følgende skema, skal laseren serviceres hos et
autoriseret servicecenter.
Afstand fra
b til a
Tilladt afstand
Mellem a & f
3m (10′)3,2mm (1/8”)
4m (14′)3,5mm (5/32”)
5m (17′)4,5mm (3/16”)
6m (20′)5,5mm (7/32”)
7m (23′)6mm (1/4”)
70
DK
Brug af laseren
Betjeningstips
• Markér altid midten af strålen, som laseren danner.
• Ekstreme temperaturændringer kan forårsage at indvendige
dele bevæger sig, hvilket har indydelse på præcisionen.
Kontrollér præcisionen ofte under arbejdet.
• Hvis laseren falder ned på gulvet, skal du kontrollere, at den
stadig er kalibreret.
• Så længe laseren er kalibreret korrekt, er den
selvnivellerende. Hver laser er kalibreret på fabrikken til at
nde vater, så længe den er positioneret på en ad overade
inden for ca. ± 4° ift. vater. Det er ikke nødvendigt med
manuelle justeringer.
• Brug laseren på en glat, plan, jævn overade.
Sådan slukkes laseren
Skub tænd/sluk/transportlås-kontakten hen på OFF/
låsepositionen (ill. A #1a), når laseren ikke er i brug. Hvis
kontakten ikke er placeret i den låste position, slukkes laseren
ikke.
Brug af laseren med tilbehør
ADVARSEL:
Siden andet tilbehør end det, der tilbydes af Stanley,
ikke er blevet afprøvet med denne laser, kan brug af
sådant tilbehør med denne laser være farlig.
Brug kun Stanley tilbehør, som er anbefalet til brug med denne
model. Tilbehør, der kan være velegnet til en laser, kan skabe
risiko for personskade, når det bruges med en anden laser.
Bunden af laseren er udstyret med 1/4-20 og 5/8-11 hungevind
(ill. C), som passer til aktuelt eller nyt Stanley tilbehør. Brug
kun Stanley tilbehør, som er speciceret til brug med denne
laser. Følg vejledningen der følger med tilbehøret.
Anbefalet tilbehør til brug med denne laser kan købes hos
din lokale forhandler eller autoriserede servicecenter. Hvis du
har brug for hjælp med at nde tilbehør, bedes du kontakte
Stanley servicecenteret, eller besøge vores websted: http://
www.2helpU.com.
Vedligeholdelse
• Når laseren ikke er i brug, skal de udvendige dele rengøres
med en fugtig klud, laseren skal tørres af med en blød,
tør klud - vær sikker på at den er tør - og derefter skal den
deponeres i den medleverede kasse.
• Selvom laserens ydre er modstandsdygtig over
for opløsningsmidler, må der ALDRIG anvendes
opløsningsmidler til at rengøre laseren.
• Undlad at opbevare laseren ved temperaturer på under -20˚C
(-5˚F) eller over 60˚C (140˚F).
• For at bibeholde nøjagtigheden af dit arbejde, skal laseren
kontrolleres regelmæssigt for at sikre, at den er kalibreret
korrekt.
Kalibreringskontroller og andre vedligeholdelsesreparationer
kan udføres af Stanley-servicecentre.
Fejlsøgning
Laseren tænder ikke
• Kontrollér AA-batterierne for at sikre:
• Hver batteri er isat korrekt i overensstemmelse med (+)
og (–) mærkerne inden i batterirummet.
• Batterikontakterne er rene og uden rust eller korrosion.
• Batterierne er nye mærkebatterier af høj kvalitet for at
reducere risikoen for at batterierne lækker.
• Kontrollér at AA batterier er i korrekt stand. Hvis du er i tvivl,
så sæt nye batterier i.
• Når du bruger genopladelige batterier, skal du sørge for, at
batterierne er helt ladet op.
• Vær sikker på at laseren er tør.
• Hvis laserenheden er opvarmet til over 50 ˚C (120 ˚F), kan
den ikke TÆNDES. Hvis laseren har været opbevaret under
ekstremt høje temperaturer, så giv den tid til at køle af.
Lasernivelleringen beskadiges ikke ved at anvende tænd/
sluk/transportlåse-kontakten inden afkølingen til korrekt
driftstemperatur.
71
DK
Laserstrålen blinker
Laseren er konstrueret til at være selvnivellerende op til ca.
4° i alle retninger. Hvis laseren er vippes så meget, at den
interne mekanisme ikke kan stille sig selv i vater, vil laseren
blinke, hvilket indikerer at hældningsområdet er blevet
overskredet. LASERSTRÅLERNE BLINKER, NÅR DEN IKKE
ER I VATER ELLER I LOD, OG IKKE SKAL ANVENDES TIL
BESTEMMELSE ELLER MARKERING I VATER ELLER LOD.
Placér laseren igen på en mere jævn overade.
Laserstrålerne bliver ved med at bevæge sig
Laseren er et præcisionsinstrument. Hvis det ikke placeres på
en stabil (og ubevægelig) overade, vil laseren derfor blive ved
med at forsøge at nde vater. Hvis strålen ikke vil holde op med
at bevæge sig, så prøv at placere laseren på en mere stabil
overade. Forsøg også at sørge for at overaden er relativt ad
og nivelleret, så laseren er mere stabil.
Service og reparationer
Bemærk: Garantien bortfalder, hvis lasernivelleringsenheden
demonteres.
For at sikre produktets SIKKERHED og PÅLIDELIGHED,
bør reparationer, vedligeholdelse og justeringer udføres af
autoriserede servicecentre. Servicering eller vedligeholdelse
udført at ukvaliceret personale kan resultere i farer for
kvæstelser. Besøg http://www.2helpU.com for at nde en
Stanley servicelial i nærheden.
72
DK
Specikationer
FMHT1-77416 FMHT1-77443
Lyskilde Laserdioder
Laserbølgelængde 630 – 680 nm synlig 510 – 530 nm synlig (alle linjer)
630 – 680 nm synlig (nederste prik)
Lasereffekt ≤1.0 mW LASERPRODUKT FRA KLASSE 2
Arbejdsområde 20m (65′)
50m (165′) med detektor
30m (100′)
50m (165′) med detektor
Nøjagtighed - alle linjer ±3mm pr. 10m (±1/8” pr. 30′)
Præcision - nederste prik ±6mm pr. 10m (±1/4” pr. 30′)
Forsyningskilde 4 AA Alkaline (1,5 V) batterier (6V DC) 4 AA Alkaline (1,5 V) batterier (6V DC) eller
4 AA NiMH (1,2 V) batterier (4,8V DC)
Driftstemperatur 14°F til 122°F (-10°C to 50°C)
Opbevaringstemperatur -20°C til 60°C (-5°F til 140°F)
Miljø Vand & støvresistent iht. IP54
73
SE
Innehåll
• Laserinformation
• Användarsäkerhet
• Batterisäkerhet
• Installation av AA-batterier
Användning av monteringsblock
• Slå på lasern
• Kontrollera laserns korrekthet
• Använda lasern
• Underhåll
• Felsökning
• Service och reparationer
• Specikationer
Laserinformation
FMHT1-77416 och FMHT1-77443 lasrar är klass 2
laserprodukter. Lasern är självnivellerande laserverktyg som
kan användas för horisontell (avvägt) och vertikalt (lodrät)
inställningsprojekt.
Användarsäkerhet
Säkerhetsriktlinjer
Denitionerna nedan beskriver nivån på skärpan hos varje
signalord. Läs igenom manualen och var uppmärksam på dessa
symboler.
FARA: Indikerar en akut farlig situation som, om den
inte undviks, resulterar i dödsfall eller allvarlig skada.
VARNING: Indikerar en potentiellt farlig situation
som, om den inte undviks, kan resultera i dödsfall
eller allvarlig skada.
FÖRSIKTIGHET: Indikerar en potentiellt farlig
situation som, om den inte undviks, kan resultera
i mindre eller moderata skador.
NOTERA: Indikerar ex praxis om inte är relaterat till
personskador vilka, om de inte undviks, kan resultera
i egendomsskador.
Om du har några frågor eller kommentarer om detta eller
något Stanley-verktyg, gå till http://www.2helpU.com.
VARNING:
Läs igenom och förstå alla instruktioner. Om inte
varningarna och instruktionerna i denna manual följs
kan det resultera i allvarliga personskador.
SPARA DESSA INSTRUKTIONER
VARNING:
Laserstrålningsexponering. Demonera inte
eller modiera laserpasset. Det nns inga
användarservicebara delar på insidan. Allvarliga
ögonskador kan uppstå.
VARNING:
Farlig strålning. Användning av kontrollerna eller
inställningar eller prestanda av andra procedurer
än de som speciceras häri kan resultera i farlig
exponering av strålning.
Etiketten på din laser kan inkludera följande symboler.
Symbol Betydelse
V Volt
mW Milliwatt
Laservarning
nm Våglängd i nanometer
2Klass 2 laser
Varningsetiketter
För din bekvämlighet och säkerhet nns följande etiketter
på din laser.
VARNING: För att minska risken för skador
måste användaren läsa bruksanvisningen.
VARNING: LASERSTRÅLNING. STIRRA INTE
IN I STRÅLEN. Klass 2 laserprodukt.
FMHT1-77443
FMHT1-77416
Produkt Specifikationer
| Mærke: | Stanley |
| Kategori: | Laser |
| Model: | FMHT1-77443 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Stanley FMHT1-77443 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Laser Stanley Manualer
31 Juli 2024
24 Juli 2024
18 Juli 2024
Laser Manualer
Nyeste Laser Manualer
26 August 2024
23 August 2024
23 August 2024
22 August 2024
21 August 2024
21 August 2024
21 August 2024
18 August 2024
17 August 2024
16 August 2024
