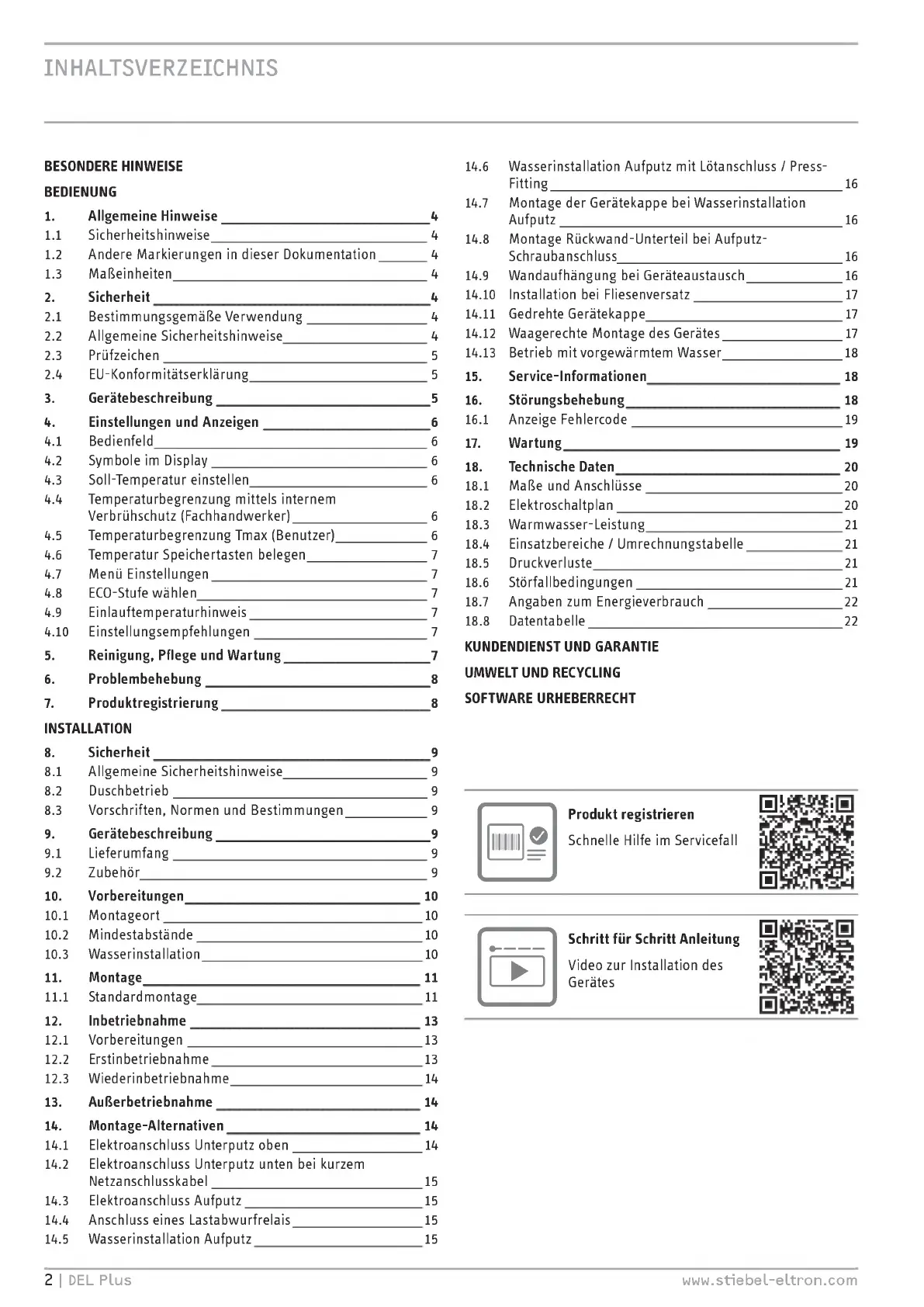

INHALTSVERZEICHNIS
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise_4
1.1 Sicherheitshinweise_4
1.2 Andere Markierungen in dieser Dokumentation_4
1.3 Maßeinheiten_4
2. Sicherheit_4
2.1 Bestimmungsgemäße Verwendung_4
2.2 Allgemeine Sicherheitshinweise_4
2.3 Prüfzeichen_5
2.4 EU-Konformitätserklärung_5
3. Gerätebeschreibung_5
4. Einstellungen und Anzeigen_6
4.1 Bedienfeld_6
4.2 Symbole im Display_6
4.3 Soll-Temperatur einstellen_6
4.4 Temperaturbegrenzung mittels internem
Verbrühschutz (Fachhandwerker)_6
4.5 Temperaturbegrenzung Tmax (Benutzer)_6
4.6 Temperatur Speichertasten belegen_7
4.7 Menü Einstellungen_7
4.8 ECO-Stufe wählen_7
4.9 Einlauftemperaturhinweis_7
4.10 Einstellungsempfehlungen_7
5. Reinigung, Pflege und Wartung_7
6. Problembehebung_8
7.
Produktregistrierung_8
INSTALLATION
8. Sicherheit_9
8.1 Allgemeine Sicherheitshinweise_9
8.2 Duschbetrieb_9
8.3 Vorschriften, Normen und Bestimmungen_9
9. Gerätebeschreibung_9
9.1 Lieferumfang_9
9.2 Zubehör_9
10. Vorbereitungen_10
10.1 Montageort_10
10.2 Mindestabstände_10
10.3 Wasserinstallation_10
11. Montage_11
11.1 Standardmonta ge_11
12. Inbetriebnahme_13
12.1 Vorbereitungen_13
12.2 Erstinbetriebnahme_13
12.3 Wiederinbetriebnahme_14
13. Außerbetriebnahme_14
14. Montage-Alternativen_14
14.1 Elektroanschluss Unterputz oben_14
14.2 Elektroanschluss Unterputz unten bei kurzem
Netzanschlusskabel_15
14.3 Elektroanschluss Aufputz_15
14.4 Anschluss eines Lastabwurfrelais_15
14.5 Wasserinstallation Aufputz_15
14.6 Wasserinstallation Aufputz mit Lötanschluss / Press-
Fitting _16
14.7 Montage der Gerätekappe bei Wasserinstallation
Aufputz_16
14.8 Montage Rückwand-Unterteil bei Aufputz-
Schra u ba nschluss_16
14.9 Wandaufhängung bei Geräteaustausch_16
14.10 Installation bei Fliesenversatz_17
14.11 Gedrehte Gerätekappe_17
14.12 Waagerechte Montage des Gerätes_17
14.13 Betrieb mit vorgewärmtem Wasser_18
15. Service-Informationen_18
16. Störungsbehebung_18
16.1 Anzeige Fehlercode_19
17. Wartung_19
18. Technische Daten_20
18.1 Maße und Anschlüsse_20
18.2 Elektroschaltplan_20
18.3 Warmwasser-Leistung_21
18.4 Einsatzbereiche / Umrechnungstabelle_21
18.5 Druckverlus t e_21
18.6 Störfallbedingungen_21
18.7 Angaben zum Energieverbrauch_22
18.8 Datentabelle_22
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
SOFTWARE URHEBERRECHT
II ö
Produkt registrieren
Schnelle Hilfe im Servicefall
•--
►
Schritt für Schritt Anleitung
Video zur Installation des
JRc.
i
Sý-TÁ
Gerätes
2 I DEL Plus
www.stiebel-eltron.com
