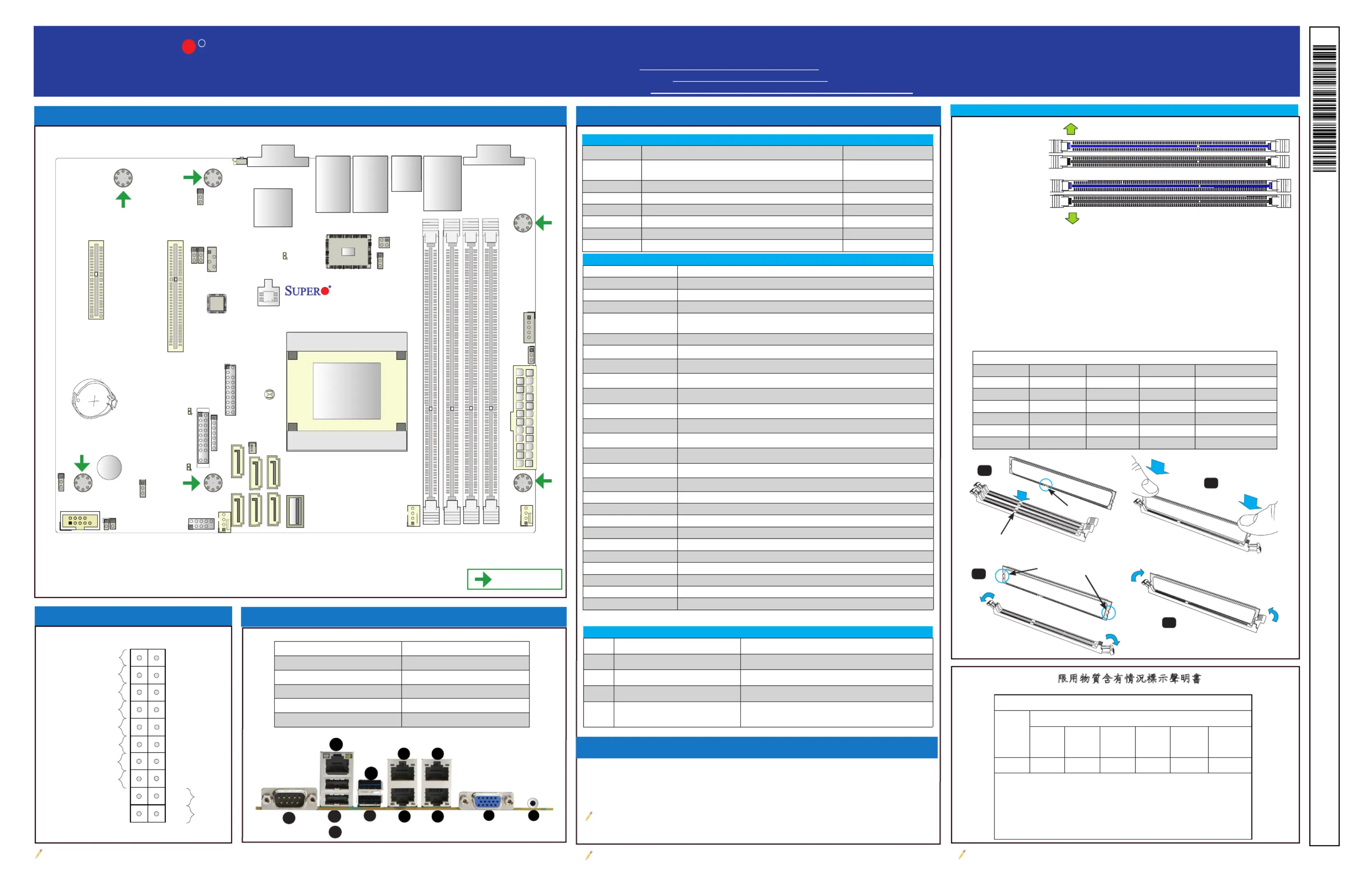

UPERMICR

MNL-1561-QRG-10a

美超微電腦股份有限公司

A1SAM/A1SRM系列

快速參考指南修訂版本 1.0a

聯絡我們

• 公司網站: www.supermicro.com

• 一般資訊: marketing@supermicro.com

• 技術支援: support@supermicro.com

• 電話: +1 (408) 503-8000, Fax: +1 (408) 503-8008

請至以下連結下載合適的產品文件及驅動工具程式，以確保系

統的正常運作。

• 產品手冊文件: http://www.supermicro.com/support/manuals

• 驅動程式及工具程式: ftp://ftp.supermicro.com/CDR_Images/

• 產品安全性須知: http://www.supermicro.com/about/policies/safety_information.cfm

單一主機板包裝盒內容清單

• Supermicro x1 A1SAM/A1SRM系列主機板

• x6SATA 訊號線

• 後擋板x1

• 快速參考指南

。

未經本公司書面同意嚴禁重治本文件部分或全部內容

。

所有商標均為所屬公司所有

所有提供資訊於印刷之際視為但不保證正確

。

JPI2C1

JL1

JOH1

JF1

JPW1

JLAN2 JLAN1

JBT1

LED8

LED7

JPK1

SP1

JBAT1

JWD1

JI2C2

JI2C1

JPG1

JPL1

JSD1

JTPM1JIPMB1

JVGA1

JUIDB1

JD1

I-SATA1 I-SATA0

I-SATA5

I-SATA4

I-SATA3 I-SATA2

FAN3

FAN2

FAN1

CPU1 SLOT4 PCI-E 2.0 X4

USB6

LAN3/4 LED

LAN2/LAN4

DIMMB2

DIMMA2

USB0/1

BUZZER

IPMI_LAN

BATTERY

DIMMB1

CPU1 SLOT6 PCI-E 2.0 X8

LAN1/LAN3

DIMMA1

USB4/5

COM1

A1SAM/A1SRM Series

Re 1.01v.

USB 2/3

FPCTRL LED3

BIOS

SoC ocessorPr

BMC

PHY

JPUSB1

JSTBY1

PWRI2C

LED2

COM2

跳線器/連接埠/指示燈

背板輸出/入裝置連接埠

主機板元件配置圖

注意快速參考指南中的圖例僅供安裝及操作說明使用。:

注意如需更多的跳線器/連接埠/指示燈相關資訊請參閱: Supermicro

A1SAM/

A1SRM系列

主機板使用手冊第一章。

注意如需更多的記憶體/主機板/中央處理器安裝相關資訊:

，

請參閱Supermicro

A1SAM/A1SRM系列

主機板使用手冊第二章。

= 裝機孔

前控制面板 (JF1)

跳線器 (Jumpers)

連接埠 (Connectors)

指示燈 (LED Indicators)

DIMMA1 (藍色插槽)

DIMMA2

DIMMB2

DIMMB1 (藍色插槽)

此面朝向主機板

此面朝向中央處理器

DIMM 記憶體安裝

A. COM1 G. RJ45序列連接埠乙太網路連接埠1

B. USB Port 2.0 0 H. RJ45連接埠乙太網路連接埠3

C. USB Port 2.0 1 I. RJ45連接埠乙太網路連接埠2

D. IPMI J. RJ45網路連接埠乙太網路連接埠4

E. USB Port 2.0 2 K. VGA連接埠連接埠

F. USB Port 2.0 -3 L. 連接埠單位識別按鈕

連接埠描述

Battery (JBAT1)

內建電池

COM1/COM2

COM1/COM2 序列連接埠

FAN1-FAN3

系統風扇接頭

JD1

電源指示燈/喇叭接頭針腳電源指示燈,針腳 :內建蜂鳴器, ( 1-3: 6-7

針腳外接喇叭)4-7:

JF1

前控制面板接頭

JIPMB1

4-pin SMBus IPMI外接系統管理匯流排( )接頭(僅適用於 )

JL1

機殼防盜裝置接頭

JOH1

過熱顯示指示燈接頭

JPI

電源供應SMBus I

C 接頭

JPK1

LAN3/LAN4 指示接頭燈

JPW1

24針腳ATX主電源連接埠

JSD1

SATA DOM (磁碟模組) 電源連接埠

JSTBY1

5V待機電源接頭

JTPM1

TPM信任平台模組/Port 80插座

JUIDB1

單位識別按鈕

LAN1/LAN3, LAN2/LAN4

RJ-45 網路連接埠 1/3, 2/4

IPMI-LAN

IPMI2.0專屬網路連接埠

I-SATA0-I-SATA5

Intel 序列ATA 介面 (SATA 3.0) 連接埠0~5

Slot4

PCI-E 2.0 p1-x4 插槽

Slot6

PCI-E 2.0 p1-x8 插槽

SP1

內建蜂鳴器

USB 0/1, 2/3

背板 USB 2.0 規格連接埠 0/1, 2/3

USB 4/5

前面板 USB 2.0 規格連接埠4/5

USB 6

USB 2.0 Type A規格連接埠 6

VGA

背板 VGA 連接埠

LED

描述燈號及狀態

LED2

IPMI/BMC運作指示燈綠燈閃爍正常:

LED3

系統電源指示燈綠燈恆亮開啟:

LED7

單位識別指示燈藍燈恆亮識別中:

LED8

過熱/電源故障/風扇故障指

示燈

紅燈恆亮:過熱

紅燈閃爍:電源故障/風扇故障

跳線器描述預設值

JBT1

CMOS組態資料清除(內建) 開路:正常

短路:組態資料清除

JI2C1/JI2C2

啟用/停用插槽的針腳停用PCI-E SMB 2-3 ()

JPG1

啟用VGA 針腳啟用 1-2 ( )

JPL1

網路啟用連接埠針腳啟用 1-2 ( )

JPUSB1

啟用喚醒功能針腳啟用USB 1-2 ( )

JWD1

啟用系統監控(Watch Dog)功能針腳 1-2 (重設)

JD1

內建蜂鳴器針腳啟用 6-7 ( )

電源鍵

過熱/風扇故障/電源故障

網卡指示燈1

重設鍵

電源故障指示燈

硬碟指示燈

前面板電源指示燈

重設

電源

3.3 V

3.3V 待機電源

單位識別指示燈

接地

1920

3.3V

接地

非可遮蔽中斷

網卡指示燈2

3.3V 待機電源

模組缺口

模組定位點

插槽定位點

建議插槽使用方式

DIMMA1 Slot DIMMB1 Slot DIMMA2 Slot DIMMB2 Slot

系統記憶體總容量

4GB 4GB

4GB 4GB 8GB

4GB 4GB 4GB 4GB 16GB

8GB 8GB 16GB

8GB 8GB 8GB 8GB 32GB

16GB 16GB 16GB 16GB 64GB

記憶體支援

A1SAM/A1SRM主機板擁有四個記憶體插槽

，

支援DDR3 ECC或Non-ECC Unbuf-

fered (UDIMM) 1600/1333 MHz速率

，

容量最大可達64GB。，欲取得雙通道效能請安

裝成對相同型號與速度及種類之記憶體。

注意: 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳更多的記憶體模化。

組相關訊息，請參閱本公司網頁(http://www.supermicro.com/products/motherboard)。

・請遵循下列插槽編號順序依序安裝（通道、插槽（通: DIMMA1 A 1）﹆ DIMMB1

道）﹆）﹆B、插槽1 DIMMA2（通道A、插槽2 DIMMB2

（通道、插槽B 2）

。

・請使用相同型號(DDR3 DIMM)與速度之記憶體，不可混合使用不同速度種類或﹆

容量之記憶體。

・此主機板支援以下三種記憶體模組安裝: 單一模組﹆﹆一對模組及兩對模組。

・本系列主機板支援非成對記憶體模組安裝，欲取得雙通道效能，請安裝成對相同

型號與速度之記憶體。

安裝記憶體模組

限用物質含有情況標示聲明書

設備名稱：主機板 / Motherboard

單元Ｕnit

限用物質及其化學符號

鉛Lead

(Pb)

汞

Mercury

(Hg)

鎘

Cadmium

(Cd)

六價鉻

Hexavalent

chromium

(Cr

)

多溴聯苯

Polybrominated

biphenyls

(PBB)

多溴二苯醚

Polybrominated

diphenyl ethers

(PBDE)

主機板

(Motherboard)

－

○ ○ ○ ○ ○

備考〞係指限用物質之百分比含量超出百分比含量基準1.〝超出〞及〝超出0.1 wt % 0.01 wt %

值。

備考〝〞係指該項限用物質之百分比含量未超出百分比含量基準值。2. ○

備考〝－〞係指該項限用物質為排除項目。3.

Equipment name

型號（型式）：A1SAM A1SRM/系列

Type designation Type) (

Restricted substances and its chemical symbols

Declaration of the Presence Condition of the Restricted Substances Marking

Note 1 “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance：exceeds the

reference percentage value of presence condition.

Note 2 the percentage of reference value of presence.：“○” indicates that the percentage content of the restricted substance does not exceed

Note 3：The “−” indicates that the restricted substance corresponds to the exemption.
