UPERMICR

美超微電腦股份有限公司

X14SDV-20C/32C/36C/36CE/42C-SP3F

快速參考指南修訂版本 1.00

MNL-2757-QRG-100

所有提供資訊於印刷之際視為但不保證正確。

請前往以下連結下載所需產品文件及驅動工具程式，以確保系統正常運作。

聯絡我們

• 公司網站：www.supermicro.com

• 一般資訊：marketing@supermicro.com

• 技術支援：support@supermicro.com

• 電話傳真：+1 (408) 503-8000，：+1 (408) 503-8008

• 產品手冊文件：https://www.supermicro.com/support/manuals

• 驅動程式及工具程式：https://www.supermicro.com/wdl/driver

• 產品安全性須知：https://www.supermicro.com/about/policies/safety_information.cfm

X14SDV-20C-SP3F

REV:1.02

DESIGNED IN USA

BIOS

LICENSE

BAR CODE

COM1

MH6

LAN3 LAN2

VGA

(JVGA1)

JMCIO2

(PE1 8-15)

JMCIO1

(PE1 0-7)

LED3

LED2

UID-SW (JUIDB1)

JQSFPLED1

LED6

LED5

LAN1

USB2/3

LED4

JBT1

JF1

LED1

FAN6

FAN5

FAN4

USB0/1

JMD1 M.2-C

PCIe 4.0 x4

DIMMC1

DIMMD1

DIMMB1

DIMMA1

JPT1

MH4

JTPM1

JPG1

FAN3

JPF1

JD1 (SPEAKER)

MH1

JIPMB1

MH2

JPW2

JPW3

JGP1

JPI2C1

MH3

FAN1

Processor

FAN2

JL1

BT1

JPL1

CPU SLOT 6

PCIe 5.0 x16

JMD1_SRW1 MH5

JCPLD1

JRK1

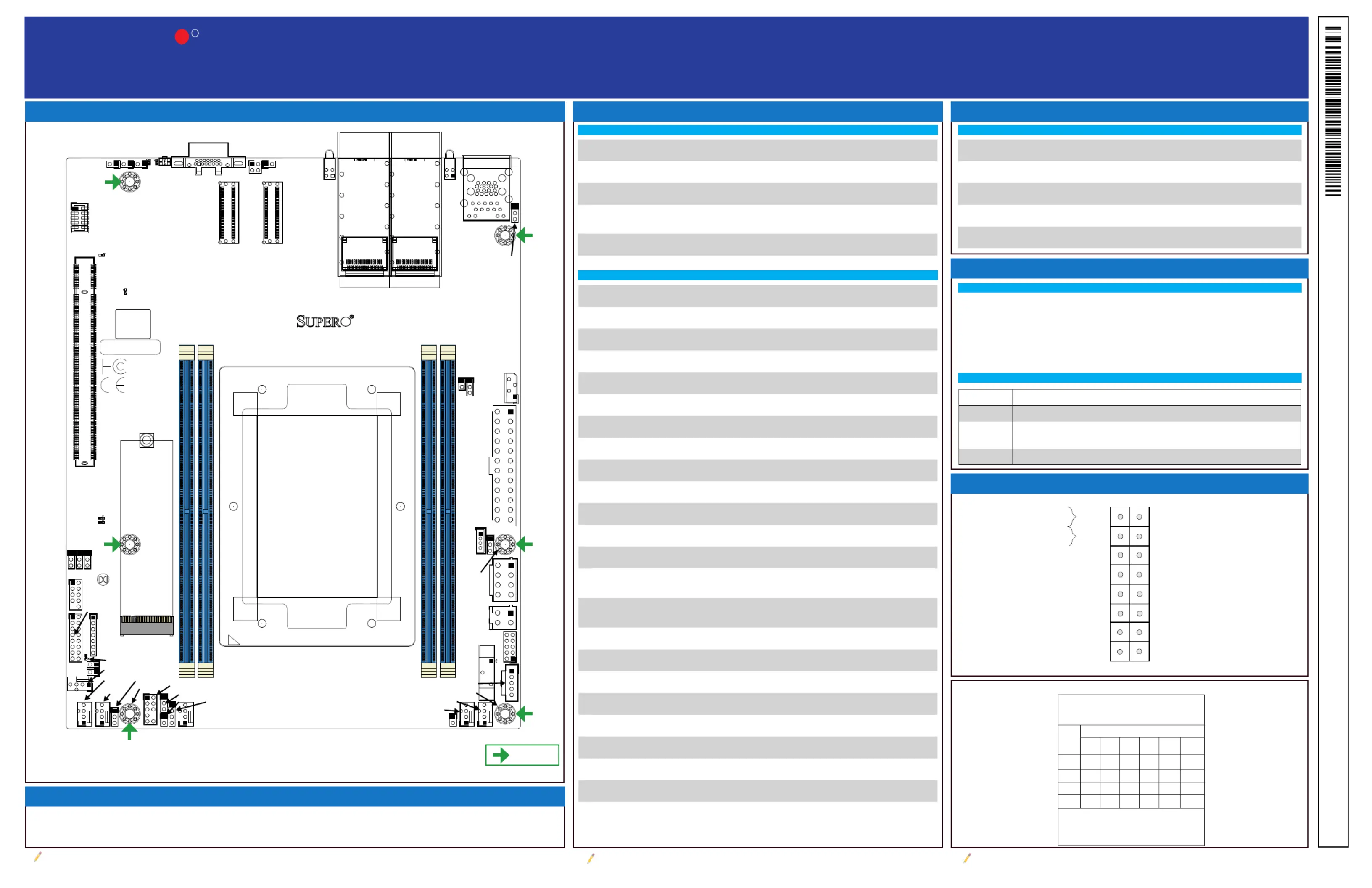

指示燈/連接埠主機板元件配置圖

指示燈 (LED Indicators)

連接埠 (Connectors)

記憶體支援

跳線器 (Jumpers)

記憶體模組安裝順序

備註：快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。.

備註：如需更多的跳線器/連接埠/指示燈相關資訊，請參閱主機板使用手冊。

備註：如需更多的記憶體/中央處理器/主機板安裝相關資訊，請參閱主機板使用手冊。

= 裝機孔

跳線器說明預設值

JBT1

內建

)CMOS 組態資料清除開路 (正常

JPG1

啟用停用/ VGA 連接埠

針腳啟用 1–2 ( )

JPL1 LAN1 啟用/停用網路連接埠針腳 1–2 (啟用)

JPT1

啟用停用/

內建

TPM 2.0 信任平台模組

針腳啟用 1–2 ( )

指示燈說明燈號及狀態

LED1

內建電源指示燈

綠：燈恆亮系統開啟

LED2

單位識別指示燈

藍燈恆亮：單位已識別

LED3

過熱/電源故障/風扇故障指示燈

紅燈恆亮：過熱

紅燈閃爍：電源故障或風扇故障

LED4

BMC

運作指示燈

綠燈閃爍：正常運作BMC

連接埠說明

BT1

內建

CMOS

電源

COM1

COM 序列連接埠接頭

CPU SLOT 6

PCIe 5.0 p1-x16

插槽

FAN1–FAN6

風扇接頭

JD1

內建喇叭

/蜂鳴器接頭

JF1

前控制面板接頭

JGP1 I/O通用傳輸接頭

JIPMB1

4 針腳外部 BMC I

C 接頭

JMCIO1, JMCIO2 MCIO PCIe 5.0 p1-x8 連接埠

JMD1 M.2 M-Key PCIe 4.0 p1-x4 插槽

JPI²C1

SMBus I

C 電源供應接頭

JPW1

24 針腳 ATX 主電源連接埠

JPW2

8 針腳 +12 V 直流電源連接埠 (僅供 +12 V 24 或針腳

ATX 電源)

JPW3

4 針腳 +12 V 直流電源連接埠 (僅供 +12 V 24 或針腳

ATX 電源)

JQSFPLED1

LAN2 LAN及 3 網路連接埠指示燈接頭

JRK1

Intel VROC RAID Key 接頭

JTPM1

TPM 2.0 信任平台模組接頭

LAN1 Gigabit RJ45 乙太網路連接埠

LAN2, LAN3 100 GbE QSFP28 網路連接埠

USB0/1 前面板 USB 2.0 接頭

USB2/3 Type-A 背板 USB 3.0 連接埠

JMD_SRW1 M.2 裝置安裝孔 (2280)

MH1–MH6

裝機孔

跳線器

記憶體支援

本主機板支援

DDR5 RDIMM

記憶體，

容量最高可達 512 GB

，傳輸速度最高可達

6400 MT/s。

本主機板

支援的 DDR5 RDIMM

記憶體，包含採用

16 Gb 和 24 Gb DRAM 晶片密

度

的

16 GB、24 GB、32 GB、48 GB、64 GB、96 GB 容量

，以及採用

32 Gb DRAM

晶片密度的 128 GB 容量。

前控制面板配置 (JF1)

DIMM 數量記憶體模組安裝順序 (RDIMM)

1 DIMMA1

DIMMA1 / DIMMC1

DIMMB1 / DIMMD1

4 DIMMA1 / DIMMB1 / DIMMC1 / DIMMD1

1615

網卡指示燈2

+3.3 V / 待機電源單位識別按鈕

電源鍵

重設鍵重設

電源接地

接地

1 2

電源故障指示燈

單位識別指示燈

過熱/風扇故障指示燈

+3.3 V 電源

+3.3 V 待機電源

電源指示燈

硬碟機指示燈

網卡指示燈1

+3.3 V 待機電源

限

限用

用

用物

物

物質

質

質含

含

含有

有

有情

情

情況

況

況標

標

標示

示

示聲

聲

聲明

明

明書

書

設備名稱：主機板 / Motherboard

型號（型式）：X14SDV- -SP3F, X14SDV- -SP3F, X14SDV- -SP3F, X14SDV-36CE-SP3F20C 32C 36C

X14SDV- -SP3F42C

單元

Ｕnit

限用物質及其化學符號

鉛

Lead

(Pb)

汞

Mercury

(Hg)

鎘

Cadmium

(Cd)

六價鉻

Hexavalent

chromium

(Cr

)

多溴聯苯

Polybrominated

biphenyls

(PBB)

多溴二苯醚

Polybrominated

diphenyl ethers

(PBDE)

印刷電路板

组件

\(PCBA)

－

○

連接器

(Connector)

－

○

鈕扣電池

(Coin Battery)

○

電子零件

(

Electronic

component

)

－

○

備考〞係指限用物質之百分比含量超出百分比含量基準1.〝超出0.1 wt %〞及〝超出0.01 wt %

值。

備考〝〞係指該項限用物質之百分比含量未超出百分比含量基準值。2. ○

備考〝－〞係指該項限用物質為排除項目。3.

Equipment name

Type designation (Type)

Restricted substances and its chemical symbols

Declaration of the Presence Condition of the Restricted Substances Marking

Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the

reference percentage value of presence condition.

Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.

Note 3：The “−” indicates that the restricted substance corresponds to the exemption.

中央處理器支援

X14SDV-20C/32C/36C/36CE/42C-SP3F

系列主機板支援

Intel

Xeon

6 SoC

系列處理器，功耗最高達

235 W。
