Side 1/76

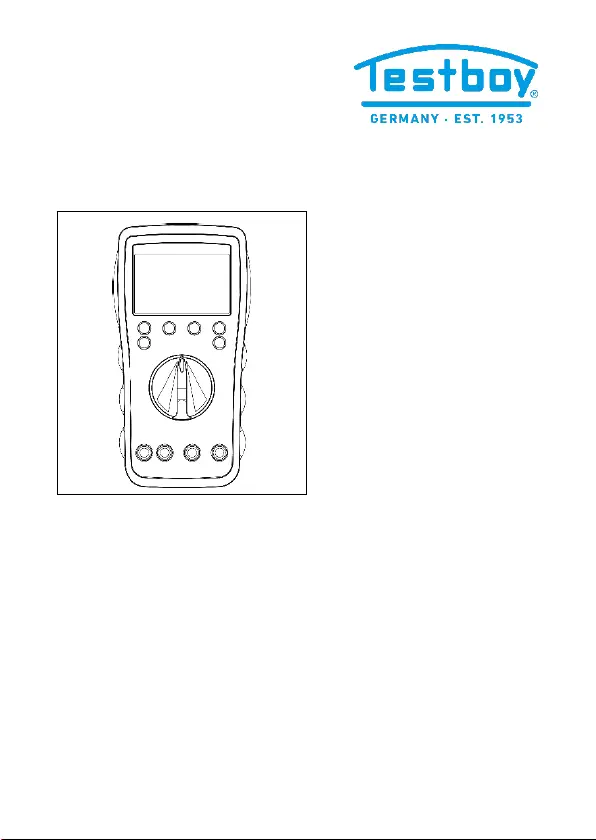

Testboy

TB 4000

Version 1.2

Testboy

TB 4000

Bedienungsanleitung

Testboy

TB 4000

Operating Instructions

Testboy

TB 4000

Mode d’emploi

Testboy

TB 4000

Manual de instrucciones

Testboy

TB 4000

Manuale dell’utente

Testboy

TB 4000

Bedieningshandleiding

Hinweise

Testboy

TB 4000 3

РУССКИЙ

DEUTSCH

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzun-

gen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) be-

steht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen

sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung

des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen

auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei

Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen

und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem

Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und

das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

| Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweiß-

geräten, Induktionsheizern und anderen elektromagnetischen Feldern.

| Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Sta-

bilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden

um den IR-Sensor zu stabilisieren.

| Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.

| Vermeiden Sie staubige und feuchte Umgebungsbedingungen.

| Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

| In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-

des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Be-

triebsmittel zu beachten.

Hinweise

4 Testboy

TB 4000

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten

2 Gegen Wiedereinschalten sichern

3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)

4 Erden und kurzschließen

5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.

Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes

führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Ge-

währleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem

Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir

keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem

Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedie-

nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, er-

lischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, über-

nehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,

| von Testboy nicht freigegebenen Änderungen am Produkt oder

| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen

| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollstän-

digkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderun-

gen, Druckfehler und Irrtümer vorbehalten.

Hinweise

Testboy

TB 4000 5

РУССКИЙ

DEUTSCH

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit,

das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zu-

rückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Her-

steller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer-

den, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht

mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind sepa-

rat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen,

sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller ge-

brauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Haus-

müll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn-

zeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen

Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Pro-

zesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy

GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen

und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf

www.testboy.de

Bedienung

6 Testboy

TB 4000

Bedienung

Einleitung

Das Testboy

TB 4000 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach

den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverläs-

siges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den

Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Sicherheitsmaßnahmen

Das TB 4000 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um die-

sen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung be-

achten.

Achtung!

Benutzen Sie nur die beigefügten Sicherheits-Messleitungen oder äqui-

valente Messleitungen, die der gleichen Messkategorie genügen.

| Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten,

wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird.

Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar.

(Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)

| Vor jeder Messung vergewissern, dass die Messleitungen und das Prüfgerät in einwand-

freiem Zustand sind.

| Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen an-

gefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.

Vorsicht !

Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an

einer bekannten Spannungsquelle, siehe auch DIN VDE 0105, Teil 1) ge-

prüft werden.

Bedienung

Testboy

TB 4000 7

РУССКИЙ

DEUTSCH

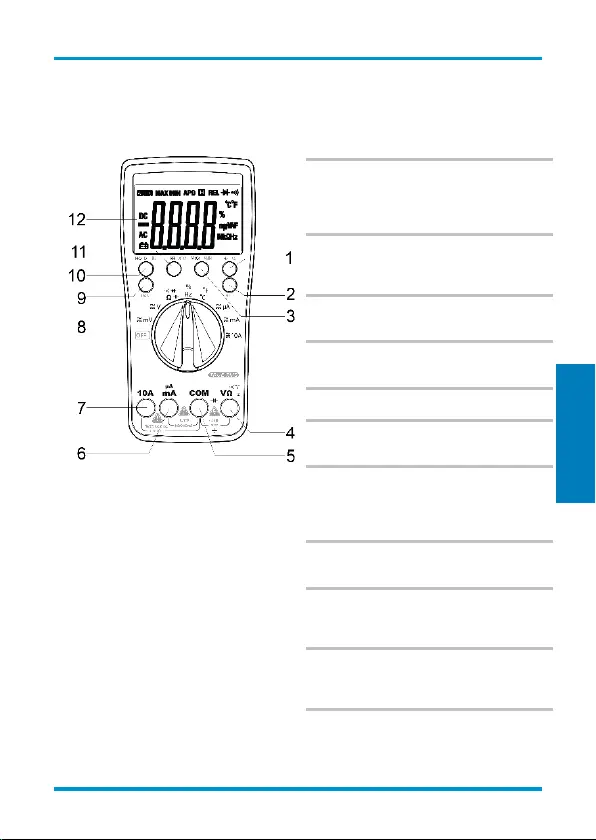

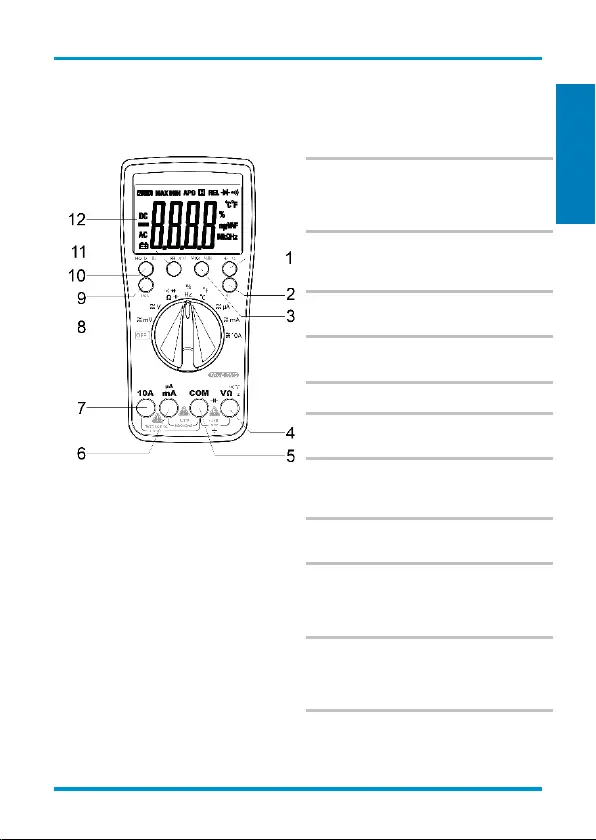

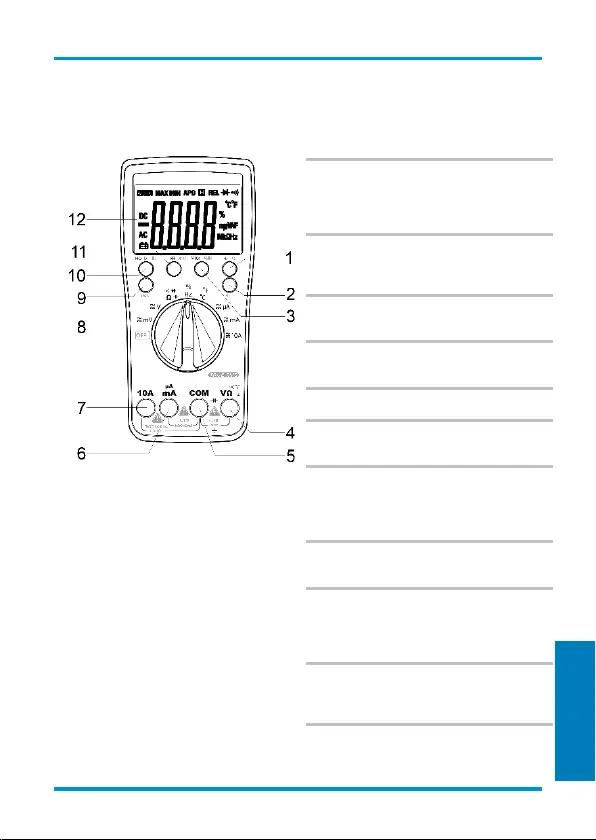

Schalter-, Taster- und Buchsenerklärung

(1) Hz/%

Zur Umschaltung zwischen Frequenzmes-

sung und Tastgrad

(2) SEL/BT Taste

Bei Betätigung des Tasters wird die aktuelle

Messfunktion umgeschaltet z.B von DC auf

AC. Mit langem Druck wird Bluetooth (de-)

aktiviert.

(3) MAX/MIN

Bei Betätigung wird je nach Funktion der

Maximalwert bzw. der Minimalwert der Mes-

sung angezeigt.

(4) Eingangsbuchse V/Ω

Rote Messleitung für alle vom Gerät zuläs-

sigen Signalarten.

(5) Massebuchse COM

Schwarze Messleitung für alle vom Gerät

zulässigen Signalarten.

(6) µA/mA Buchse

Für Strommessungen bis 600 mA.

(7) 10 A Buchse

Bei Strommessungen ab 600 mA muss die

10 A Buchse benutzt werden.

(8) AN/AUS Schalter/ Messfunktions-

wahlschalter

Schaltet das Gerät ein. Messfunktion wird je

nach Schalterstellung ausgewählt.

(9) RAN

Bei Betätigung der Taste wird der Messbe-

reich manuell ausgewält.

(10) Hold/BL

Bei Betätigung der Taste wird der Messwert

im Display gespeichert. Durch einen langen

Tastendruck wird die Displaybeleuchtung

eingeschaltet.

(11) REL/APO

Bei Betätigung der Taste wird die Relativ-

Messung aktiviert. Durch einen langen Tas-

tendruck können Sie die Auto-Power-Off

Funktion aus- bzw. einschalten.

(12) Display

Zum Ablesen der Messwerte.

Bedienung

8 Testboy

TB 4000

Bluetooth aktivieren/deaktivieren

Um die Bluetooth Funktion zu aktivieren, muss der SEL/BT Taster für eine längere Zeit ge-

drückt werden. Anschließend erscheint auch das BT Logo im Display des TB 4000. Auf glei-

chem Wege lässt sich die Bluetooth Funktion wieder abschalten. Mit Hilfe der Testboy

Connect App lassen sich die Messwerte per Bluetooth aufnehmen und weiterverarbeiten.

Gleichspannungsmessung / V=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der

"COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit

dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird

ebenfalls angezeigt.

Messbe-

reich

Auflösung

Eingangs-

widerstand

Überspan-

nungsschutz

Genauigkeit

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,7 % vom Mess-

bereich + 2 Digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Wechselspannungsmessung / V~

Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"-Taster betätigen und AC aus-

wählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der

"V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Dis-

play ablesen.

Messbe-

reich

Auflösung

Eingangs-

widerstand

Überspan-

nungsschutz

Genauigkeit

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,8 % vom Mess-

bereich + 3 Digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Frequenzbereich: 10 Hz - 1,2 kHz

Bedienung

Testboy

TB 4000 9

РУССКИЙ

DEUTSCH

Gleichstrommessung / A=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der

"COM"-Buchse und die rote Messleitung mit der "mA", bzw. "10 A"-Buchse verbinden. Die

Messleitungen mit dem Prüfling verbinden und das Messergebnis vom Display ablesen. Die

Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.

Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse be-

nutzt werden!

Messbereich

Auflösung

Überspan-

nungsschutz

Genauigkeit

600 µA

0.1 µA

600 mA/250 V

selbstrückset-

zende Siche-

rung.

±1,2 % vom Messbereich

+ 3 Digit

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±2,0 % vom Messbereich

+ 10 Digit

Im 10 A-Bereich maximale Einschaltdauer beachten!

Wechselstrommessung / A~

Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"- Taster betätigen und AC aus-

wählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der

"mA", bzw. "10 A"-Buchse verbinden. Die Messleitungen mit dem Prüfling verbinden und das

Messergebnis vom Display ablesen.

Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse be-

nutzt werden!

Messbereich

Auflösung

Überspan-

nungsschutz

Genauigkeit

600 µA

0.1 µA

600 mA/250 V

selbstrückset-

zende Siche-

rung.

±1,5 % vom Messbereich

+ 3 Digit

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±3,0 % vom Messbereich

+ 10 Digit

Frequenzbereich: 10 Hz - 1,2 kHz

Bedienung

10 Testboy

TB 4000

Widerstandsmessung / Ω

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der

"COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit

dem Prüfling verbinden und das Messergebnis vom Display ablesen.

Überspannungsschutz: 250 V RMS

Leerlaufspannung: 1,2 V

Diodentest

Den Wahlschalter auf / "einstellen. "SEL”-Taster 2x betätigen. Die schwarze Messlei-

tung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Mess-

leitungen mit dem Prüfling verbinden (rote Messleitung = Anode, schwarze Messleitung = Ka-

thode). Die Vorwärtsspannung wird angezeigt.

Messbereich

Auflösung

1 mV

Vorwärtsspannung

Überspannungsschutz: 250 V RMS

Leerlaufspannung: 3,2 V

Durchgangstest

Mit dem Wahlschalter auf " / " einstellen. "SEL"-Taster betätigen. Die schwarze Mess-

leitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden.

Messleitungen mit dem Prüfkreis verbinden.

Messbereich

Funktion

Der integrierte Summer meldet Durchgang unterhalb 50 Ω

Leerlaufspannung: 1,0 V

Messbereich

Auflösung

Genauigkeit

600 Ω

0.1 Ω

±1,2 % + 5 Digit

6 KΩ

1 Ω

60 KΩ

10 Ω

600 KΩ

100 Ω

6 MΩ

1 KΩ

60 MΩ

10 KΩ

± 2,0 %

+ 10 Digit

Bedienung

Testboy

TB 4000 11

РУССКИЙ

DEUTSCH

Temperatur

Den Wahlschalter auf "°C" einstellen. Schließen Sie einen Typ-K Temperaturfühler (Nickel-

Chrom / Nickel) an den Buchsen "V/Ω" und "COM" an. Messergebnis vom Display ablesen.

Messbereich

Auflösung

Genauigkeit

-20 bis 0 °C

1 °C

±2 % + 3 Digit

0 bis 400 °C

±1 % + 2 Digit

400 bis 1000 °C

±2 % + 2 Digit

-4 bis 32 °F

1 °F

±2 % + 6 Digit

32 bis 752 °F

±1 % + 4 Digit

752 bis 1832 °F

±2 % + 4 Digit

Frequenz

Den Wahlschalter auf "Hz" einstellen. Die schwarze Messleitung mit der "COM"-Buchse und

die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbin-

den und das Messergebnis vom Display ablesen.

Messbereich

Auflösung

Genauigkeit

10 Hz

0,001 Hz

±1 % + 5 Digit

100 Hz

0,01 kHz

1 kHz

0,1 Hz

10 kHz

1 Hz

100 kHz

10 Hz

1 MHz

100 Hz

10 MHz

1 kHz

Überspannungsschutz: 250 V RMS

Tastgrad

Den Wahlschalter auf "%/Hz" einstellen. "Hz/%"-Taster betätigen. Die schwarze Messleitung

mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitun-

gen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.

Messbereich

Auflösung

Genauigkeit

0 – 99 %

0,1 %

±3 % + 2 Digit

Überspannungsschutz: 250 V RMS

Bedienung

12 Testboy

TB 4000

Kapazitätsmessung / F

Den Wahlschalter auf " / " einstellen. "SEL"-Taster 3x betätigen. Die schwarze Mess-

leitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden.

Messleitungen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.

Messbereich

Auflösung

Genauigkeit

60 nF

10 pF

± 4 % + 3 Digit

600 nF

100 pF

6 µF

1 nF

60 µF

10 nF

600 µF

100 nF

6 mF

1 µF

60 mF

10 µF

Die Kondensatoren vor jeder Messung entladen.

Automatische Abschaltung

Nach ca. 15 Minuten schaltet sich das Gerät ab (APO). Durch längeres Drücken der "APO"-

Taste wird die Auto Power Off Funktion ein- / ausgeschaltet.

Hintergrundbeleuchtung

Durch längeres Drücken der "HOLD"-Taste wird die Hintergrundbeleuchtung eingeschaltet.

Nach ca. 1 Minute schaltet sich die Beleuchtung automatisch ab.

Speicherfunktion (HOLD)

An schwierigen Messpositionen kann das Display eventuell nicht korrekt abgelesen werden.

Durch Drücken der "HOLD"-Taste wird der aktuelle Messwert eingefroren und kann dann be-

quem abgelesen werden.

Durch erneutes Drücken der "HOLD"-Taste gelangen Sie zum normalen Messbetrieb zurück.

True RMS

Bei der Messung von nicht sinusförmigen Wellenformen, treten bei Nutzung der True RMS

Funktion geringere Messfehler auf, als bei der Nutzung von herkömmlichen Messverfahren.

Sinusförmige und nicht- sinusförmige Signale können mit der True RMS Funktion exakt ge-

messen werden.

Bedienung

Testboy

TB 4000 13

РУССКИЙ

DEUTSCH

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit

einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe

Reiniger oder Lösungsmittel zur Reinigung verwenden.

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem

Batteriewechsel müssen die Messleitungen vom Gerät getrennt sein!

Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und entladene Batterie entfer-

nen. Neue Batterien (2 × 1,5V AA) einlegen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien!

Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsor-

gungsvorschriften!

Sicherungswechsel

Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und Sicherung entfernen.

Neue Sicherung (F 10A) einlegen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Sicherungen!

Nach der Norm EN 61010-1 werden folgende Messkate-

gorien definiert:

Messkategorie CAT II

Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker

in Haushalt, Büro und Labor.

Messkategorie CAT III

Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte

fest am Verteiler.

Messkategorie CAT IV

Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungs-

schutz, Hauptanschluss

Technische Daten

14 Testboy

TB 4000

Technische Daten

Gleichspannungsmessung

0 V ~ 600 V

Wechselspannungsmessung

0 V ~ 600 V

Gleichstrommessung

0 A ~ 10 A

Wechselstrommessung

0 A ~ 10 A

Widerstandsmessung

0 Ω ~ 60 MΩ

Durchgangsprüfung

0 Ω ~ 50 Ω

Temperaturmessung

-20 °C ~ 1000 °C

-4 °F ~ 1832 °F

Frequenzmessung

0 Hz ~10 MHz

Sicherungen

F 600 mA selbstrücksetzend

(wartungsfrei) und

F 10 A (10,3 x 38 mm)

Polaritätsanzeige

automatisch

Überlaufanzeige

"OL" wird angezeigt

Überspannungskategorie

CAT III 600 V

Batteriezustand

Batteriesymbol wird angezeigt

Stromversorgung

2 x 1,5 V AA

Bluetooth

Bluetooth 5.0 Low Energy (≤10 mW), 2400 -

2483,5 MHz, ca. 10 m (offene Fläche)

Betriebstemperatur

0 °C bis 40 °C

Lagertemperatur

-10 °C bis 50 °C

Abmessungen

183 × 95 × 50 mm

Gewicht

410 g inkl. Batterie

Information

Testboy

TB 4000 15

РУССКИЙ

ENGLISH

Information

Safety information

WARNING

Sources of danger include, for example, mechanical parts that can cause serious

injuries.

Objects are also at risk (e.g. damage to the instrument).

WARNING

An electric shock can result in death or serious injuries and endanger the function of

objects (e.g. damage to the instrument).

WARNING

Never point the laser beam at eyes, either directly or indirectly via a reflective sur-

face. Laser radiation can cause irreparable damage to eyes. The laser beam must

be deactivated when conducting measurements close to people.

General safety information

WARNING

Unauthorised modification and/or changes to the instrument are not permitted for

reasons of safety and approval (CE). In order to ensure safe and reliable operation

of the instrument, you must always observe the safety information, warnings and the

section “Intended use”.

WARNING

Observe the following information before using the instrument:

| Avoid operating the instrument near to electric welding equipment, induction

heaters or other electromagnetic fields.

| After abrupt temperature fluctuations, the instrument must be allowed to adjust to

the new ambient temperature for approx. 30 minutes before use, in order to sta-

bilise the IR sensor.

| Do not expose the instrument to high temperatures for a long period of time.

| Avoid dusty and humid environments.

| Measuring instruments and their accessories are not toys, and must be kept out

of the reach of children!

| When working in industrial facilities, observe the accident prevention regulations

for electrical systems and equipment as established by the employers’ liability in-

surance association.

Information

16 Testboy

TB 4000

Please observe the five safety rules:

1 Disconnect

2 Secure against reactivation

3 Ensure isolation from the power supply (check that there is no voltage on both poles)

4 Earth and short-circuit

5 Cover adjacent live parts

Intended use

The instrument is only intended for use in the applications described in the operating instruc-

tions. Any other usage is forbidden and can result in accidents or destruction of the instrument.

Any such usage will immediately void all guarantee and warranty claims on the part of the op-

erator against the manufacturer.

Remove the batteries if the instrument is not in use for a long period of time;

this will protect the instrument against damage.

We shall not accept any liability for damage or injury resulting from improper

handling or non-compliance with the safety information. Any warranty claim will

be voided in such cases. An exclamation mark in a triangle indicates safety in-

formation in the operating instructions. Read all instructions through before

commissioning. This instrument is CE-approved and thus fulfils the required di-

rectives.

Disclaimer

The warranty claim is voided in cases of damage caused by failure to observe

the instructions! We shall not accept any liability for the resulting damage!

Testboy does not accept responsibility for damage resulting from

| Failure to observe the operating instructions

| Changes to the product that have not been approved by Testboy

| Spare parts that have not been manufactured or approved by Testboy

| The consumption of alcohol, narcotics or medicine

Correctness of the operating instructions

These operating instructions have been compiled with considerable care and attention. No

guarantee is given that the data, figures and drawings are complete or correct. Subject to

changes, printing mistakes and errors.

Information

Testboy

TB 4000 17

РУССКИЙ

ENGLISH

Disposal

Dear Testboy customer, Purchasing our product gives you the option of returning the instru-

ment at the end of its lifespan to suitable collection points for waste electrical equipment.

The WEEE directive regulates the return and recycling of old electrical appliances.

Manufacturers of electrical appliances are obliged to take back and recycle all

electrical appliances free of charge. Electrical appliances may then no longer be

disposed of through “conventional” waste disposal channels. Electrical appliances

must be recycled and disposed of separately. All equipment subject to this di-

rective is marked with this logo.

Disposal of used batteries

As an end user, you are legally obliged (battery law) to return all used batteries;

disposal in domestic waste is prohibited!

Batteries containing contaminant material are marked with this symbol indicating

that they must not be disposed of in domestic waste.

The abbreviations used for the respective heavy metals are:

Cd = cadmium, Hg = mercury, Pb = lead.

You can return your used batteries free of charge to municipal collection points or

anywhere where batteries are sold!

Certificate of quality

All quality-related activities and processes performed by Testboy GmbH are subject to contin-

ual monitoring within the framework of a quality management system. Testboy GmbH confirms

that the testing equipment and instruments used during the calibration process are subject to a

continual monitoring process.

Declaration of conformity

The product conforms to the most recent directives. For further information, go to www.test-

boy.de

Operation

18 Testboy

TB 4000

Operation

Introduction

The Testboy

TB 4000 is a universal multimeter. This measuring instrument has been manu-

factured to the latest safety specifications, and guarantees safe and reliable operation. The

multimeter is a valuable aid for all standard measurement tasks in trade and industry as well

as for electronics hobbyists.

Safety precautions

The TB 4000 left the factory with its safety features in a perfect operating condition. The user

must observe the safety information contained in these instructions in order to maintain this

condition.

Caution!

Only use the safety test leads included in the scope of delivery or

equivalent leads that comply with the same measurement category.

| In order to avoid an electric shock, comply with the precautions when working with voltages

greater than 120 V (60 V) DC or 50 V (25 V) eff. AC. These values represent the limits of

safe-to-touch voltages in accordance with DIN VDE. (Values given in brackets apply e.g. to

the medical or agricultural sectors)

| Before taking each measurement, ensure that the test leads and the test instrument are in

perfect operating condition.

| The test leads and probes must only be handled using the grips provided. Avoid touching

the probes under any circumstances.

The test instrument may only be used for the measurement ranges specified.

Attention!

Before use, check that the instrument is functioning correctly

(e.g. using a known voltage source, also see DIN VDE 0105, part 1).

Operation

Testboy

TB 4000 19

РУССКИЙ

ENGLISH

Explanation of switches, buttons and jacks

(1) Hz/%

For switching between frequency measure-

ment and duty cycle

(2) SEL/BT button

Pressing the button switches the active

measurement function, e.g. from DC to AC.

Pressing and holding down the button

(de)activates Bluetooth.

(3) MAX/MIN

Depending on the function, pressing this

displays the maximum value or the mini-

mum value of the measurement.

(4) Input jack V/Ω

Red test lead for all types of signals sup-

ported by the instrument.

(5) Earth jack COM

Black test lead for all types of signals sup-

ported by the instrument.

(6) µA/mA jack

For current measurements up to 600 mA.

(7) 10 A jack

The 10 A jack must be used for current

measurements above 600 mA.

(8) ON/OFF switch / measurement func-

tion selection switch

Switches the instrument on. The measure-

ment function is selected depending on the

switch position.

(9) RAN

Pressing this button selects the measure-

ment range manually.

(10) Hold/BL

Pressing this button saves the reading on

the display. Pressing and holding down the

button switches on the display lighting.

(11) REL/APO

Pressing this button activates relative meas-

urement. Pressing and holding down the

button switches the Auto Power Off function

on and off.

(12) Display

Displays the readings.

Operation

20 Testboy

TB 4000

Activating/deactivating Bluetooth

To activate the Bluetooth function, the SEL/BT button must be pressed and held down.

Then the BT logo also appears on the TB 4000 display. The Bluetooth function can be

switched off again in the same way. Using the Testboy Connect App, readings can be

recorded via Bluetooth and processed.

DC voltage measurement / V=

Set the appropriate range using the selector switch. Connect the black test lead with the

“COM” jack and the red test lead with the “V/Ω” jack. Connect test leads to the test object.

Read off measurement result from the display. The voltage polarity is also displayed.

Measurement

range

Resolution

Input

resistance

Overvoltage

protection

Accuracy

600 mV

0.1 mV

>1000 MΩ

250 Vrms

±0.7 % of the

measurement

range + 2 digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

AC voltage measurement / V~

Set the appropriate range using the selector switch. Press the “SEL” button and select AC.

Connect the black test lead with the “COM” jack and the red test lead with the “V/Ω” jack. Con-

nect test leads to the test object. Read off measurement result from the display.

Measurement

range

Resolution

Input

resistance

Overvoltage

protection

Accuracy

600 mV

0.1 mV

>1000 MΩ

250 Vrms

±0.8 % of the

measurement

range + 3 digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Frequency range: 10 Hz - 1.2 kHz

Operation

Testboy

TB 4000 21

РУССКИЙ

ENGLISH

DC current measurement / A=

Set the appropriate range using the selector switch. Connect the black test lead with the

“COM” jack and the red test lead with the “mA” or “10 A” jack. Connect the test leads with the

test object and read off the measurement result from the display. The direction of current is in-

dicated by the sign.

You must use the “10 A” jack when measuring currents above 600 mA!

Measurement

range

Resolution

Overvoltage

protection

Accuracy

600 µA

0.1 µA

600 mA/250 V

Self-resetting

fuse.

±1.2 % of the measurement range

+ 3 digit

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±2.0 % of the measurement range

+ 10 digit

In the 10 A range, observe the maximum duty cycles!

AC current measurement / A~

Set the appropriate range using the selector switch. Press the “SEL” button and select AC.

Connect the black test lead with the “COM” jack and the red test lead with the “mA” or “10 A”

jack. Connect the test leads with the test object and read off the measurement result from the

display.

You must use the “10 A” jack when measuring currents above 600 mA!

Measurement

range

Resolution

Overvoltage

protection

Accuracy

600 µA

0.1 µA

600 mA/250 V

Self-resetting

fuse.

±1.5 % of the measurement range

+ 3 digit

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±3.0 % of the measurement range

+ 10 digit

Frequency range: 10 Hz - 1.2 kHz

Operation

22 Testboy

TB 4000

Resistance measurement / Ω

Set the appropriate range using the selector switch. Connect the black test lead with the

“COM” jack and the red test lead with the “V/Ω” jack. Connect the test leads with the test ob-

ject and read off the measurement result from the display.

Overvoltage protection: 250 V RMS

Off-load voltage: 1.2 V

Diode test

Set the selector switch to / . Press the “SEL” button x 2. Connect the black test lead

with the “COM” jack and the red test lead with the “V/Ω” jack. Connect the test leads with the

test object (red test lead = anode, black test lead = cathode). The forward voltage is displayed.

Measurement range

Resolution

Display

1 mV

Forward voltage

Overvoltage protection: 250 V RMS

Off-load voltage: 3.2 V

Continuity test

Set the selector switch to “ / ”. Press the “SEL” button. Connect the black test

lead with the “COM” jack and the red test lead with the “V/Ω” jack. Connect test leads to

the test circuit.

Measurement range

Function

The integrated buzzer signals continuity less than 50 Ω

Off-load voltage: 1.0 V

Measurement

range

Resolution

Accuracy

600 Ω

0.1 Ω

±1.2 % + 5 digit

6 KΩ

1 Ω

60 KΩ

10 Ω

600 KΩ

100 Ω

6 MΩ

1 KΩ

60 MΩ

10 KΩ

± 2.0 %

+ 10 digit

Operation

Testboy

TB 4000 23

РУССКИЙ

ENGLISH

Temperature

Set the selector switch to “°C”. Connect a type-K temperature sensor (nickel-chrome/nickel) to the

“V/Ω” and “COM” jacks. Read off measurement result from the display.

Measurement range

Resolution

Accuracy

-20 to 0 °C

1 °C

±2 % + 3 digit

0 to 400 °C

±1 % + 2 digit

400 to 1000 °C

±2 % + 2 digit

-4 to 32 °F

1 °F

±2 % + 6 digit

32 to 752 °F

±1 % + 4 digit

752 to 1832 °F

±2 % + 4 digit

Frequency

Set the selector switch to “Hz”. Connect the black test lead with the “COM” jack and the red

test lead with the “V/Ω” jack. Connect the test leads with the test object and read off the meas-

urement result from the display.

Measurement

range

Resolution

Accuracy

10 Hz

0.001 Hz

±1 % + 5 digit

100 Hz

0.01 kHz

1 kHz

0.1 Hz

10 kHz

1 Hz

100 kHz

10 Hz

1 MHz

100 Hz

10 MHz

1 kHz

Overvoltage protection: 250 V RMS

Duty cycle

Set the selector switch to “%/Hz”. Press the “Hz/%” button. Connect the black test lead with the

“COM” jack and the red test lead with the “V/Ω” jack. Connect the test leads with the test ob-

ject and read off the measurement result from the display.

Measurement

range

Resolution

Accuracy

0 – 99 %

0.1 %

±3 % + 2 digit

Overvoltage protection: 250 V RMS

Operation

24 Testboy

TB 4000

Capacitance measurement / F

Set the selector switch to “ / ”. Press the “SEL” button x 3. Connect the black test lead

with the “COM” jack and the red test lead with the “V/Ω” jack. Connect the test leads with the

test object and read off the measurement result from the display.

Measurement range

Resolution

Accuracy

60 nF

10 pF

± 4 % + 3 digits

600 nF

100 pF

6 µF

1 nF

60 µF

10 nF

600 µF

100 nF

6 mF

1 µF

60 mF

10 µF

Discharge the capacitors before every measurement.

Automatic switch-off

The instrument switches off after approx. 15 minutes (APO). Pressing and holding down the

“APO” button switches the Auto Power Off function on or off.

Backlighting

Pressing and holding down the “HOLD” button switches on the backlighting.

The illumination switches off automatically after approx. 1 minute.

Save function (HOLD)

In difficult measurement positions, it may not be possible to read the display correctly.

Pressing the “HOLD” button freezes the real reading, which can then be read off when convenient.

Pressing the “HOLD” button again returns the instrument to normal measuring mode.

True RMS

When using the True RMS function to measure non-sinus wave forms, small measurement er-

rors can occur compared with conventional measurement procedures.

Sinus-form and non-sinus form signals can be accurately measured using the True RMS function.

Operation

Testboy

TB 4000 25

РУССКИЙ

ENGLISH

Maintenance

The instrument does not require special maintenance when used as specified in these operat-

ing instructions.

Cleaning

Use a damp cloth and mild household detergent to clean the instrument should it become

soiled through daily use. Never use harsh cleaning agents or solvents to clean the instrument.

Battery replacement

Replace the batteries when the battery symbol appears on the display. Remove the test

leads from the instrument before changing the batteries!

Remove the screws at the back, open the battery compartment and remove the discharged

battery. Insert new batteries (2 x 1.5V AA). Refit the battery compartment and secure with

screws.

Only use the batteries specified!

Batteries must not be disposed of in domestic waste! Observe the statutory regu-

lations pertaining to disposal!

Changing the fuse

Remove the screws at the back, open the battery compartment and remove the fuse. Insert a

new fuse (F 10A). Refit the battery compartment and secure with screws.

Only use the fuses specified!

The following measurement categories have been de-

fined in accordance with EN 61010-1:

Measurement category CAT II

Measurements on circuits that are directly wired to the mains, via plugs in the home, office and

laboratory.

Measurement category CAT III

Measurements on building installations: fixed consumers, distributor connection, equipment

fitted permanently to the distributor.

Measurement category CAT IV

Measurements at the source of the low voltage installation: meters, primary surge protection,

mains connection

Technical data

26 Testboy

TB 4000

Technical data

DC V measurement

0 V ~ 600 V

AC V measurement

0 V ~ 600 V

DC measurement

0 A ~ 10 A

AC measurement

0 A ~ 10 A

Resistance measurement

0 Ω ~ 60 MΩ

Continuity testing

0 Ω ~ 50 Ω

Temperature measurement

-20 °C ~ 1000 °C

-4 °F ~ 1832 °F

Frequency measurement

0Hz ~10MHz

Fuses

F 600 mA self-resetting (maintenance-free)

and F 10 A (10.3 x 38 mm)

Polarity indicator

Automatic

Overload indicator

“OL” is displayed

Overvoltage category

CAT III 600V

Battery status

Battery icon is displayed

Power supply

2 x 1.5V AA

Bluetooth

Bluetooth 5.0 Low Energy (≤10 mW), 2400 -

2483,5 MHz, ca. 10 m (open Range)

Operating temperature

0 °C to 40 °C

Storage temperature

-10 °C to 50 °C

Dimensions

183 × 95 × 50 mm

Weight

410 g incl. battery

Consignes

Testboy

TB 4000 27

РУССКИЙ

FRANÇAIS

Consignes

Consignes de sécurité

AVERTISSEMENT

Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de

graves blessures aux personnes.

Il existe également des dangers pour les biens matériels (p. ex. un endommage-

ment de l'appareil).

AVERTISSEMENT

L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonction-

nement de biens matériels (p. ex. en endommageant l'appareil).

AVERTISSEMENT

Ne jamais orienter le rayon laser directement ou indirectement vers les yeux en

l'orientant sur une surface réfléchissante. Le rayonnement laser peut causer des lé-

sions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures ef-

fectuées à proximité de personnes.

Consignes générales de sécurité

AVERTISSEMENT

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer

et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de

l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utili-

sation conforme » doivent impérativement être respectés.

AVERTISSEMENT

Respecter les consignes suivantes avant toute utilisation de l'appareil :

| Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauf-

fages à induction et d'autres champs électromagnétiques.

| Après un changement soudain de température, l'appareil doit être placé env.

30 minutes à la nouvelle température ambiante avant son utilisation afin de per-

mettre la stabilisation du capteur IR.

| Ne pas soumettre l'appareil à des températures élevées pendant des périodes

prolongées.

| Éviter les conditions ambiantes poussiéreuses et humides.

| Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent

être tenus hors de portée des enfants !

Consignes

28 Testboy

TB 4000

| Dans les établissements industriels, les règlements de prévention des accidents

de l'Association des syndicats professionnels en charge des installations et équi-

pements électriques doivent être respectés.

Respecter les cinq règles de sécurité suivantes :

1 Débrancher l'appareil

2 Empêcher son redémarrage

3 Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles)

4 Mettre à la terre et court-circuiter

5 Couvrir les éléments sous tension voisins

Utilisation conforme

L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisa-

tion. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur

l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utili-

sateur vis-à-vis du fabricant.

Afin de protéger l'appareil contre d'éventuels dommages, retirer les piles en

cas de non-utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou

corporels résultant d'une manipulation inappropriée ou du non-respect des

consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'excla-

mation dans un triangle renvoie aux consignes de sécurité du présent manuel

d'utilisation. Lire les instructions dans leur intégralité avant la mise en service.

Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.

Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis.

Exclusion de responsabilité

La garantie s'éteint en cas de dommages résultant du non-respect du présent

manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dom-

mages consécutifs en résultant !

Testboy n'assume aucune responsabilité pour les dommages résultant :

| du non-respect du présent manuel d'utilisation,

| de modifications apportées au produit sans l'accord de Testboy,

| de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy,

| de l'influence de l'alcool, de drogues ou de médicaments.

Consignes

Testboy

TB 4000 29

РУССКИЙ

FRANÇAIS

Exactitude du manuel d'utilisation

Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons au-

cune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas

qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.

Élimination

Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit

en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques

usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recy-

cler gratuitement les appareils électriques vendus. Les appareils électriques ne

peuvent donc plus être jetés avec les déchets « normaux ». Les appareils élec-

triques doivent être recyclés et éliminés séparément. Tous les appareils soumis à

cette directive portent ce logo.

Élimination des piles usagées

En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) tenu de

déposer toutes vos piles et batteries usagées dans des centres agréés ; il est in-

terdit de jeter celles-ci dans les ordures ménagères !

Les piles et batteries contenant des substances toxiques portent les symboles il-

lustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ména-

gères.

Les symboles des métaux lourds concernés sont :

Cd = Cadmium, Hg = mercure, Pb = plomb.

Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre

de collecte de votre commune ou partout où des piles/batteries sont vendues !

Certificat de qualité

L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de

l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qua-

lité. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments

utilisés pendant l'étalonnage sont soumis à des contrôles permanents.

Déclaration de conformité

Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de

Utilisation

30 Testboy

TB 4000

Utilisation

Introduction

Le Testboy

TB 4000 est un multimètre universel. Cet appareil de mesure respecte les pres-

criptions de sécurité les plus récentes et garantit un travail sûr et fiable. Ce multimètre est une

aide utile pour toutes les tâches de mesure standard, tant chez les artisans que dans le sec-

teur industriel ou encore chez les électroniciens amateurs.

Mesures de sécurité

Le TB 4000 a quitté notre usine dans un parfait état technique de sécurité. Pour le conserver

dans cet état, l'utilisateur est tenu de respecter les consignes de sécurité du présent mode

d'emploi.

Attention !

N'utiliser que les lignes de mesure de sécurité fournies ou des lignes

de mesure équivalentes, satisfaisant aux exigences de la même catégo-

rie de mesure.

| Pour éviter tout choc électrique, prendre les mesures de précaution requise lorsque des

travaux sont effectués avec des tensions supérieures à 120 V (60 V) CC ou 50 V (25 V) eff.

CA. Selon les normes DIN VDE, ces valeurs représentent les limites de tension permettant

encore un contact. (Les valeurs entre parenthèses s'appliquent, p.ex., dans le secteur mé-

dical ou agricole.)

| Avant chaque mesure, s'assurer que les lignes de mesure et l'appareil de contrôle sont en

parfait état.

| Les lignes de mesure et pointes d'essai ne peuvent être touchées qu'au niveau des poi-

gnées prévues à cet effet. Toujours éviter de toucher les pointes d'essai.

L'appareil de contrôle ne peut être utilisés que dans les étendues de mesure

spécifiées.

Prudence !

Avant chaque utilisation, le bon fonctionnement de l’appareil doit être

vérifié (sur une source de tension connue, p.ex., voir également

DIN VDE 0105, Partie 1) .

Utilisation

Testboy

TB 4000 31

РУССКИЙ

FRANÇAIS

Explication des interrupteurs, boutons et prises

(1) Hz/%

Pour basculer entre la mesure de fréquence

et le facteur de cycle

(2) Bouton SEL/BT

L'actionnement du bouton déclenche la fonc-

tion de mesure actuelle, p.ex. de CC sur CA.

Une pression longue permet de (dés-)activer

le Bluetooth.

(3) MAX/MIN

L'actionnement affiche la valeur maximale

ou la valeur minimale de la mesure selon la

fonction.

(4) Prise d'entrée V/Ω

Ligne de mesure rouge pour tous les types

de signaux autorisés par l'appareil.

(5) Prise de terre COM

Ligne de mesure noire pour tous les types

de signaux autorisés par l'appareil.

(6) Prise µA/mA

Pour les mesures de courant jusqu'à 600 mA.

(7) Prise 10 A

La prise 10 A doit être utilisée pour les me-

sures de courant à partir de 600 mA.

(8) Interrupteur MARCHE/ARRÊT /Sélec-

teur de fonction

Allume l’appareil. La fonction de mesure est

sélectionnée selon la position de l’interrup-

teur.

(9) RAN

L’actionnement du bouton sélectionne ma-

nuellement la plage de mesure.

(10) Hold/BL

L’actionnement du bouton enregistre la va-

leur de mesure à l’écran. Un appui long sur

le bouton allume l’éclairage de l’écran.

(11) REL/APO

L’actionnement du bouton active la mesure

relative. Un appui long permet d’allumer ou

d’éteindre la fonction d’arrêt automatique.

(12) Écran

Pour consulter les valeurs de mesure.

Utilisation

Testboy

TB 4000 33

РУССКИЙ

FRANÇAIS

Mesure du courant continu / A=

Régler la plage souhaitée au moyen du sélecteur. Raccorder la ligne de mesure noire à la

prise « COM » et la ligne de mesure rouge à la prise rouge « mA » ou « 10 A ».

Raccorder les lignes de mesure à l’objet et consulter le résultat de mesure à l’écran. Le sens

du courant est également indiqué par le signe.

La prise 10A doit être utilisée pour les mesures pour les courants

supérieurs à 600 mA !

Plage de

mesure

Résolution

Protection contre

les surtensions

Précision

600 µA

0,1 µA

600 mA/250 V

Fusible à réarme-

ment automatique.

±1,2 % de la plage de mesure

+ 3 digits

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±2,0 % de la plage de mesure

+ 10 digits

Respecter la durée d'allumage maximale dans la plage 10 A !

Mesure du courant alternatif / A~

Régler la plage souhaitée au moyen du sélecteur. Appuyer sur le bouton « SEL » et sélection-

ner CA. Raccorder la ligne de mesure noire à la prise « COM » et la ligne de mesure rouge à

la prise rouge « mA » ou « 10 A ». Raccorder les lignes de mesure à l’objet et consulter le ré-

sultat de mesure à l’écran.

La prise 10A doit être utilisée pour les mesures pour les courants supé-

rieurs à 600 mA !

Plage de

mesure

Résolution

Protection contre

les surtensions

Précision

600 µA

0,1 µA

600 mA/250 V

Fusible à réarme-

ment automatique.

±1,5 % de la plage de mesure

+ 3 digits

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±3,0 % de la plage de mesure

+ 10 digits

Plage de fréquence : 10 Hz - 1,2 kHz

Utilisation

34 Testboy

TB 4000

Mesure de résistance / Ω

Régler la plage souhaitée au moyen du sélecteur. Raccorder la ligne de mesure noire à la

prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure

à l’objet et consulter le résultat de mesure à l’écran.

Protection contre les surtensions : 250 V RMS

Tension à vide : 1,2 V

Test des diodes

Régler le sélecteur sur « / ». Appuyer 2x sur le bouton « SEL ». Raccorder la ligne

de mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder

les lignes de mesure à l’objet à contrôler (ligne de mesure rouge = anode, ligne de mesure

noire = cathode). La tension directe s'affiche.

Plage de mesure

Résolution

Affichage

1 mV

Tension directe de la diode

émettrice

Protection contre les surtensions : 250 V RMS

Tension à vide : 3,2 V

Test de continuité

Régler le sélecteur sur « / ». Appuyer sur le bouton « SEL ». Raccorder la ligne de

mesure noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les

lignes de mesure au circuit à contrôler.

Plage de mesure

Fonction

Le vibreur intégré indique une continuité inférieure à 50 Ω

Tension à vide : 1,0 V

Plage de mesure

Résolution

Précision

600 Ω

0.1 Ω

± 1,2 % + 5 digits

6 KΩ

1 Ω

60 KΩ

10 Ω

600 KΩ

100 Ω

6 MΩ

1 KΩ

60 MΩ

10 KΩ

± 2,0 %

+ 10 digits

Utilisation

Testboy

TB 4000 35

РУССКИЙ

FRANÇAIS

Température

Régler le sélecteur sur « °C ». Raccorder une sonde de température de type K (nickel-chrome

/ nickel) sur les prises« V/Ω » et « COM ». Consulter les résultats de la mesure à l'écran.

Plage de mesure

Résolution

Précision

-20 à 0 °C

1 °C

± 2 % + 3 digits

0 à 400 °C

± 1 % + 2 digits

400 à 1000 °C

± 2 % + 2 digits

-4 à 32 °F

1 °F

± 2 % + 6 digits

32 à 752 °F

± 1 % + 4 digits

752 à 1832 °F

± 2 % + 4 digits

Fréquence

Régler le sélecteur sur « Hz ». Raccorder la ligne de mesure noire à la prise « COM » et la

ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de mesure au circuit à contrôler

et consulter le résultat de mesure à l’écran.

Plage de mesure

Résolution

Précision

10 Hz

0,001 Hz

± 1 % + 5 digits

100 Hz

0,01 kHz

1 kHz

0,1 Hz

10 kHz

1 Hz

100 kHz

10 Hz

1 MHz

100 Hz

10 MHz

1 kHz

Protection contre les surtensions : 250 V RMS

Facteur de cycle

Régler le sélecteur sur « %Hz ». Appuyer sur le bouton « Hz% ». Raccorder la ligne de mesure

noire à la prise « COM » et la ligne de mesure rouge à la prise « V/Ω ». Raccorder les lignes de

mesure au circuit à contrôler et consulter le résultat de mesure à l’écran.

Plage de mesure

Résolution

Précision

0 – 99 %

0,1 %

± 3 % + 2 digits

Protection contre les surtensions : 250 V RMS

Utilisation

Testboy

TB 4000 37

РУССКИЙ

FRANÇAIS

Nettoyage

Si l'appareil est sali lors de son utilisation quotidienne, il peut être nettoyé avec un chiffon hu-

mide et un peu de détergent ménager doux. Ne jamais utiliser de produits agressifs ou sol-

vants pour le nettoyage.

Remplacement des piles

Remplacer immédiatement les piles lorsque le symbole des piles apparaît à l'écran.

Débrancher les lignes de mesure de l'appareil avant le remplacement des piles !

Au dos de l'appareil, retirer les vis, ouvrir le compartiment à piles et retirer la pile déchargée.

Mettre de nouvelles piles en place (2 × 1,5V AA). Mettre le couvercle du compartiment à piles

en place et le visser.

Utiliser exclusivement les piles indiquées !

Les piles ne peuvent pas être jetées dans les ordures ménagères !

Respecter les prescriptions légales pour l'élimination !

Remplacement des fusibles

Au dos de l'appareil, retirer les vis, ouvrir le compartiment à piles et retirer le fusible. Mettre un nouveau

fusible (F 10A) en place. Mettre le couvercle du compartiment à piles en place et le visser.

Utiliser exclusivement les fusibles indiqués !

Les catégories de mesure suivantes sont définies dans

la norme EN 61010-1 :

Catégorie de mesure CAT II

Mesures réalisées sur les circuits électriques raccordés directement au réseau via une fiche,

pour un usage ménager, dans les bureaux et laboratoires.

Catégorie de mesure CAT III

Mesures réalisées au niveau des installations électriques intérieures : consommateurs station-

naires, raccordement répartiteur, appareils encastrés dans le répartiteur.

Catégorie de mesure CAT IV

Mesures réalisées à la source de l'installation basse tension : compteur, protection primaire

contre les surintensités, raccordement principal

Caractéristiques techniques

38 Testboy

TB 4000

Caractéristiques techniques

Mesure de la tension continue

0 V ~ 600 V

Mesure de la tension alternative

0 V ~ 600 V

Mesure du courant continu

0 A ~ 10 A

Mesure du coutant alternatif

0 A ~ 10 A

Mesure de résistance

0 Ω ~ 60 MΩ

Contrôle de continuité

0 Ω ~ 50 Ω

Mesure de la température

-20 °C ~ 1000 °C

-4 °F ~ 1832 °F

Mesure de fréquence

0 Hz ~ 10 MHz

Fusibles

Fusible à réarmement automatique F 600 mA

(sans maintenance) et F 10 A (10,3 x 38 mm)

Affichage de la polarité

Automatique

Indicateur de dépassement

« OL » est affiché

Catégorie de surtension

CAT III 600 V

Indicateur d'état des piles

Le symbole de la batterie s'affiche

Alimentation en courant

2 x 1,5 V AA

Bluetooth

Bluetooth 5.0 Low Energy (≤10 mW), 2400 -

2483,5 MHz, ca. 10 m (open Range)

Température de service

0°C à 40°C

Température de stockage

-10°C à 50°C

Dimensions

183 × 95 × 50 mm

Poids

410 g avec piles

Avisos

40 Testboy

TB 4000

Tenga en cuenta las cinco reglas de oro en electricidad:

1 Desconexión, corte efectivo.

2 Prevenir cualquier posible realimentación. Bloqueo y señalización.

3 Verificar la ausencia de tensión (debe determinarse en dos polos).

4 Puesta a tierra y cortocircuito.

5 Señalización de la zona de trabajo.

Uso previsto

El instrumento p40-ha sido previsto únicamente para los usos descritos en el manual de

instrucciones. Está prohibido cualquier otro uso. Este podría causar accidentes o destruir el

instrumento. Estos usos resultarán en la anulación inmediata de cualquier derecho o

reclamación por garantía del operador frente al fabricante.

Para proteger el instrumento frente a daños, extraiga las pilas cuando no se

vaya a utilizar el instrumento durante un periodo de tiempo prolongado.

En caso de producirse daños en la integridad física de las personas o daños

materiales ocasionados por una manipulación inadecuada o por el

incumplimiento de las indicaciones de seguridad, no asumimos ninguna

responsabilidad. En estos casos queda anulado cualquier derecho por

garantía. Un símbolo de exclamación dentro de un triángulo hace referencia a

las indicaciones de seguridad en el manual de instrucciones. Antes de la

puesta en servicio, lea el manual al completo. Este instrumento dispone de

homologación CE y cumple, por tanto, las directivas requeridas.

Nos reservamos el derecho a realizar modificaciones en las especificaciones sin previo aviso

Cláusula de exención de responsabilidad

¡Los derechos por garantía quedan anulados cuando los daños han sido

producidos por incumplimiento del manual! ¡No asumimos ninguna

responsabilidad por los daños derivados resultantes!

Testboy no asume responsabilidad alguna por los daños que resulten de:

| El incumplimiento del manual.

| Las modificaciones en el producto no autorizadas por Testboy

| Los repuestos no fabricados o no autorizados por Testboy

| El trabajo bajo los efectos del alcohol, drogas o medicamentos.

Avisos

Testboy

TB 4000 41

РУССКИЙ

ESPAÑOL

Exactitud del manual de instrucciones

Este manual de instrucciones p41-ha sido redactado con gran esmero. No asumimos garantía

alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el

derecho a realizar modificaciones, corregir erratas y errores.

Gestión de residuos

Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad –una

vez finalizada su vida útil– de devolver el instrumento a los puntos de recogida selectiva

adecuados para chatarra eléctrica.

La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos

eléctricos y electrónicos. Los fabricantes de aparatos eléctricos están obligados

a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los

aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos

«normales». Los aparatos eléctricos deberán reciclarse y eliminarse por

separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Eliminación de las pilas usadas

Usted, como usuario final, está obligado por ley a retornar todas las pilas y

baterías usadas (Legislación sobre pilas y acumuladores). ¡Está prohibido

desecharlas en la basura doméstica!

Las pilas/baterías con sustancias nocivas están marcadas con los símbolos

indicados en el margen. Estos señalan la prohibición de desecharlas en la basura

doméstica.

Los símbolos de los metales pesados determinantes son:

Cd = cadmio, Hg = mercurio, Pb = plomo.

Podrá entregar las pilas/baterías usadas en los puntos de recogida selectiva de

su municipio o en cualquier comercio que venda pilas/baterías. ¡Todo ello sin

ningún coste adicional para usted!

Certificado de calidad

Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy

GmbH son controlados de forma permanente mediante un sistema de gestión de calidad.

La empresa Testboy GmbH certifica además que los dispositivos de revisión y los

instrumentos empleados durante el calibrado están sometidos a un control permanente para

equipos de inspección, medición y ensayo.

Declaración de conformidad

El producto cumple las directivas más recientes. Encontrará más información en

www.testboy.de

Manejo

42 Testboy

TB 4000

Manejo

Introducción

El Testboy

TB 4000 es un multímetro de uso universal. Este instrumento de medición ha sido

fabricado de acuerdo a las últimas normas de seguridad y garantiza un trabajo seguro y fiable.

El multímetro es una valiosa ayuda en todas las tareas comunes de medición, tanto en el

ámbito comercial como industrial, así como para electricistas aficionados.

Medidas de seguridad

El TB 4000 p42-ha salido de fábrica en un estado técnico perfecto en lo referente a la seguridad.

Para mantener este estado, el usuario deberá respetar las indicaciones de seguridad incluidas

en estas instrucciones.

¡Atención!

Utilice solo los cables de medición de seguridad suministrados o cables

equivalentes que correspondan a la misma categoría de medición.

| Para evitar una descarga eléctrica se deben respetar las medidas preventivas al trabajar

con tensiones superiores a 120 V (60 V) CC o 50 V (25 V) CA efectiva. Estos valores

representan, según la DIN VDE, el límite de las tensiones expuestas. (Los valores entre

paréntesis son válidos para, por ejemplo, ámbitos médicos o agrícolas.)

| Antes de cada medición, asegurarse de que los cables de medición y el instrumento de

comprobación están en perfecto estado.

| Los cables de medición y las puntas de prueba solo deben agarrarse por los mangos

previstos para ello. Se debe evitar el contacto con las puntas de prueba bajo cualquier

circunstancia.

El instrumento de comprobación solo se debe emplear dentro de los márgenes

de medición especificados.

¡Atención!

Antes de usar se debe revisar el instrumento para comprobar que

funciona correctamente (p. ej. en una fuente de tensión conocida, ver

también DIN VDE 0105, sección 1).

Manejo

Testboy

TB 4000 43

РУССКИЙ

ESPAÑOL

Descripción de interruptores, pulsadores y casquillos

(1) Hz/%

Para conmutar entre la medición de

frecuencia y el ciclo de trabajo

(2) Tecla SEL/BT

Al accionar la tecla se conmuta la función de

medición actual, p. ej. de CC a CA.

Manteniendo pulsada se activa el Bluetooth

(de-).

(3) MAX/MIN

Al accionarla se muestra el valor máximo o

el mínimo de la medición según la función.

(4) Casquillo de entrada V/Ω

Cable de medición rojo para todos los tipos

de señales admisibles por el instrumento.

(5) Casquillo a masa COM

Cable de medición negro para todos los tipos

de señales admisibles por el instrumento.

(6) Casquillo µA/mA

Para mediciones de corriente hasta 600 mA.

(7) Casquillo 10 A

En caso de mediciones de corriente a partir

de 600 mA se debe utilizar el casquillo 10 A.

(8) Interruptor de encendido/apagado /

Interruptor selector de función de

medición

Activa el instrumento. La función de

medición se elige según la posición del

interruptor.

(9) RAN

Al accionar la tecla se selecciona

manualmente el margen de medición.

(10) Hold/BL

Al accionar la tecla se guarda el valor de

medición en la pantalla. Pulsando durante

más tiempo se enciende la iluminación de

fondo de la pantalla.

(11) REL/APO

Al pulsar la tecla se activa la medición

relativa. Pulsando durante más tiempo se

enciende o apaga la función Auto-Power-

Off.

(12) Pantalla

Para leer los valores de medición.

Manejo

Testboy

TB 4000 45

РУССКИЙ

ESPAÑOL

Medición de corriente continua / A=

Ajustar el rango adecuado con el conmutador selector. Conectar el cable de medición negro

con el casquillo «COM» y el cable de medición rojo con el casquillo «mA» o el casquillo

«10 A». Conectar los cables de medición con la pieza de control y leer el resultado de la

medición en la pantalla. También se indicará el sentido de la corriente mediante signos.

¡Con una corriente superior a 600 mA se debe utilizar para la medición el

casquillo «10 A»!

Margen de

medición

Resolución

Protección de

sobretensión

Precisión

600 µA

0,1 µA

600 mA/250 V

Fusible con

rearme

automático.

±1,2 % del margen de medición

+ 3 dígitos

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±2,0 % del margen de medición

+ 10 dígitos

¡Tener en cuenta el tiempo de conexión máximo en el rango 10 A!

Medición de corriente alterna / A~

Ajustar el rango adecuado con el conmutador selector. Pulsar la tecla «SEL» y seleccionar

AC. Conectar el cable de medición negro con el casquillo «COM» y el cable de medición rojo

con el casquillo «mA» o el casquillo «10 A». Conectar los cables de medición con la pieza de

control y leer el resultado de la medición en la pantalla.

¡Con una corriente superior a 600 mA se debe utilizar para la medición el

casquillo «10 A»!

Margen de

medición

Resolución

Protección de

sobretensión

Precisión

600 µA

0,1 µA

600m A/250 V

Fusible con

rearme

automático.

±1,5 % del margen de medición

+ 3 dígitos

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±3,0 % del margen de medición

+ 10 dígitos

Gama de frecuencia: 10 Hz - 1,2 kHz

Manejo

48 Testboy

TB 4000

Medición de capacidad / F

Poner el conmutador selector en « / ». Pulsar 3 veces la tecla «SEL». Conectar el

cable de medición negro con el casquillo «COM» y el cable de medición rojo con el casquillo

«V/Ω». Conectar los cables de medición al circuito de prueba y leer el resultado de la

medición en la pantalla.

Margen de medición

Resolución

Precisión

60 nF

10 pF

± 4 % + 3 dígitos

600 nF

100 pF

6 µF

1 nF

60 µF

10 nF

600 µF

100 nF

6 mF

1 µF

60 mF

10 µF

Descargar los condensadores antes de cada medición.

Desconexión automática

Transcurridos aprox. 15 minutos, el instrumento se desconecta automáticamente (APO).

Manteniendo pulsada la tecla «APO» se activa/desactiva la función Auto Power Off.

Iluminación de fondo

Manteniendo pulsada la tecla «HOLD» se enciende la iluminación de fondo.

Transcurrido aprox. 1 minuto, la iluminación se desconecta automáticamente.

Función de memoria (HOLD)

En posiciones de medición difíciles puede que no sea posible leer correctamente la pantalla.

Pulsando la tecla «HOLD» se congela el valor de medición actual para poder leerlo cómodamente.

Volviendo a pulsar la tecla «HOLD» vuelve al modo de medición normal.

True RMS

Para la medición de formas de onda no sinusoidales se producen menos errores de medición

al utilizar la función True RMS que si se utilizan los procedimientos habituales.

Las señales sinusoidales y no sinusoidales pueden medirse exactamente con la función True RMS.

Manejo

Testboy

TB 4000 49

РУССКИЙ

ESPAÑOL

Mantenimiento

El aparato no requiere ningún mantenimiento durante el servicio de acuerdo con el manual de

instrucciones.

Limpieza

Si el instrumento se ensucia por el uso diario, se puede limpiar con un paño húmedo y un

detergente doméstico suave. No utilizar jamás productos de limpieza corrosivos o disolventes

para limpiar.

Cambiar la pila

Es necesario cambiar la pila cuando aparezca el símbolo de pila en la pantalla. ¡Antes de

cambiar la pila, se deben desconectar los cables de medición del instrumento!

Retirar los tornillos de la parte posterior, abrir el compartimento de pilas y retirar la pila usada.

Colocar pilas nuevas (2 x 1,5V AA). Colocar la tapa del compartimento de pilas y atornillar.

¡Utilice únicamente las pilas especificadas!

¡Las pilas no deben desecharse en la basura doméstica! ¡Respete las normas

legales de eliminación de residuos!

Cambio de fusibles

Retirar los tornillos de la parte posterior, abrir el compartimento de pilas y retirar el fusible.

Colocar un fusible nuevo (F 10A). Colocar la tapa del compartimento de pilas y atornillar.

¡Utilice únicamente los fusibles especificados!

Según la norma EN 61010-1 existen las siguientes

categorías de medición:

Categoría de medición CAT II

Mediciones en circuitos que están conectados eléctricamente de forma directa con la red

mediante conectores en el hogar, la oficina y el laboratorio.

Categoría de medición CAT III

Mediciones en la instalación del edificio: Consumidores fijos, conexión a distribuidor,

instrumentos fijos en el distribuidor.

Categoría de medición CAT IV

Mediciones en la fuente de la instalación de baja tensión: Contadores, protección primaria

contra sobretensión, conexión principal.

Datos técnicos

50 Testboy

TB 4000

Datos técnicos

Medición de tensión continua

0 V ~ 600 V

Medición de tensión alterna

0 V ~ 600 V

Medición de corriente continua

0 A ~ 10 A

Medición de corriente alterna

0 A ~ 10 A

Medición de resistencia

0 Ω ~ 60 MΩ

Prueba de continuidad

0 Ω ~ 50 Ω

Medición de temperatura

-20 °C ~ 1000 °C

-4 °F ~ 1832 °F

Medición de frecuencia

0 Hz ~10 MHz

Fusibles

F 600 mA con rearme automático (no necesita

mantenimiento) y F 10 A (10,3 x 38 mm)

Indicación de polaridad

automática

Indicador de desbordamiento

Se muestra «OL»

Categoría de sobretensión

CAT III 600 V

Estado de la pila

Se muestra el símbolo de pila

Suministro de corriente

2 x 1,5 V AA

Bluetooth

Bluetooth 5.0 Low Energy (≤10 mW), 2400 -

2483,5 MHz, ca. 10 m (open Range)

Temperatura de servicio

0 °C a 40 °C

Temperatura de almacenamiento

-10 °C a 50 °C

Dimensiones

183 × 95 × 50 mm

Peso

410 g pila incluida

Avvisi

Testboy

TB 4000 51

РУССКИЙ

ITALIANO

Avvisi

Avvertenze di sicurezza

AVVERTENZA

Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi le-

sioni personali.

Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Le folgorazioni elettriche possono causare la morte o gravi lesioni personali, così

come danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici

riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista.

In caso di misurazioni eseguite vicino ad altre persone, è necessario disattivare il

raggio laser.

Avvertenze di sicurezza generali

AVVERTENZA

Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o

trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro

dello strumento è assolutamente necessario osservare le avvertenze di sicurezza,

i simboli di pericolo e il capitolo "Uso regolamentare".

AVVERTENZA

Prima di utilizzare lo strumento, si prega di osservare i seguenti avvisi:

| Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscal-

damento a induzione e altri campi elettromagnetici.

| In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre sta-

bilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il

sensore IR.

| Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.

| Evitare l’uso in ambienti polverosi e umidi.

| Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla

portata dei bambini!

| All’interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle

associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Avvisi

52 Testboy

TB 4000

Si prega di rispettare le cinque regole di sicurezza:

1 Sezionare completamente l’impianto

2 Assicurarsi contro le richiusure e apporre i cartelli di avviso

3 Verificare l’assenza di tensione (l’assenza di tensione deve essere verificata sui 2 poli)

4 Eseguire la messa a terra e in cortocircuito

5 Delimitare la zona di lavoro e provvedere alla protezione verso le parti at-

tive adiacenti

Uso previsto

Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale

dell’utente. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneg-

giamento irreparabile dello strumento. Simili usi causano un immediato annullamento della ga-

ranzia concessa dal produttore all’utente.

Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere

le batterie per proteggerlo da eventuali danni.

Il produttore non si assume nessuna responsabilità per eventuali danni mate-

riali o personali derivanti da un uso improprio o dal mancato rispetto delle av-

vertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il sim-

bolo del punto esclamativo all’interno di un triangolo richiama l’attenzione sulle

avvertenze di sicurezza contenute nel manuale dell’utente. Prima della messa

in funzione, leggere il manuale completo. Questo strumento reca il marchio CE

e risponde così a tutte le necessarie direttive.

GmbH, Germania.

Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi di-

ritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli

eventuali danni indiretti risultanti!

Testboy non risponde dei danni che risultano

| dal mancato rispetto del manuale dell’utente,

| da modifiche del prodotto non autorizzate da Testboy o

| dall’uso di ricambi non prodotti né autorizzati da Testboy

| dall’uso di alcol, sostanze stupefacenti o medicinali.

Avvisi

Testboy

TB 4000 53

РУССКИЙ

ITALIANO

Esattezza del manuale utente

Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non

ci assumiamo nessuna responsabilità per l’esattezza né per la completezza dei dati, delle im-

magini e dei disegni. Con riserva di modifiche, refusi ed errori.

Smaltimento

Gentili clienti Testboy, con l’acquisto del nostro prodotto avete la possibilità di restituire lo stru-

mento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici.

I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuita-

mente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più es-

sere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti se-

paratamente. Tutti gli apparecchi che rientrano nel campo di validità di questa di-

rettiva sono contrassegnati con un marchio speciale.

Smaltimento di batterie usate

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le bat-

terie monouso e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti

domestici!

Le batterie monouso/ricaricabili sono contrassegnate con il simbolo qui a fianco, che

richiama l’attenzione su divieto di smaltimento insieme ai rifiuti domestici.

I codici che identificano il metallo pesante contenuto nella batteria sono:

Cd = cadmio, Hg = mercurio, Pb = piombo.

Le batterie monouso/ricaricabili usate possono essere consegnate gratuitamente ai

centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!

Certificato di qualità

Tutte le attività e i processi che si svolgono all’interno della Testboy GmbH e rilevanti ai fini

della qualità vengono permanentemente monitorati da un sistema di assicurazione della qua-

lità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la

taratura sono soggetti a un monitoraggio permanente.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all’indi-

rizzo www.testboy.de

Uso

54 Testboy

TB 4000

Uso

Introduzione

Lo strumento Testboy

TB 4000 è un multimetro universale. Lo strumento di misura, costruito

secondo gli ultimi standard di sicurezza, garantisce un lavoro sicuro e affidabile. Sia nel settore

dell'artigianato e dell'industria, sia in quello degli hobby e del fai-da-te, il multimetro è un valido

e prezioso strumento per svolgere tutte le più comuni misure.

Misure di sicurezza

Lo strumento TB 4000 p54-ha lasciato la fabbrica in condizioni tecnicamente ineccepibili. Per man-

tenere inalterate queste condizioni, l'utente deve osservare le avvertenze di sicurezza conte-

nute in questo manuale.

Attenzione!

Utilizzare esclusivamente i cavi di misura di sicurezza forniti in dota-

zione o cavi equivalenti che rispondono alla stessa categoria di misura.

| Per evitare scosse elettriche, prendere le necessarie precauzioni quando si lavora con ten-

sioni superiori a 120 V (60 V) DC o 50 V (25 V) eff. AC. Questi valori sono le tensioni mas-

sime di contatto secondo la normativa DIN VDE (i valori tra parentesi si riferiscono ad es. al

settore medico o agricolo).

| Prima di ogni misura, accertarsi che i cavi di misura e lo strumento si trovino in perfetto

stato.

| I cavi di misura e i puntali possono essere toccati solo afferrandoli nei punti previsti. Evitare

assolutamente di toccare i puntali.

Lo strumento di misura può essere utilizzato solo all'interno delle fasce di mi-

sura specificate.

Attenzione!

Prima di ogni utilizzo, accertarsi che lo strumento funzioni perfetta-

mente (ad ed. utilizzando una fonte di tensione nota, vedere anche la

norma DIN VDE 0105, parte 1).

Uso

Testboy

TB 4000 55

РУССКИЙ

ITALIANO

Interruttori, tasti e porte dello strumento

(1) Hz/%

Per passare dalla misura della frequenza al

ciclo di lavoro

(2) Tasto SEL/BT

Premere questo tasto per passare da una

funzione di misura all’altra, ad es. da DC a

AC. Premere a lungo il tasto per attivare/di-

sattivare la funzionalità Bluetooth.

(3) MAX/MIN

Premere questo tasto per visualizzare, a se-

conda della funzione, il valore massimo o il

valore minimo della misura.

(4) Ingresso V/Ω

Cavo di misura rosso per tutti i tipi di segnali

che lo strumento è in grado di leggere.

(5) Massa COM

Cavo di misura nero per tutti i tipi di segnali

che lo strumento è in grado di leggere.

(6) Porta µA/mA

Per misurare correnti sino a 600 mA.

(7) Porta 10 A

Per misurare correnti a partire da 600 mA

deve essere utilizzata la porta 10 A.

(8) Interruttore ON/OFF/Selettore della

funzione di misura

Premere questo tasto per accendere lo stru-

mento. Ruotare il selettore per selezionare

la funzione di misura desiderata.

(9) RAN

Premere questo tasto per selezionare ma-

nualmente il campo di misura.

(10) Hold/BL

Premere questo tasto per “congelare” il va-

lore di misura sul display. Premendo il tasto

a lungo si attiva la retroilluminazione del di-

splay.

(11) REL/APO

Premere questo tasto per attivare la misura

relativa. Premendo il tasto a lungo si attiva o

disattiva la funzione Auto Power Off.

(12) Display

Per leggere i valori di misura.

Uso

56 Testboy

TB 4000

Attivazione/Disattivazione della funzionalità Bluetooth

Per attivare la funzionalità Bluetooth, premere a lungo il tasto SEL/BT. Successivamente com-

pare anche l’icona BT sul display dello strumento TB 4000. Usare la stessa procedura per di-

sattivare la funzionalità Bluetooth. Con l’aiuto dell’app Testboy è possibile registrare ed elabo-

rare via Bluetooth i valori misurati.

Misurare la tensione continua / V=

Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura

nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i

cavi di misura al componente da misurare. Leggere il risultato della misura sul display. Sul di-

splay viene visualizzata anche la polarità della tensione.

Campo di

misura

Risoluzione

Impedenza

d'ingresso

Scaricatore

Precisione

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,7 % del campo

di misura + 2 cifre

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Misurare la tensione alternata / V~

Ruotare il selettore per selezionare la fascia di misura desiderata. Premere il tasto “SEL” e se-

lezionare AC. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla

porta “V/Ω” dello strumento. Collegare i cavi di misura al componente da misurare. Leggere il

risultato della misura sul display.

Campo di

misura

Risoluzione

Impedenza

d'ingresso

Scaricatore

Precisione

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,8 % del campo

di misura + 3 cifre

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Gamma di frequenza: 10 Hz - 1,2 kHz

Uso

Testboy

TB 4000 57

РУССКИЙ

ITALIANO

Misurare la corrente continua / A=

Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura

nero alla porta “COM” e il cavo di misura rosso alla porta “mA” o “10 A” dello strumento. Colle-

gare i cavi di misura al componente da misurare. e leggere il risultato della misura sul display.

Il segno davanti al valore indica la direzione della corrente.

Per misurare correnti superiori a 600 mA deve essere utilizzata la

porta "10 A"!

Campo di

misura

Risoluzione

Scaricatore

Precisione

600 µA

0,1 µA

600 mA/250 V

fusibile autori-

pristinante.

±1,2 % del campo di misura

+ 3 cifre

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±2,0 % del campo di misura

+ 10 cifre

Nella fascia 10 A, osservare la massima durata di funzionamento!

Misurare la corrente alternata / A~

Ruotare il selettore per selezionare la fascia di misura desiderata. Premere il tasto “SEL” e se-

lezionare AC. Collegare il cavo di misura nero alla porta “COM” e il cavo di misura rosso alla

porta “mA” o “10 A” dello strumento. Collegare i cavi di misura al componente da misurare. e

leggere il risultato della misura sul display.

Per misurare correnti superiori a 600 mA deve essere utilizzata la

porta "10 A"!

Campo di

misura

Risoluzione

Scaricatore

Precisione

600 µA

0,1 µA

600 mA/250 V

fusibile autori-

pristinante.

±1,5 % del campo di misura

+ 3 cifre

6000 µA

1 µA

60 mA

10 mA

600 mA

100 µA

10 A

10 mA

10 A/1000 V

±3,0 % del campo di misura

+ 10 cifre

Gamma di frequenza: 10 Hz - 1,2 kHz

Uso

58 Testboy

TB 4000

Misurare la resistenza / Ω

Ruotare il selettore per selezionare la fascia di misura desiderata. Collegare il cavo di misura

nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i

cavi di misura al componente da misurare. e leggere il risultato della misura sul display.

Scaricatore: 250 V RMS

Tensione a vuoto: 1,2 V

Test diodi

Ruotare il selettore in posizione “ / “. Premere 2 volte il tasto “SEL”. Collegare il cavo

di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Col-

legare i cavi di misura al componente da misurare (cavo di misura rosso = anodo, cavo di mi-

sura nero = catodo). Viene visualizzata la tensione diretta.

Campo di

misura

Risoluzione

Display

1 mV

Tensione diretta

Scaricatore: 250 V RMS

Tensione a vuoto: 3,2 V

Test di continuità

Ruotare il selettore in posizione “ / “. Premere il tasto “SEL”. Collegare il cavo di mi-

sura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare

i cavi di misura al circuito da misurare.

Campo di misura

Funzione

Il cicalino integrato segnala un passaggio inferiore a 50 Ω

Tensione a vuoto: 1,0 V

Campo di

misura

Risoluzione

Precisione

600 Ω

0.1 Ω

±1,2 % + 5 cifre

6 KΩ

1 Ω

60 KΩ

10 Ω

600 KΩ

100 Ω

6 MΩ

1 KΩ

60 MΩ

10 KΩ

± 2,0 %

+ 10 cifre

Uso

Testboy

TB 4000 59

РУССКИЙ

ITALIANO

Temperatura

Ruotare il selettore in posizione “°C”. Collegare una sonda di temperatura tipo K (nichel-cromo

/ nichel) alle porte “V/Ω” e “COM”. Leggere il risultato della misura sul display.

Campo di misura

Risoluzione

Precisione

-20 / 0 °C

1 °C

±2 % + 3 cifre

0 / 400 °C

±1 % + 2 cifre

Da 400 a 1000 °C

±2 % + 2 cifre

-4 / 32 °F

1 °F

±2 % + 6 cifre

32 / 752 °F

±1 % + 4 cifre

752 / 1832 °F

±2 % + 4 cifre

Frequenza

Ruotare il selettore in posizione “Hz”. Collegare il cavo di misura nero alla porta “COM” e il

cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i cavi di misura al circuito da

misurare. e leggere il risultato della misura sul display.

Campo di misura

Risoluzione

Precisione

10 Hz

0,001 Hz

±1 % + 5 cifre

100 Hz

0,01 kHz

1 kHz

0,1 Hz

10 kHz

1 Hz

100 kHz

10 Hz

1 MHz

100 Hz

10 MHz

1 kHz

Scaricatore: 250 V RMS

Ciclo di lavoro (Duty Cycle)

Ruotare il selettore in posizione “%/Hz”. Premere il tasto “Hz/%”. Collegare il cavo di misura

nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Collegare i

cavi di misura al circuito da misurare. e leggere il risultato della misura sul display.

Campo di misura

Risoluzione

Precisione

0 – 99 %

0,1%

±3 % + 2 cifre

Scaricatore: 250 V RMS

Uso

60 Testboy

TB 4000

Misura della capacità / F

Ruotare il selettore in posizione “ / “. Premere 3 volte il tasto “SEL”. Collegare il cavo

di misura nero alla porta “COM” e il cavo di misura rosso alla porta “V/Ω” dello strumento. Col-

legare i cavi di misura al circuito da misurare. e leggere il risultato della misura sul display.

Campo di misura

Risoluzione

Precisione

60 nF

10 pF

± 4 % + 3 cifre

600 nF

100 pF

6 µF

1 nF

60 µF

10 nF

600 µF

100 nF

6 mF

1 µF

60 mF

10 µF

Scaricare i condensatori prima della misura.

Spegnimento automatico

Dopo circa 15 minuti lo strumento si spegne automaticamente (funzione APO). Premere a

lungo il tasto “APO” per attivare o disattivare la funzione Auto Power Off.

Retroilluminazione

Premere a lungo il tasto “HOLD” per accendere la retroilluminazione.

Dopo circa 1 minuto lo strumento di spegne automaticamente.

Funzione di memoria (HOLD)

Quando la misura si svolge in luoghi poco accessibili, spesso diventa difficile leggere il display.

Premere il tasto “HOLD” per “congelare” il valore di misura attuale e leggerlo in tutta comodità.

Premere nuovamente il tasto “HOLD” per tornare alla modalità operativa normale.

True RMS

Durante la misura di onde di forma non sinusoidale, utilizzando la funzione True RMS l'impre-

cisione di misura è inferiore rispetto ai metodi di misura tradizionali.

Grazie alla funzione True RMS, i segnali sinusoidali e non sinusoidali possono essere misurati

con precisione.

Uso

Testboy

TB 4000 61

РУССКИЙ

ITALIANO

Manutenzione

Se utilizzato in conformità alle istruzioni contenute nel manuale, lo strumento non necessita di

una particolare manutenzione.

Pulizia

Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido

e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.

Sostituzione delle batteria

Sostituire immediatamente le batterie quando sul display compare il simbolo . Prima di so-

stituire le batteria è necessario scollegare i cavi di misura dallo strumento!

Svitare le viti situate sul retro dello strumento, aprire il vano batterie e rimuovere le batteria

scariche. Inserire le nuove batterie (2 batterie AA da 1,5V). Chiudere il vano delle batterie e

riavvitare le viti.

Utilizzare solo le batterie specificate!

Le batterie non possono essere smaltite insieme ai rifiuti domestici! Osservare la

normativa di smaltimento in vigore!

Sostituire il fusibile

Svitare le viti situate sul retro dello strumento, aprire il vano batterie e rimuovere il fusibile.

Inserire il nuovo fusibile (F 10A). Chiudere il vano delle batterie e riavvitare le viti.

Utilizzare solo i fusibili specificati!

Ai sensi della norma EN 61010-1 sono state definite le

seguenti categorie di misura:

Categoria di misura CAT II

Misure su circuiti elettrici collegati direttamente alla rete elettrica tramite connettori in casa, uffi-

cio e laboratorio.

Categoria di misura CAT III

Misure all'interno delle installazioni dell'edificio: utenze stazionarie, collegamento del riparti-

tore, apparecchi collegati fissi al ripartitore.

Categoria di misura CAT IV

Misure alla fonte dell'installazione a bassa tensione: contatore, scaricatore primario, collega-

mento principale

Dati tecnici

62 Testboy

TB 4000

Dati tecnici

Misura della tensione continua

0 V ~ 600 V

Misura della tensione alternata

0 V ~ 600 V

Misura della corrente continua

0 A ~ 10 A

Misura della corrente alternata

0 A ~ 10 A

Misura della resistenza

0 Ω ~ 60 MΩ

Test di continuità

0 Ω ~ 50 Ω

Misura della temperatura

-20 °C ~ 1000 °C

-4 °F ~ 1832 °F

Misura della frequenza

0Hz ~10MHz

Fusibili

F 600 mA autoripristinante (esente da manu-

tenzione) e F 10 A (10,3 x 38 mm)

Indicazione della polarità

Automatica

Overflow

Viene visualizzato "OL"

Classe di sovratensione

CAT III 600 V

Livello batteria

Viene visualizzato il simbolo della batteria

Alimentazione elettrica

2 batterie AA da 1,5 V

Bluetooth

Bluetooth 5.0 Low Energy (≤10 mW), 2400 -

2483,5 MHz, ca. 10 m (open Range)

Temperatura d'esercizio

Da 0°C a 40°C

Temperatura di stoccaggio

Da -10°C a 50°C

Dimensioni

183 × 95 × 50 mm

Peso

410 g con batteria

Aanwijzingen

Testboy

TB 4000 63

NEDERLANDS

РУССКИЙ

Aanwijzingen

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die ernstig letsel van personen

kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg

hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de

beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect door reflecterende oppervlakken op het

oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen

in de buurt van mensen moet de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of

veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het

instrument te garanderen moet u in elk geval de veiligheidsinstructies,

waarschuwingen en het hoofdstuk ‘Doelmatig gebruik’ in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te

nemen:

| Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten,

inductieverwarmers en andere elektromagnetische velden.

| Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik ca.

30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de

IR-sensor te stabiliseren.

| Stel het instrument niet langere tijd bloot aan hoge temperaturen.

| Vermijd stoffige en vochtige omgevingsvoorwaarden.

| Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de

handen van kinderen!

| In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen

van de bond van de industriële ongevallenverzekeringen voor elektrische

installaties en bedrijfsmiddelen in acht worden genomen.

Bediening

66 Testboy

TB 4000

Bediening

Inleiding

De Testboy

TB 4000 is een universeel te gebruiken multimeter. Het meetinstrument wordt

vervaardigd volgens de nieuwste veiligheidsvoorschriften en garandeert veilig en betrouwbaar

werken. De multimeter is in ambachtelijke of industriële omgevingen en voor de hobby

elektricien een waardevolle hulp bij alle standaard meettaken.

Veiligheidsmaatregelen

De TB 4000 heeft de fabriek in veiligheidstechnisch foutloze toestand verlaten. Om deze

toestand te behouden moet de gebruiker de veiligheidsinstructies in deze handleiding in acht

nemen.

Opgelet!

Gebruik alleen de meegeleverde veiligheidsmeetleidingen of

equivalente meetleidingen, die voldoen aan dezelfde meetcategorie.

| Om een elektrische schok te vermijden moeten de voorzorgsmaatregelen in acht worden

genomen, indien er met spanningen groter dan 120 V (60 V) DC of 50 V (25 V) eff. AC

wordt gewerkt. Deze waarden stellen volgens DIN VDE de grenzen van de nog

aanraakbare spanningen voor. (Waarden tussen haakjes gelden voor bijv. medische of

agragrische omgevingen.)

| Vergewis u er vóór elke meting van dat de meetleidingen en het testinstrument in foutloze

toestand zijn.

| De meetleidingen en teststaven mogen alleen worden vastgepakt aan de daartoe

voorziene handvatten. Het aanraken van de meetstaven moet onder alle omstandigheden

worden vermeden.

Het testinstrument mag alleen worden ingezet binnen de gespecificeerde

meetbereiken.

Voorzichtig!

Vóór elk gebruik moet worden gecontroleerd of het instrument

foutloos functioneert (bijv. aan een bekende spanningsbron, zie ook

DIN VDE 0105, deel 1).

Bediening

Testboy

TB 4000 67

NEDERLANDS

РУССКИЙ

Verklaring van schakelaars, knoppen en bussen

(1) Hz/%

Voor omschakeling tussen frequentiemeting

en tastgraad.

(2) SEL/BT toets

Bij activering van de knop wordt de huidige

meetfunctie omgeschakeld bijv. van DC op

AC. Door er lang op te drukken wordt

Bluetooth ge(de-)activeerd.

(3) MAX/MIN

Bij activering wordt al naargelang functie de

maximale resp. de minimale waarde van de

meting weergegeven.

(4) Ingangsbus V/Ω

Rode meetleiding voor alle door het

instrument toegelaten signaaltypen.

(5) Massabus COM

Zwarte meetleiding voor alle door het

instrument toegelaten signaaltypen.

(6) µA/mA bus

Voor stroommetingen tot 600 mA.

(7) 10 A bus

Bij stroommetingen vanaf 600 mA moet de

10 A bus worden gebruikt.

(8) AAN/UIT schakelaar/Keuzeschakelaar

voor meetfunctie

Schakelt het instrument in. Meetfunctie wordt

geselecteerd al naargelang schakelaarstand.

(9) RAN

Bij activering van de toets wordt het

meetbereik handmatig geselecteerd.

(10) Hold/BL

Bij activering van de toets wordt de

meetwaarde in het display opgeslagen.

Door lang op de toets te drukken wordt de

displayverlichting ingeschakeld.

(11) REL/APO

Bij activering van de toets wordt de relatieve

meting geactiveerd. Door lang op de toets

te drukken kunt u de Auto Power Off functie

uit- resp. inschakelen.

(12) Display

Om de meetwaarden af te lezen.

Bediening

68 Testboy

TB 4000

Bluetooth activeren/deactiveren

Om de Bluetooth functie te activeren moet de SEL/BT knop langere tijd worden ingedrukt.

Daarna verschijnt ook het BT logo in het display van de TB 4000. Op dezelfde manier kan de

Bluetooth functie weer worden uitgeschakeld. Met behulp van de Testboy app kunnen de

meetwaarden via Bluetooth geregistreerd en verder verwerkt worden.

Gelijkspanningsmeting / V=

Met de keuzeschakelaar het juiste bereik instellen. De zwarte meetleiding verbinden met de

‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te

testen deel. Meetresultaat aflezen van het display. De polariteit van de spanning wordt

eveneens weergegeven.

Meetbereik

Resolutie

Ingangs-

weerstand

Overspannings-

beveiliging

Nauwkeurigheid

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,7 % van het

meetbereik

+ 2 digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Wisselspanningsmeting / V~

Met de keuzeschakelaar het juiste bereik instellen. ‘SEL’-knop activeren en AC selecteren.

De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus.

Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display.

Meetbereik

Resolutie

Ingangs-

weerstand

Overspannings-

beveiliging

Nauwkeurigheid

600 mV

0,1 mV

>1000 MΩ

250 Vrms

±0,8 % van het

meetbereik

+ 3 digit

6 V

1 mV

>10 MΩ

750 Vrms

60 V

10 mV

600 V

100 mV

Frequentiebereik: 10 Hz - 1,2 kHz

Bediening

70 Testboy

TB 4000

Weerstandsmeting / Ω

Met de keuzeschakelaar het juiste bereik instellen. De zwarte meetleiding verbinden met de

‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te

testen deel en het meetresultaat aflezen van het display.

Overspanningsbeveiliging: 250 V RMS

Nullastspanning: 1,2 V

Diodetest

De keuzeschakelaar instellen op / . ‘SEL’ knop 2x activeren. De zwarte meetleiding

verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen

verbinden met het te testen deel (rode meetleiding = anode, zwarte meetleiding = kathode). De

voorwaartse spanning wordt weergegeven.

Meetbereik

Resolutie

Indicatie

1 mV

Voorwaartse spanning

Overspanningsbeveiliging: 250 V RMS

Nullastspanning: 3,2 V

Doorgangstest

De keuzeschakelaar instellen op ‘ / ’. ‘SEL’-knop activeren. De zwarte meetleiding

verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen

verbinden met de te testen kring.

Meetbereik

Functie

De geïntegreerde zoemer meldt doorgang onder 50 Ω

Nullastspanning: 1,0 V

Meetbereik

Resolutie

Nauwkeurigheid

600 Ω

0.1Ω

±1,2 % + 5 digit

6 KΩ

1 Ω

60 KΩ

10Ω

600 KΩ

100 Ω

6 MΩ

1 KΩ

60 MΩ

10 KΩ

± 2,0 %

+ 10 digit

Bediening

Testboy

TB 4000 71

NEDERLANDS

РУССКИЙ

Temperatuur

De keuzeschakelaar instellen op ‘°C’. Sluit een type-K temperatuurvoeler (nikkel-chroom / nikkel)

aan op de bussen ‘V/Ω’ en ‘COM’. Meetresultaat aflezen van het display.

Meetbereik

Resolutie

Nauwkeurigheid

-20 tot 0 °C

1 °C

±2 % + 3 digit

0 tot 400 °C

±1 % + 2 digit

400 tot 1000 °C

±2 % + 2 digit

-4 tot 32 °F

1 °F

±2 % + 6 digit

32 tot 752 °F

±1 % + 4 digit

752 tot 1832 °F

±2 % + 4 digit

Frequentie

De keuzeschakelaar instellen op ‘Hz’. De zwarte meetleiding verbinden met de ‘COM’-bus en

de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met de te testen kring en het

meetresultaat aflezen van het display.

Meetbereik

Resolutie

Nauwkeurigheid

10 Hz

0,001 Hz

±1 % + 5 digit

100 Hz

0,01 kHz

1 kHz

0,1 Hz

10 kHz

1 Hz

100 kHz

10 Hz

1 MHz

100 Hz

10 MHz

1 kHz

Overspanningsbeveiliging: 250 V RMS

Tastgraad

De keuzeschakelaar instellen op ‘%Hz’. ‘Hz/%’-knop activeren. De zwarte meetleiding

verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen

verbinden met de te testen kring en het meetresultaat aflezen van het display.

Meetbereik

Resolutie

Nauwkeurigheid

0 – 99 %

0,1 %

±3 % + 2 digit

Overspanningsbeveiliging: 250 V RMS

Bediening

72 Testboy

TB 4000

Capaciteitsmeting / F

De keuzeschakelaar instellen op ‘ / ’. ‘SEL’ knop 3x activeren. De zwarte meetleiding

verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen

verbinden met de te testen kring en het meetresultaat aflezen van het display.

Meetbereik

Resolutie

Nauwkeurigheid

60 nF

10 pF

± 4 % + 3 digit

600 nF

100 pF

6 µF

1 nF

60 µF

10 nF

600 µF

100 nF

6 mF

1 µF

60 mF

10 µF

De condensatoren vóór elke meting ontladen.

Automatische uitschakeling

Na ca. 15 minuten schakelt het instrument uit (APO). Door de ‘APO’-toets wordt de Auto

Power Off functie in-/uitgeschakeld.

Achtergrondverlichting

Door de ‘HOLD’-toets langer in te drukken wordt de achtergrondverlichting ingeschakeld.

Na ca. 1 minuut schakelt de verlichting zich automatisch uit.

Opslagfunctie (HOLD)

Op moeilijke meetposities kan het display eventueel niet correct worden afgelezen.

Door op de ‘HOLD’-toets te drukken wordt de actuele meetwaarde bevroren en kan dan

gemakkelijk worden afgelezen.

Door opnieuw op de ‘HOLD’-toets te drukken keert u terug naar het normale meetbedrijf.

True RMS

Bij de meting van niet-sinusvormige golfvormen treden bij gebruik van de True RMS functie

geringere meetfouten op, zoals bij het gebruik van traditionele meetprocedures.

Sinusvormige en niet-sinusvormige signalen kunnen met de True RMS functie exact worden

gemeten.

Bediening

Testboy

TB 4000 73

NEDERLANDS

РУССКИЙ

Onderhoud

Het instrument vergt bij bedrijf conform de handleiding geen bijzonder onderhoud.

Reiniging

Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige

doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe

reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

Batterijen vervangen

De batterijen moeten vervangen worden als het batterijsymbool op het display verschijnt.

Vóór de batterijvervanging moeten de meetleidingen van het instrument zijn gescheiden!

Schroeven aan de achterkant verwijderen, batterijvak openen en ontladen batterij eruit nemen.

Nieuwe batterijen (2 × 1,5V AA) erin plaatsen. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de vermelde batterijen!

Batterijen horen niet bij het huisvuil! Neem de wettelijke verwerkingsvoorschriften

in acht!

Vervanging van de zekering

Schroeven aan de achterkant verwijderen, batterijvak openen en zekering eruit nemen.

Nieuwe zekering (F 10A) erin zetten. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de vermelde zekeringen!

Volgens de norm EN 61010-1 worden de volgende

meetcategorieën gedefineerd:

Meetcategorie CAT II

Metingen aan stroomkringen die elektrisch direct met het net zijn verbonden, via stekkers in

huis, kantoor en laboratorium.

Meetcategorie CAT III

Metingen aan de installatie van gebouwen: stationaire verbruikers, verdeelaansluiting,

apparaten vast aan de verdeler.

Meetcategorie CAT IV

Metingen aan de bron van de laagspanningsinstallatie: tellers, primaire

overspanningsbeveiliging, hoofdaansluiting.

Testboy GmbH Tel: +49 4441 89112-10

Elektrotechnische Spezialfabrik Fax: +49 4441 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany info@testboy.de

Produkt Specifikationer

Mærke:	Testboy
Kategori:	Multimeter
Model:	TB 4000

Har du brug for hjælp?

Hvis du har brug for hjælp til Testboy TB 4000 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Multimeter Testboy Manualer

Testboy Pen 1000 Manual

2 Januar 2025

Testboy Jubi-Box 316 Manual

28 August 2024

Testboy TB 4000 Manual

28 August 2024

Testboy Profi LED Manual

12 August 2024

Testboy TV 216N Manual

11 August 2024

Testboy 20 Plus Manual

2 August 2024

Testboy TB-3000 Manual

1 August 2024

Testboy Pocket Manual

17 April 2024

Testboy 40 Manual

30 November 2023

Testboy Profi LCD Manual

23 Oktober 2023

Multimeter Manualer

Nyeste Multimeter Manualer

Sauermann AMI 310 Manual

13 August 2025

Sauermann MP 210 Manual

13 August 2025

Bosch RM 3 Professional Manual

6 August 2025

Uni-T UT197PV Manual

5 August 2025

Fluke 17xx Manual

2 August 2025

Fluke 5550A Manual

2 August 2025

Kyoritsu KEW 2210R Manual

2 August 2025

Fluke T+ Manual

1 August 2025

Trotec BE60 Manual

1 August 2025

Kyoritsu K2413F Manual

1 August 2025
