Bedienungsanleitung
Funk-Uhrwerk mit Uhrzeigerset
Kat. Nr. 60.3518.01
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
den, übernehmen wir keine Haftung.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Anleitung gut auf!
2. Zu Ihrer Sicherheit
• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
Vorsicht!
Verletzungsgefahr:
• Nicht für Kinder unter drei Jahren geeignet.
• Kleinteile (z.B. Schraube) können bei Verschlucken lebensgefährlich sein.
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen.
Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu
vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe
und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Die Uhrzeiger sind fragil und leicht verbiegbar.
• Vor Feuchtigkeit schützen!
Empfang der Funkzeit DCF
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch
Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weni-
ger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in
der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen
mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um
und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit
erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab.
Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der
Übertragung keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell stören-
den Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise
schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren, um
das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den
gewährleisten und Abweichungen unter 1 Sekunde zu halten.

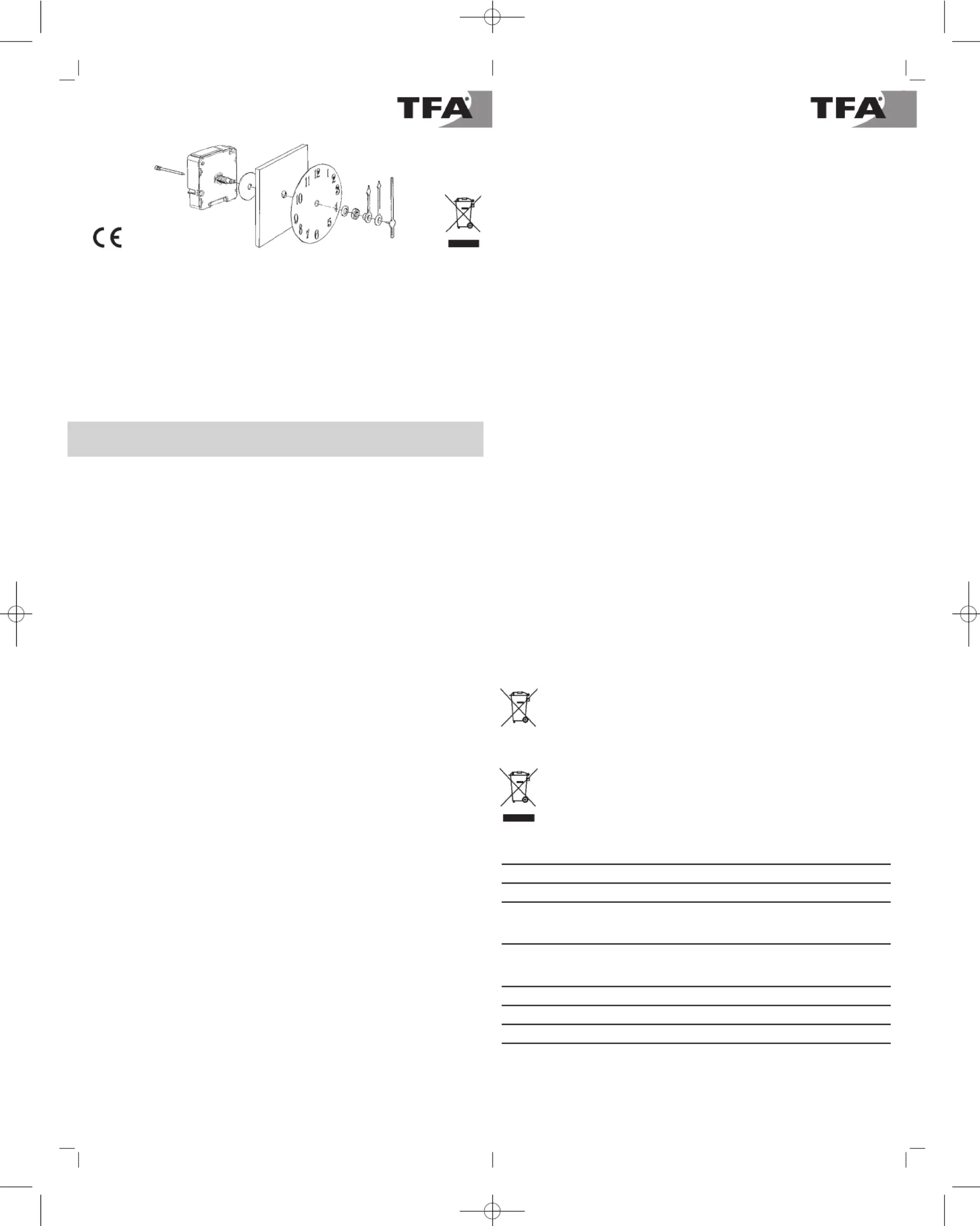

3. Zusammenbau
• Entfernen Sie die Mutter (Gewindeschraube) und die Unterlegscheibe.
• Achten Sie darauf, dass die Gummischeibe dabei nicht verloren geht.
• Setzen Sie nun das Uhrwerk mit dem Gewinde in das selbstgebastelte Ziffernblatt.
• Befestigen Sie jetzt alles (Gummischeibe, selbstgebautes Ziffernblatt und Unterleg-
scheibe) mit der Mutter.
• Ziehen Sie die Schutzfolie von dem Minutenzeiger und dem Stundenzeiger.
• Setzen Sie als erstes den Stundenzeiger und dann den Minutenzeiger auf das Gewinde
und stellen Sie beide auf 12 Uhr.
• Befestigen Sie alles mit dem Sekundenzeiger und stellen Sie ihn ebenfalls auf 12 Uhr.
• Achten Sie darauf, dass die Uhrzeiger nicht beim Montieren verbogen werden und sich
somit gegenseitig blockieren.
4. Inbetriebnahme
• Legen Sie eine neue Batterie (1,5 V AA) in das Batteriefach ein, +/- Pol wie abgebildet.
• Entfernen Sie den Klebestreifen.
• Ziehen Sie jetzt die Transportnadel heraus.
• Das Gerät ist jetzt betriebsbereit.
• Die Zeiger stellen sich auf 12 h und die Uhr versucht nun, das Funksignal 3 – 12 Minu-
ten lang zu empfangen. Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte
gens und 13:00; 17:00 und 21:00 Uhr) das Signal.
REC Taste
• Sie können die Initialisierung auch manuell starten.
• Drücken Sie für drei Sekunden die REC Taste und die Uhr versucht nun, das Funksignal
zu empfangen.
MSET Taste - Manuelle Einstellung
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertra-
gungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie
eine normale Quarz-Uhr.
• Halten Sie die MSET Taste für drei Sekunden gedrückt.
• Halten Sie nun die MSET Taste gedrückt, bis die aktuelle Uhrzeit angezeigt wird.
• Drücken Sie die MSET Taste nur kurz, rückt der Zeiger eine Minute vor.
• Nicht direkt an den Zeigern drehen! Die Mechanik der Uhr kann dadurch beschädigt
werden.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit über-
schrieben
RESET Taste
• Drücken Sie die RESET Taste mit einem spitzen Gegenstand, wenn die Funkuhr nicht
einwandfrei funktioniert.
5. Batteriewechsel
• Sobald die Funktion der Batterie schwächer wird, wechseln Sie bitte die Batterie.
• Legen Sie eine neue Batterie 1,5 V AA in das Batteriefach. Achten Sie auf die richtige
Polarität beim Einlegen der Batterie.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
6. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile herge-
stellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist
verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausge-
wiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgerä-
ten abzugeben.
7. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V AA (nicht inklusive)
Gehäusemaße: 56 x 37 x 56 mm
Zeiger-Set 1 Sekundenzeiger: 83 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 54 mm
Zeiger-Set 2 Sekundenzeiger: 81 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 56 mm
Achslänge 17 mm
Gewicht: 51 g (nur das Gerät)
Geeignet für Ziffernblätter mit max. 6 mm Stärke.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
EU-KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.
Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter
info@tfa-dostmann.de.
www.tfa-dostmann.de 08/14
p C N m
www.tfa-dostmann.de
Les instructions en français peuvent être trouvées sur notre site Web.
Le istruzioni in italiano possono essere trovate sul nostro sito web.
De instructies in het Nederlands kunt u vinden op onze website.
Las instrucciones en español se pueden encontrar en nuestro sitio web.
RoHS
TFA_No. 60.3518_Anleitung 14.08.2014 16:50 Uhr Seite 1
Instruction manual
Radio-controlled movement with hands
Kat. Nr. 60.3518.01
Thank you for choosing this instrument from the firm TFA.
1. Before you use it
•Please make sure to read the instruction manual carefully.
•Following the instruction manual for use will prevent damage to the device and loss
of your statutory rights arising from defects due to incorrect use. We shall not be
liable for any damage occurring as a result of not following these instructions.
•Please take particular note of the safety advice!
•Please keep this instruction manual for future reference.
2. For your safety
• This product should only be used as described within these instructions.
Caution!
Risk of injury:
• Not suitable for children under three years of age.
• Small pieces (for example screws) can be fatal if swallowed.
• Keep this instrument and the battery out of the reach of children.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk
of explosion!
• Batteries contain harmful acids. Low batteries should be changed as soon as possible to
prevent damage caused by leaking.
• Wear chemical-resistant protective gloves and safety glasses when handling leaking bat-
teries.
Important information on product safety!
• Do not place your product near extreme temperatures, vibrations or shocks.
• Protect it from moisture.
• The hands are fragile and easily bendable.
Radio-controlled time reception DCF
The time base for the radio-controlled time is a caesium atomic clock operated by the
Physikalisch Technische Bundesanstalt Braunschweig. It has a time deviation of less than
one second in one million years. The time is coded and transmitted from Mainflingen near
Frankfurt via frequency signal DCF-77 (77.5 kHz) and has a transmitting range of approxi-
mately 1,500 km. Changeover from summer time or winter time is automatic. The quality
of the reception depends mainly on the geographic location. Normally there should be no
reception problems within a 1,500 km radius around Frankfurt.
Please take note of the following
• The recommended distance to any interfering sources like computer monitors or TV sets
is at least 1.5 - 2 meters.
• Inside ferro-concrete rooms (basements, superstructures), the received signal is natu-
rally weakened. In extreme cases, please place the unit close to a window to improve the
reception.
• During nighttime, the atmospheric interference is usually less severe and reception is
possible in most cases. A single daily reception is adequate to keep the accuracy devia-
tion under 1 second.

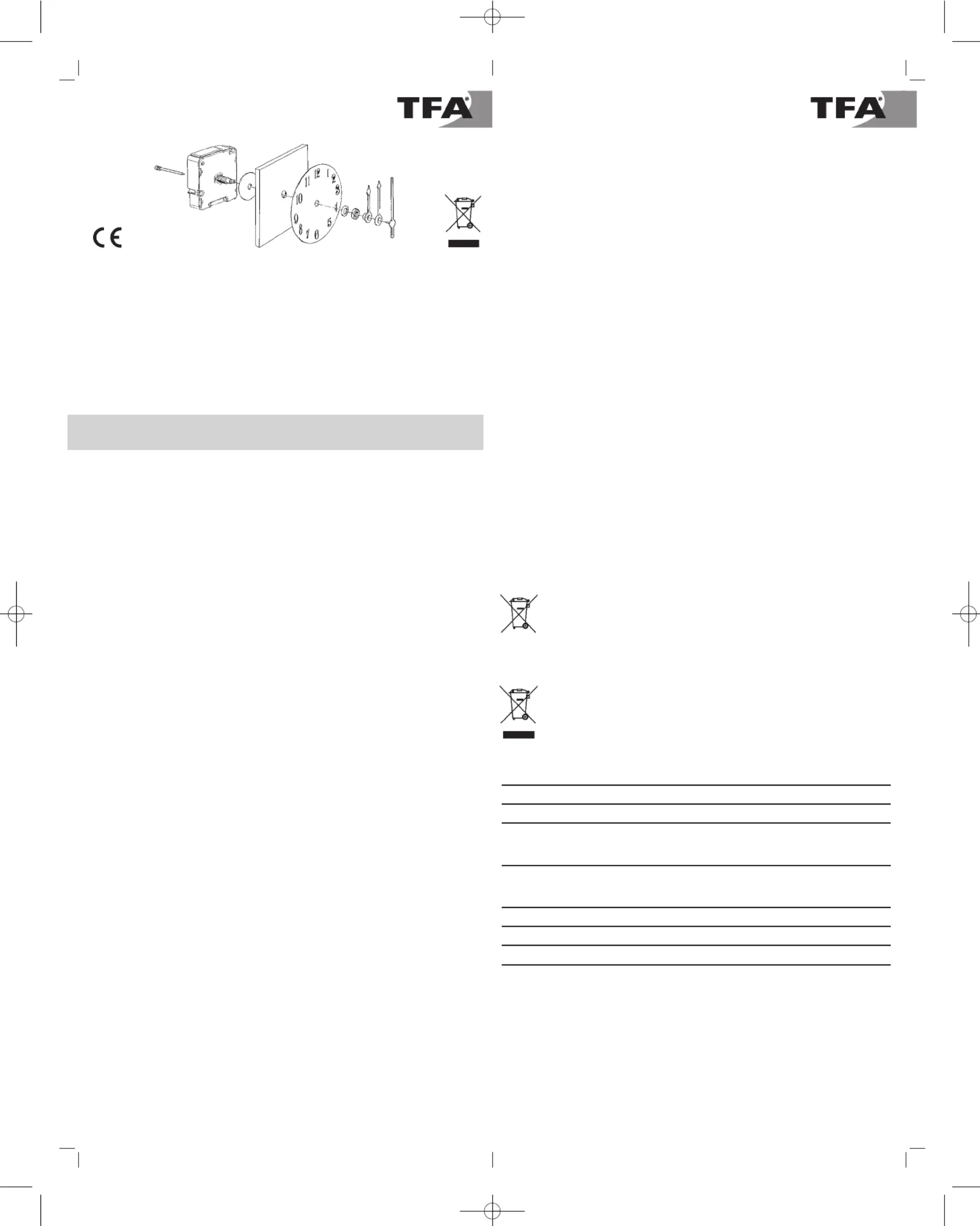

3. Assembly
• Remove the screw nut and the washer.
• Make sure that the rubber washer does not get lost.
• Now put the movement with the thread in the self-made dial.
• Now attach everything (rubber washer, self-made dial and washer) with the screw nut.
• Pull the protecting foil from the minute hand and the hour hand.
• At first, insert the hour hand and then the minute hand on the thread and set both to
12 o'clock.
• Now attach everything with the second hand and set it also to 12 o'clock.
• Make sure that the hands are not bent during assembly, as this could block the move-
ment.
4. Getting started
• Insert a new battery 1,5 V AA, ensure that the battery polarities are correct.
• Remove the adhesive tape.
• Now pull out the transport needle.
• The unit is ready for use.
• After the initial setup, the pointers show 12 o’clock and the clock trying to receive the
radio signal for 3 - 10 minutes. When the time code is received, the radio-controlled
time will be shown. The clock receives the signal several times a day (1:00; 3:00 and
5:00 am and 1:00; 5:00 and 9:00 pm).
REC button
• You can start the initialization manually.
• Press and hold the REC button for three seconds and the clock will now scan the DCF
frequency signal.
MSET button - Manual setting
• If the clock cannot detect the DCF-signal (for example due to disturbances, transmitting
distance, etc.), the time can be set manually. The clock will then work as a normal quartz
clock.
• Press and hold the MSET button for three seconds.
• Press and hold the MSET button until the desired time is indicated.
• Press the MSET button briefly the pointer moves minute by minute.
• Do not turn the hands directly! The mechanism of the clock could be damaged.
• The manually set time will be overwritten by the DCF time when the signal is received
successfully.
RESET button
• If the unit does not work properly use a pin to press the RESET button.
5. Battery replacement
• Change the battery when the function of the battery becomes weak.
• Insert a new battery 1,5 V AA, ensure that the battery polarities are correct.
• Remove the battery if you do not use the device for a long period of time.
6. Waste disposal
This product has been manufactured using high-grade materials and components which
can be recycled and reused.
Never dispose of empty batteries and rechargeable batteries in household
waste.
As a consumer, you are legally required to take them to your retail store or to
appropriate collection sites depending on national or local regulations in
order to protect the environment.
The symbols for the heavy metals contained are:
Cd=cadmium, Hg=mercury, Pb=lead
This instrument is labeled in accordance with the EU Waste Electrical and
Electronic Equipment Directive (WEEE).
Please do not dispose of this instrument in household waste. The user is
obligated to take end-of-life devices to a designated collection point for the
disposal of electrical and electronic equipment, in order to ensure environ-
mentally-compatible disposal.
7. Specifications
Power consumption: Battery 1 x 1.5 V AA (not included)
Housing dimension: 56 x 37 x 56 mm
Hands set 1 Second hand: 83 mm;
Minute hand: 76 mm;
Hour hand: 54 mm
Hands set 2 Second hand: 81 mm;
Minute hand: 76 mm;
Hour hand: 56 mm
Shaft length 17 mm
Weight: 51 g (instrument only)
Suitable for dials up to 6 mm thickness.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
DECLARATION OF CONFORMITY
Herewith we declare, that this wireless transmission device does comply with the essentials requirements of R&TTE
Directive 1999/5/EC.
A copy of the signed and dated Declaration of Conformity is available on request via info@tfa-dostmann.de.
www.tfa-dostmann.de 08/14
p C N m
www.tfa-dostmann.de
Les instructions en français peuvent être trouvées sur notre site Web.
Le istruzioni in italiano possono essere trovate sul nostro sito web.
De instructies in het Nederlands kunt u vinden op onze website.
Las instrucciones en español se pueden encontrar en nuestro sitio web.
RoHS
TFA_No. 60.3518_Anleitung 14.08.2014 16:50 Uhr Seite 2

Produkt Specifikationer

Mærke: TFA
Kategori: Ur
Model: 60.3518.01

Har du brug for hjælp?

Hvis du har brug for hjælp til TFA 60.3518.01 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ur TFA Manualer

TFA

TFA 60.3048.02 Manual

26 December 2024
TFA

TFA 60.4512.01 Manual

14 December 2024
TFA

TFA 60.3518.01 Manual

7 December 2024
TFA

TFA 60.3522.02 Manual

7 December 2024
TFA

TFA 60.3545.02 Manual

7 December 2024
TFA

TFA 60.3542.02 Manual

7 December 2024
TFA

TFA 60.3050.01 Manual

7 December 2024
TFA

TFA 60.3547.20 Manual

7 December 2024
TFA

TFA 60.3044.02 Manual

7 December 2024
TFA

TFA 60.3056.06 Manual

7 December 2024

Ur Manualer

Nyeste Ur Manualer

Tissot

Tissot Bellissima Manual

13 August 2025
Sekonda

Sekonda Pacific Wave 30117 Manual

13 August 2025
Sekonda

Sekonda Velocity 30023 Manual

13 August 2025
Sekonda

Sekonda Speed Dual Time 30111 Manual

13 August 2025
Sekonda

Sekonda Crossfell Digital 30165 Manual

13 August 2025
Sekonda

Sekonda Armstrong Moon Phase 30147 Manual

13 August 2025
Sekonda

Sekonda Circuit 30254 Manual

12 August 2025
Geemarc

Geemarc VISO 60 Manual

12 August 2025
Ice Watch

Ice Watch Tie And Dye Manual

12 August 2025
Seiko

Seiko 6R51 Manual

7 August 2025
