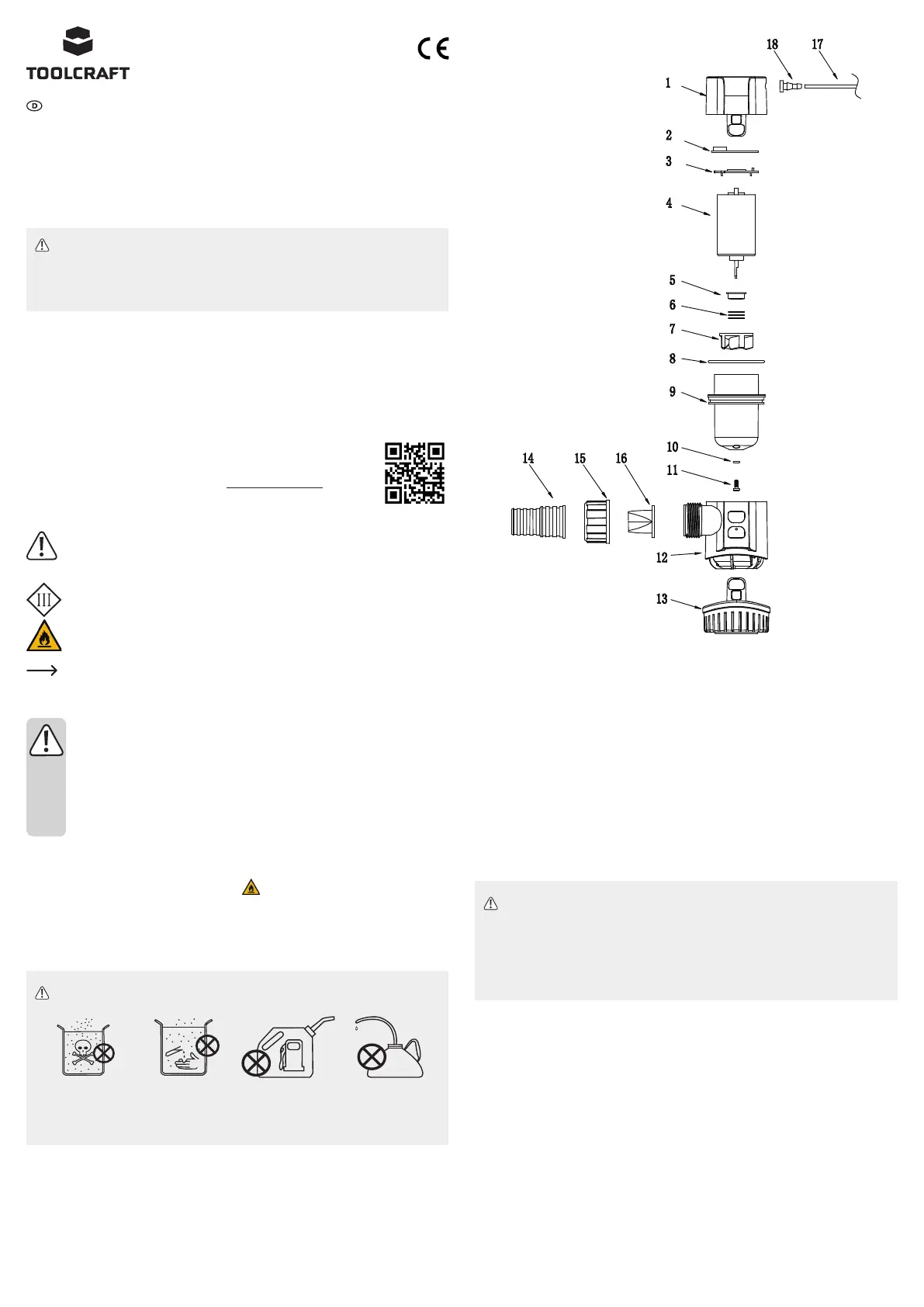

Produktübersicht

1 Motorgehäuse Schraube (M3*8)11

2 Leiterplatte 12 Pumpengehäuse

3 Halterung der Leiterplatte 13 Filter

4 Motor 14 Rohrverbindung

5 Motorschutzkappe 15 Sicherungsmutter

6 Dichtring 16 Rückschlagventil

7 Laufrad 17 Zuleitung

8 Dichtungsring aus Gummi 18 Abgedichteter Drei-Draht-Anschluss

9 Motorgehäuse

10 Schraubendichtung

Montage

WICHTIG!

• Lösen Sie den Filterkorb unter keinen Umständen während des Betriebs von der Pumpe.

• Der Filterkorb muss vor der Inbetriebnahme der Pumpe stets wieder ordnungsgemäß angebracht werden. Ach-

ten Sie jedoch darauf, die dazugehörigen Schrauben nicht zu fest anzuziehen.

• Die Durchführung der sich an der Pumpe bendlichen Auslassöffnung durch den Rumpf muss sich mindestens

30 cm über der Wasserlinie benden. Nur so lässt sich verhindern, dass Wasser bei ausgeschalteter Pumpe

zurück in die Auslassöffnung ießt.

1. Lösen Sie zunächst einmal den Filterkorb vom Produkt, indem Sie die Entriegelungslaschen drücken.

2. Bestimmen Sie dann den optimalen Montageort.

- Stellen Sie sicher, dass sich das Gehäuse der Pumpe nach der Montage an der gewünschten Stelle zur Durchführung

von Reinigungsarbeiten problemlos abnehmen lässt.

- Achten Sie bei der Wahl des Montageorts darauf, dass es sich dabei um die Stelle handelt, an der das Wasser bei

Stillstand des Bootes am tiefsten ist.

3. Befestigen Sie nun den Filterkorb an der gewünschten Stelle.

- Befestigung auf einer Holzplatte: Nehmen Sie seetaugliche, aus rostfreiem Stahl gefertigte, selbstschneidende

Schrauben zur Hand und befestigen Sie den Filterkorb auf der Holzplatte.

- Befestigung auf Metall- oder Glasfaseroberächen: Nehmen Sie zunächst einmal ein Stück Holz als Unterlage zur

Hand, bringen Sie es an der Montageäche an und befestigen Sie dann den Filterkorb auf der Holzplatte.

4. Schließen Sie einen geeigneten Schlauch an den Auslassstutzen an und sichern Sie ihn mit einer seetauglichen, aus

rostfreiem Stahl gefertigten Schelle.

- Achten Sie darauf, dass der Durchmesser des Schlauchs für diese Art der Pumpe geeignet ist. Die Verwendung

eines Schlauchs mit zu kleinem Durchmesser zieht zwar keinerlei Schäden an der Pumpe nach sich, wirkt sich aber

nachteilig auf den Durchuss bzw. die Fördermenge aus.

- Wir empfehlen, einen gegen Abknicken geschützten Schlauch zu verwenden.

Bedienungsanleitung

Bilgenpumpe mit Sensor 12 V, 3,5 A, 3028 l/h

Best.-Nr. 2386388

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine automatische Bilgepumpe, die keinen Schwimmerschalter benötigt. Die Pumpe

bzw. das darin verbaute Laufrad schaltet sich alle zweieinhalb Minuten etwa eine halbe Sekunde lang ein. Stellt der elektroni-

sche Sensor einen Kontakt mit Wasser fest, bleibt die Pumpe so lange in Betrieb, bis das Wasser abgepumpt ist. Das Produkt

ist ausschließlich für die Verwendung mit Süß- oder Salzwasser geeignet.

HINWEIS

• Das Produkt bzw. dessen Gehäusekomponente entspricht der Schutzart IPX8, wodurch es für die Verwendung

in Außenbereichen geeignet ist.

• Das Produkt ist wasserdicht verschlossen und für den Betrieb unter Wasser vorgesehen.

• Lesen Sie sich die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise sorgfältig durch.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt

für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Darüber hinaus kann eine

ungeeignete Benutzung Kurzschlüsse, Brände oder andere Gefahren verursachen. Lesen Sie sich die Bedienungsanleitung

sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an

Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Pro-

Lieferumfang

• Pumpe

• Rückschlagventil

• Sicherungsmutter

• Rohrverbindung

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link herunter oder www.conrad.com/downloads

scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Drei-

eck weist auf wichtige Informationen in dieser

Bedienungsanleitung hin. Lesen Sie diese In-

formationen immer aufmerksam.

Dieses Produkt ist nach Schutzklasse III gefer-

tigt.

Nehmen Sie das Produkt nicht in Umgebun-

gen, die entzündliche Dämpfe aufweisen, in

Betrieb.

Das Pfeilsymbol weist auf besondere Informati-

onen und Empfehlungen zur Bedienung hin.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung

sorgfältig durch und beachten Sie insbe-

sondere die Sicherheitshinweise. Sollten

Sie die in dieser Bedienungsanleitung

aufgeführten Sicherheitshinweise und In-

formationen für einen ordnungsgemäßen

Gebrauch nicht beachten, übernehmen wir

keine Haftung für daraus resultierende Per-

sonen- oder Sachschäden. Darüber hinaus

erlischt in solchen Fällen die Gewährleis-

tung/Garantie.

a) Allgemeine Hinweise

• -Das Produkt ist kein Spielzeug. Halten Sie es von Kin

dern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos

liegen. Dieses könnte andernfalls für Kinder zu einem

gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen,

starken Erschütterungen, Lösungsmitteln sowie brenn-

baren Gasen und Dämpfen.

• -Setzen Sie das Produkt keiner mechanischen Beanspru

chung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen

Sie das Produkt außer Betrieb und schützen Sie es vor

unbeabsichtigter Verwendung. Der sichere Betrieb ist

nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- -über einen längeren Zeitraum unter ungünstigen Um

gebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße,

Schläge oder sogar das Herunterfallen aus geringer

Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel

in Bezug auf die Arbeitsweise, die Sicherheit oder den

Anschluss des Geräts haben.

• -Lassen Sie Wartungs-, Änderungs- und Reparaturarbei

ten ausschließlich von einer Fachkraft bzw. einer zuge-

lassenen Fachwerkstatt ausführen.

• -Sollten Sie noch Fragen haben, die in dieser Bedie

nungsanleitung nicht beantwortet wurden, wenden Sie

sich an unseren technischen Kundendienst oder anderes

Fachpersonal.

b) Angeschlossene Geräte

• -Beachten Sie auch die Sicherheits- und Bedienungshin

weise der übrigen Geräte, die an dieses Produkt ange-

schlossen sind.

c) Produkt

WARNHINWEIS!

• Verwenden Sie die Pumpe unter keinen Umständen für

die Förderung von Benzin, Erdölerzeugnissen, Lösungs-

mitteln, Verdünnern und SÄMTLICHEN anderen leicht

entzündlichen Flüssigkeiten.

• -Nehmen Sie das Produkt nicht in Umgebungen, die ent

zündliche Dämpfe aufweisen, in Betrieb.

WICHTIG!

• Das Produkt ist ausschließlich für die Verwendung mit Süß- oder Salzwasser geeignet.

• Von der Verwendung mit Benzin, Diesel, Öl oder sonstigen gefährlichen, ätzenden, korrosiven oder entzündli-

chen Flüssigkeiten ist UNBEDINGT ABZUSEHEN.

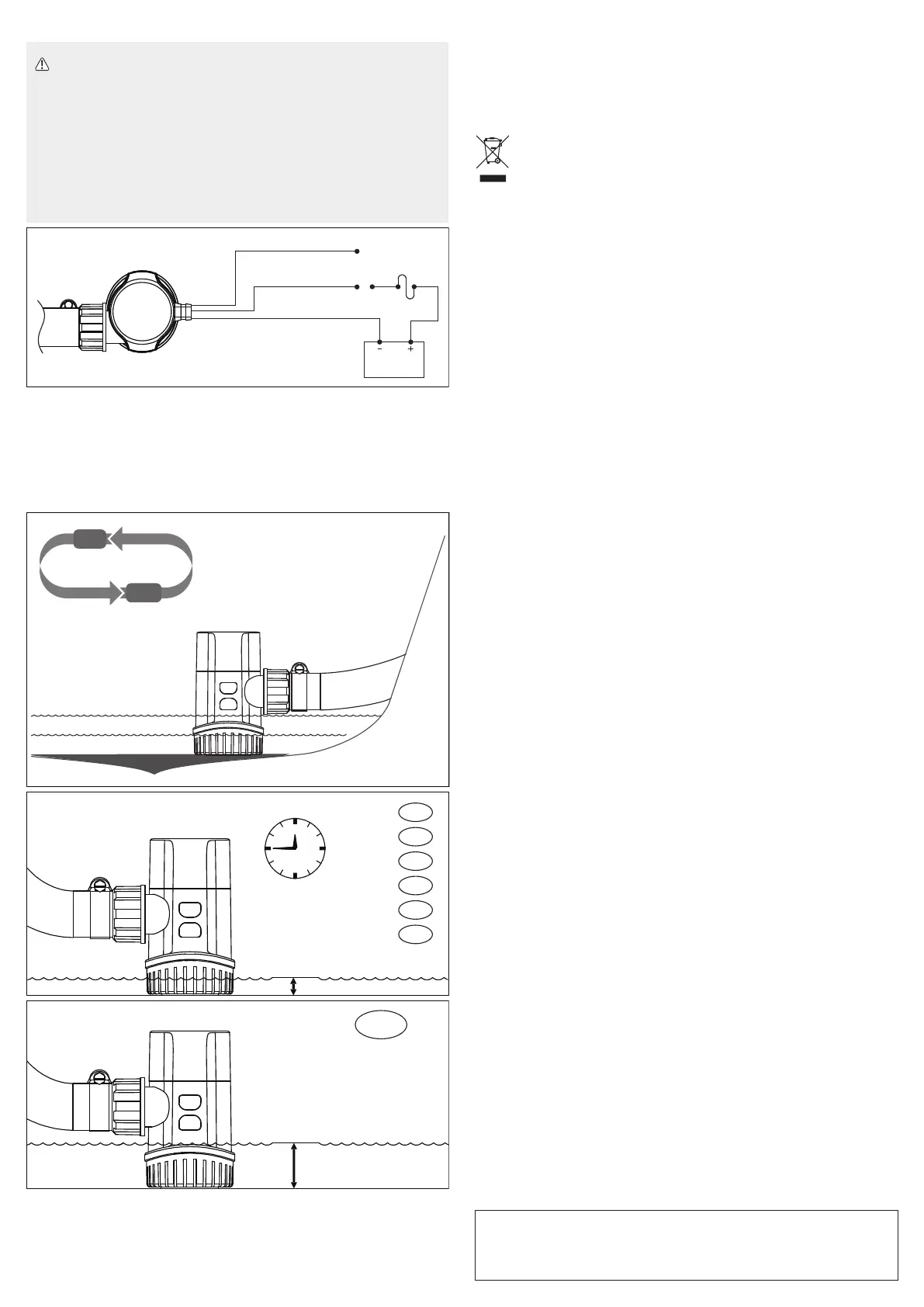

Verdrahtung

WICHTIG!

• Die dem Produkt zugeführte Spannung darf nicht mehr als 12 V/DC betragen. Höhere Spannungen können

irreparable Schäden an der Pumpe nach sich ziehen.

• -Um einer Elektrolyse und Rostbildung an den Drahtanschlüssen vorzubeugen, müssen sämtliche der Drah

tenden und Anschlussklemmen oberhalb des höchstmöglichen Wasserstandes befestigt und anschließend mit

qualitativ hochwertigem, seetauglichem Dichtungsmittel versiegelt werden.

• Verbauen Sie eine Sicherung, die hinsichtlich ihres Typs und ihrer Spezikationen für das Produkt geeignet ist.

Bei Nichtbeachtung kann es zu Betriebsstörungen kommen, die die Entstehung eines Brandes sowie Sach- und/

oder Personenschäden nach sich ziehen können.

• Trennen Sie das Produkt vor dem Anschließen elektrischer Komponenten oder der Durchführung von Wartungs-

arbeiten stets von der Stromversorgung.

• Führen Sie niemals Ihre Finger oder einen Fremdkörper in den Einlass des Pumpenlaufrades.

12 V/DC

Handbetrieb: Brauner Draht

Automatikbetrieb: Braun-

weißer Draht Sicherung

Minuspol: Schwarzer Draht

Bedienung

a) Automatikbetrieb

• Erreicht das Wasser einen Pegel von 3,8 cm, schaltet sich die Pumpe automatisch ein. Sinkt das Wasser auf einen Pegel

von 2 cm, schaltet sich die Pumpe automatisch wieder aus.

• Die Pumpe schaltet sich alle zweieinhalb Minuten etwa eine halbe Sekunde lang ein:

- Bei einem Kontakt mit Wasser bleibt die Pumpe so lange in Betrieb, bis der Wasserstand auf unter 2 cm gesunken ist.

- Steigt das Wasser innerhalb des Intervalls (zweieinhalb Minuten) auf einen Pegel, der über 3,8 cm liegt, schaltet sich

die Pumpe umgehend automatisch ein und bleibt so lange in Betrieb, bis der Wasserstand auf unter 2 cm gesunken ist.

2 cm 2.5 minutes OFF

3,8 cm – 0,5 Sekunden EIN

2 cm – 2,5 Minuten AUS

Eingeschaltet

Aus

2 cm

2,5 min

0,5 s

2,5 min

0,5 s

2,5 min

Eingeschaltet

Aus

Eingeschaltet

b) Handbetrieb

Im Handbetrieb wird die Pumpe durch einen mechanischen Schalter ein- bzw. ausgeschaltet.

Wartung und Lagerung

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden

am Gehäuse und zu Fehlfunktionen führen können.

• Überprüfen Sie regelmäßig die elektrischen Leitungen und Anschlüsse.

• Beseitigen Sie jegliche Art von Schmutz, der sich in dem Filterkorb, den Pumpenkammern und dem Laufrad angesammelt

hat.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende

seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen

Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung/-strom 12 V/DC, 3,5 A ....................

Sicherung ............................................. 6 A

Schutzklasse III ........................................

Schutzart IPX8 ..............................................

Trockenlaufsicherung ja ...........................

Zündschutz ja ...........................................

Betriebszyklus mit Unterbrechungen ......................................

Selbstansaugend ja ..................................

Flüssigmedium Süßwasser, Salzwasser .....................................

Temperatur des Flüssigmediums max. +43 ºC ..........

Förderhöhe (max.) 3 m ................................

Tauchtiefe (max.) 2 m ..................................

Korngröße (max.) 2,1 mm .................................

Zuleitung Länge: 1 m, ø1,024 mm (18 AWG) ...............................................

Fördermenge 3028 l/h ........................................

Schlauchanschluss ø19 mm (3/4"), ø29 mm (1 1/8") ...............................

Betriebs-/Lagertemperatur 0 bis +40 ºC ....................

Abmessungen (B x H x T) 70 x 110 x 132 mm ....................

Gewicht 345 g .................................................

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung

in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,

auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
