Side 1/8
1
Bedienungsanleitung
Entlötkolben
Best.-Nr. 2521200
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen Entlötkolben mit Stößel, der zum Ansaugen von geschmol-
zenem Lötzinn verwendet wird.
Für mehr Sicherheit während des Gebrauchs wurde das Produkt zudem mit einem geerdeten Netzkabel
versehen, das direkt an eine geeignete Netzsteckdose angeschlossen wird.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-
ren.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.
2 Lieferumfang
■Produkt
■3 x Spitzen (ø1, ø1.5, ø2 mm)
■Reinigungsstift
■Ständer
■Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter herunter oder scannenwww.conrad.com/downloads
Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektri-
schen Schlag führen kann.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Zuerst lesen!
■Dieses Gerät kann von Kindern ab 8Jahren und Personen
mit eingeschränktem physischem, sensorischem oder geis-
tigem Leistungsvermögen oder einem Mangel an Erfah-
rung und Fachkenntnis verwendet werden, wenn sie unter
Aufsicht stehen oder Anweisungen hinsichtlich der siche-
ren Verwendung des Geräts erhalten haben und die damit
verbundenen Gefahren kennen.
■Kinder dürfen mit diesem Produkt nicht spielen.
■Reinigungs- und Wartungsarbeiten dürfen von Kindern nur
dann vorgenommen werden, wenn sie dabei unter ständi-
ger Aufsicht stehen.
■WARNUNG – Dieses Werkzeug muss bei Nichtgebrauch
in seinen Ständer gelegt werden.
■VORSICHT – Das Werkzeug wird sehr heiß. Mögliche Ver-
brennungsgefahr!
5.2 Allgemein
■Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann
bzw. einer Fachwerkstatt durchführen.
5.3 Handhabung
■Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
5.4 Betriebsumgebung
■Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
■Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt
zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb
nehmen.
5.5 Bedienung
■Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,
wenden Sie sich an einen Fachmann.
■Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu
reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.6 Netzkabel
Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich
Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Le-
bensgefahr durch Stromschlag!
■Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
■Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen oder von
dieser getrennt werden.
■Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Ziehen Sie ihn
stets mit den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
■Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
■Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
■Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten beschädigt
oder mechanischen Beanspruchungen ausgesetzt wird.
■Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große
Kälte.
■Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel
beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
■Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.
– Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Siche-
rungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel in Betrieb.
■Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werkstatt oder
einer ähnlich qualifizierten Person ausgetauscht werden, um jegliche Gefährdungen zu vermeiden.
■Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschä-
digt wird.
■Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen kann. Bei
Nichtbeachtung besteht Verletzungsgefahr.
5.7 Arbeitssicherheit
■Es sollte eine ausreichende Beleuchtung vorhanden sein.
■Achten Sie darauf, dass während der Arbeit für eine ausreichende Belüftung gesorgt ist. Löt- und
Flussmitteldämpfe können gesundheitsschädlich sein.
■Waschen Sie sich nach der Arbeit mit Lötzinn gründlich Ihre Hände. Dies gilt vor allem bei der Ver-
wendung von bleihaltigem Lötzinn.
■Nehmen Sie entlötete Legierungen nicht in den Mund. Unterlassen Sie während des Entlötens das
Essen und Trinken.
■Tragen Sie bei der Arbeit stets geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lötzinn,
Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!
2

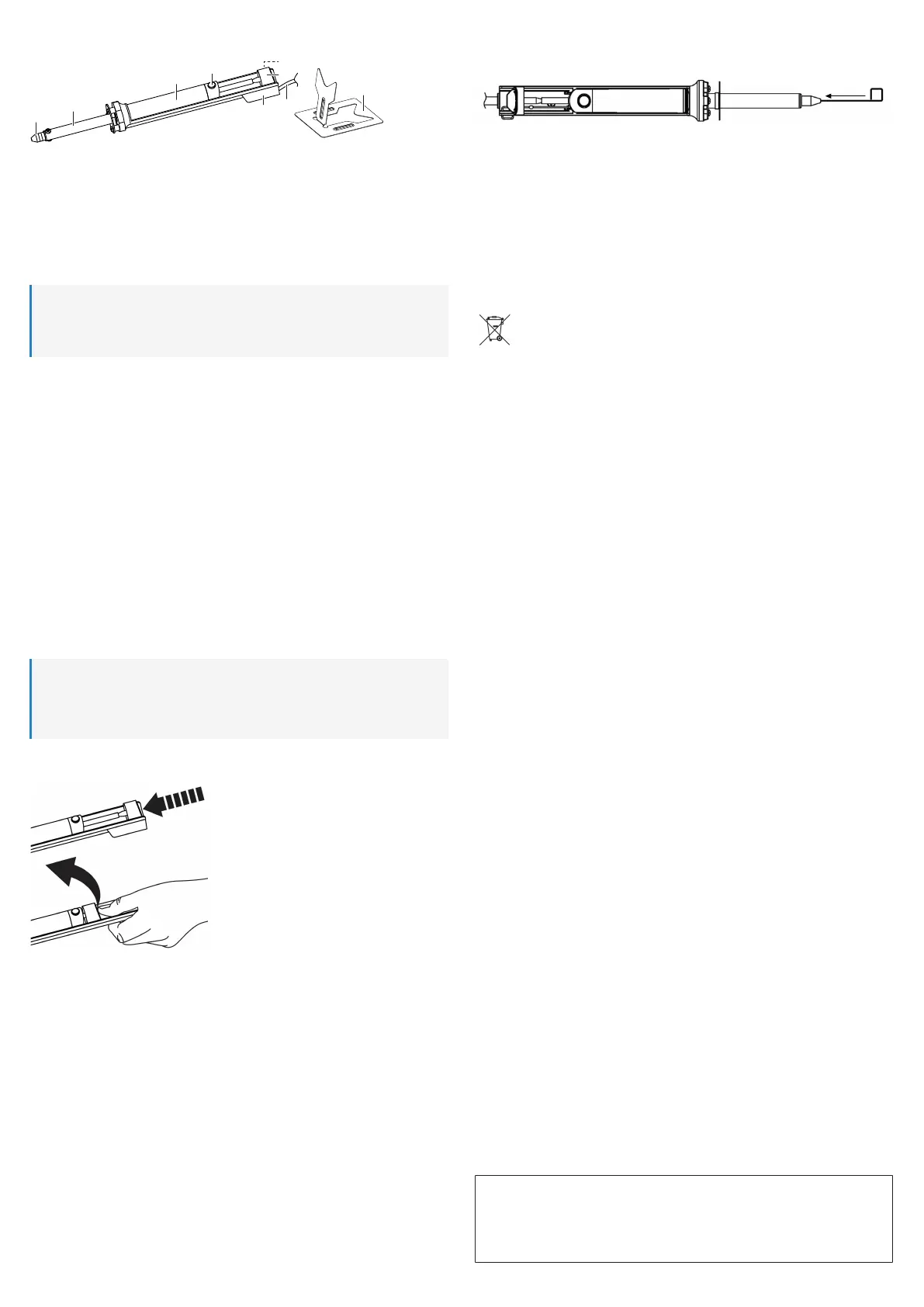

6 Produktübersicht
12
345
6
78
9
1 Tipps 2 Zylinder
3 Auffangbehälter 4 Entriegelungsknopf
5 Aufbewahrungsschlitz für Reinigungsstift 6 Stößel
7 Griff 8 Netzkabel
9 Ständer
7 Betrieb
Wichtig:
■Überhitzen Sie die Leiterplatte und/oder hitzeempfindliche Bauteile nicht.
■Dieses Produkt ist nicht ESD-sicher.
■Lassen Sie das Produkt während des Gebrauchs oder beim Abkühlen nicht unbeaufsichtigt.
Voraussetzungen:
a
a
a
aa Der Zylinder wird so eingesetzt, dass der Entriegelungsknopf nach außen zeigt.(3) (4)
a
a
a
aa Eine passende Spitze ist bereits aufgeschraubt worden.(1)
1. Schließen Sie das Netzkabel an eine Netzsteckdose an.(8)
2. Stellen Sie das Gerät auf den Ständer und warten Sie 5 Minuten, bis die Spitze die Betriebstempe-(9)
ratur erreicht hat.
3. Drehen Sie die Leiterplatte so, dass die Anschlussdrähte nach oben zeigen und befestigen Sie sie
dann auf einer geeigneten Arbeitsfläche.
4. Drücken Sie den Stößel ganz nach unten, bis er mit einem „Klick“ einrastet.(6)
5. Schmelzen Sie das Lötzinn um den Anschluss herum und drücken Sie dann auf den Auslöseknopf
(4), um ihn anzusaugen.
àFalls erforderlich, wiederholen Sie die Schritte 5 - 8.
àWiederholen Sie diesen Schritt mit allen Lötstellen, bis das Bauteil entfernt werden kann.
6. Wischen Sie die Spitze mit dem Messingdraht zum Reinigen der Lötspitze sauber.
7. Trennen Sie das Gerät von der Stromversorgung und lassen Sie es auf dem Ständer abkühlen, bevor
Sie es zum Aufbewahren wegstellen.
8 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-
ren.
– Tauchen Sie das Produkt nicht in Wasser.
8.1 Entleeren des Auffangbehälters
Der Stößel ist federbelastet, entfernen Sie ihn mit Vorsicht.
Voraussetzungen:
a
a
a
aa Das Produkt ist von der Stromversorgung getrennt.
a
a
a
aa Alle Heizelemente sind vollständig abgekühlt.
1. Drücken Sie den Stößel ganz nach unten und trennen Sie den Auffangbehälter vom Griff (6) (3) (7).
2. Entleeren des Auffangbehälters.
3. Führen Sie die oben genannten Schritte in umgekehrter Reihenfolge durch, um den Auffangbehälter
wieder am Griff zu befestigen.
8.2 Reinigungsstift
Geschmolzenes Lötzinn kann im Inneren des Metallzylinders schnell abkühlen und dann zu einem Ver-
schluss führen.
Voraussetzungen:
a
a
a
aa Alle Heizelemente sind vollständig abgekühlt.
1. Ziehen Sie nach jeder Verwendung den Stecker aus der Steckdose, halten Sie das Werkzeug mit der
Spitze nach oben, führen Sie dann den Reinigungsstift in die Spitze ein und drücken Sie festsitzende
Lötzinnreste heraus.
2. Schieben Sie den Reinigungsstift zurück in seinen Aufbewahrungsschlitz .(5)
8.3 Entlötspitze
Reinigen Sie die Spitze nach jedem Gebrauch mit einem speziellen Reinigungsdraht aus Messing für Löt-
spitzen.
9 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen
mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses
Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen
ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-
fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-
kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle
vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-
ten verpflichtet. Conrad stellt Ihnen folgende Rückgabemöglichkeiten zur Verfügung (weiterekostenlose
Informationen auf unserer Internet-Seite):
■in unseren Conrad-Filialen
■in den von Conrad geschaffenen Sammelstellen
■in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und
Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-
antwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe
und das Altgeräte-Recycling gelten.
10 Technische Daten
Eingangsspannung................................. 230 V/AC 50 Hz
Stromverbrauch...................................... 30 W
ESD-sicher ............................................. Nein
Heiztemperatur....................................... max. 440 °C
Aufheizzeit.............................................. ca. 5 min bis 350 °C
Kabellänge.............................................. ca. 1,3 m
Betriebs-/Lagerbedingungen .................. 0 bis +40 ºC, 40 – 90 % rF (nicht kondensierend)
Abmessungen (L x B x H)....................... 273 x 42 x 34 mm
Gewicht................................................... 280 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2521200_V1_0422_dh_mh_de 482853515 I1/O1 en

Produkt Specifikationer

Mærke: Toolcraft
Kategori: Pomp
Model: TO-7563600

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft TO-7563600 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Pomp Toolcraft Manualer

Toolcraft

Toolcraft TO-7159158 Manual

14 August 2024
Toolcraft

Toolcraft TO-7563600 Manual

13 August 2024
Toolcraft

Toolcraft TO-7159155 Manual

12 August 2024
Toolcraft

Toolcraft TO-7159134 Manual

12 August 2024
Toolcraft

Toolcraft TO-7159131 Manual

11 August 2024
Toolcraft

Toolcraft TO-7159152 Manual

11 August 2024
Toolcraft

Toolcraft TO-7159140 Manual

11 August 2024
Toolcraft

Toolcraft TO-7159146 Manual

10 August 2024
Toolcraft

Toolcraft TO-7159143 Manual

9 August 2024
Toolcraft

Toolcraft TO-7159149 Manual

9 August 2024

Pomp Manualer

Nyeste Pomp Manualer

T.I.P.

T.I.P. Clean Jet 800 Plus Manual

12 Januar 2025
JANDY

JANDY JCP07-3AT-S Manual

11 Januar 2025
Güde

Güde INOX 100/24 Manual

11 Januar 2025
Vivaria

Vivaria Vario N-3000 Manual

11 Januar 2025
MSW

MSW -FM-N-53 Manual

4 Januar 2025
MSW

MSW -OP-56-DC Manual

4 Januar 2025
MSW

MSW -PUMP CLEAN 100 Manual

4 Januar 2025
Simpson

Simpson SCP71008 Manual

2 Januar 2025
Testo

Testo 565i Manual

1 Januar 2025
Sauermann

Sauermann Delta Manual

1 Januar 2025
