Side 1/4

Quick Start Guide

Guía de Inicio Rápido / Guide de démarrage rapide /

Schnellstartanleitung / Guida d’avvio rapido

Purchased product may diﬀer from image.

El producto comprado puede diferir de la imagen.

Le produit acheté peut diﬀérer de l’image.

Das gekaufte Produkt kann von der Abbildung abweichen.

Il prodotto acquistato potrebbe diﬀerire da quello illustrato.

N052-024

N052-P24

N052-048

N252-024

N252-024-6A

N252-024-6A-OF

N252-P24

N252-P24-WH

N252-048

Patch Panels

Paneles de Conexiones

Panneau de brassage

Patchfelder

Pannelli di raccordo

Cat5/5e/6/6a 110-Type UTP

Cat5/Cat5e/Cat6/Cat6a Tipo 110 UTP

Cat5/5e/6/6a 110-Type UTP

Cat5/5e/6/6a 110-Typ UTP

UTP di Cat 5/5e/6/6a Tipo 110

Installation

Instalación / Installation / Installation / Installazione

22-24 AWG

Avoid gaps

Evite espacios

Évitez les espaces

Vermeiden Sie Lücken

È opportuno assicurarsi di non lasciare spazi vuoti

Wrap strap around cables.

Enrolle la cinta alrededor de los cables.

Enroulez la sangle autour des câbles.

Wickeln Sie die Kabelbinder um die Kabe.

Avvolgere la cinghia intorno ai cavi.

Figure 1: T568A/B Wiring Scheme

Figura 1: Esquema de Cableado T568A/B

Figure 1 : Schéma de câblage T568A/B

Abbildung 1: T568A/B Verdrahtungsschema

Figura 1: Schema di cablaggio T568A/B

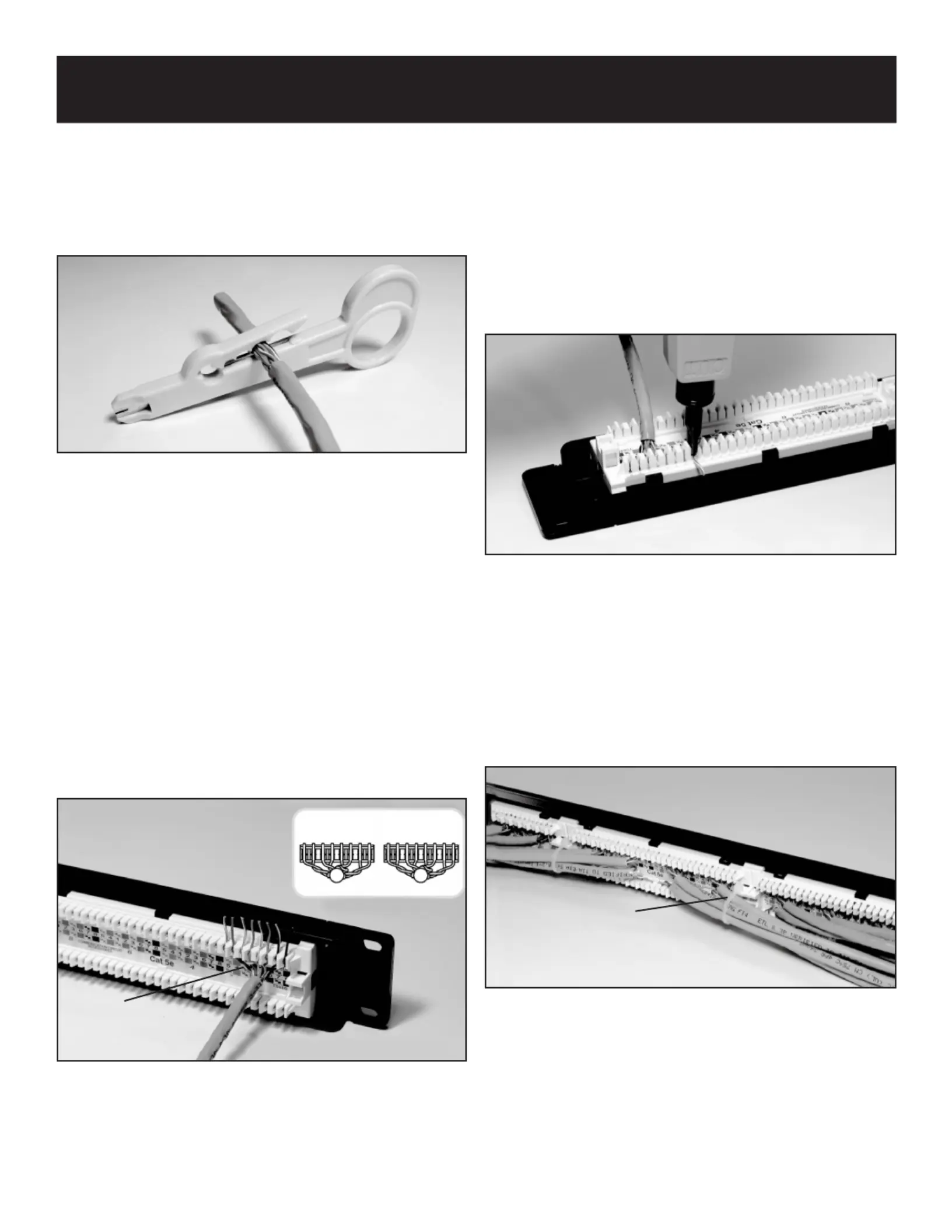

1 Strip the cable jacket approximately 1.25 in. (30 mm).

Pele el forro del cable aproximadamente 30 mm [1.25”].

Dénudez la gaine du câble sur environ 1,25 pouces (30 mm).

Ziehen Sie die Kabeljacke etwa 1,25 Zoll (30 mm) ab.

Spellare la guaina del cavo di circa 1,25 pollici. (30 mm).

3 Use a 110 impact tool for termination.

Note: Set the tool to the “Low Impact” setting.

Para el acabado use una herramienta de impacto 110.

Nota: Ajuste la herramienta en “Low Impact” [Bajo impacto].

Utilisez un outil à percussion 110 pour la terminaison.

Remarque : réglez l’outil sur le paramètre « faible impact ».

Verwenden Sie für den Abschluss ein 110 Schlagwerkzeug.

Hinweis: Stellen Sie das Werkzeug auf die Einstellung „Low Impact“.

Utilizzare uno strumento di punzonatura a impatto 110 per la terminazione.

Nota: impostare lo strumento su “ Basso impatto”.

2 Seat each wire according to the wiring scheme shown in

Figure 1. Ensure the untwisted length is as short as possible.

Avoid overlapping one pair over the others.

Note: 110 punchdown orientation may vary by model.

Asiente cada cable según el esquema de cableado mostrado en la Figura 1.

Asegúrese de que la longitud destorcida sea lo más corta posible. Evite

traslapar un par sobre otro.

Nota: La orientación de la inserción a presión 110 puede variar según el modelo.

Fixez chaque ﬁl conformément au schéma de câblage illustré ﬁgure 1. Veillez à

ce que la longueur non torsadée soit aussi courte que possible. Évitez de

superposer une paire sur les autres.

Remarque : L’orientation de la perforation 110 peut varier selon le modèle.

Setzen Sie jedes Kabel gemäß dem in Abbildung 1 gezeigten

Verdrahtungsschema. Achten Sie darauf, dass die unverdrehte Länge so kurz

wie möglich ist. Vermeiden Sie das Überlappen eines Kabelpaares mit anderen.

Hinweis: Die 110 Punchdown-Ausrichtung kann je nach Modell variieren.

Posizionare ciascun ﬁlo seguendo lo schema di cablaggio mostrato nella Figura

1. Assicurarsi che la lunghezza non intrecciata sia la più corta possibile. Non

sovrapporre una coppia all’altra.

Nota: l’orientamento della punzonatura 110 può variare a seconda del modello.

4 In order to maintain stable performance, ensure the cable

bundles are secured with the attached straps.

Para mantener un rendimiento estable, garantice que los grupos de cables

estén asegurados con las cintas adjuntas.

Aﬁn de maintenir des performances stables, assurez-vous que les faisceaux de

câbles sont ﬁxés à l’aide des sangles attachées.

Um eine stabile Performance zu gewährleiste n, stellen Sie sicher, dass die

Kabelbündel mit den angebrachten Kabelbindern gesichert sind.

Per garantire prestazioni stabili nel tempo, occorre assicurarsi che i fasci di cavi

siano saldamente ﬁssati con le cinghie accluse.

T568A

W/BL

W/GN

W/OR

W/BR

W/BL

W/OR

W/GN

W/BR

T568B

Produkt Specifikationer

Mærke:	Tripp Lite
Kategori:	Kabler til computere og periferiudstyr
Model:	N252-024-HU
Bredde:	482.6 mm
Dybde:	87.1 mm
Højde:	22.9 mm
Vægt:	680 g
Produktfarve:	Sort
Pakkevægt:	680 g
Pakkedybde:	502.9 mm
Pakkebredde:	96.5 mm
Pakkehøjde:	38.1 mm
Materiale:	Metal
Certificering:	TAA, GSA
Bæredygtighedscertifikater:	RoHS
Hovedkassen højde (udvendigt):	266.7 mm
Hovedkassens længde (udvendigt):	530.9 mm
Hovedkassens bruttovægt (udvendigt):	2270 g
Hovedkassens bredde (udvendigt):	297.2 mm
Oprindelsesland:	Taiwan
Stik:	RJ-45
Produkter pr. hovedkasse (udvendigt):	14 stk
Montering:	Reolmontering
Hovedkasse (udvendig) GTIN (EAN/UPC):	10037332160567
Understøttede kabeltyper:	Cat6
Porte, antal:	24
Rackkapacitet:	0.5U
