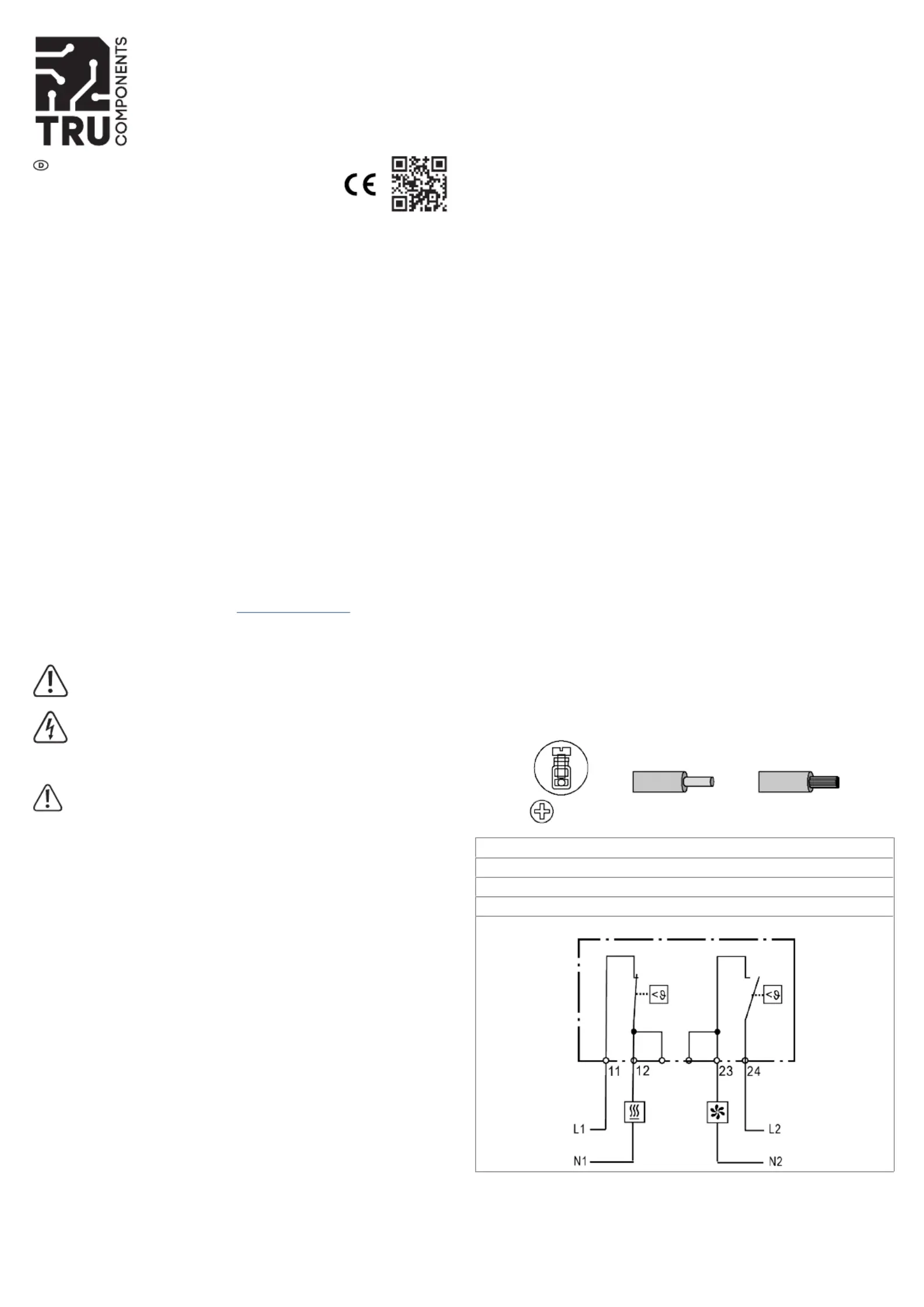

Side 1/4

Bedienungsanleitung

Thermostat

Best.-Nr. 2632499 (Heizen & Kühlen)

Best.-Nr. 2632500 (Kühlen)

Best.-Nr. 2632501 (Heizen)

1 Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um einen Thermostat, der zur Regelung von Heizgeräten, Kühlgeräten,

Filterlüftern und Wärmetauschern verwendet wird.

Das Produkt kann auch als Schaltkontakt für Signalgeräte verwendet werden, die als Niedrig- oder

Hochtemperaturalarm dienen.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-

schädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-

ren.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das

Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-

le Rechte vorbehalten.

2 Lieferumfang

■

Produkt

■

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter herunter oder scannenwww.conrad.com/downloads

Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektri-

schen Schlag führen kann.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-

dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-

nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch

nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen

oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-

rantie.

5.1 Allgemein

■

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-

fährlichen Spielzeug werden.

■

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich

an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann

bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

■

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer

Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

■

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen

und Lösungsmitteln.

■

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

■

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

■

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,

wenden Sie sich an einen Fachmann.

■

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen

Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu

reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Elektroinstallation

WARNUNG!Gefahr für die Sicherheit!

Der Einbau und Anschluss dieses Produkts darf nur durch Personen erfolgen, die entsprechende Kennt-

nisse und praktische Erfahrung im Umgang mit Elektroinstallationen vorweisen können! *)

Durch eine unsachgemäße Installation riskieren Sie:

■

Ihr eigenes Leben.

■

das Leben desjenigen, der das elektrische Gerät in Betrieb nimmt.

■

beträchtliche Sachschäden, z. B. durch einen Brand

■

die persönliche Haftung für Personen- und Sachschäden

Wenden Sie sich daher stets an einen Elektroinstallateur!

*) Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere Fachkenntnisse in den folgenden Bereichen erforderlich:

■

Die anzuwendenden „fünf Sicherheitsregeln“: Freischalten (Trennen von der Spannungsversorgung);

Gegen Wiedereinschalten sichern; Spannungsfreiheit allpolig feststellen; Erden und Kurzschließen;

Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

■

Einsatz von geeigneten Werkzeugen, Messgeräten und persönlicher Schutzausrüstung, sofern dies

erforderlich ist

■

Auswertung von Messergebnissen

■

Verwendung von elektrischem Installationsmaterial, um die Voraussetzungen für eine sichere Tren-

nung von der Spannungsversorgung zu gewährleisten

■

IP-Schutzarten

■

Anbringung elektrischer Isoliermaterialien

■

Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden An-

schlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen usw.)

Sollten Sie auch nur in einem der oben genannten Bereiche nicht über ausreichend Kenntnisse verfügen,

sollten Sie sowohl von der Montage als auch vom eigenständigen Anschließen unbedingt absehen und

einen Fachmann beauftragen.

5.6 Installation

■

Beim Einsatz in Heizanwendungen sollte das Produkt im oberen Bereich des Gehäuses, möglichst

weit entfernt von Heizungen oder anderen wärmeerzeugenden Bauteilen, installiert werden.

■

Beim Einsatz in Kühlanwendungen sollte das Produkt im unteren Bereich des Gehäuses, möglichst

weit entfernt vom Kühlgerät, installiert werden.

■

Clipmontage auf 35-mm-DIN-Schienen gemäß der Norm EN50022.

6 Produkt

Die Betriebssicherheit des Thermostaten ist durch eine Funktionsprüfung sicherzustellen.

■

Die Lüftungsöffnungen des Temperaturreglers dürfen zu keiner Zeit abgedeckt werden.

■

Die auf dem Produkt angegebenen technischen Daten (Spannung und Stromstärke) dürfen nicht

überschritten werden!

■

Beachten Sie den Betriebstemperaturbereich analog zum Abschnitt: .Technische Daten [ 2]}

7 Übersicht

0,5 Nm 1 x 2,5 mm² 1 x 1,5 mm²

Litze

Volldraht

Best.-Nr.: 2632499

Thermostat mit zwei Funktionen:

Kühlen: Normalerweise geöffneter Kontakt

Heizen: Normalerweise geschlossener Kontakt

Best.-Nr.: 2632500 Best.-Nr.: 2632501

Normalerweise geöffneter Kontakt Normalerweise geschlossener Kontakt

Kühlen Heizen

8 Kontaktausführungen

a) (Schaltkontakt öffnet bei steigender Temperatur)Normalerweise geschlossener Kontakt

b) (Schaltkontakt schließt bei steigender Temperatur)Normalerweise geöffneter Kontakt

c) (Kombination von a) und b))Kombination

9 Einstellungsempfehlungen

Die Hysterese (Schaltdifferenz) der Temperaturregelung sollte berücksichtigt werden:

a), b) und c) 7 K ±4 K (Kelvin).

Um den tatsächlichen Sollwert des normalerweise geschlossenen Kontakts und des Wechselkontakts

(beim Verwenden als normalerweise geschlossener Kontakt) zu bestimmen, ist die maximale Nennhyste-

rese zur erforderlichen Mindestbetriebstemperatur zu addieren:

Beispiel für a):

Erforderliche Mindesttemperatur im Gehäuse:

Hysterese der Temperaturregelung:

Sollwert am Einstellknopf:

5 °C

+ 11 K (7 K ±4 K)

16 °C

10 Reinigung

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische

Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-

ren.

– Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie das Produkt von der Stromversorgung.

2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.

3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

11 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen

mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses

Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen

ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-

fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-

kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei

aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle

vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-

ten verpflichtet. Conrad stellt Ihnen folgende Rückgabemöglichkeiten zur Verfügung (weiterekostenlose

Informationen auf unserer Internet-Seite):

■

in unseren Conrad-Filialen

■

in den von Conrad geschaffenen Sammelstellen

■

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und

Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-

antwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe

und das Altgeräte-Recycling gelten.

12 Technische Daten

Best.-Nr.: 2632499 2632500 2632501

Modell-Nr.: TC-ZR011 TC-FKS011NO TC-FKO011NC

Funktion Heizen / Kühlen Kühlen Heizen

Temperaturbereich 0 bis +60 °C

Hysterese (Schaltdifferenz) 7 K (±4 K)

Einstellgenauigkeit Gesamtbereich 7 K

Kontakt SPSD-1NC/1NO SPSD-1NO SPSD-1NC

Eingangsspannung/-strom 220 - 240 V/AC, 10 A

Max. Schaltleistung AC1 2400 VA

Max. Schaltleistung AC15 (230 V/AC) 240 VA

1-Phasen-Motorlast AC3 (230 V/AC) 1,1 kW

Ausschaltleistung DC1 (30/110/220) V (1/0,3/0,15) A

Minimale Schaltlast 500 mW (12 V / 10 mA)

Installation 35-mm-DIN-Schienen (EN50022)

Gehäusematerialien ABS/Graue Farbe

Standardkontaktmaterial 30%ige Silbermischung

Lebensdauer 100.000 Zyklen

Durchschlagsfestigkeit zwischen geöffneten

Kontakten

1500 V/AC

Drehmoment der Schraube 0,5 Nm

Max. Drahtstärke 2,5 mm

(Volldraht), 1,5 mm

(Litze)

Schutzklasse IP20

Betriebs-/Lagertemperatur -45 bis +80 °C

Luftfeuchtigkeit bei Betrieb/Aufbewahrung ≤ 90 % rF

Abmessungen (B x H x T) / (mm) 50 x 67 x 46 33 x 60 x 43 33 x 60 x 43

Gewicht 77 g 40 g 40 g

13 Abmessungen

13.1 Best.-Nr.: 2632499

67 mm

50 mm

46 mm

13.2 Best.-Nr.: 2632500, 2632501

33 mm

60 mm

43 mm

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-

bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

*2632499, 2632500, 2632501_V1_0123_dh_mh_de 9007200017358347-1 I2/O1 en
