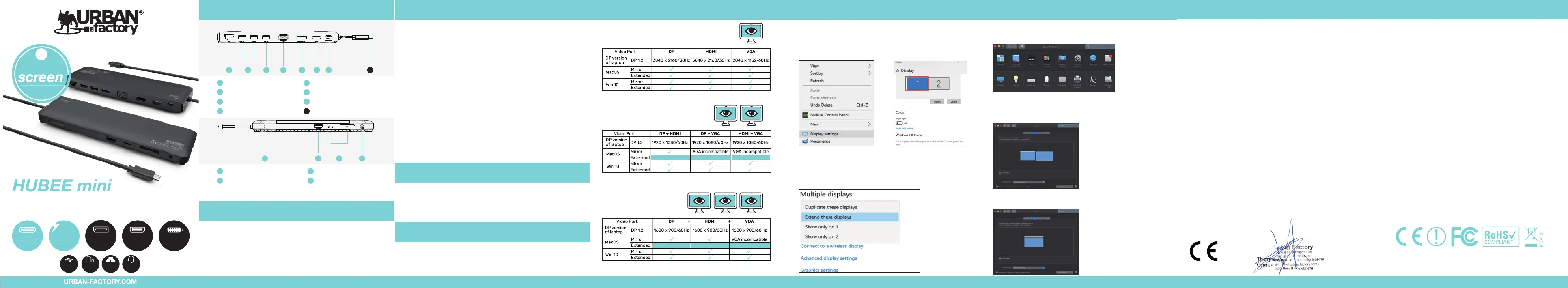

Side 1/2

100W

POWER

DELIVERY

DISPLAY

PORT

HDMI 4K VGA PORTTYPE-C

ETHERNETSD-MSD-TF

JACK 3.5

USB 3.0

USB 2.0

USB-C 4K DOCKING STATION MULTI-STREAM

Station d’accueil USB-C 4K Multi-flux

HUBEE mini

Multi-écran

MULTI

PRÉSENTATION SPÉCIFICITÉS TECHNIQUES

MODES D’AFFICHAGE

INSTALLATION DES PILOTES

(en cas de problème uniquement)

MODES D’AFFICHAGE (suite) RÉGLAGE DE L’AFFICHAGE (WINDOWS) RÉGLAGE DE L’AFFICHAGE (MAC OS)

PRÉ-REQUIS SYSTÈME

Port RJ45

Gigabits Ethernet

Display Port

4K 2160*3840 (30Hz)

Port HDMI

4K 2160*3840 (30Hz)

Port USB-C (entrée)

Courant passant jusqu’à 100W

Port de connexion USB-C

Upstream

2 X USB-A 2.0

480 Mbps

USB-A 3.0

5 Gbps

Port VGA

Full HD 1920*1080 (60Hz)

Indicateur LED

Alimentation ON/ OFF

• Window Os: Version 7 / 8 / 10 ou plus

• Mac Os: Version OS X / Os 11 ou plus

• Processeur Mac: Intel Core i7 ou plus / Mac M1 ou plus

• Mémoire (Ram): 4Gb ou plus

• Votre ordinateur doit avoir un port USB-C à fonctions complètes:

•Support PD 2.0 (Power Delivery)

•Support DP Alt Mode (Video Alternate Display)

** Les 2 lecteurs de carte ne peuvent pas être utilisés en même temps

Lecteurs de carte**

SD et Micro-SD

Port Jack 3.5mm

Audio et Microphone

USB-A 3.0

5 Gbps

5 6

1. Compatible avec un ordinateur USB 3.1 Gen 2 de type C.

(DP ALT MODE)

2. Prise en charge du port d'alimentation USB-C PD 3.0.

Charge de l'alimentation du portable jusqu'à 100 W.

3. Prise en charge des port DP V1.2x

Prise en charge des port HDM V1.4x

4. Prise en charge de l'affichage simple

DP ou HDMI jusqu'à 3840 * 2160p

VGA jusqu'à 2048 * 1152p

5. Prise en charge du double affichage

Jusqu'à 2048 * 1152p.

6. Prise en charge du triple affichage

Jusqu'à 1920 * 1080p.

7. Port intégré Gigabit Ethernet RJ-45 (10/100 Ethernet).

8. Prise Jack 3.5mm à 4 pôles

(sortie audio stéréo et microphone).

9. Lecteur de carte intégré SD V2.0 / SDHC jusqu'à 32 Go /

SDXC jusqu'à 2 To.

10. 2 ports USB 3.0 et 2 ports USB 2.0 pour la connectivité.

1. Clic droit sur le bureau puis selectionnez «Réglage de l’écran».

(fig 1)

2. Dans «Écran», selectionnez soit le Moniteur 1 ou 2 (ou 3).

(fig 2)

3. Cliquez sur «Écran multiple», selectionnez ensuite l’option qui

vous convient dans le menu déroulant pour configurer votre

affichage (fig 3).

ÉCRAN SIMPLE

DOUBLE ÉCRAN

Restriction du constructeur de l’ordinateur

* Le Port VGA n’est pas compatible en Mode Multi-écran sous MacOs

TRIPLE ÉCRAN

Restriction du constructeur de l’ordinateur

* Le Port VGA n’est pas compatible en Mode Multi-écran sous MacOs

Restriction du constructeur de l’ordinateur

Restriction du mode bureau étendu sous Mac Os.

Lorque 2 ou 3 écrans sont branchés sur la station d’accueil:

� Vous ne pourrez «étendre» votre bureau que sur 1 écran

� Les autres écrans pourront seulement répliquer l’affichage

Si vous observez un dysfonctionnement de votre station, vous pouvez

réinstaller les pilotes manuellement.

Lien de téléchargement: http://dl.iqs.link/drivers

Section: Home > PC Peripherals > USB DOCKING

Selectionnez: UMD04 (puis téléchargez Mac / PC)

fig 1

fig 3

fig 2

1. Allez dans «préférences systèmes» puis selectionnez

«Moniteurs». (fig 1)

2. Mode Bureau étendu:

Selectionnez l’onglet «disposition» puis réglez les écrans (fig 2).

2. Mode Miroir:

Cochez la case «mode miroir» puis réglez les écrans (fig 3).

fig 1

fig 2

fig 3

DÉCLARATION DE CONFORMITÉ

Par la présente, URBAN FACTORY déclare que la station d’accueil

TCD45UF est conforme aux exigences essentielles et aux autres

dispositions pertinentes de la directive 2014/53/UE.

Siège social : Urban Factory, 57 rue de la Convention 75015 Paris

FRANCE

Nom du produit : HUBEE MINI: USB-C DOCKING STATION MULTI

DISPLAY 4K WITH POWER DELIVERY 100W

Référence : TCD45UF

Auquel cette déclaration se rapporte est en conformité avec le(les)

document(s) normatif(s) européen(s) et international(aux) suivant(s).

Santé et sécurité (Directive 2014/53/EU Art. 3(1)(a))

Règlement 1907/2006 (REACH)

CEM (Directive 2014/30/EU)

- EN 55032 : 2015/ + A11:2020

- EN 55035: 2017

- EN IEC 61000-3-2:2019

- EN 61000-3-3:2013 + A1:2019

Par conformité à la(aux) norme(s) référencée(s), ce produit

observe les dispositions des normes énumérées ci-dessous.

- Directive Directive RoHS 2011/65/EU

PRÉCAUTIONS D’USAGE

1- Ne pas insérer un tournevis ou autres objets contondants dans

les moulures, ports, boutons ou aération de la station.

2- Ne pas demonter le boitier.

3- Ne pas jeter la station mais l’envoyer à un centre de recyclage.

4- Ne pas immerger ou mouiller.

5- Ne pas jeter dans le feu.

6- Ne pas utliser la station pour un autre usage que celui pour

lequel elle a été conçue.

7- Ne pas exposer au soleil.

8 - Ne pas laisser à la portée des enfants

Contact: info@urban-factory.com

Tel: +33 (0)1 45 78 45 78

Fait à Paris,

Nom et fonction du signataire

Thierry Zeitoun

Gérant

Le 11 Février 2021 par

100W

POWER

DELIVERY

DISPLAY

PORT

HDMI 4K VGA PORTTYPE-C

ETHERNETSD-MSD-TF

JACK 3.5

USB 3.0

USB 2.0

USB-C 4K DOCKING STATION MULTI-STREAM

Station d’accueil USB-C 4K Multi-flux

HUBEE mini

Multi-écran

MULTI

OVERVIEW TECHNICAL SPECIFICITIES

DISPLAY MODES

DRIVERS INSTALLATION

(in case of problem only)

DISPLAY MODES (next) DISPLAY SETTING (WINDOWS) DISPLAY SETTING (MAC OS)

SYSTEM PREREQUISITES

RJ45 Port

Gigabits Ethernet

Display Port

4K 2160*3840 (30Hz)

HDMI Port

4K 2160*3840 (30Hz)

USB-C Port (input)

100W Pass through Power

Connection USB-C Port

Upstream

2 X USB-A 2.0

480 Mbps

USB-A 3.0

5 Gbps

VGA Port

Full HD 1920*1080 (60Hz)

LED Indicator

Power ON/ OFF

• Window Os: Version 7 / 8 / 10 or higher

• Mac Os: Version OS X / Os 11 or higher

• Mac Processor: Intel Core i7 or higher / Mac M1 or higher

• Memory (Ram): 4Gb or higher

• Your computer must have a fully functional USB-C port:

•Support PD 2.0 (Power Delivery)

•Support DP Alt Mode (Video Alternate Display)

** The 2 card readers cannot be used at the same time

Card Reader**

SD & Micro-SD

Jack 3.5mm Port

Audio & Microphone

USB-A 3.0

5 Gbps

5 6

1. Compatible with USB 3.1 Gen 2 Type C computer.

(DP ALT MODE)

2. Support USB-C PD 3.0 power port.

Charges laptop power up to 100 W.

3. Support for DP V1.2x port

HDM V1.4x port support

4. Simple display support

DP or HDMI up to 3840 * 2160p

VGA up to 2048 * 1152p

5. Support dual display

Up to 2048 * 1152p.

6. Support for triple display

Up to 1920 * 1080p.

7. Built-in Gigabit Ethernet RJ-45 (10/100 Ethernet) port.

8. 4-pole 3.5mm jack socket

(stereo audio output and microphone).

9. Built-in SD V2.0 / SDHC card reader up to 32 GB /

SDXC up to 2TB.

10. 2 USB 3.0 ports and 2 USB 2.0 ports for connectivity.

1. Right click on the desktop then select "Display settings".

(fig 1)

2. In "Display", select either Monitor 1 or 2 (or 3).

(fig 2)

3. Click on "Multiple displays", then select the option that suits you

in the drop-down menu to setup your display (fig 3).

SINGLE SCREEN

DUAL SCREEN

* The VGA Port is not compatible in Multi-screen Mode under MacOs

TRIPLE SCREEN

Restriction du constructeur de l’ordinateur

* The VGA Port is not compatible in Multi-screen Mode under MacOs

Computer manufacturer restriction

Restriction of extended desktop mode on Mac Os.

When 2 or 3 screens are connected to the docking station:

� You will only be able to “extend” your desktop onto 1 screen

� The other screens can only replicate the display

If you notice a malfunction in your station, you can reinstall the drivers

manually.

Download link: http://dl.iqs.link/drivers

Section: Home> PC Peripherals> USB DOCKING

Select: UMD04 (then download Mac / PC)

fig 1

fig 3

fig 2

1. Go to "System Preferences" then select "Displays".

(fig 1)

2. Extended Desktop Mode:

Select the "Arrangement" tab then adjust the screens (fig 2).

2. Mirror Mode :

Check the "Mirror Display" box then adjust the screens (fig 3).

fig 1

fig 2

fig 3

DECLARATION OF CONFORMITY

URBAN FACTORY hereby declares that the TCD45UF Docking Station

complies with the essential requirements and other relevant provisions

of Directive 2014/53 / EU.

Headquarters: Urban Factory, 57 rue de la Convention 75015 Paris

FRANCE

Product Name: HUBEE MINI: USB-C DOCKING STATION MULTI

DISPLAY 4K WITH POWER DELIVERY 100W

Reference: TCD45UF

To which this statement relates is in conformity with the following

European and international normative document(s).

Health and Safety (Directive 2014/53 / EU Art 3 (1) (a))

Regulation 1907/2006 (REACH)

EMC (Directive 2014/53 / EU)

- EN 55032 : 2015/ + A11:2020

- EN 55035: 2017

- EN IEC 61000-3-2:2019

- EN 61000-3-3:2013 + A1:2019

In compliance with the referenced standard (s), this product complies

with the provisions of the standards listed below.

- Directive RoHS Directive 2011/65 / EU

PRECAUTIONS OF USE

1- Do not insert a screwdriver or other blunt objects into

moldings, ports, buttons or ventilation of the station.

2- Do not disassemble the box.

3- Do not throw away the station but send it to a recycling center.

4- Do not immerse or wet.

5- Do not throw into the fire.

6- Do not use the station for any purpose other than that for

which it was designed.

7- Do not expose to the sun.

8 - Keep out of the reach of children

Contact: info@urban-factory.com

Tel: +33 (0)1 45 78 45 78

Signed in Paris,

Name and function

Thierry Zeitoun

General Manager

February 11 2021 by

Produkt Specifikationer

Mærke:	Urban Factory
Kategori:	Computertilbehør
Model:	TCD45UF
Bredde:	206 mm
Dybde:	58 mm
Højde:	19 mm
Vægt:	255 g
Produktfarve:	Sort
Kompatible hukommelseskort:	MicroSD (TransFlash), SD
HD-type:	4K Ultra HD
Antal HDMI-porte:	1
Ethernet LAN-porte (RJ-45):	1
Antal USB 2.0-porte:	2
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	2
Ethernet LAN:	Ja
Ethernet LAN-datahastigheder:	10,100,1000 Mbit/s
Forbindelsesteknologi:	Ledningsført
LED-indikatorer:	Ja
Indbygget kortlæser:	Ja
Understøttede Windows-operativsystemer:	Windows 10, Windows 7, Windows 8
Understøttede Mac-operativsystemer:	Ja
Understøttede Linux-operativsystemer:	Ja
Værtsgrænseflade:	USB 3.2 Gen 1 (3.1 Gen 1) Type-C
Maksimal størrelse på hukommelseskort:	2000 GB
Oprindelsesland:	Kina
Plug and play:	Ja
Maksimal opdateringshastighed:	30 Hz
HDMI-version:	1.4
DisplayPort-version:	1.2
Antal DisplayPorts:	1
Antal VGA-porte (D-sub):	1
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-C-porte:	1
Kombineret hovedtelefon/mikrofon-port:	Ja
Maksimal digital opløsning:	3840 x 2160 pixel
Strømkabellængde:	0.55 m
Dataoverførselshastighed:	5 Gbit/sek.
USB strømforsyning:	Ja
Antal understøttede skærme:	3
USB strømforsyning op til:	100 W
