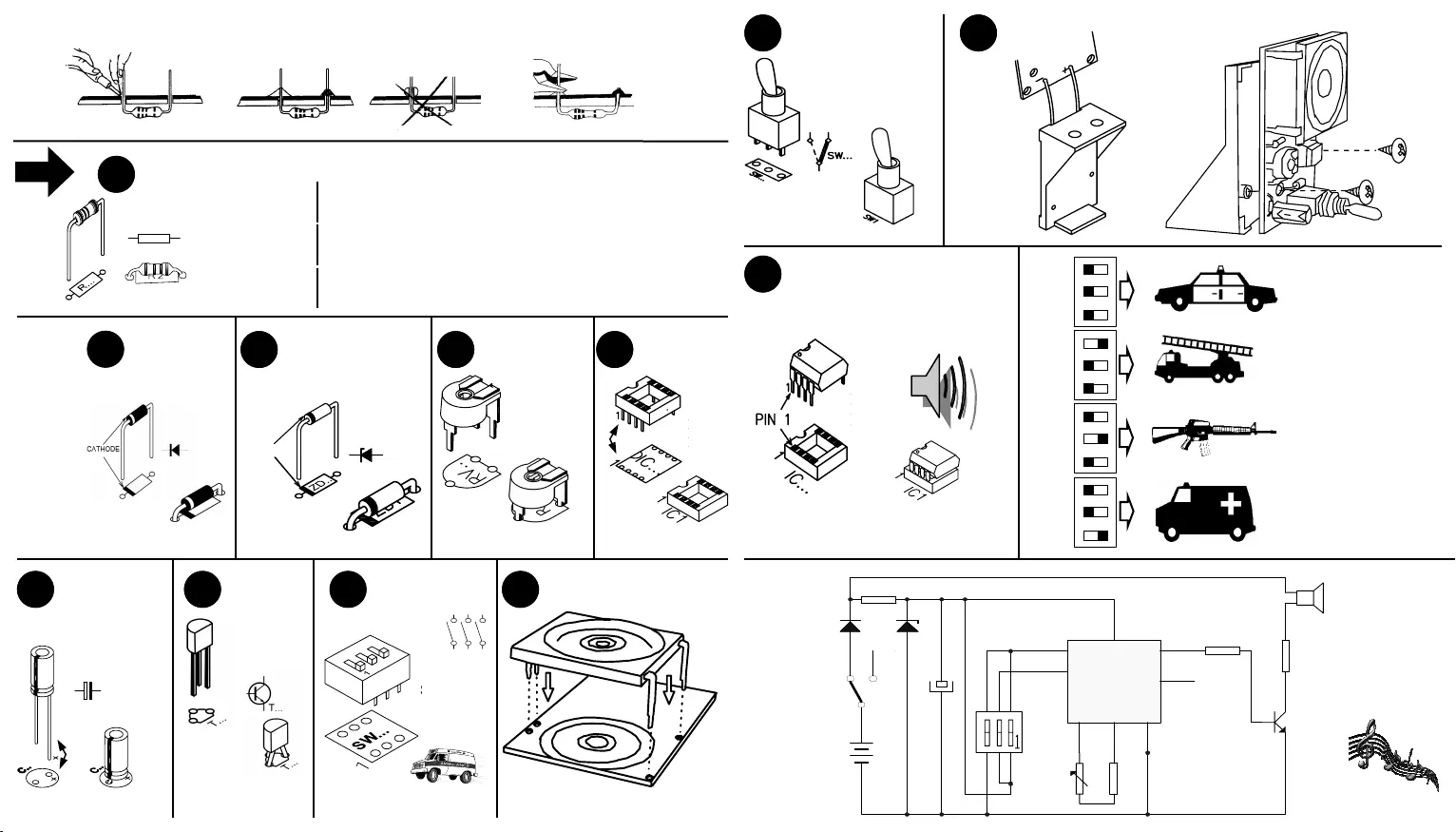

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda
1 3
max.
40W
2
START
1
Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze
R...
MK113_ rev.1
6
Electrolytic capacitor
◊ C1 : 100µF
2
Diode
◊ D1 : 1N4007
5
IC-socket
Watch the polarity !
Attention à la polarité
!
7
Transistor
C...
3
Zener-diode
(Brown, Black, Red) - (Bruin, Zwart, Rood) - (Brun, Noir, Rouge) - (Braun, Schwarz, Rot) -
(Brun, Svart, Röd) - (Ruskea, Musta, Punainen ) - (Marrón, Negro, Rojo) - (Castanho, Preto,
Encarnado) - (Marrone, Nero, Rosso)
◊ R1, R2 : 1K
◊ R3 : 100K
◊ R4 : 47
(Brown, Black, Yellow) - (Bruin, zwart, Geel) - (Brun, noir, Jaune) - (Braun, Schwarz, Gelb) -
(Brun, Svart, Gul) - (Ruskea, Musta, Keltainen) - (Marrón, Negro, Amarillo) - (Castanho,
Preto, Amarelo) - (Marrone, Nero, Giallo)
(Yellow, Purple, Black) - (Geel, Paars, Zwart) - (Jaune, Violet, Noir) - (Gelb, Violet, Schwarz) -
(Gul, Lila, Svart) - (Keltainen, Purppura, Musta) - (Amarillo, Morado, Negro) - (Amarelo,
Violeta, Preto) - (Giallo, Viola, Nero)
!
◊ T1 : BC337
Switch
10
WATCH THE POLARITY !
ATTENTION À LA
POLARITÉ !
!
Trimmer
4
◊ IC1 : 3561
WATCH THE POSITION
OF THE NOTCH !
ATTENTION A LA POSITION DE
L’ENCOCHE !
Watch the polarity !
Attention à la polarité
!
ZD...
CATHODE
◊ ZD1 : 3V0 ◊ RV1 : 250K (220K) Sound ◊ IC1 : 8p
8
DIP switch
S
◊ SW2 : DP3
SW ...
1
9
Speaker
◊ LS1 : 35CS08
◊ SW1 : 8013
11
A
B
IC
12
2222
3333
1111
ON ONON
ON
T1
BC337
R2
1K
R1
1K
BT1
9V
GND
2
OUT
3
NC
4
VCC
5
SEL1
6
OSC1
7
OSC2
8
SEL2
1
IC1
M3561
R3
100K
RV1
250K
R4
47
LS1
35CS08B
1
2
3
6
5
4
SW2
DP3
+
C1
100u
D1
1N4007
SW1
8013LC
ZD1
3V/0.5W
3 ON = Ambulance
2 ON = Machine gun
1 ON = Fire engine
1 + 2 + 3 OFF = Police siren
*
Sound
*
