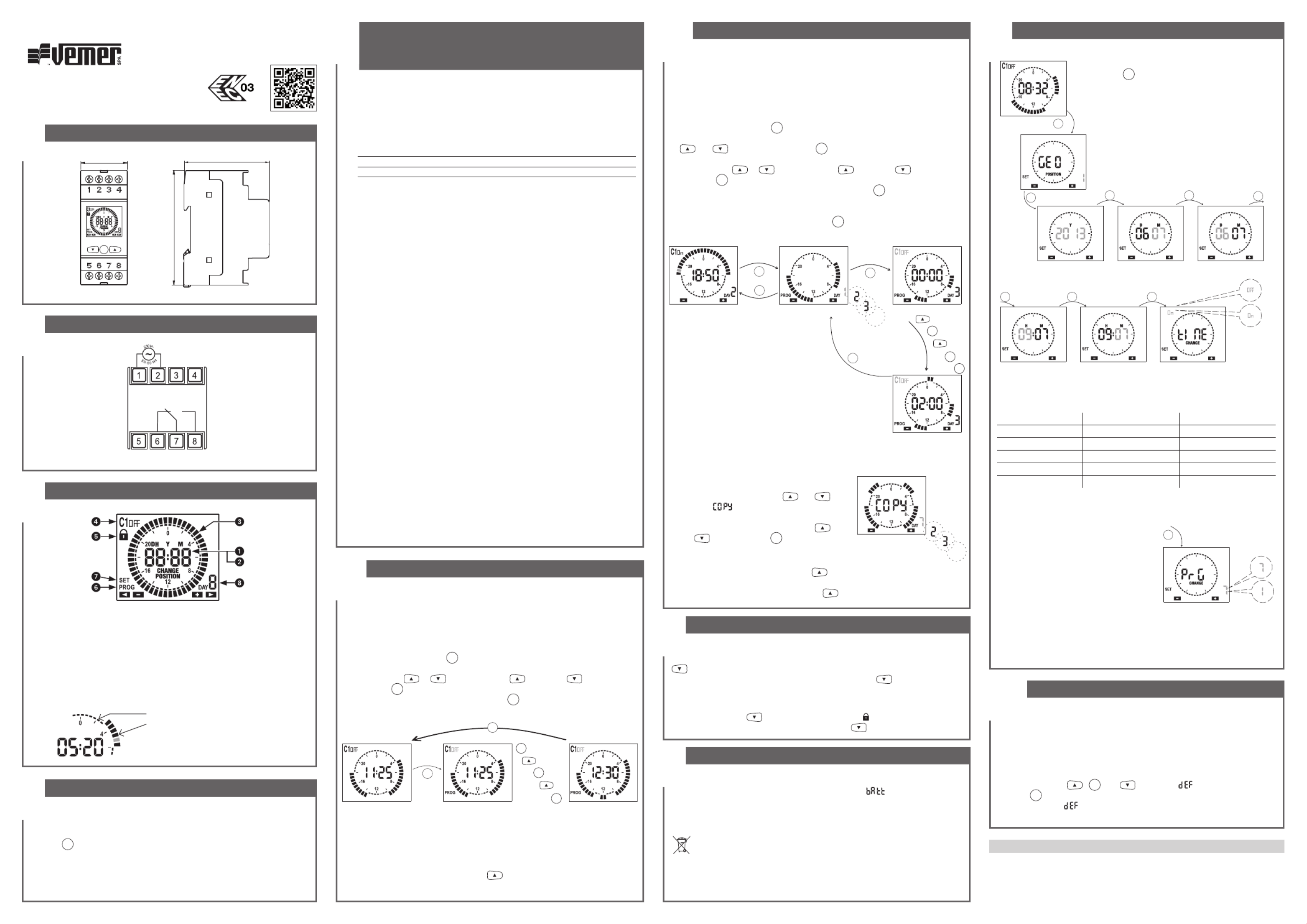

4DESCRIZIONE DISPLAY

3SCHEMI DI COLLEGAMENTO

DIMENSIONI

INSTALLAZIONE

PROGRAMMAZIONE SIMPLY D

BATTERIA SCARICA

COMMUTAZIONE MANUALE RELE’

DEFAULT PARAMETRI

6 7b

PROGRAMMAZIONE SIMPLY W PROGRAMMAZIONE AVANZATA

...

NORME DI RIFERIMENTO

La conformità con le Direttive Comunitarie:

2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)

è dichiarata in riferimento alle seguenti norme armonizzate:

• CEI EN 60730-2-7

1Manuale d’Uso

INTERRUTTORE ORARIO DIGITALE A CAVALIERI

Leggere attentamente tutte le istruzioni

Interruttori orari elettronici con programmazione giornaliera ( ) o Simply D

settimanale (Simply W) per il controllo di un carico elettrico. Uniscono la

precisione degli interruttori digitali alla semplicità di programmazione degli

interruttori elettromeccanici a cavalieri. Lo sportellino sul retro dello strumento

consente la sostituzione della batteria una volta esaurita. Sono destinati ad

operare in ambienti domestici e similari con grado di inquinamento normale.

Codice Modello Descrizione

VE512000 Simply D Interruttore orario con programmazione giornaliera

VE513800 Simply W Interruttore orario con programmazione settimanale

AVVERTENZE DI SICUREZZA

Durante l’installazione ed il funzionamento dello strumento è necessario

rispettare le seguenti indicazioni:

1) Lo strumento deve essere installato da persona qualificata rispettando

scrupolosamente gli schemi di collegamento.

2) Non alimentare il prodotto se qualche parte risulta danneggiata.

3) Lo strumento deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici.

4) Nell’impianto elettrico dell’edificio in cui lo strumento viene installato va

compreso un interruttore ed un dispositivo di protezione dalle sovracorrenti.

5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non

siano in tensione.

6) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti di

collegamento senza l’uso di appositi utensili.

7) In caso di malfunzionamento dello strumento non eseguire interventi di

riparazione e contattare l’assistenza tecnica.

CARATTERISTICHE TECNICHE

• Alimentazione: 230Vac (-15% ÷ +10%) 50/60Hz

• Assorbimento: 6VA (1W)

• Uscita: relè con contatto in scambio monostabile da 16A / 250Vac

• Programmazione:

- Simply D: giornaliera (lo stesso programma eseguito tutti i giorni)

- Simply W: settimanale (un programma diverso per ogni giorno della settimana)

• Risoluzione della programmazione: 30 minuti

• Aggiornamento automatico ora solare/legale (escludibile) in funzione della zona

geografica di installazione (Europa, nord America, Australia, Cile, Nuova Zelanda)

• Retroilluminazione del display attiva con alimentazione da rete elettrica

• Batteria tampone sostituibile tipo CR2032 (durata: 5 anni circa)

• Temperatura di funzionamento: -20 ÷ +50 °C

• Temperatura di immagazzinamento: -25°C ÷ +70°C

• Umidità di funzionamento: 20÷90% non condensante

• Contenitore: 2 moduli DIN

• Grado di protezione: IP20

PRG

16A / 250V

 Indicazione ora corrente

 Indicazione anno, mese, giorno impostati (visualizzati in prog. avanzata)

 Programmazione impostata

 Stato del relè

 Blocco commutazioni del relè attivo

 Menù programmazione attivo (PROG)

 Menù programmazione avanzata attivo (SET)

 Giorno della settimana (solo su modello Simply W)

Nota: il cavaliere corrispondente all’ora

corrente lampeggia.

Cavaliere piccolo: relè off (posizione 6-7)

Cavaliere grande: relè on (posizione 7-8)

03-2020

Vemer S.p.A.

I - 32032 Feltre (BL) • Via Camp Lonc, 16

e-mail: info@vemer.it - web site: www.vemer.it

V3IS00724-021

Mod. Simply

Funzione copia

La funzione copia permette di copiare in un giorno

qualsiasi la programmazione di un altro giorno.

Per copiare un programma esistente in un altro giorno:

1. accedere al menù modifica del giorno interessato

(punti 1, 2, 3 della programmazione semplice)

2. premere contemporaneamente i tasti e .

Sul display compare la scritta e lampeggia il

giorno da copiare

3. scegliere quale giorno copiare con i tasti

e e confermare con il tasto

PRG

Dalla schermata principale, premendo a lungo

(> 3 secondi) il tasto PRG è possibile impostare:

zona geografica di installazione, data, ora, aggiornamento

ora legale e, per il solo simply W, il modo di funzionamento

(giornaliero o settimanale).

Nel Simply W la programmazione prevede 7 programmi differenti, uno per ogni giorno

della settimana. Ogni programma è definito dalla posizione dei 48 cavalieri (uno ogni

30 minuti), che possono essere in posizione alta (relè on) oppure bassa (relè off). Al

primo avvio i cavalieri di tutti i programmi sono in posizione bassa (relè off).

Per modificare la programmazione:

1. dalla pagina principale premere il tasto PRG . Lampeggia il giorno 1 (lunedì)

2. scegliere il giorno della settimana da modificare (1 = lunedì, …, 7 = domenica)

con i tasti e e confermare premendo PRG

3. la programmazione parte dalla mezzanotte (00:00) del giorno selezionato

4. usare i tasti o per impostare il cavaliere ( = relè on, = relè off)

e premere PRG per confermare e avanzare di 30 minuti (al cavaliere successivo)

5. una volta ottenuta la programmazione desiderata per quel giorno, tenere premuto

il tasto PRG per almeno 3 secondi per uscire e tornare alla scelta del giorno

6. ripetere i punti 2, 3, 4, 5 finchè tutti i giorni della settimana sono stati programmati

7. una volta ottenuta la programmazione desiderata, tenere premuto il tasto

PRG per

almeno 3 secondi per uscire e tornare alla pagina principale

Lo strumento viene fornito con la batteria inserita e la data impostata.

E’ possibile risvegliare lo strumento (accensione del display senza

retroilluminazione) premendo il tasto PRG .

Collegare alimentazione e uscita relè secondo quanto riportato nel riquadro

“schemi di collegamento”.

La retroilluminazione si accende non appena lo strumento viene alimentato e

rimane sempre accesa (in presenza di alimentazione da rete elettrica).

Nel Simply D la programmazione prevede un unico programma da ripetere tutti i giorni.

Il programma è definito dalla posizione dei 48 cavalieri (uno ogni 30 minuti), che

possono essere in posizione alta (relè on) oppure bassa (relè off). Al primo avvio i

cavalieri sono tutti in posizione bassa (relè off).

Per modificare il programma:

1. dalla pagina principale premere il tasto PRG .

2. la programmazione parte dal cavaliere corrispondente all’ora corrente

3. usare i tasti o per impostare il cavaliere ( = relè on, = relè off)

e premere PRG per confermare e avanzare di 30 minuti (al cavaliere successivo)

4. una volta ottenuta la programmazione desiderata, tenere premuto il tasto

PRG per

almeno 3 secondi per uscire e tornare alla pagina principale

Nota: si esce dalla programmazione anche se non viene premuto alcun tasto entro

il time-out (40 secondi se lo strumento è alimentato da rele elettrica, 10 secondi se

alimentato con la batteria tampone). Le modifiche vengono comunque salvate.

Visualizzazione data

Dalla pagina principale, premendo il tasto è possibile visualizzare la data

impostata (giorno e mese).

Nota: si esce dalla programmazione anche

se non viene premuto alcun tasto entro

il time-out (40 secondi se lo strumento è

alimentato da rele elettrica, 10 secondi se

alimentato con la batteria tampone).

Le modifiche vengono comunque salvate.

Quando la batteria di backup è prossima alla scarica, lo strumento visualizza

la scritta alternata alla pagina principale. In questa condizione sostituire

la batteria appena possibile, accedendo al vano batteria posto sul retro dello

strumento, per evitare che, in caso di blackout, vengano perse data e ora.

Gettare le batterie esauste rispettando le disposizioni di legge vigenti in

relazione allo smaltimento dei rifiuti pericolosi.

Attenzione: prima di accedere al vano batterie, scollegare l’alimentazione.

Attenzione: eseguire l’operazione in un tempo massimo di un minuto al fine di non

perdere data e ora impostate. Usare solo batterie tipo CR-2032.

Il default dei parametri riporta lo strumento alle condizioni di fabbrica, ovvero:

- zona geografica: 1 (Europa)

- cambio automatico ora legale: attivo

- programmazione: sempre OFF

Per eseguire il default, dalla schermata principale tenere premuti

contemporaneamente per almeno 3 secondi i tasti , PRG e e, durante

il lampeggio della scritta , confermare premendo il tasto PRG .

Attenzione: se durante il lampeggio della scritta non viene premuto alcun

tasto entro 5 secondi lo strumento ritorna nella schermata principale senza

effettuare il reset.

Per cambiare manualmente lo stato dell’uscita relè (da on a off o viceversa) premere

il tasto .

Attenzione: lo stato viene mantenuto fino a nuova pressione del tasto oppure

fino alla successiva commutazione in programma.

Per bloccare lo stato attuale del relè e inibirne le commutazioni, premere a lungo

(> 3 secondi) il tasto . In questa condizione il simbolo è acceso.

Lo sblocco avviene premendo a lungo il tasto .



Visualizzazione data e programmi

Dalla pagina principale, premendo il tasto è possibile visualizzare in

successione i programmi di ogni singolo giorno e infine la data impostata (giorno e

mese). Per passare da un programma al successivo premere il tasto .

Nota: si esce dalla programmazione anche se non viene premuto alcun tasto

entro il time-out (40 secondi se lo strumento è alimentato da rele elettrica, 10

secondi se alimentato con la batteria tampone). In questo caso le modifiche non

vengono salvate.

Modo di funzionamento (solo su Simply W)

Nel Simply W dopo il menù “cambio ora legale/

solare” si accede al menù per la scelta del

modo di funzionamento: giornaliero (1) o

settimanale (7).

Se impostato come giornaliero, il Simply W

funziona come fosse un Simply D, eseguendo

tutti i giorni lo stesso programma.

Nota: il relè monostabile commuta solo se lo strumento è alimentato da rete elettrica.

PRG

PRG PRG PRG

PRG

...

PRG

PRG 3s

(*) cambio ora legale/solare

se l'aggiornamento automatico dell'ora legale è attivo (on), il cambio avviene in

base alla zona geografica impostata:

Zona Inizio DST (+1h) Fine DST (-1h)

01 Europa Ultima domenica marzo Ultima domenica ottobre

02 Nordamerica Seconda domenica marzo Prima domenica novembre

03 Australia Prima domenica ottobre Prima domenica aprile

04 Cile Seconda domenica ottobre Seconda domenica marzo

05 Nuova Zelanda Ultima domenica settembre Prima domenica aprile

Nota: il cambio ora è fisso per tutte le zone alle ore 2:00 per l’inizio del DST e alle

ore 3:00 per la fine del DST.

PRG

Impostazione anno

Impostazione

zona geografica

Impostazione ora

Impostazione mese

Impostazione minuti

Impostazione giorno

Cambio ora legale/solare*

Pagina principale

Pagina principale Menù programmazione Menù programmazione

Impostazione funzionamento

Scelta del giorno da modificare

Scelta del giorno da copiare

Modifica del programma

Produkt Specifikationer

Mærke:	Vemer
Kategori:	Ikke kategoriseret
Model:	Simply D

Har du brug for hjælp?

Hvis du har brug for hjælp til Vemer Simply D stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Vemer Manualer

Vemer HT NTC-2P3A Manual

22 Maj 2024

Vemer HT NTC-1P7A Manual

30 April 2024

Vemer ADR-R Spot Manual

15 April 2024

Vemer Nana Manual

14 April 2024

Vemer FR NTC-1P3D Manual

20 Februar 2024

Vemer HT PtJK-2P4A Manual

19 Februar 2024

Vemer ADR-D E Manual

31 Januar 2024

Vemer LCR400 Manual

5 Januar 2024

Vemer FR NTC-1DA Manual

6 December 2023

Vemer Micro D Manual

2 December 2023

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

PetSafe Kibble Chase PTY00-16858 Manual

2 Juni 2024

PetSafe Pawz Away PWF00-14040 Manual

2 Juni 2024

PetSafe Pawz Away PWF00-13664 Manual

2 Juni 2024

PetSafe Pawz Away PWF00-14406 Manual

2 Juni 2024

PetSafe Stay & Play PIF00-12917 Manual

2 Juni 2024

PetSafe SSSCAT PPD00-16168 Manual

2 Juni 2024

PetSafe Pawz Away ZND-1200 Manual

2 Juni 2024

PetSafe PWW00-17097 Manual

2 Juni 2024

PetSafe PWW00-17099 Manual

2 Juni 2024

PetSafe ScoopFree PAL00-16805 Manual

2 Juni 2024
