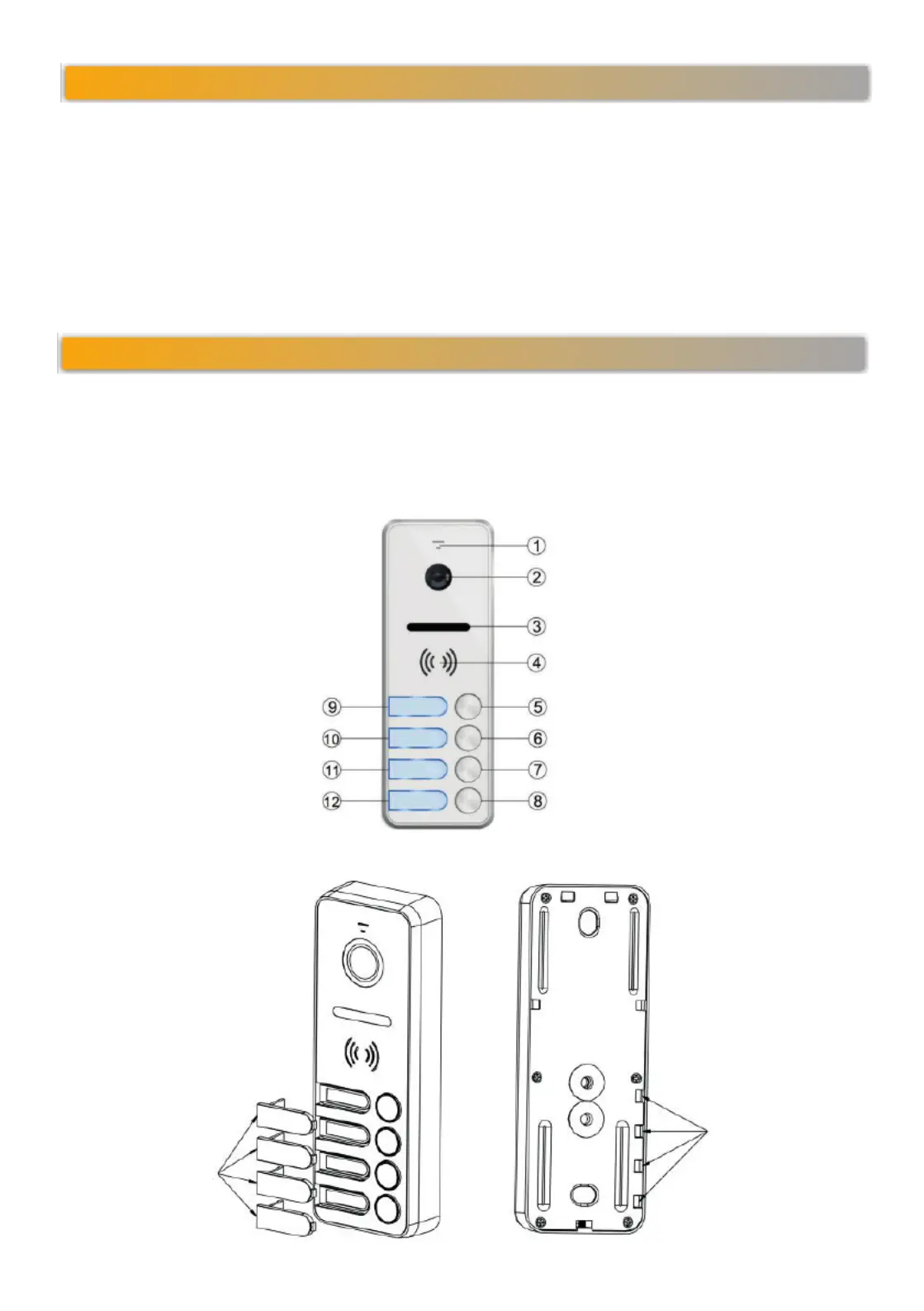

C O N S T R U C T I O N
(1) Μικρόφωνο
(2) Κάμερα
(3) Λευκές δίοδοι
LED
(4) Μεγάφωνο
(5-8) Κουμπιά
κλήσης
(9-12) Ονόματα
Nameplates
Nameplate
calmps
! μέρος του συστήματος ενδοεπικοινωνίας βίντεο VIBELL
! επιτρέπει τη διεξαγωγή συνομιλίας μεταξύ της εξωτερικής και της εσωτερικής
μονάδας
! φωτίζεται με υπέρ-φωτεινές διόδους LED
! προσκολλημένο στην επιφάνεια
! 2 (μοντέλο OR-VID-EX-1063KV) ή 4 κουμπιά κλήσης (μοντέλο OR-VID-
EX-1064KV)
! ευρυγώνιος φακός υψηλής ποιότητας
! έγχρωμη κάμερα CMOS, 700TVL
! πινακίδα με οπίσθιο φωτισμό
! αδιάβροχος
! λειτουργεί με άλλες οθόνες της σειράς VIBELL EX
! επιλογή ελέγχου πύλης
M AI N F E AT U R E S A ND F U N C T IO N S
2
①
①
①
①①
Colour
Kolor
Signal
Sygnał
Name
Name
Abbr.
Name
Name
Abbr.
Abbr.
1
1
RED
RED
RD
AUDIO 1
AD1
2
2
BLUE
BLUE
BU
GROUND
GND1
3
3
YELLOW
YELLOW
YL
POWER 1
PWR1
4
4
WHITE
WHITE
WT VIDEO 1 VD1
5
5
RED-BLACK RD-BK AUDIO 2 AD2
6
6
BLUE-BLACK BU-BK GROUND GND2
7
7
YELLOW-BLACK
YL-BK
POWER 2
PWR2
8
8
WHITE-BLACK
WT-BK
VIDEO 2
VD2
9
9
BLACK
BK
COMMON 1
COM 1
10
10
BROWN
RED-BLACK
BLUE-BLACK
YELLOW-BLACK
WHITE-BLACK
BLACK
BROWN
BN
NORMALLY
OPEN 1
NO 1
Abbr.
RD
BU
YL
WT
RD-BK
BU-BK
YL-BK
WT-BK
BK
BN
AUDIO 3
NORMALLY
OPEN 2
AD3
GROUND 3 GND3
POWER 3 PWR3
VIDEO 3 VD3
AUDIO 4 AD4
GROUND 4 GND4
POWER 4 PWR4
VIDEO 4 VD4
POWER LOCK PWR LOCK
NO 2
9 BLACK BK
10 BROWN BN NORMALLY
OPEN 2
POWER LOCK PWR LOCK
NO 2
2
2
2
22
2
2
2
22
W I R I N G D I A G R A M
Cable OR-VID-EX-1064KV
Cable OR-VID-EX-1063KV
Cable OR-VID-EX-1063KV, OR-VID-EX-1064KV
3
Κατά το σχεδιασμό του συστήματος καλωδίωσης, λάβετε υπόψη την κατάλληλη διατομή των καλωδίων:
2
έως 30 m - προτεινόμενο καλώδιο XzTKMXpw 3 x 2 x 0,5 mm
2
από 30 m έως 100 m - προτεινόμενο καλώδιο XzTKMXpw 3 x 2 x 0,8 mm.
2
Η σύνδεση με την ηλεκτρομαγνητική κλειδαριά πρέπει να γίνεται με 2 x 1 mm .
Μια ηλεκτρική κρούση πόρτας με τάση 12 VDC και ρεύμα έως 450 mA (δεν παρέχεται) λειτουργεί σωστά με τον
εξωτερικό πίνακα. Σε περίπτωση χρήσης ηλεκτρικής κρούσης πόρτας με μεγαλύτερη κατανάλωση ρεύματος,
συνιστάται η χρήση ηλεκτρικής κρούσης πόρτας με μνήμη.
6BLUE-BLACK BU-BK GROUND GND2
