Side 1/2

2. Einleitung

3. Einbau

Diese Leuchte erzeugt durch die SMD-LED ein zum

Lampenmodell passendes Licht. Stromaufnahme und

Wärmeentwicklung sind sehr gering. Gleichzeitig ist

die Lebensdauer der LED praktisch unbegrenzt, so

dass ein Wechsel des Leuchtmittels entfällt.

Nehmen Sie Ihr neues -Produkt sorg-viessmann

fältig aus der Verpackung.

Prüfen Sie vor dem Einbau die Funktion.

ACHTUNG: Leuchte nur im stromlosen Zustand

montieren!

Bohren Sie an der Montagestelle ein Loch mit

einem Durchmesser von 4,0 mm (Abb. 1).

Stecken Sie den Steckfuß mit den Anschlusskabeln

durch die Bohrung (Abb. 2). Stecken Sie den Halte-

ring von unten auf den Steckfuß falls erforderlich.

Stecken Sie den Mast der Leuchte in den Steckfuß,

wodurch dieser in der Bohrung festklemmt.

Lassen Sie beim Anschließen der Kabel unterhalb

der Leuchte eine Schleife von ca. 2 - 3 cm Länge,

damit die Leuchte bei evtl. Arbeiten aus dem

Steckfuß gezogen und umgelegt werden kann.

- 1 -

1. Wichtige Hinweise

Lesen Sie vor der ersten Benutzung des Produktes

bzw. dessen Einbau diese Einbau- und Betriebsanlei-

tung aufmerksam durch.

Das Produkt richtig verwenden

Dieses Produkt ist bestimmt

zum Einbau in Modelleisenbahnen bzw. Dioramen

zum Betrieb an dem 14 - 16 V ~/= -Ausgang eines

zugelassenen Modellbahntransformators bzw. an

einer damit versorgten Modellbahnsteuerung

zum Betrieb in trockenen Räumen

Jeder darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für daraus resultierende

Schäden haftet der Hersteller nicht.

LED-Leuchte, mit Patentsteckfuß

LED-Luminaire, with patent socket

Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kin-

der unter 14 Jahren! Anleitung aufbewahren!

This product is not a toy. Not suitable for children under 14

years! Keep these instructions!

Ce produit n'est pas un jouet. Ne convient pas aux enfants

de moins de 14 ans! Conservez cette notice d’instructions!

Dit produkt is geen speelgoed. Niet geschikt voor kinderen

onder 14 jaar! Gebruiksaanwijzing bewaren!

Questo prodotto non è un giocattolo. Non adatto a bambini

al di sotto dei 14 anni! Conservare instruzioni per l’uso!

Esto no es un juguete. No recomendado para menores de

14 años!

Einbau- und Betriebsanleitung

Operating Instructions

Viessmann

W I CH T I G!

Widerstand und Diode an den Enden der Anschluss-

drähte sind für die Funktion erforderlich.

Entfernen Sie diese keinesfalls! Umhüllen Sie die

Widerstände nicht mit Isolationsmaterial, da sie sonst

keine ausreichende Kühlung erhalten!

O 4,0

Abb. 1 Fig. 1

viessmann

Modellspielwaren GmbH

Am Bahnhof 1

D - 35116 Hatzfeld

www.viessmann-modell.de

Abb. 2 Fig. 2

Alle Anschluss- und Montagearbeiten sind

nur bei abgeschalteter Betriebsspannung

durchzuführen!

Sichern Sie die Stromquellen so ab, dass

es im Falle eines Kurzschlusses nicht zum

Kabelbrand kommen kann.

Verwenden Sie ausschließlich nach VDE /

EN gefertigte Modellbahntransformatoren!

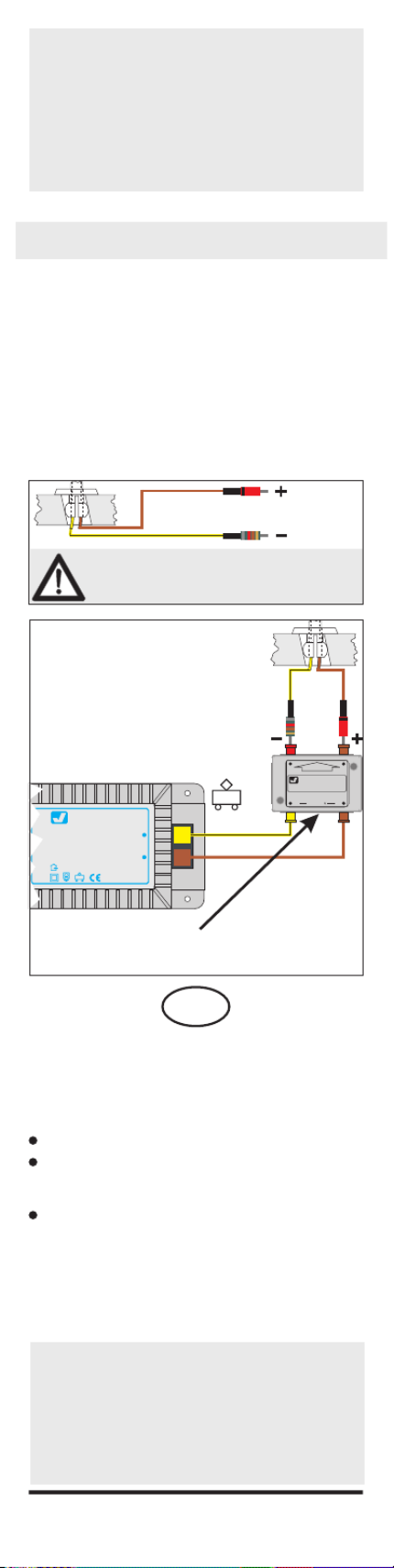

4. Anschluss

Betriebsspannung: 14 – 16 V ~ / =

Stromaufnahme: ca. 10 mA

Schließen Sie die LED-Leuchte an den Lichtausgang

eines Modellbahntransformators an (Abb. 3).

Gleichspannung:

Verbinden Sie die Diode (= rotes Bauteil mit einem

schwarzen Markierungsring) mit dem Plus-Pol des

Transformators.

Wechselspannung:

Bei Betrieb mit Wechselspannung kann es zu leichtem

Flackern kommen. Daher empfehlen wir den Betrieb

mit dem -Powermodul 5215 (Abb. 4). Ein Viessmann

Powermodul ist ausreichend für ca. 100 LED-Leuchten

und -Strahler. Verbinden Sie das Anschlusskabel mit

der Diode mit der "braunen" Ausgangsbuchse!

- 2 -

1. Important Information!

Before using this product for the first time read this

user guide completely and attentively.

Using the Product for its correct Purpose

This product is designed

for mounting into a model layout

14 - 16 V AC / DC

for operation in a dry area

Using the product for any other purpose is not ap-

proved and is considered incorrect. The manufacturer

cannot be held responsible for any damage resulting

from the improper use of this product.

Mounting and Connection

For mounting and connection refer to fig. 1, 2, 3, 4.

for connection to from an autho-

rized model railroad transformer or a digital model

railroad control system connected to one

03/2009 Ko Stand 02

Made in Europe. Sachnummer 92889

!Make sure that the power supply is

switched off when you mount the device

and connect the wires!

The power sources must be protected to

prevent the risk of burning wires.

Only use VDE/EN tested special model

train transformers for the power supply!

Sek undär

16 V ~

imär

30 V ~

Gef ertigt nach

VDE 0551

EN 60742

Lichttransformator 5200

Nur f ür tro ckene Räume

Primär 50/60 Hz230 V

Sek undär max. 3,25 A52 VA

ta 25°CIP 40

Viessmann

16 V~

braun brown

gelb yellow

Modellbahntransformator

(z. B. 5200)Viessmann

model railroad transformer

(e. g. 5200)Viessmann 5215

zu d en Decod ern

Braune Masse buchsen

nicht koppe ln!

rt bn

bnge

max . 24V

viessmann

Powermodul

5215

Powermodul 5215

verhindert Flackern bei

Wechselstrom

LED-Leuchte mit Patentsteckfuß

LED-Luminaire with patented socket

Optional Power Module

5215 avoids flickering in

AC operating mode

Abb. 4 Fig. 4

14 - 16 V =

14 - 16 V DC

Abb. 3 Fig. 3

Diode und Widerstand nicht

abschneiden!

Do not cut off the diode and the resistor!

braun

brown

gelb

yellow

braun

brown

gelb

yellow
