Side 1/7

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30475-485 01 2203

LINEA

30475.x

EIKON

20485

ARKÉ

19485

IDEA

16935

PLANA

14485

Rivelatore di presenza a infrarossi passivi - 2 moduli.

Invia un messaggio di ON attivandosi su intervento del sensore IR (passaggio di per-

sone o animali attraverso il campo d’azione del sensore) e del sensore crepuscolare.

CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V

• Assorbimento: 10 mA

• Portata: 10 m

• Morsetti: bus TP

CONFIGURAZIONE.

PER LE OPERAZIONI DI CONFIGURAZIONE, SI VEDA IL MANUALE

ISTRUZIONI DEL SISTEMA By-me Plus.

• Blocchi funzionali: 1, ogni blocco funzionale può appartenere al massimo a 4

gruppi.

• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,

quando viene richiesto di premere il pulsante dei dispositivi:

- premere il pulsante di configurazione, si accende il led rosso;

- a led rosso acceso viene configurato il blocco funzionale; al termine dell’opera

zione il led rosso si spegne.

PARAMETRI.

• Soglia tamper: 0-15

• Ritardo attivazione 0-62 s

• Soglia luminosità 0-100 %

• Soglia (numero) impulsi PIR: 1-10

• Larghezza impulsi 0,125-8,000 s

• Durata attuazione: 10-250 s

• La soglia di luminosità permette di regolare la modalità di intervento del dispositi-

vo, determinato dal verificarsi di due condizioni simultanee:

- valore di luminosità ambiente inferiore a quello impostato;

- rilevazione di presenza del sensore IR.

• Con valore della soglia di luminosità impostato al 100%, il dispositivo interviene

solo in condizioni di buio assoluto, al diminuire del valore della soglia il dispositivo

interviene a un livello di luminosità maggiore.

• La durata attuazione è utilizzata per ripetere, ad impianto disinserito, il messaggio di

comando all’attuatore associato. In pratica, dopo aver comandato l’attuatore, il rive-

latore verifica se ci sono ulteriori movimenti per un periodo di tempo pari alla durata

attuazione e, se ciò è avvenuto, al termine di questo intervallo di tempo viene inviato

un nuovo messaggio all’attuatore indipendentemente dalla luminosità impostata.

• Stato dei led:

- led verde lampeggiante a ogni rivelazione di presenza e intervento del dispositivo

- Led rosso lampeggiante per allarme tamper

- Led rosso fisso in configurazione.

• Parametri di default:

- Soglia tamper: 0

- Ritardo attivazione: 0 s

- Soglia luminosità 100 %

- Soglia (numero) impulsi PIR: 3

- Larghezza impulsi: 0,375 s

- Durata attuazione: 30 s

REGOLE DI INSTALLAZIONE.

L’installazione e la configurazione deve essere effettuata da personale qualificato

con l’osservanza delle disposizioni regolanti l’installazione del materiale elettrico in

vigore nel paese dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC. Direttiva RoHS. Norme EN IEC 60669-2-1, EN 50491, EN IEC

63044, EN IEC 63000.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

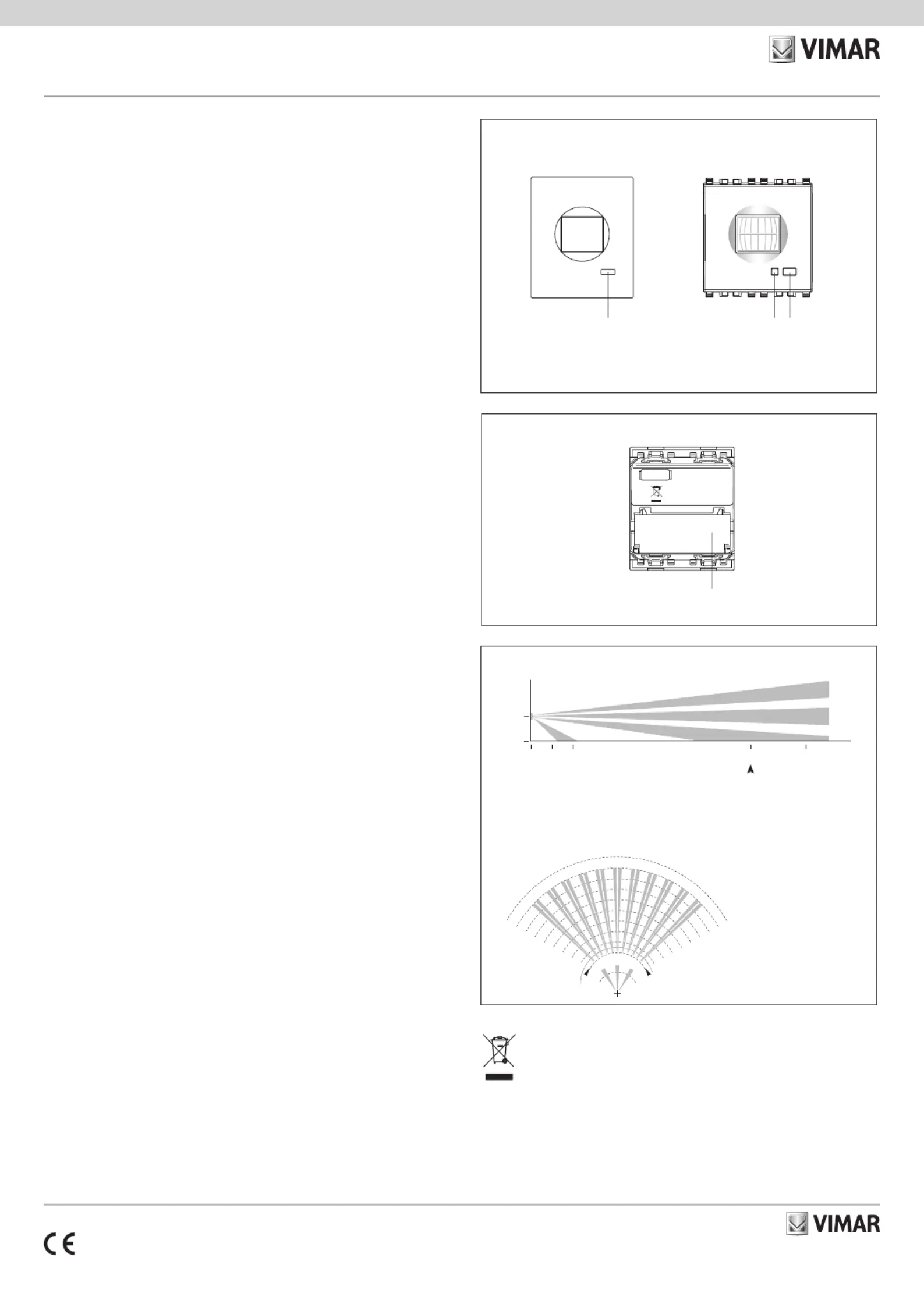

COPERTURA VOLUMETRICA.

1,2

0 1,5 8m

112

1,5 m

8 m

VISTA FRONTALE.

VISTA POSTERIORE.

morsetti

bus TP

A = 3 fasci +6

B = 6 fasci +0

C = 5 fasci -20

D = 3 fasci -30

Portata nominale

Copertura volumetrica

• Angolo solido esplorato

- 112 orizzontale

- 36 verticale minimo

- 17 settori su 4 piani

• Portata: 10 m max (8 m tipico)

A: led

B: pulsante di configurazione

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici

ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equi-

valente. Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m

è inoltre possibile

consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori

a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

A + B

A B

30475.x

20485-19485-16935-14485

+ –

BUS

RIVELATO RE P I R

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30475-485 01 2203

LINEA

30475.x

EIKON

20485

ARKÉ

19485

IDEA

16935

PLANA

14485

Passive infrared presence detector - 2 modules.

Sends an ON message when activated by the IR sensor tripping (persons or ani-

mals moving through the sensor’s range of action) and by the light sensor.

CHARACTERISTICS.

• Rated supply voltage: BUS 29 V

• Input: 10 mA

• Capacity: 10 m

• Terminals: TP BUS

CONFIGURATION.

FOR THE OPERATIONS OF CONFIGURATION, SEE THE INSTRUCTIONS

MANUAL FOR THE By-me Plus SYSTEM.

• Functional blocks: 1; each functional block can belong to at most 4 groups.

• Selecting the functional block (configuration): during group creation, when requi

red by the app, pressing the device button:

- press the configuration button, the red LED will light up;

- with the red LED on, the app will configure the functional block; at the end of this

operation the red LED will go out.

PARAMETERS.

• tamper threshold: 0-15

• on delay 0-62 s

• brightness threshold 0-100 %

• PIR pulse threshold (number): 1-10

• pulse breadth 0.125-8,000 s

• duration of actuation: 10-250 s

• The brightness threshold permits adjusting the device trip mode, determined by

two conditions occurring at the same time:

- ambient brightness less than the setting;

- motion detection by IR sensor.

• With the brightness threshold set to 100%, the device only trips in total darkness,

as the threshold is decreased the device will trip at greater brightness levels.

• The duration of actuation is used to repeat, the system is disarmed, the com-

mand message to the actuator associated. In practice, after commanding the

actuator, the detector checks whether there are additional movements for a

period of time equal to the duration of implementation and, if this has occurred,

at the end of this time interval will send a new message to the actuator indepen-

dently the brightness setting.

• LED status:

- green LED blinking with each motion detection and device tripping (with burglar

alarm system turned off or absent)

- red LED blinking for tamper alarm

- red LED on steady in configuration.

• Default parameters:

- Tamper threshold: 0

- On delay: 0 s

- Brightness threshold 100 %

- PIR pulse threshold (number): 3

- Pulse breadth: 0.375 s

INSTALLATION RULES.

Installation should be carried out by qualified personnel in compliance with the

current regulations regarding the installation of electrical equipment in the country

where the products are installed.

CONFORMITY.

EMC directive. RoHS directive. Standards EN IEC 60669-2-1, EN 50491, EN IEC

63044, EN IEC 63000.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces

of lead.

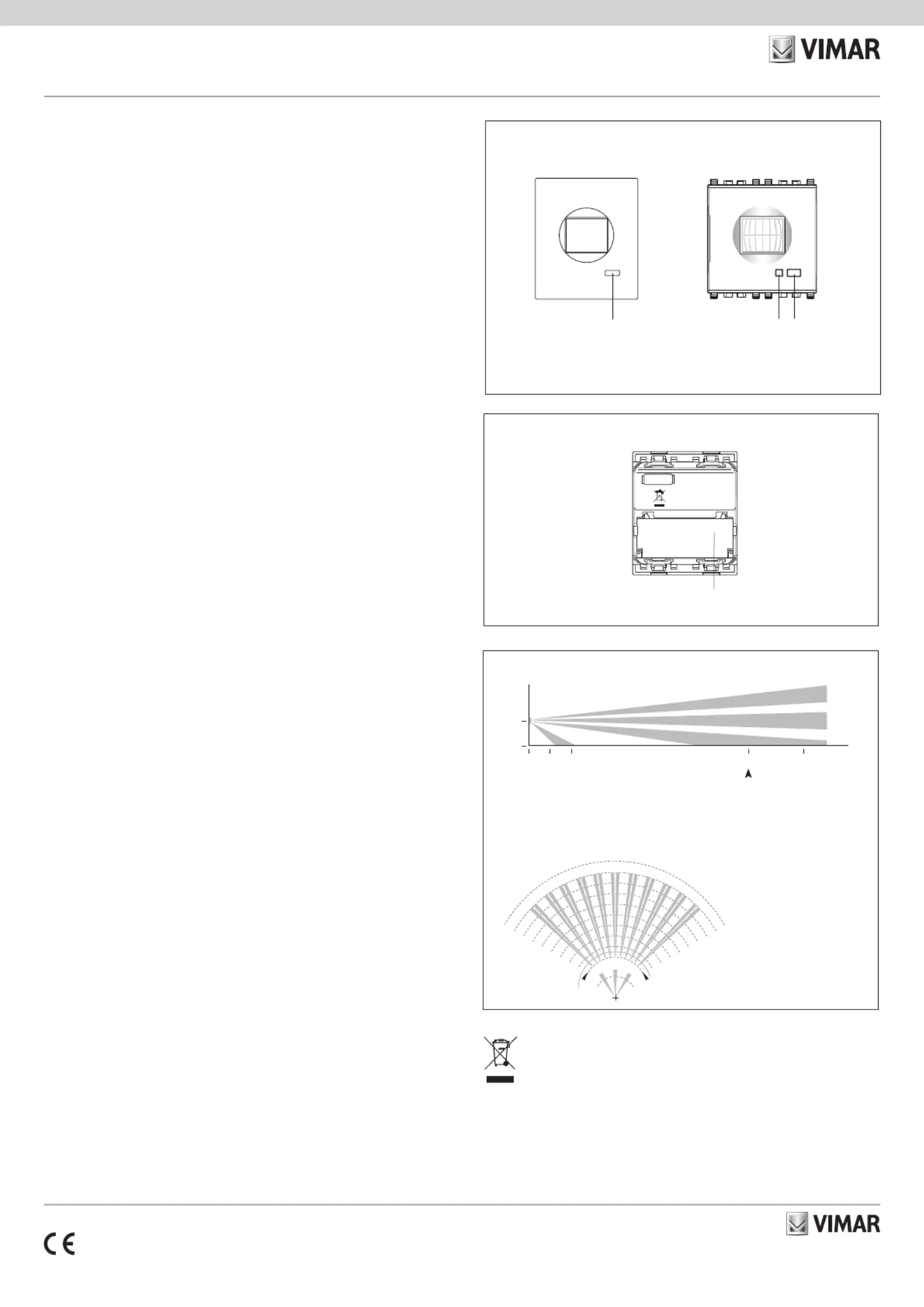

DETECTION RANGE DIAGRAM.

1,2

0 1,5 8m

112

1,5 m

8 m

BACK VIEW.

terminals

TP bus

A = 3 rays +6

B = 6 rays +0

C = 5 rays -20

D = 3 rays -30

Portata nominale

Detection range

• Detection solid angle:

- 112 horizontally

- 36 min. vertically

- 17 zones in 4 levels

• Range: 10 m max (8 m typically)

RAEE - Informazione agli utilizzatori

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not

be included with other general waste at the end of its working life. The user must take the worn product

to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can

be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least

400 m

, if they measure less than 25 cm. An efﬁcient sorted waste collection for the environmentally friendly

disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the

environment and people’s health, and encourages the re-use and/or recycling of the construction materials.

FRONT VIEW.

A: led

B: configuration button

A + B

A B

30475.x

20485-19485-16935-14485

+ –

BUS

RIVELATO RE P I R
