Side 1/7

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30475-485 01 2203

LINEA

30475.x

EIKON

20485

ARKÉ

19485

IDEA

16935

PLANA

14485

Rivelatore di presenza a infrarossi passivi - 2 moduli.

Invia un messaggio di ON attivandosi su intervento del sensore IR (passaggio di per-

sone o animali attraverso il campo d’azione del sensore) e del sensore crepuscolare.

CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V

• Assorbimento: 10 mA

• Portata: 10 m

• Morsetti: bus TP

CONFIGURAZIONE.

PER LE OPERAZIONI DI CONFIGURAZIONE, SI VEDA IL MANUALE

ISTRUZIONI DEL SISTEMA By-me Plus.

• Blocchi funzionali: 1, ogni blocco funzionale può appartenere al massimo a 4

gruppi.

• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,

quando viene richiesto di premere il pulsante dei dispositivi:

- premere il pulsante di configurazione, si accende il led rosso;

- a led rosso acceso viene configurato il blocco funzionale; al termine dell’opera

zione il led rosso si spegne.

PARAMETRI.

• Soglia tamper: 0-15

• Ritardo attivazione 0-62 s

• Soglia luminosità 0-100 %

• Soglia (numero) impulsi PIR: 1-10

• Larghezza impulsi 0,125-8,000 s

• Durata attuazione: 10-250 s

• La soglia di luminosità permette di regolare la modalità di intervento del dispositi-

vo, determinato dal verificarsi di due condizioni simultanee:

- valore di luminosità ambiente inferiore a quello impostato;

- rilevazione di presenza del sensore IR.

• Con valore della soglia di luminosità impostato al 100%, il dispositivo interviene

solo in condizioni di buio assoluto, al diminuire del valore della soglia il dispositivo

interviene a un livello di luminosità maggiore.

• La durata attuazione è utilizzata per ripetere, ad impianto disinserito, il messaggio di

comando all’attuatore associato. In pratica, dopo aver comandato l’attuatore, il rive-

latore verifica se ci sono ulteriori movimenti per un periodo di tempo pari alla durata

attuazione e, se ciò è avvenuto, al termine di questo intervallo di tempo viene inviato

un nuovo messaggio all’attuatore indipendentemente dalla luminosità impostata.

• Stato dei led:

- led verde lampeggiante a ogni rivelazione di presenza e intervento del dispositivo

- Led rosso lampeggiante per allarme tamper

- Led rosso fisso in configurazione.

• Parametri di default:

- Soglia tamper: 0

- Ritardo attivazione: 0 s

- Soglia luminosità 100 %

- Soglia (numero) impulsi PIR: 3

- Larghezza impulsi: 0,375 s

- Durata attuazione: 30 s

REGOLE DI INSTALLAZIONE.

L’installazione e la configurazione deve essere effettuata da personale qualificato

con l’osservanza delle disposizioni regolanti l’installazione del materiale elettrico in

vigore nel paese dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC. Direttiva RoHS. Norme EN IEC 60669-2-1, EN 50491, EN IEC

63044, EN IEC 63000.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

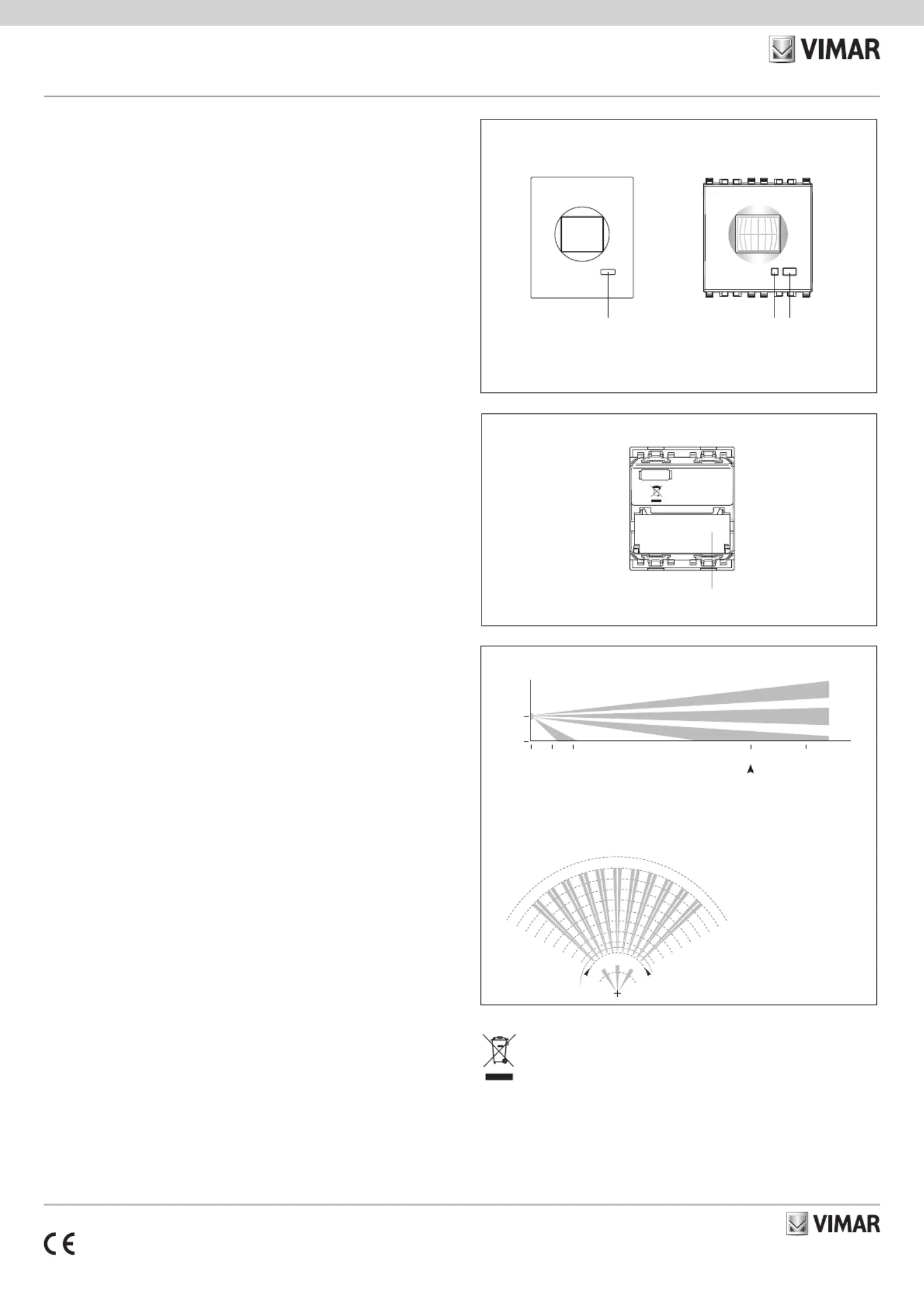

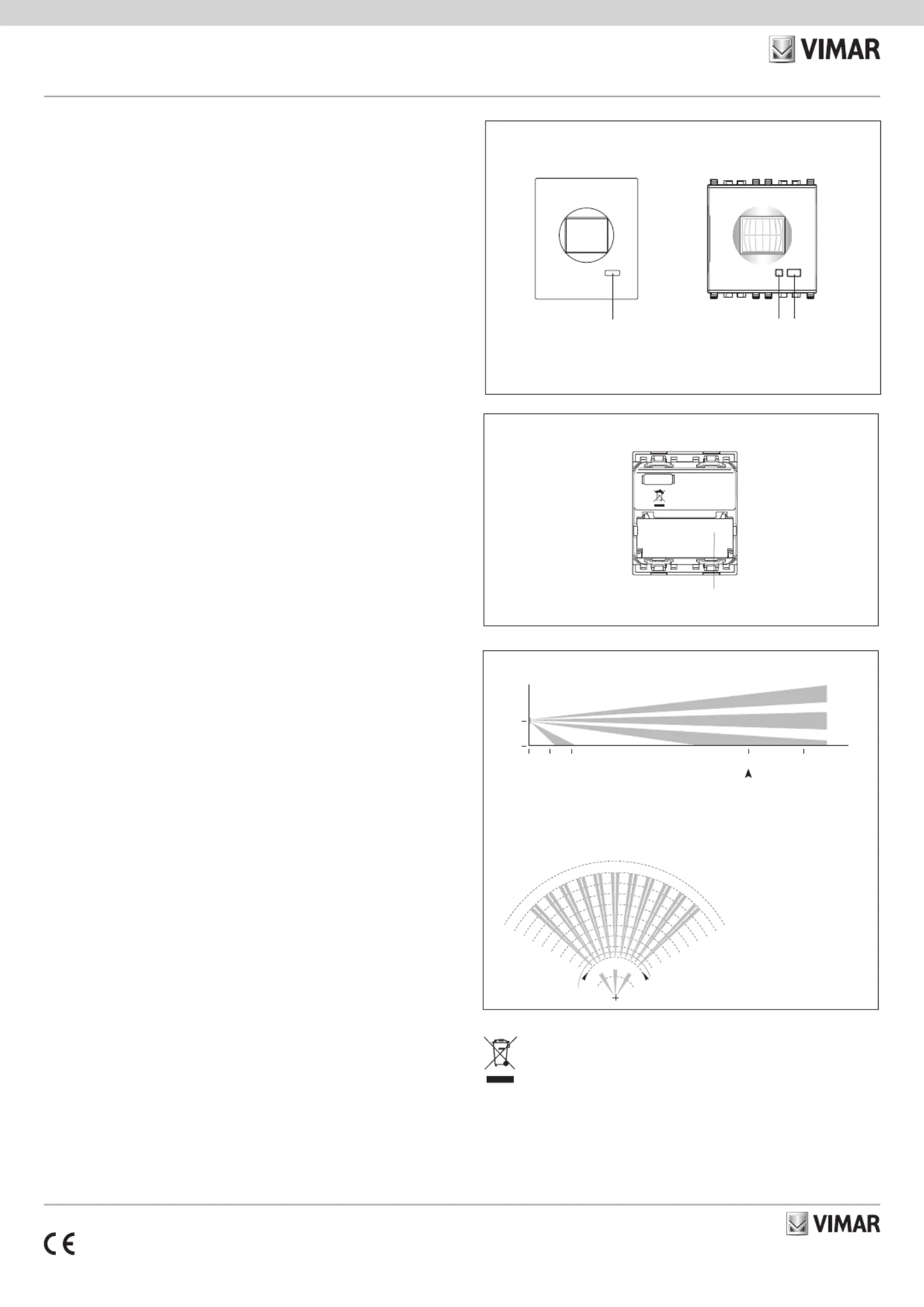

COPERTURA VOLUMETRICA.

1,2

0 1,5 8m

112

1,5 m

8 m

VISTA FRONTALE.

VISTA POSTERIORE.

morsetti

bus TP

A = 3 fasci +6

B = 6 fasci +0

C = 5 fasci -20

D = 3 fasci -30

Portata nominale

Copertura volumetrica

• Angolo solido esplorato

- 112 orizzontale

- 36 verticale minimo

- 17 settori su 4 piani

• Portata: 10 m max (8 m tipico)

A: led

B: pulsante di configurazione

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici

ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equi-

valente. Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m

è inoltre possibile

consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori

a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

A + B

A B

30475.x

20485-19485-16935-14485

+ –

BUS

RIVELATO RE P I R
