Vimar Detektor 20421.N

Læs gratis den danske manual til Vimar 20421.N (128 sider) i kategorien Detektor. Denne vejledning er vurderet som hjælpsom af 53 personer og har en gennemsnitlig bedømmelse på 4.6 stjerner ud af 27 anmeldelser. Har du et spørgsmål om Vimar 20421.N, eller vil du spørge andre brugere om produktet?

Side 1/128
Eikon
20420-20421
Idea
16591-16592
Manuale installatore - Installer manual - Manuel pour l’installateur
Installationshandbuch - Manual del instalador - Εγχειρίδιο οδηγιών
Rivelatore gas metano - Rivelatore GPL
Methane gas detector - LPG detector
Détecteur gaz méthane - Détecteur GPL
Erdgas-Warnmelder - Flüssiggas-Warnmelder
Detector gas metano - Detector GPL
Ανιχνευτής μεθανίου - Ηλεκτρονικός ανιχνευτής LPG
Arké
19420-19421
Plana
14420-14421
8000
08496-08497
01895-01896
Da compilare da parte dell’installatore
To be filled in by the installer
Faire remplir par l'installateur
Muss vom Installateur ausgefüllt werden
Por rellenar por parte del instalador
Συμπληρώνεται από τον εγκαταστάτη
Data di installazione
Date of installation
Date d'installation
Installationsdatum
Fecha de instalación
Ημερομηνία εγκατάστασης
Data di sostituzione
Date of replacement
Date de remplacement
Austauschdatum
Fecha de sustitución
Ημερομηνία αντικατάστασης
Apparecchi da parete - Surface mounting devices - Appareils en saillie
Wandgeräte - Aparatos de superficie -
Επίτοιχες συσκευές
Apparecchi da parete: data di sostituzione del sensore
Surface mounting devices: sensor replaceable date
Appareils en saillie: date de remplacement du capteur
Wandgeräte: Datum dem Sensor-Austausch
Aparatos de superficie: fecha de sustitución del sensor
Επίτοιχες συσκευές: ημερομηνία ανπκατάστασης του αισθητήρα
20420
20421
Eikon Idea Plana 8000
16591
16592
14420
14421
08496
08497
01895
01896
Sensore di ricambio - Spare sensor - Capteur de rechange
Ersatzteilsensor - Sensor de recambio -
Ανταλλακτικός αισθητήρας
01895.G
01896.M
19420
19421
Arké
Gas Stop GPL
Rivelatore elettronico di gas GPL con segnalazione acustica
e ottica e comando di elettrovalvola, alimentazione 230 V~
50-60 Hz.
Gas Stop GPL, electronic LPG detector with acoustic and
optical signalling and direct control on solenoid valve, supply
voltage 230 V~ 50-60 Hz.
Détecteur électronique de gaz GPL avec signalisation acousti-
que et optique et action sur électrovanne, alimentation 230 V~
50-60 Hz.
Elektronischer Flüssiggasmelder mit akustischer und optischer
Anzeige sowie Magnetventilsteuerung, Spannungs versorgung
230 V~ 50-60 Hz.
Detector electrónico de gas GPL con señalizaciones acústica
y óptica y mando para electroválvula. Alimentación de 230 V~
y 50-60 Hz.
Ηλεκτρονικός ανιχνευτής υγραερίου με ηχητική και οπτική σήμανση και
έλεγχο ηλεκτροβαλβίδας, τροφοδοσία 230 V~
50-60 Hz.
Gas Stop Metano
Rivelatore elettronico di gas Metano con segnalazione acusti-
ca e ottica e comando di elettrovalvola, alimentazione 230 V~
50-60 Hz.
Gas Stop Metano, electronic methane detector with acoustic
and optical signalling and direct control on solenoid valve,
supply voltage 230 V~ 50-60 Hz.
Détecteur électronique de gaz Metano avec signalisation
acoustique et optique et action sur électrovanne, alimentation
230 V~ 50-60 Hz.
Elektronischer Erdgasmelder mit akustischer und optischer
Anzeige sowie Magnetventilsteuerung, Spannungs versorgung
230 V~ 50-60 Hz.
Detector electrónico de gas Metano con señalizaciones acús-
tica y óptica y mando para electroválvula. Alimentación de
230 V~ y 50-60 Hz.
Ηλεκτρονικός ανιχνευτής μεθανίου με ηχητική και οπτική σήμανση και
έλεγχο ηλεκτροβαλβίδας, τροφοδοσία 230 V~ 50-60 Hz.
2 - ITALIANO
INDICE
Per l’installatore
1. Installazione Gas Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Collegamenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Esempi di collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Esempi di installazione e cablaggio apparecchi
da parete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. Messa in servizio e controllo funzionamento . . . . . . . . . . . . 12
4. Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5. Regole di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. Conformità normativa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7. Regole di smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sensore di ricambio e sua installazione . . . . . . . . . . . . . . . 22
Per l’utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1. Descrizione Gas Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Indicazioni esterne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3. Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4. Anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5. Controllo periodico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6. Comportamento in caso di fuga di gas. . . . . . . . . . . . . . . . 20
7. Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
ATTENZIONE!
Il rivelatore ha una durata di 5 ANNI dal momento in cui viene installato.
Nel caso dei rivelatori da parete 01895 e 01896, la durata può essere
prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il
sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR
01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito
una sola volta e solamente da personale qualificato.
Si ricordi di apporre la targhetta con la data di sostituzione nell’apposito
spazio sul fronte dell’apparecchio (per i dispositivi da incasso) o di
indicare la data nell’apposita etichetta da apporre sul fianco dell’appa-
recchio (per i dispositivi da parete), oltre che nell’interno di copertina di
questo libretto istruzioni.
Verificare prima dell’installazione che nel rivelatore sia presente la resi-
stenza di carico collegata ai morsetti 6 e 7 (~ 1 ).
Per il collegamento della elettrovalvola VIMAR 16590 o di elettrovalvole
normalmente aperte (NO) a riarmo manuale 12 V d.c. 13 W con energia
di eccitazione non superiore a 0,4 Joule utilizzare i morsetti 6 e 7 rimuo-
vendo la resistenza di carico.
Per il collegamento di elettrovalvole di altro tipo ed eventuali segna-
lazioni aggiuntive di allarme utilizzare i morsetti 3-4-5 relativi al redi
uscita con contatto pulito di scambio e non rimuovere la resistenza
di carico dai morsetti 6 e 7 (per la portata del relè vedere il capitolo
“Caratteristiche tecniche” a pag. 13).
ITALIANO - 3
1. Installazione Gas Stop
Rivolgersi a tecnici autorizzati per le
operazioni di installazione, manutenzione
ordinaria e straordinaria e per la messa
fuori servizio dell’apparecchio.

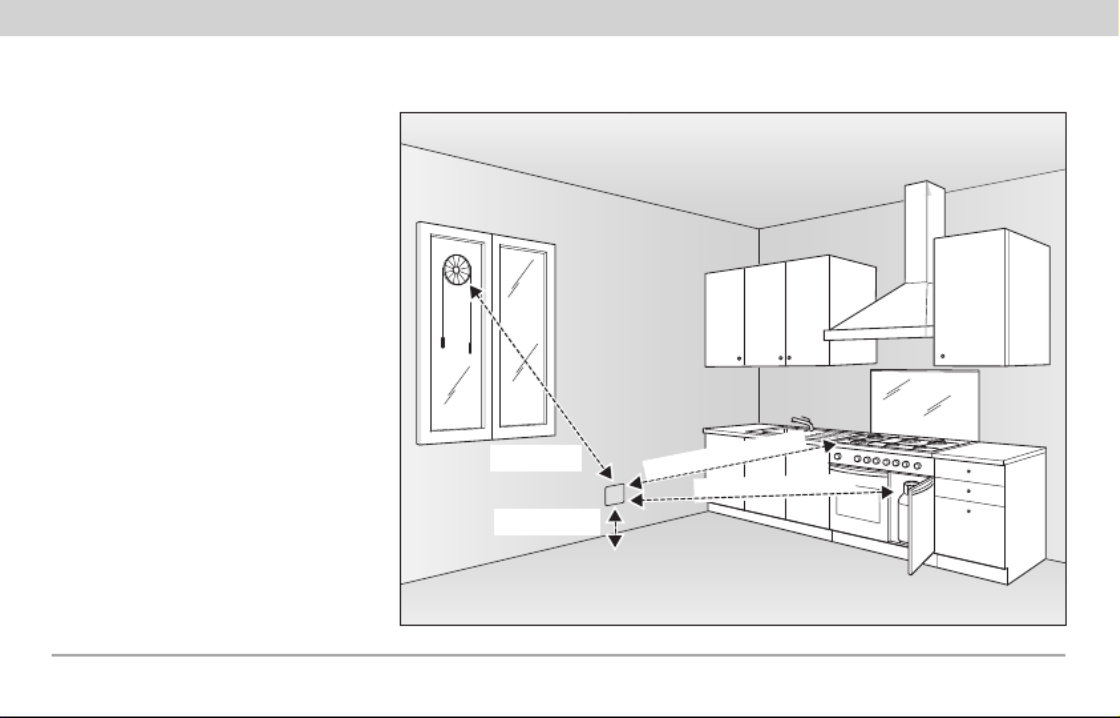

Il rivelatore GPL o metano deve essere
installato in una posizione interessata
dalla circolazione naturale dell’aria, a una
distanza non superiore a 3-4 m da cal-
daie, scaldabagni, fornelli, bombole di
gas e a una distanza di 20-30 cm dal
piano di calpestio (figura 1 - Gas Stop
GPL) o a una distanza di 20-30 cm dal
soffitto (figura 2 - Gas Stop Metano).
1,5 m min
30 cm max
1 m min - 4 m max
1 m min - 4 m max
Fig. 1
Gas Stop GPL
Per l’installatore
ITALIANO - 5
L e N rispettando la polarizzazione (L con L; N con N) e le
uscite per l’elettrovalvola di ogni rivelatore devono essere
collegate in parallelo tra loro, rispettando la numerazione dei
morsetti (6 con 6; 7 con 7).
In tal modo una fuga di gas in uno qualsiasi degli ambienti provo-
cherà il blocco dell’erogazione del gas chiudendo l’elettrovalvola,
mentre la segnalazione ottico/acustica del rivelatore che ha inviato
l’impulso elettrico di chiusura indicherà in quale ambiente si è
manifestata la fuga di gas (vedere esempio figura 4).
2. Collegamenti
morsetti L - N: alimentazione 230 V~ ±10% 50-60 Hz
morsetti 6 - 7: collegamento elettrovalvola VIMAR 16590 o
elettrovalvola a riarmo manuale NO 12 V d.c. 13 W con energia
di eccitazione non superiore a 0,4 Joule previa rimozione della
resistenza di carico
morsetti 3 - 4 - 5: relé di uscita a contatto pulito in scambio per
collegamento di segnalazioni aggiuntive di allarme e di elettro-
valvole di tipo diverso da quella sopra indicata (morsetti 3-4 se
normalmente chiusa; morsetti 4-5 se normalmente aperta)
Tutte le elettrovalvole devono essere di tipo a riarmo manuale.
Qualora non venisse collegata ai morsetti 6 e 7 una elettrovalvola
del tipo indicato o la resistenza di carico, il LED giallo del
rivelatore lampeggia durante il normale funzionamento ad indicare
la mancanza di collegamento; ciò, comunque, non pregiudica le
prestazioni del prodotto.
Si possono collegare privelatori in uno stesso edificio (ambienti
diversi) i quali comandino un’unica elettrovalvola. In tal caso l’ali-
mentazione di ogni rivelatore deve essere portata sui morsetti
Per l’installatore
ITALIANO - 7

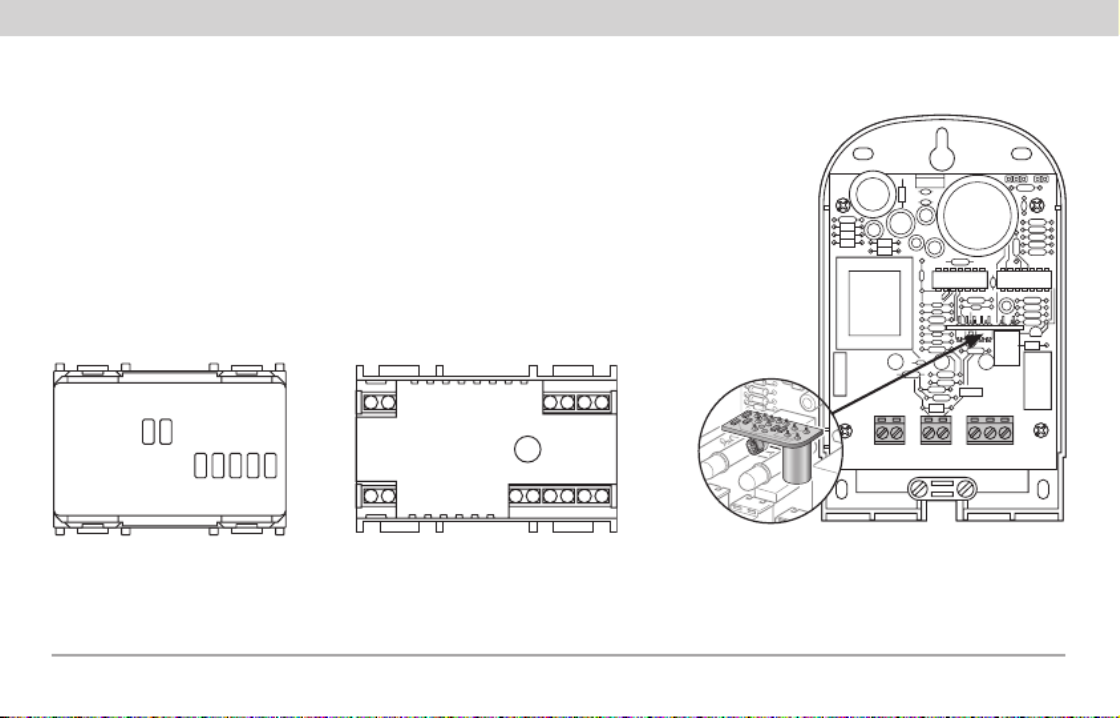

L N 57 6 4 3
Gas Stop GPL - art. 01895
Gas Stop Metano - art. 01896
Per l’installatore
L
N
7
5
6
43
Gas Stop GPL
art. 16591
art. 08496
Gas Stop Metano
art. 16592
art. 08497
354LN
6 7
Gas Stop GPL
art. 20421
art. 19421
art. 14421
Gas Stop Metano
art. 20420
art. 19420
art. 14420
ITALIANO - 9
N
L
57
4
36NL
230 V~
12 V~ / 12 V d.c.
Resistenza
di carico
Elettrovalvola
NO

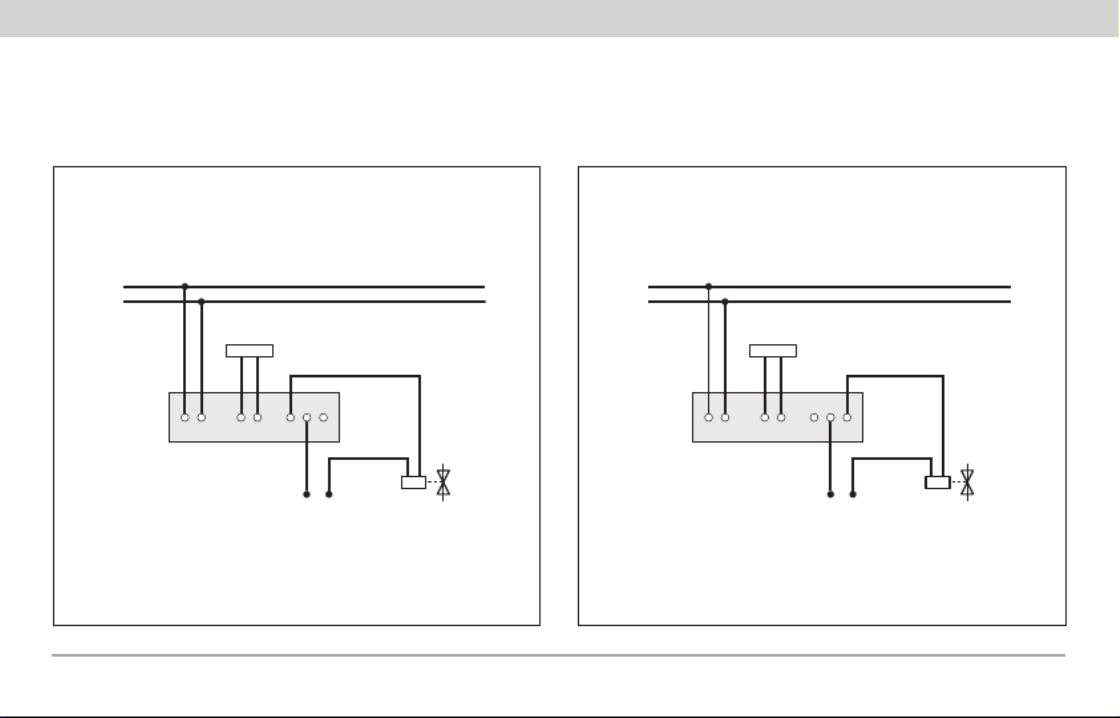

Installazione di un singolo rivelatore con elettrovalvola a riarmo
manuale (NC 230 V~/12 V~/12 V d.c. Idea, 8000, parete)
(NC-230 V~ Eikon, Arké, Plana)
Per la portata del relè vedere il capitolo
“Caratteristiche tecniche” a pag. 13.
Per la portata del relè vedere il capitolo
“Caratteristiche tecniche” a pag. 13.
Installazione di un singolo rivelatore con elettrovalvola a riarmo
manuale (NO 230 V~/12 V~/12 V d.c. Idea, 8000, parete)
(NO-230 V~ Eikon, Arké, Plana)
Fig. 5 Fig. 6
Per l’installatore
ITALIANO - 17

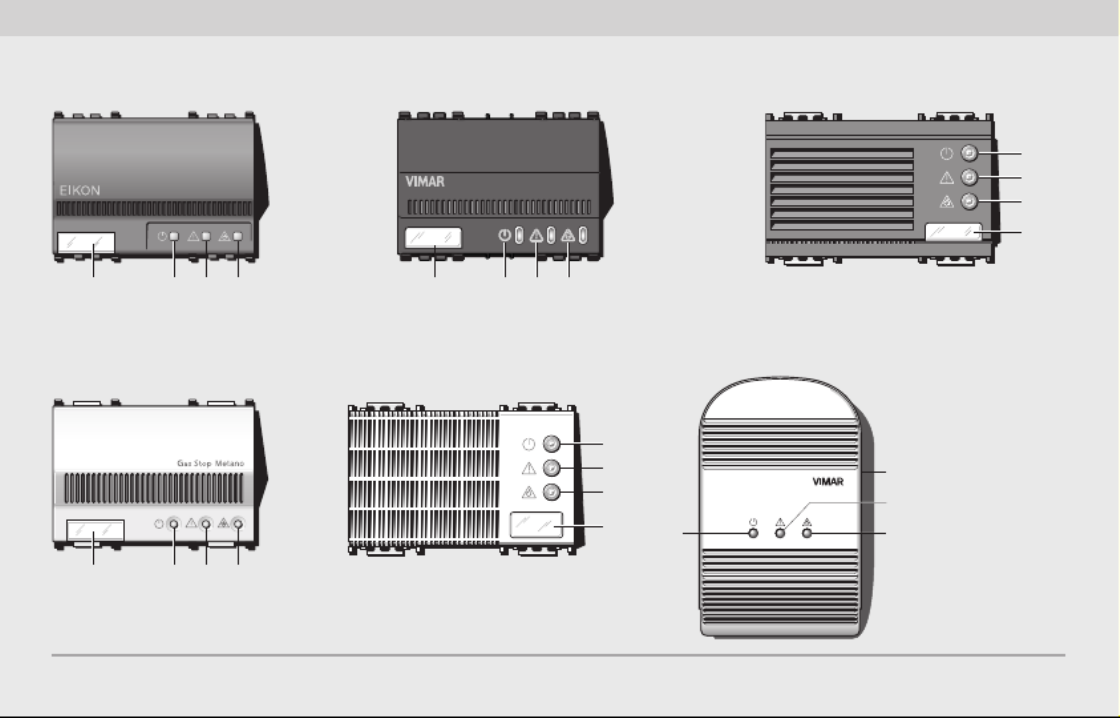

Gas St op Me tano
1
2
3
4
08497
4 1 2 3
Gas Stop Metano
1 3
2
Gas St op Met ano
4
Gas Stop GPL - art. 19421
Gas Stop Metano - art. 19420
Gas Stop GPL - art. 08496
Gas Stop Metano - art. 08497
Gas Stop GPL - art. 20421
Gas Stop Metano - art. 20420
Gas Stop GPL
art. 01895
Gas Stop Metano
art. 01896
Per l’utente
4 1 2 3
PLANA
Gas Stop GPL - art. 14421
Gas Stop Metano - art. 14420
1
2
3
Gas St o p Met ano
4
Idea
Gas Stop GPL - art. 16591
Gas Stop Metano - art. 16592
GAS STOP
METANO
4 1 2 3
