Side 1/4
ELA5, ELA6, ELA7
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
S6I.ELA.500 05 1909
EL33

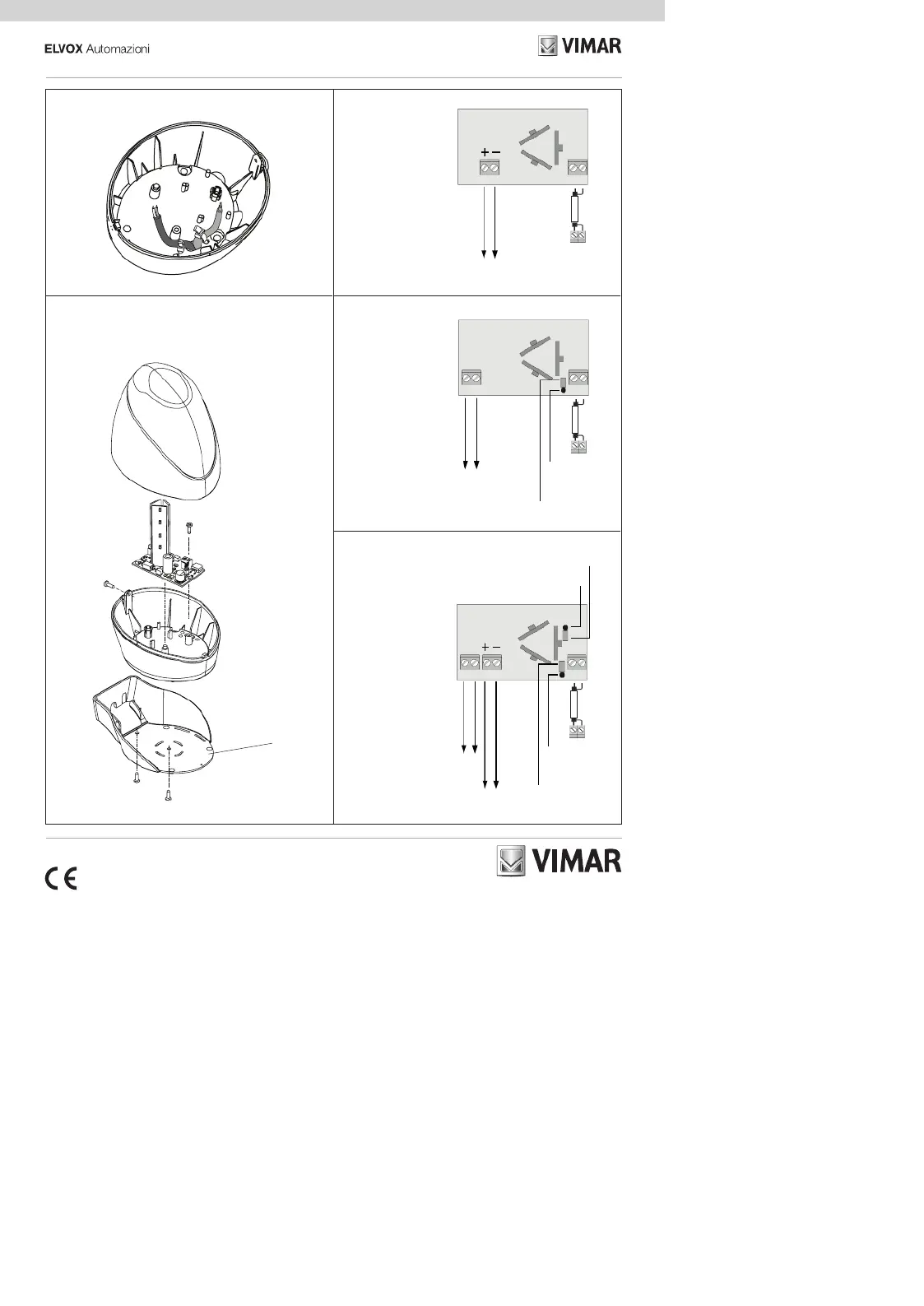

Fig./Abb./Εικ. 1
Fig./Abb./Εικ. 2
12/24 Vdc
Fig./Abb./Εικ. 3
ELA5
120/230 Vac
1 2 5 6
JP2
Fix
Flash
Fig./Abb./Εικ. 4
ELA6
120/230
Vac
1 2 5 6
12/24
Vdc
3 4
12/24 Vdc
120/230 Vac
JP1JP2
Fix
Flash
Fig./Abb./Εικ. 5
ELA7
ELA5, ELA6, ELA7
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
S6I.ELA.500 05 1909
Descrizione prodotto
ELA5, ELA6, ELA7 è una linea di lampeggianti per l’automazione
di cancelli e porte da garage con LED ad alta efficienza e antenna
accordata a 433 MHz.
Modello Descrizione
ELA5
Lampeggiante a LED con alimentazione12/24 Vdc,
antenna integrata, lampeggio comandato dalla centrale
ELA6
Lampeggiante a LED con alimentazione 120/230 Vac,
antenna integrata, lampeggio integrato su lampeggian
-
te o comandato dalla centrale selezionabile mediante
jumper JP2
ELA7
Lampeggiante a LED con selezione alimentazione
12/24 Vdc o 120/230 Vac, antenna integrata, lam
-
peggio integrato su lampeggiante o comandato dalla
centrale selezionabile mediante jumper JP2
Precauzioni e avvertenze
L’installazione del prodotto deve essere effettuata da personale
qualificato, nel rispetto delle leggi e norme vigenti nel territorio.
Prima di effettuare i collegamenti elettrici del lampeggiante togliere
l’alimentazione alla centrale di comando e disconnettere le batterie
se presenti. Verificare che la tensione di uscita lampeggiante della
centrale sia corrispondente alla tensione di alimentazione del lam
-
peggiante stesso.
Veriche prima dell’installazione
- verificare che la posizione prescelta garantisca all’utente una
buona visibilità del lampeggiante.
Installazione del lampeggiante
- Inserire il cavo di alimentazione ed eventualmente il cavo antenna
nell’apposito foro e assicurarli con le fascette fornite come indicato
in fig. 1.
- Fissare il fondo del lampeggiante su una superficie piana orizzon
-
tale in un punto ben visibile all’utilizzatore
- Nel caso sia necessario posizionare il lampeggiante a parete
utilizzare il supporto opzionale EL33 (fig. 2) avvitandolo con le 2
viti fornite.
Collegamenti elettrici
ELA5: vedere fig. 3, ELA6: vedere fig. 4, ELA7: vedere fig. 5.
Caratteristiche tecniche:
Modello ELA5 ELA6 ELA7
Alimentazione 12/24 Vdc 120/230 Vac 12/24 Vdc
Assorbimento 250 mA 12 mA
250 mA 12/24 Vdc
12 mA 120/230 Vac
Grado di
protezione
IP54 IP54 IP54
Temperatura
di utilizzo
-20 °C
+55 °C
-20 °C
+55 °C
-20 °C
+55 °C
Jumper JP1 - -
Selezione alimenta
-
zione 12/24 Vdc o
120/230 Vac
Jumper JP2 -
Selezione
lampeggio
integrato su
lampeggiante
o su centrale
di comando
Selezione lam
-
peggio integrato
su lampeggiante
o su centrale di
comando
Product description
ELA5, ELA6, ELA7 is a line of flashing lights for the automation
systems of gates and garage doors with high-efficiency LED and
aerial tuned to 433 MHz.
Model Description
ELA5
12/24 Vdc LED flashing light with built-in aerial and
control panel controlled flashing
ELA6
120/230 Vac LED flashing light with built-in aerial and
selectable integrated flashing or control panel con
-
trolled flashing through jumper JP2
ELA7
LED flashing light with 12/24 Vdc or 120/230 Vac
power supply selection, built-in aerial and selectable
integrated flashing or control panel controlled flashing
through jumper JP2
Precautions and Warnings
The product must be installed by qualified personnel in compliance
with the current laws and regulations of the territory. Before making
the electrical connections for the flashing light, cut off the power to
the control panel and disconnect the batteries, when present. Check
that the flashing light output voltage from the control panel matches
the supply voltage of the flashing light.
Checks prior to installation
- check that the chosen position ensures the user has a clear view
of the flashing light.
Installing the ashing light
- Insert the power cord into the socket and and possibly the aerial
cable through the hole and secure them with the cable ties sup
-
plied as shown in Fig. 1.
- Secure the base of the flashing light on a flat horizontal surface in
a clearly visible position for the user.
- If a wall-mount installation is needed, use the optional support
EL33 (Fig. 2) , securing it with the 2 provided screws.
Electrical connections
ELA5: see fig. 3, ELA6: see fig. 4, ELA7: see fig. 5.
Technical data:
Model ELA5 ELA6 ELA7
Power supply 12/24 Vdc 120/230 Vac 12/24 Vdc
Absorption 250 mA 12 mA
250 mA 12/24 Vdc
12 mA 120/230 Vac
Degree of
protection
IP54 IP54 IP54
Operating
temperature
-20°C
+55°C
-20°C +55°C -20°C +55°C
Jumper JP1 - -
Power supply
selection 12/24 Vdc
or 120/230 Vac
Jumper JP2 -
Integrated or
control panel
controlled
flashing
selection
Integrated or control
panel controlled
flashing selection
