ELA5, ELA6, ELA7

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

S6I.ELA.500 05 1909

EL33

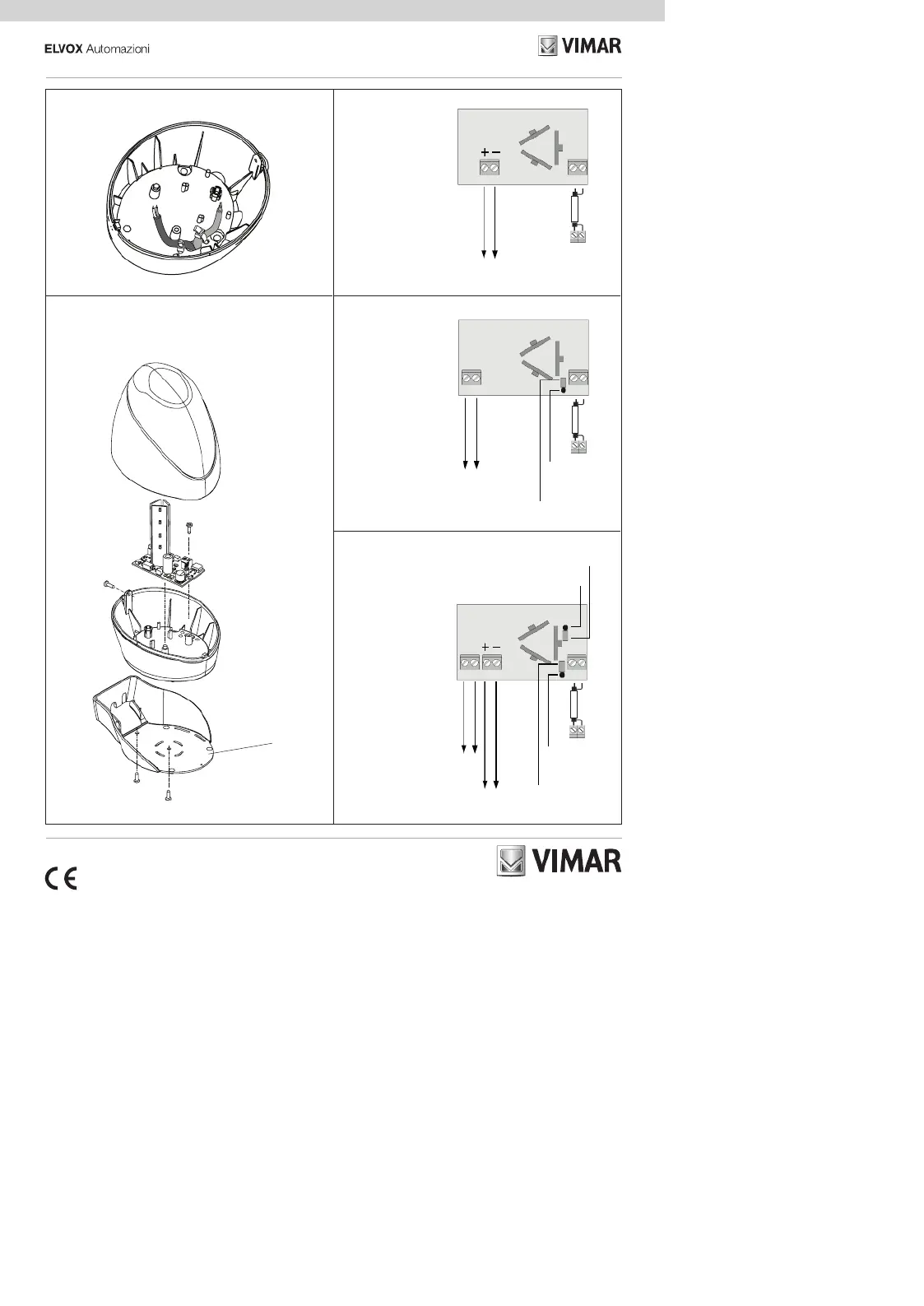

Fig./Abb./Εικ. 1

Fig./Abb./Εικ. 2

12/24 Vdc

3 4 5 6

Fig./Abb./Εικ. 3

ELA5

120/230 Vac

1 2 5 6

JP2

Fix

Flash

Fig./Abb./Εικ. 4

ELA6

120/230

Vac

1 2 5 6

12/24

Vdc

3 4

12/24 Vdc

120/230 Vac

JP1JP2

Fix

Flash

Fig./Abb./Εικ. 5

ELA7

ELA5, ELA6, ELA7

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

S6I.ELA.500 05 1909

Descrizione prodotto

ELA5, ELA6, ELA7 è una linea di lampeggianti per l’automazione

di cancelli e porte da garage con LED ad alta efficienza e antenna

accordata a 433 MHz.

Modello Descrizione

ELA5 Lampeggiante a LED con alimentazione12/24 Vdc,

antenna integrata, lampeggio comandato dalla centrale

ELA6

Lampeggiante a LED con alimentazione 120/230 Vac,

antenna integrata, lampeggio integrato su lampeggian

te o comandato dalla centrale selezionabile mediante

jumper JP2

ELA7

Lampeggiante a LED con selezione alimentazione

12/24 Vdc o 120/230 Vac, antenna integrata, lam

peggio integrato su lampeggiante o comandato dalla

centrale selezionabile mediante jumper JP2

Precauzioni e avvertenze

L’installazione del prodotto deve essere effettuata da personale

qualificato, nel rispetto delle leggi e norme vigenti nel territorio.

Prima di effettuare i collegamenti elettrici del lampeggiante togliere

l’alimentazione alla centrale di comando e disconnettere le batterie

se presenti. Verificare che la tensione di uscita lampeggiante della

centrale sia corrispondente alla tensione di alimentazione del lam-

peggiante stesso.

Veriche prima dell’installazione

- verificare che la posizione prescelta garantisca all’utente una

buona visibilità del lampeggiante.

Installazione del lampeggiante

- Inserire il cavo di alimentazione ed eventualmente il cavo antenna

nell’apposito foro e assicurarli con le fascette fornite come indicato

in fig. 1.

- Fissare il fondo del lampeggiante su una superficie piana orizzon-

tale in un punto ben visibile all’utilizzatore

- Nel caso sia necessario posizionare il lampeggiante a parete

utilizzare il supporto opzionale EL33 (fig. 2) avvitandolo con le 2

viti fornite.

Collegamenti elettrici

ELA5: vedere fig. 3, ELA6: vedere fig. 4, ELA7: vedere fig. 5.

Caratteristiche tecniche:

Modello ELA5 ELA6 ELA7

Alimentazione 12/24 Vdc 120/230 Vac 12/24 Vdc

Assorbimento 250 mA 12 mA 250 mA 12/24 Vdc

12 mA 120/230 Vac

Grado di

protezione IP54 IP54 IP54

Temperatura

di utilizzo

-20 °C

+55 °C

-20 °C

+55 °C

-20 °C

+55 °C

Jumper JP1 - -

Selezione alimenta-

zione 12/24 Vdc o

120/230 Vac

Jumper JP2 -

Selezione

lampeggio

integrato su

lampeggiante

o su centrale

di comando

Selezione lam-

peggio integrato

su lampeggiante

o su centrale di

comando

Product description

ELA5, ELA6, ELA7 is a line of flashing lights for the automation

systems of gates and garage doors with high-efficiency LED and

aerial tuned to 433 MHz.

Model Description

ELA5 12/24 Vdc LED flashing light with built-in aerial and

control panel controlled flashing

ELA6

120/230 Vac LED flashing light with built-in aerial and

selectable integrated flashing or control panel con

trolled flashing through jumper JP2

ELA7

LED flashing light with 12/24 Vdc or 120/230 Vac

power supply selection, built-in aerial and selectable

integrated flashing or control panel controlled flashing

through jumper JP2

Precautions and Warnings

The product must be installed by qualified personnel in compliance

with the current laws and regulations of the territory. Before making

the electrical connections for the flashing light, cut off the power to

the control panel and disconnect the batteries, when present. Check

that the flashing light output voltage from the control panel matches

the supply voltage of the flashing light.

Checks prior to installation

- check that the chosen position ensures the user has a clear view

of the flashing light.

Installing the ashing light

- Insert the power cord into the socket and and possibly the aerial

cable through the hole and secure them with the cable ties sup

plied as shown in Fig. 1.

- Secure the base of the flashing light on a flat horizontal surface in

a clearly visible position for the user.

- If a wall-mount installation is needed, use the optional support

EL33 (Fig. 2) , securing it with the 2 provided screws.

Electrical connections

ELA5: see fig. 3, ELA6: see fig. 4, ELA7: see fig. 5.

Technical data:

Model ELA5 ELA6 ELA7

Power supply 12/24 Vdc 120/230 Vac 12/24 Vdc

Absorption 250 mA 12 mA 250 mA 12/24 Vdc

12 mA 120/230 Vac

Degree of

protection IP54 IP54 IP54

Operating

temperature

-20°C

+55°C -20°C +55°C -20°C +55°C

Jumper JP1 - -

Power supply

selection 12/24 Vdc

or 120/230 Vac

Jumper JP2 -

Integrated or

control panel

controlled

flashing

selection

Integrated or control

panel controlled

flashing selection
