Side 1/6

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400467B0 02 1804

Eikon

20516

Arké

19516

Idea

16956

Plana

14516

Ricevitore per telecomando a infrarossi - 2 moduli.

Il dispositivo riceve i comandi dal telecomando 01849 e dispone di 4 canali in

ricezione. Consente di realizzare le funzioni di interruttore ON/OFF, comando per

tapparelle, comando per regolatore, comando inversione di stato (passo-passo),

attivazione scenari.

CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V

• Assorbimento: 10 mA

• Input: telecomando 01849 (IR protocollo RC5)

• Canali in ricezione: 4

• Morsetti: bus TP

• Funzioni realizzabili:

- interruttore ON/OFF

- comando per tapparelle

- comando per regolatore

- inversione di stato (passo-passo)

- pulsante

- attivazione scenari.

CONFIGURAZIONE.

PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL

MANUALE ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE

DI CONTROLLO.

• Blocchi funzionali: 4, ogni blocco funzionale può appartenere al massimo a 4

gruppi.

• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,

quando la centrale richiede di premere il pulsante dei dispositivi:

• Funzionamento tipo 1: pulsante passo-passo o semplice (premuto ON, rila-

sciato OFF):

- premere il pulsante di configurazione;

- il led si accende e lampeggia;

- selezionare il blocco funzionale da configurare attraverso un pulsante da 1 a 4 del

telecomando (indifferentemente tasti di destra o di sinistra del telecomando);

- il led lampeggia;

- premere il pulsante del telecomando che si desidera associare al blocco funzio-

nale;

- il led lampeggia lentamente; al termine dell’operazione il led si spegne.

• Funzionamento tipo 2: pulsante ON/OFF, controllo regolatore o comando

tapparelle:

- premere il pulsante di configurazione;

- il led si accende e lampeggia;

- selezionare il blocco funzionale da configurare attraverso un pulsante da 1 a 4

del telecomando (indifferentemente tasti di destra o di sinistra del telecomando);

- il led lampeggia;

- premere il pulsante del telecomando che si desidera associare al blocco funzio-

nale;

- il led lampeggia lentamente;

- premere entro 3 s il tasto a lato di quello precedentemente premuto (che è il

tasto a lato di quello associato al blocco funzionale);

- il led si accende; al termine dell’operazione il led si spegne.

Note.

• Nella configurazione “Funzionamento tipo pulsante passo-passo o semplice”

è possibile passare da funzionamento “pulsante passo-passo” a “pulsante

semplice” attraverso la modifica dei parametri.

• Nella configurazione “Funzionamento tipo pulsante ON/OFF, controllo regola-

tore o comando tapparelle” è possibile passare da funzionamento “pulsante

ON/OFF” a “pulsante controllo regolatore” e a “pulsante comando tapparelle”

attraverso la modifica dei parametri.

PARAMETRI.

• Per ogni blocco funzionale è possibile impostare la modalità di funzionamento:

- Funzionamento tipo 1:

- pulsante ON/OFF (passo-passo);

- Funzionamento tipo 2:

- pulsante semplice (ON alla pressione, OFF al rilascio);

- pulsante ON/OFF;

- pulsante controllo regolatore;

- pulsante tapparelle;

- comando scenario;

• Parametri led:

- led sempre spento;

- led normalmente spento (tranne che in ricezione IR);

- led normalmente acceso per individuazione al buio (tranne che in ricezione IR).

• Parametri di default: pulsante ON/OFF con led sempre acceso.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza

delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC

Norma EN 50428.

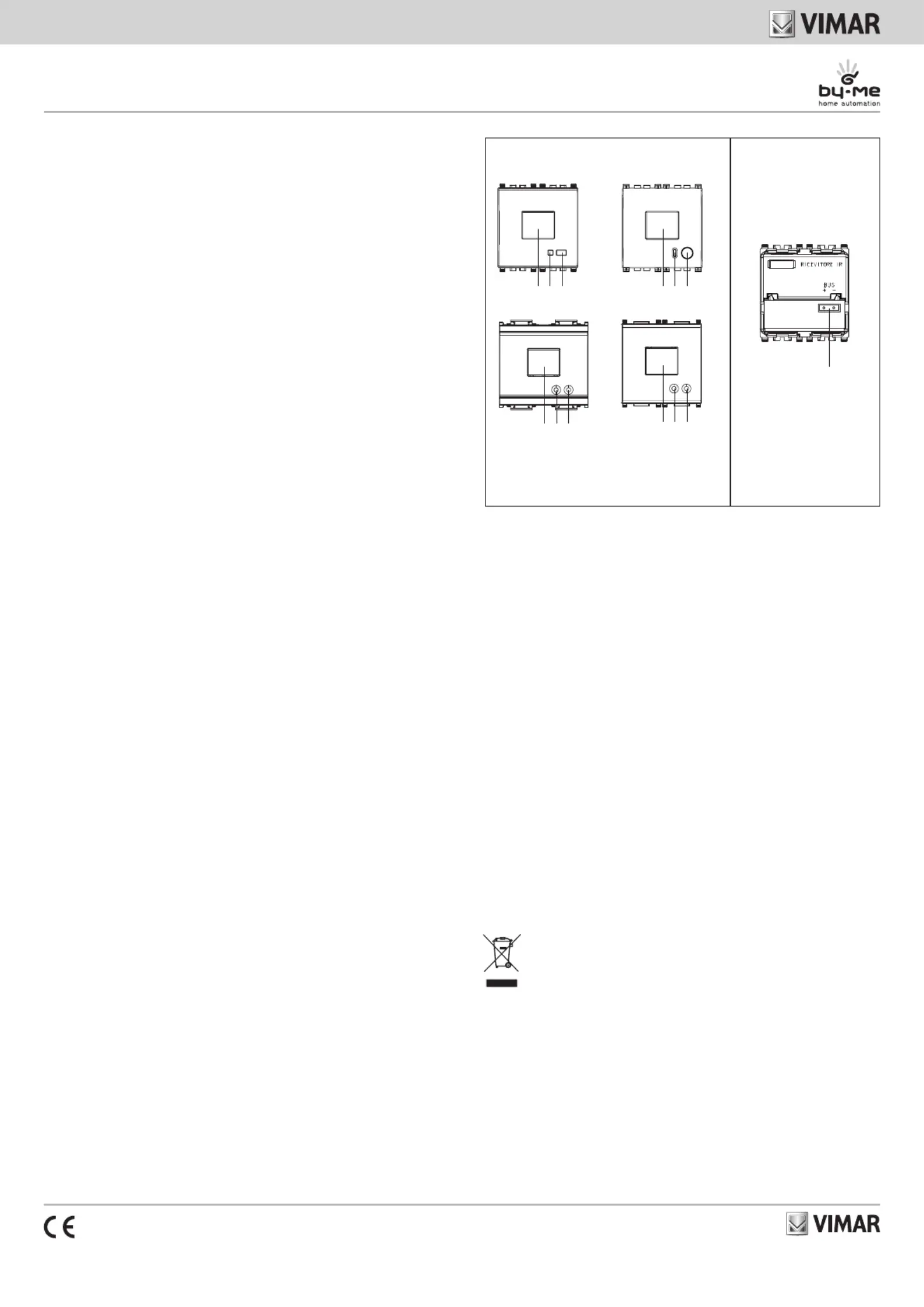

Legenda:

A: ricevitore IR

B: led

C: pulsante di configurazione.

A B C

VISTA FRONTALE.

Idea Plana

Eikon

VISTA POSTERIORE.

Morsetti

bus TP

Arké

A B C

A B C A B C

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione

indica che il prodotto alla ﬁne della propria vita utile deve essere raccolto separatamente

dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁne vita agli

idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In al-

ternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparec-

chiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superﬁcie di

vendita di almeno 400 m

2 è inoltre possibile consegnare gratuitamente, senza obbligo

di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata

raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare

possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei

materiali di cui è composta l’apparecchiatura.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400467B0 02 1804

Eikon

20516

Arké

19516

Idea

16956

Plana

14516

Infrared remote control receiver - 2 modules.

This device receives commands from the remote control 01849 and has 4 chan-

nels in reception. It can be used for the functions of an On/Off switch, roll-up blind

control, dimmer control, state reversal control (step-by-step), scenario activation.

CHARACTERISTICS.

• Rated supply voltage: BUS 29 V

• Input: 10 mA

• Input: remote control 01849 (IR protocol RC5)

• Reception channels: 4

• Terminals: TP BUS

• Possible functions:

- ON/OFF switch

- roller shutter control

- dimmer control

- state reversal (step-by-step)

- button

- scenario activation.

CONFIGURATION.

FOR THE OPERATIONS OF INSTALLATION AND CONFIGURATION, SEE

THE By-me SYSTEM INSTRUCTIONS MANUAL ATTACHED TO THE

CONTROL UNIT.

• Functional blocks: 4, each functional block can belong to at most 4 groups.

• Selecting the functional block (configuration): during group creation, when the

control unit requires pressing the device button:

• Operation type 1: step-by-step or simple button (pressed ON, released OFF):

- press the configuration button;

- the LED light illuminates and blinks;

- select the functional block to configure with a button from 1 to 4 on the remote

control (right or left-hand buttons of the remote control indistinctly);

- the LED blinks;

- press the button of the remote control you want to associate with the functional

block;

- the LED blinks slowly; at the end of the operation the LED will go out.

• Operation type 2: ON/OFF button, dimmer control or roller shutter control

- press the configuration button;

- the LED light illuminates and blinks;

- select the functional block to configure with a button from 1 to 4 on the remote

control (right or left-hand buttons of the remote control indistinctly);

- the LED blinks;

- press the button of the remote control you want to associate with the functional

block;

- the LED blinks slowly;

- within 3 s press the button next to the one pressed before (which is the button

next to the one associated with the functional block);

- the LED comes on; at the end of the operation the LED will go out.

Notes.

• In “step-by-step or simple button operation” configuration it is possible to

pass from “step-by-step button” to “simple button” operation by changing the

parameters.

• In “ON/OFF button, dimmer control or roller shutter operation” configuration it is

possible to pass from “ON/OFF button” to “dimmer control button” and “roller

shutter control button” by changing the parameters.

PARAMETERS.

• For each functional block it is possible to set the operating mode:

- Operation type 1:

- ON/OFF button (step-by-step);

- Operation type 2:

- simple button (ON when pressed, OFF when released);

- ON/OFF button;

- dimmer control button;

- roller shutter button;

- scenario control;

• LED parameters:

- LED always off;

- LED normally off (except when on IR reception);

- LED normally on for location in the dark (except when on IR reception).

• Default parameters: ON/OFF button with LED always on.

INSTALLATION RULES.

Installation should be carried out by qualified personnel in compliance with the current

regulations regarding the installation of electrical equipment in the country where the

products are installed.

CONFORMITY.

EMC directive

Standard EN 50428.

FRONT VIEW.

Caption:

A: IR receiver

B: led

C: configuration button.

BACK VIEW.

terminals

TP bus

A B C

Idea Plana

Eikon Arké

A B C

A B C A B C

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the

product must not be included with other general waste at the end of its working life. The

user must take the worn product to a sorted waste center, or return it to the retailer when

purchasing a new one. Products for disposal can be consigned free of charge (without

any new purchase obligation) to retailers with a sales area of at least 400 m

2, if they

measure less than 25 cm. An efﬁcient sorted waste collection for the environmentally

friendly disposal of the used device, or its subsequent recycling, helps avoid the potential

negative effects on the environment and people’s health, and encourages the re-use

and/or recycling of the construction materials.
