Bedienungsanleitung

Endoskop

Best.-Nr. 2446356 / BS-701 mit einer Kamera

Best.-Nr. 2446357 / BS-702 mit zwei Kameras

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein akkubetriebenes Endoskop. Das Produkt ist zur

Überprüfung und Suche nach Störungen in spannungsfreien Systemen und Anlagen vorge-

sehen.

Das Hauptgerät darf keiner Feuchtigkeit oder Nässe ausgesetzt werden.

Die mit einem Schwanenhals ausgestattete Kamera ist gegen das Eindringen von Staub und

zeitweiliges Untertauchen geschützt (IP67). Tauchen Sie die Kamera und den Schwanen-

hals nur in Wasser und wässrige Flüssigkeiten ein. Von dem Eintauchen in Säuren oder al-

kalische Lösungen ist dringend abzusehen.

Das Modell mit der Best.-Nr. 2446357 ist mit einer zusätzlichen Kamera an der Seite ausge-

stattet.

Das Produkt ist für den privaten und gewerblichen Einsatz konzipiert.

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-

werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Das Produkt kann in Schulen und Ausbildungsstätten eingesetzt werden. Die Verwendung

muss von geschultem Personal beaufsichtigt werden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das

Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/

oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-

2 Lieferumfang

■

Hauptgerät

■

Kamera mit Schwanenhals

■

Aufsätze (Haken, Magnet, Spiegel,

Schutzkappe)

■

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter herunterwww.conrad.com/downloads

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-

te.

4 Symbole in dieser Bedienungsanleitung

Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.

Lesen Sie sich den Hinweis aufmerksam durch.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch

einen elektrischen Schlag führen kann. Lesen Sie sich den Hinweis aufmerksam

durch.

5 Symbole auf dem Produkt

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfäl-

tig durch.

6 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-

nungsanleitung enthaltenen Sicherheitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

6.1 Allgemein

■

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

■

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,

wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

6.2 Handhabung

■

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

6.3 Betriebsumgebung

Lebensgefahr durch elektrischen Schlag! Bei dem Berühren spannungsführender

Gegenstände mit dem Schwanenhals oder dem Kamerakopf können Sie einen

elektrischen Schlag erleiden. Untersuchen Sie daher ausschließlich Objekte, die

keine Spannung führen bzw. an denen keine Spannung anliegt.

■

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

■

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

6.4 Bedienung

■

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des

Produkts haben, wenden Sie sich an einen Fachmann.

■

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb

und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon

ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,

wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert

wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

6.5 Li-Ionen-Akku

■

Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Ex-

plosions- und Brandgefahr!

■

Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie

den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

■

Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die

verwendete Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.

■

Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.

■

Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Ober-

fläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

6.6 Angeschlossene Geräte

■

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-

räte, an die das Produkt angeschlossen wird.

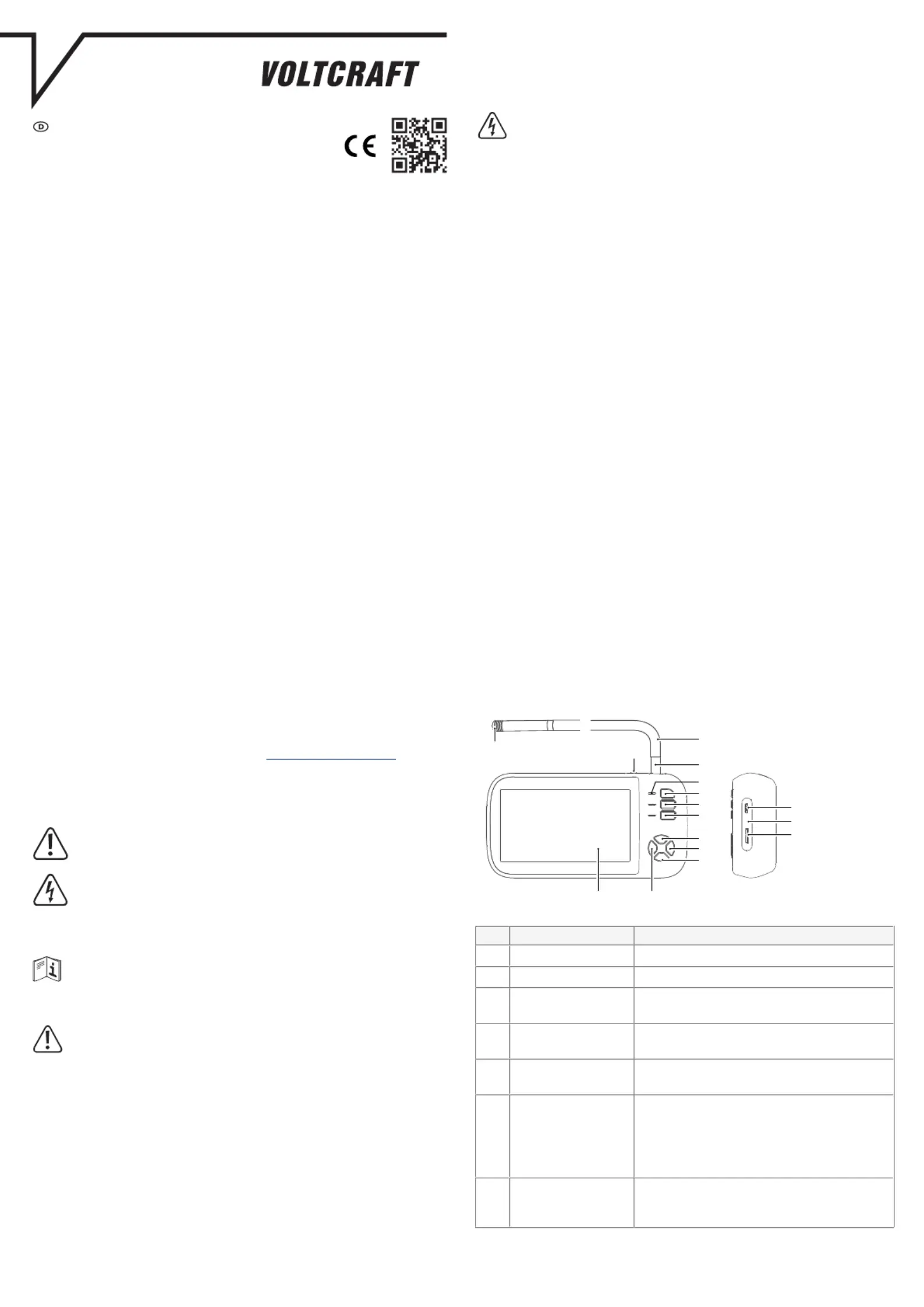

7 Produktbeschreibung

13 12

Komponente Beschreibung/Funktion

1 Kamera

2 Schwanenhals

3 Entriegelung des Schwa-

nenhalses

Betätigen Sie den Entriegelungsschalter, um den

Schwanenhals vom Hauptgerät zu lösen.

4 Anschluss des Schwa-

nenhalses

5 LED-Ladeanzeige Leuchtet die LED-Ladeanzeige, wird der integrierte Ak-

ku geladen.

6 Ein-/Aus-/Einstellungen-

Taste

■

Halten Sie diese Taste gedrückt, um das Hauptge-

rät ein- oder auszuschalten.

■

Drücken Sie diese Taste, um zwischen der Ansicht

der Kamera und dem Einstellungsmenü umzuschal-

ten.

7 Licht-Taste Drücken Sie diese Taste, um die Helligkeit des Leucht-

mittels (vom ausgeschalteten Zustand bis zur höchsten

Helligkeitsstufe) anzupassen.

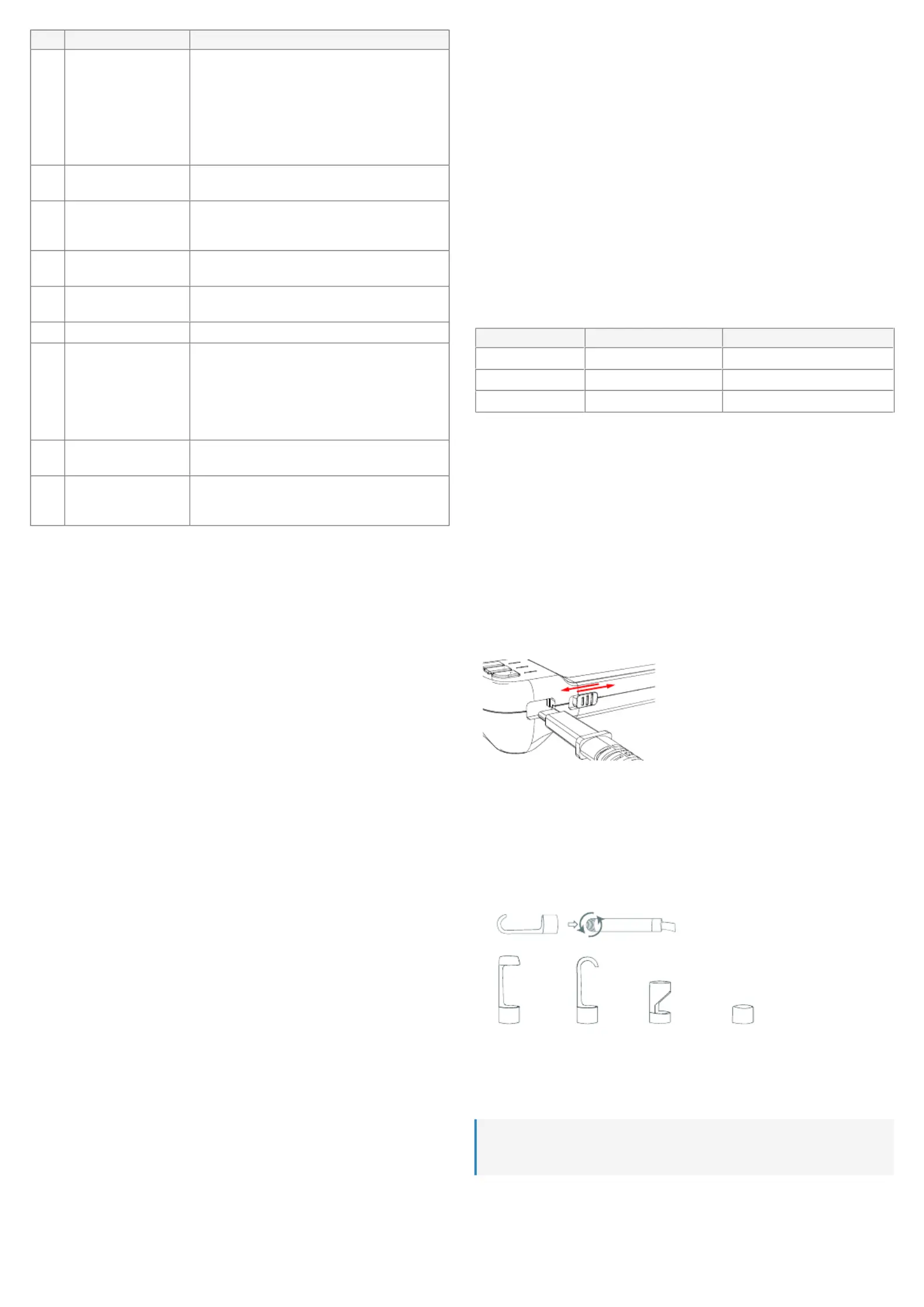

Komponente Beschreibung/Funktion

8 Kamera-Taste Halten Sie diese Taste gedrückt, um zwischen den Be-

triebsmodi für die Aufnahme von Bildern und Videos

umzuschalten.

■

Bildmodus: Drücken Sie die Taste, um ein Bild an-

zufertigen.

■

Videomodus: Drücken Sie die Taste, um die Video-

aufnahme zu starten oder zu stoppen.

9 HOCH-Taste Drücken Sie diese Taste, um zu dem gewünschten

Menüpunkt zu navigieren.

10 OK-Taste Drücken Sie diese Taste, um Ihre Auswahl oder die von

Ihnen vorgenommen Änderungen an den Einstellungen

zu bestätigen.

11 RUNTER-Taste Drücken Sie diese Taste, um zu dem gewünschten

Menüpunkt zu navigieren.

12 ZURÜCK-Taste Drücken Sie diese Taste, um das aktuell aufgerufene

Menü oder Untermenü wieder zu verlassen.

13 Display

14 Netzeingang (Micro-USB)

■

Schließen Sie ein 5-V/DC-Netzteil an, um den inte-

grierten Akku aufzuladen.

■

Stellen Sie eine Verbindung zu einem Computer

her, um die auf der Speicherkarte gespeicherten Bil-

der und Videoaufnahmen auf den Computer zu ko-

pieren.

15 Rücksetztaste Drücken Sie diese Taste, um das Hauptgerät auf die

Werkseinstellungen zurückzusetzen.

16 microSD-Kartensteck-

platz

Setzen Sie eine microSD-Karte ein, damit die von Ihnen

angefertigten Bilder und Videoaufnahmen automatisch

darauf gespeichert werden.

8 Betriebsvorbereitungen

8.1 Aufladen des Akkus

Das Hauptgerät wird über den integrierten Akku mit Strom versorgt. Laden Sie vor Beginn

der Untersuchung den Akku vollständig auf, um ein unterbrechungsfreies Arbeiten zu ge-

währleisten.

Das vollständige Aufladen des Akkus nimmt etwa drei Stunden in Anspruch.

1. Nehmen Sie ein USB-Kabel zur Hand und schließen Sie das eine Ende an den Micro-

USB-Eingang am Hauptgerät an.

àAnhand der LED-Ladeanzeige können Sie den Ladezustand des Akkus erkennen:

ROT (wird geladen), GRÜN (vollständig aufgeladen).

2. Ist der Ladevorgang abgeschlossen (bei Bedarf auch schon eher), trennen Sie das Lade-

kabel wieder vom Hauptgerät.

8.2 Ein- und Ausschalten

1. Halten Sie im ausgeschalteten Zustand die Ein-/Aus-Taste gedrückt, bis sich das Display

des Hauptgeräts einschaltet.

2. Möchten Sie das Hauptgerät ausschalten, halten Sie erneut die Ein-/Aus-Taste gedrückt,

bis sich das Display ausschaltet.

8.3 Einsetzen einer microSD-Speicherkarte

Setzen Sie eine microSD-Karte ein, damit die von Ihnen während der Untersuchung ange-

fertigten Bilder und Videoaufnahmen automatisch darauf gespeichert werden und anschlie-

ßend weiterverarbeitet werden können.

Voraussetzungen:

Sie haben eine geeignete microSD-Karte zur Hand (Geschwindigkeitsklasse: min. 10,

Kapazität: max. 32 GB).

1. Setzen Sie die microSD-Karte in den microSD-Kartensteckplatz ein und achten Sie dar-

auf, dass sie spürbar einrastet.

2. Halten Sie im ausgeschalteten Zustand die Ein-/Aus-Taste gedrückt, bis sich das Display

des Hauptgeräts einschaltet.

3. Drücken Sie dann die Taste zum Aufrufen des Einstellungsmenüs.

4. Navigieren Sie nun zum Menüpunkt „ “ und drücken Sie die OK-Taste, um denFormat

Beginn des Formatierungsvorgangs einzuleiten.

5. Befolgen Sie die Anweisungen auf dem Display, um die Formatierung der Speicherkarte

abzuschließen.

àDie microSD-Karte kann nun verwendet werden.

8.4 Einstellen des Datums und der Uhrzeit

Die Einstellung des Datums und der Uhrzeit ist für den Zeitstempel während der Aufnahme

von Bildern und Videos und die Sortierung Ihrer gespeicherten Bilder und Videos wichtig.

1. Halten Sie im ausgeschalteten Zustand die Ein-/Aus-Taste gedrückt, bis sich das Display

des Hauptgeräts einschaltet.

2. Drücken Sie dann die Taste zum Aufrufen des Einstellungsmenüs.

3. Navigieren Sie dann zum Menüpunkt „ “ und drücken Sie die OK-Taste.Date/Time

4. Verwenden Sie nun die HOCH- und die RUNTER-Taste, um Änderungen an den Einstel-

lungen vorzunehmen, und bestätigen Sie die Änderungen durch Drücken der OK-Taste.

5. Drücken Sie anschließend (ggf. mehrmals) die ZURÜCK-Taste, um das Menü mit den

Einstellungen wieder zu verlassen.

8.5 Einstellen der Bildauflösung

Bei der Untersuchung von Objekten können Sie Fotos und Videos anfertigen bzw. aufneh-

men, um diese im Anschluss zu analysieren und weiterzuverarbeiten. Für das Anfertigen

bzw. Aufnehmen von Bildern und Videos stehen Ihnen verschiedene Auflösungen zur Aus-

wahl. Wählen Sie je nach Bedarf eine der nachstehend aufgelisteten Auflösungen aus.

Unterstützte Auflösungen

Menüoption Kamera Videoauflösung

1080P 1920 x 1080 P 1280 x 720 P

720P 1280 x 720 P 1280 x 720 P

VGA 640 x 480 P 640 x 480 P

Auszuführende Schritte

1. Halten Sie im ausgeschalteten Zustand die Ein-/Aus-Taste gedrückt, bis sich das Display

des Hauptgeräts einschaltet.

2. Drücken Sie dann die Taste zum Aufrufen des Einstellungsmenüs.

3. Navigieren Sie dann zum Menüpunkt „ “ und drücken Sie die OK-Taste.Resolution

4. Verwenden Sie nun die HOCH- und die RUNTER-Taste, um die gewünschte Auflösung

auszuwählen.

5. Drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen.

6. Drücken Sie anschließend die ZURÜCK-Taste, um das Menü mit den Einstellungen wie-

der zu verlassen.

8.6 Anschließen des Schwanenhalses

Die Kamera überträgt das Kamerabild über den Schwanenhals auf das Display des Haupt-

geräts.

1. Schließen Sie den Stecker des Schwanenhalses an die Buchse am Hauptgerät an und

achten Sie darauf, dass er spürbar einrastet.

2. Möchten Sie den Schwanenhals wieder vom Hauptgerät lösen, drücken Sie den Entrie-

gelungsschalter zur Seite und ziehen Sie die Komponente vorsichtig heraus.

8.7 Anbringen eines der Aufsätze für die Kamera

Sie haben die Möglichkeit, verschiedene Aufsätze am Gehäuse der Kamera anzubringen,

um sich Ihre Arbeit zu erleichtern.

Magnet Haken Spiegel Schutzkappe

1. Schrauben Sie die Schutzkappe von der Kamera ab (vorausgesetzt, sie ist angebracht).

2. Schrauben Sie dann vorsichtig einen der dem Produkt beiliegenden Aufsätze auf die Ka-

mera und ziehen Sie ihn handfest an.

Wichtig:

Ist kein Aufsatz montiert, empfehlen wir, die Schutzkappe anzubringen, damit die Kamera

vor Beschädigungen geschützt ist.

Produkt Specifikationer

Mærke:	Voltcraft
Kategori:	Ikke kategoriseret
Model:	BS-701SE+IP

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft BS-701SE+IP stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Voltcraft Manualer

Voltcraft USBC-110 Manual

16 August 2025

Voltcraft VC-OBD-9770 Manual

14 August 2025

Voltcraft VC-CAR200 Manual

14 August 2025

Voltcraft VC-OBD-9710 Manual

14 August 2025

Voltcraft SWD-1200/24 Manual

14 August 2025

Voltcraft MSW 700-24-F Manual

14 August 2025

Voltcraft PSW 300-12-G Manual

14 August 2025

Voltcraft VC-SP 120W Manual

20 Juli 2025

Voltcraft DOV702 Manual

9 Juli 2025

Voltcraft DOV704 Manual

8 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

DataVideo PP-ONE X Manual

27 August 2025

Cougar LX500 Manual

27 August 2025

ENTES MM-122 Manual

27 August 2025

Tefal Principio TT1108 Manual

27 August 2025

Sauermann CP 210-R Manual

27 August 2025

ENTES MPR-47S-D Manual

27 August 2025

Panduit VS-AVT-C08-L10 Manual

27 August 2025

Deye SUN-10.5K-G02P1-AU-AM2 Manual

27 August 2025

Dorr CV-02 Manual

27 August 2025

Antelope Audio Eclipse 384 Manual

27 August 2025
