Side 1/8

• Schließen Sie das Messkabel zuerst an das Oszilloskop an, bevor Sie den Tast-

kopf mit dem zu testenden Signal-Messkreis verbinden. Trennen Sie nach Mess-

ende zuerst die Messkontakte vom Messkreis, bevor Sie das Messkabel vom

Oszilloskop trennen.

• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >30 V Wechsel-

spannung (AC) bzw. >30 V Gleichspannung (DC)! Bereits bei diesen Spannungen

können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektri-

schen Schlag erhalten.

• -Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedin

gungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind

oder vorhanden sein können.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:

- starken magnetischen oder elektromagnetischen Feldern

- Sendeantennen oder HF-Generatoren

Dadurch kann der Messwert verfälscht werden.

• Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf

die Spezikationen des Oszilloskops abgestimmt sind.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so

ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu

sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

wenn:

- Das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann

unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf

Zimmertemperatur kommen.

• Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen

elektrischen Schlages!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä.

Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es

besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-

bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist

der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu über-

wachen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Gerätes haben.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe kann es beschädigt werden.

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der

Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.

Betreiben Sie das Gerät auf keinen Fall im geöffneten Zustand.

!LEBENSGEFAHR!

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere

Spannungen als 30 V/AC rms oder 30 V/DC anliegen können! Lebensgefahr!

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein

oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung

abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder

einem anderen Fachmann in Verbindung

Kurzanleitung

„DSO-3074“ USB Oszilloskop

„DSO-3104“ USB Oszilloskop

„DSO-3204“ USB Oszilloskop

Best.-Nr. 1490904

Best.-Nr. 1490960

Best.-Nr. 1490962

Bestimmungsgemäße Verwendung

Der Oszilloskop-Vorsatz dient in Verbindung mit einem Windows

-basierenden Computer mit

zwei USB 2.0-Schnittstellen als vollwertiges digitales Speicheroszilloskop (kurz DSO), zur

visuellen Darstellung von elektrischen Größen und Signalen. Für die Messung stehen vier

voneinander unabhängige Eingangskanäle zur Verfügung. Der Anschluss der Tastköpfe am

DSO erfolgt über BNC-Stecker. Die Bedienung und Darstellung erfolgt über die beiliegende

Messsoftware. Sie entspricht einer realen Oszillografen-Bedienoberäche.

Die Bandbreite und die Samplingrate sind typabhängig wie folgt:

DSO-3074 USB DC - 70 MHz bei 1 GS/s

DSO-3104 USB DC - 100 MHz bei 1 GS/s

DSO-3204 USB DC - 200 MHz bei 1 GS/s

Die am Gerät angegebenen max. Eingangsgrößen 35 V/DC oder 35 V/AC dürfen niemals

überschritten werden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,

darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.

verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet

werden.

Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedin-

gungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit

dem Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen

ausführlich im Hilfemenü des Windowsprogramms bzw. bzw der Bedienungsanleitung auf der

CD erklärt.

Die Sicherheitshinweise der Kurzanleitung bzw. des Hilfemenüs sind unbedingt zu beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-

haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Lieferumfang

• USB Oszilloskop

• USB-Kabel

• Software und Bedienungsanleitung auf CD

• Kurzanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - her

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die Kurzanleitung durch, sie enthält

wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht

werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen

wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen

wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/

oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern

besondere Vorsicht walten.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

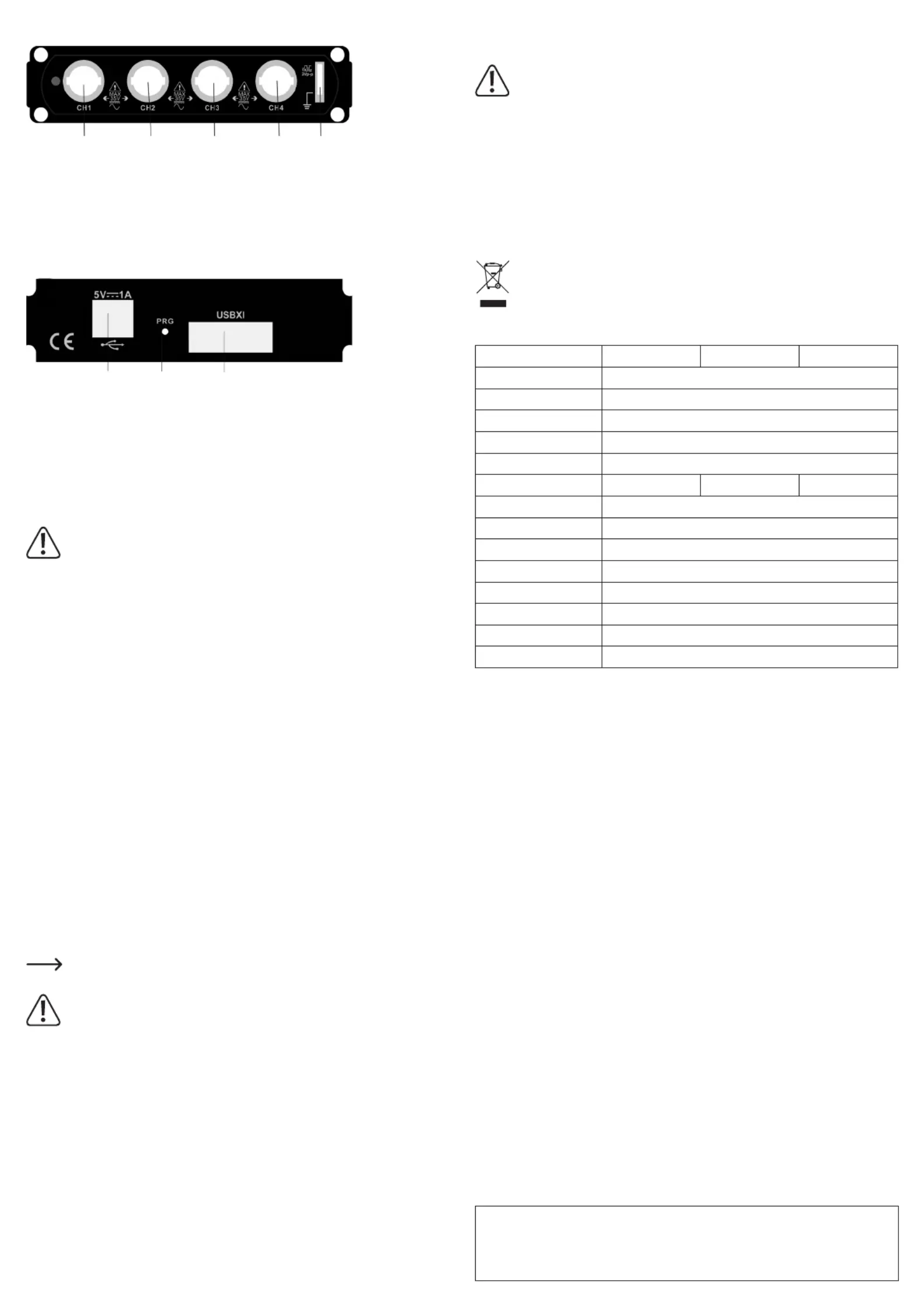

Bedienelemente

1 CH 1: BNC-Messeingang Kanal 1

2 CH 2: BNC-Messeingang Kanal 2

3 CH 3: BNC-Messeingang Kanal 3

4 CH 4: BNC-Messeingang Kanal 4

5 CAL: Kalibrierausgang 1KHz/2Vp-p Rechtecksignal

6 USB Anschluss: USB-Typ B-Anschluss

7 PRG - Nicht verfügbar -

8 USBXI Anschluss für Multi-Instrumenten-Betrieb - Nicht verfügbar -

Auspacken

Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschä-

digungen.

Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden.

Setzen Sie sich im Falle einer Beschädigung mit unserem Kundenservice in

Verbindung.

Installation der Messsoftware

Schalten Sie Ihren Computer ein und legen Sie die beiliegende Software-CD in das CD-Lauf-

werk Ihres Computers ein. Der Autostart-Modus startet in der Regel automatisch die Installa-

tion der Messsoftware. Erfolgt dies nicht automatisch, klicken Sie auf die Datei „setup.exe“ in

dem Verzeichnis auf dem Datenträger

Anschluss und Installation

Verbinden Sie das beiliegende Y-USB-Anschlusskabel mit zwei freien USB-Ports an Ihrem

Computer und anschließend mit dem USB-Anschluss (6) am DSO.

Bei der ersten Verbindung des DSO mit dem PC wird der Treiber installiert.

Erfolgt dies nicht automatisch, führen Sie das bitte manuell durch. Gehen Sie hierfür in die

Systemsteuerung und öffnen den Gerätemanager. Klicken Sie mit der rechtem Maustaste auf

das Symbol mit dem gelben Ausrufezeichen und dann auf Treibersoftware aktualisieren. Sie

können jetzt automatisch oder manuell nach den Treibern suchen.

Messungen durchführen

Zum Starten der Messung klicken Sie auf das Software-Icon

Starten Sie den PC und stellen Sie vor dem Programmstart die USB-Verbindung zwischen PC

und DSO her.

Öffnen Sie das Programm „DSO-XXXX“ durch Doppelklick auf das Software-Icon.

Der Startbildschirm der Messsoftware erscheint und initialisiert das DSO.

Das DSO ist jetzt einsatzbereit.

Über die Softwaretaste „AUTO“ (Autoset) werden alle Parameter am DSO automa-

tisch eingestellt, so dass eine optimale Signaldarstellung am Bildschirm erfolgt.

Das Messsignal darf nur am Innenleiter angelegt werden. Der Außenleiter

(Bezugsmasse) ist mit Erdpotential (Schutzleiter) verbunden

• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf

Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Iso-

lierung beschädigt (eingerissen, abgerissen usw.) ist.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden

Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der

Tastköpfe. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitz-

schlag! / energiereiche Überspannungen!). Achten Sie darauf, dass Ihre Hände, Schuhe,

Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungs-

teile usw. unbedingt trocken sind.

Reinigung

Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen es vom USB-Kabel.

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies

von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen

Leitungen vom Gerät getrennt und das Gerät ausgeschaltet werden.

• Verwenden Sie zur Reinigung keine scheuernden, chemischen oder aggressive Reinigungs-

mittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche des Gerätes ange-

griffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur

Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä

• Zur Reinigung des Gerätes und der Messleitungen nehmen Sie ein sauberes, fusselfreies,

antistatisches und leicht feuchtes Reinigungstuch.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Allgemein DSO-3074 DSO-3104 DSO-3204

Messeingänge Vier getrennte Kanäle CH1 - CH4

Eingangsimpedanz 1MOhm // 25pF

Eingangsspannung max. 35 V/DV oder 35 Vp/AV

Eingangskopplung DC - AC - GNG

Vertikale Auösung 8 Bits

Bandbreite (-3dB) 70MHz 100MHz 200MHz

Speichertiefe max. 64K/1CH 32K/2CH 16K/4CH

Triggermodus Auto, Normal, Single

Software Windows

ab XP

Stromversorgung USB-Bus-Powerd 2x USB

Arbeitsbedingungen 0 °C bis +40 °C (15% bis 80% rF)

Lagerbedingungen -20 °C bis +60 °C (15% bis 85% rF)

Gewicht 900 g

Abmessungen (L x B x H) ca. 190 x 100 x 35 mm

1 2 3 4 5

6 7 8

Produkt Specifikationer

Mærke:	Voltcraft
Kategori:	Måling
Model:	DSO-3074

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft DSO-3074 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Måling Voltcraft Manualer

Voltcraft LWT-110 Manual

15 August 2025

Voltcraft DSO-3074 Manual

14 August 2025

Voltcraft RE395D Manual

14 August 2025

Voltcraft DSO-6204F Manual

14 August 2025

Voltcraft OM-100 Manual

14 August 2025

Voltcraft DSO-3104 Manual

14 August 2025

Voltcraft DSO-2074G Manual

14 August 2025

Voltcraft VC-BT12/24-Print Manual

14 August 2025

Voltcraft WBP-80 Manual

14 August 2025

Voltcraft MS-229 LCD Manual

14 August 2025

Måling Manualer

Nyeste Måling Manualer

Sauermann LV 117 Manual

14 August 2025

Sauermann TK 61 Manual

14 August 2025

Mitsubishi SRK63ZTLH-WF Manual

14 August 2025

Sauermann KT 50 Manual

14 August 2025

Sauermann GP 500-1 Manual

14 August 2025

Sauermann HD 110 Manual

13 August 2025

Sauermann VT 110 Manual

13 August 2025

Sauermann GP 500-2 Manual

13 August 2025

Sauermann KIRAY 100 Manual

13 August 2025

Sauermann HD 50 Manual

13 August 2025
