• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >30 V Wech-

selspannung (AC) bzw. >30 V Gleichspannung (DC)! Bereits bei diesen Span-

nungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen

elektrischen Schlag erhalten.

• -Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedin

gungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind

oder vorhanden sein können.

Dadurch kann der Messwert verfälscht werden.

• Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf

die Spezikationen des Oszilloskops abgestimmt sind.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so

ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu

sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich

ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten

in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser

kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschal-

tet auf Zimmertemperatur kommen.

• Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen

elektrischen Schlages!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä.

Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es

besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-

bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten

ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu

überwachen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Gerätes haben.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe kann es beschädigt werden.

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der

Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung

usw. Betreiben Sie das Gerät auf keinen Fall im geöffneten Zustand.

!LEBENSGEFAHR!

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere

Spannungen als 30 V/AC rms oder 30 V/DC anliegen können! Lebensge-

fahr!

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein

oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung

abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder

einem anderen Fachmann in Verbindung.

Auspacken

Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschä-

digungen.

Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden.

Setzen Sie sich im Falle einer Beschädigung mit unserem Kundenservice in

Verbindung.

Bedienungsanleitung

Tastkopf PP-80 für „DSO-3074“

Tastkopf PP-100 für „DSO-3104“

Tastkopf PP-200 für „DSO-3204“

Best.-Nr. 2181309

Best.-Nr. 2272387

Best.-Nr. 2181311

Bestimmungsgemäße Verwendung

Bei dem PP-80 / PP-100 / PP-200 Tastkopf handelt es sich um einen passiven, gedämpften

Tastkopf mit niedriger Impedanz. Er ermöglicht in Verbindung mit einem Oszilloskop die visu-

elle Darstellung von elektrischen Größen und Signalen. Der Anschluss der Messleitung am

Oszilloskop erfolgt über BNC-Buchsen.

Die am Gerät angegebenen max. Eingangsgrößen dürfen niemals überschritten werden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,

darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.

verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet

werden.

Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedin-

gungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit

dem Gerät so sicher wie möglich zu machen.

Die Sicherheitshinweise der Kurzanleitung sind unbedingt zu beachten.

Lieferumfang

• Tastkopf

• Federhaken-Aufsatz

• Masseleitung mit Krokodilklemme

• 8x Kabelmarkierung

• Kappe

• Trimmstift

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - her

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die Kurzanleitung durch, sie enthält wich-

tige Hinweise zum korrekten Betrieb.

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht wer-

den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir

keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen

wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/

oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern

besondere Vorsicht walten.

• Schließen Sie das Messkabel zuerst an das Oszilloskop an, bevor Sie den Tast-

kopf mit dem zu testenden Signal-Messkreis verbinden. Trennen Sie nach Mess-

ende zuerst die Messkontakte vom Messkreis, bevor Sie das Messkabel vom

Oszilloskop trennen.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

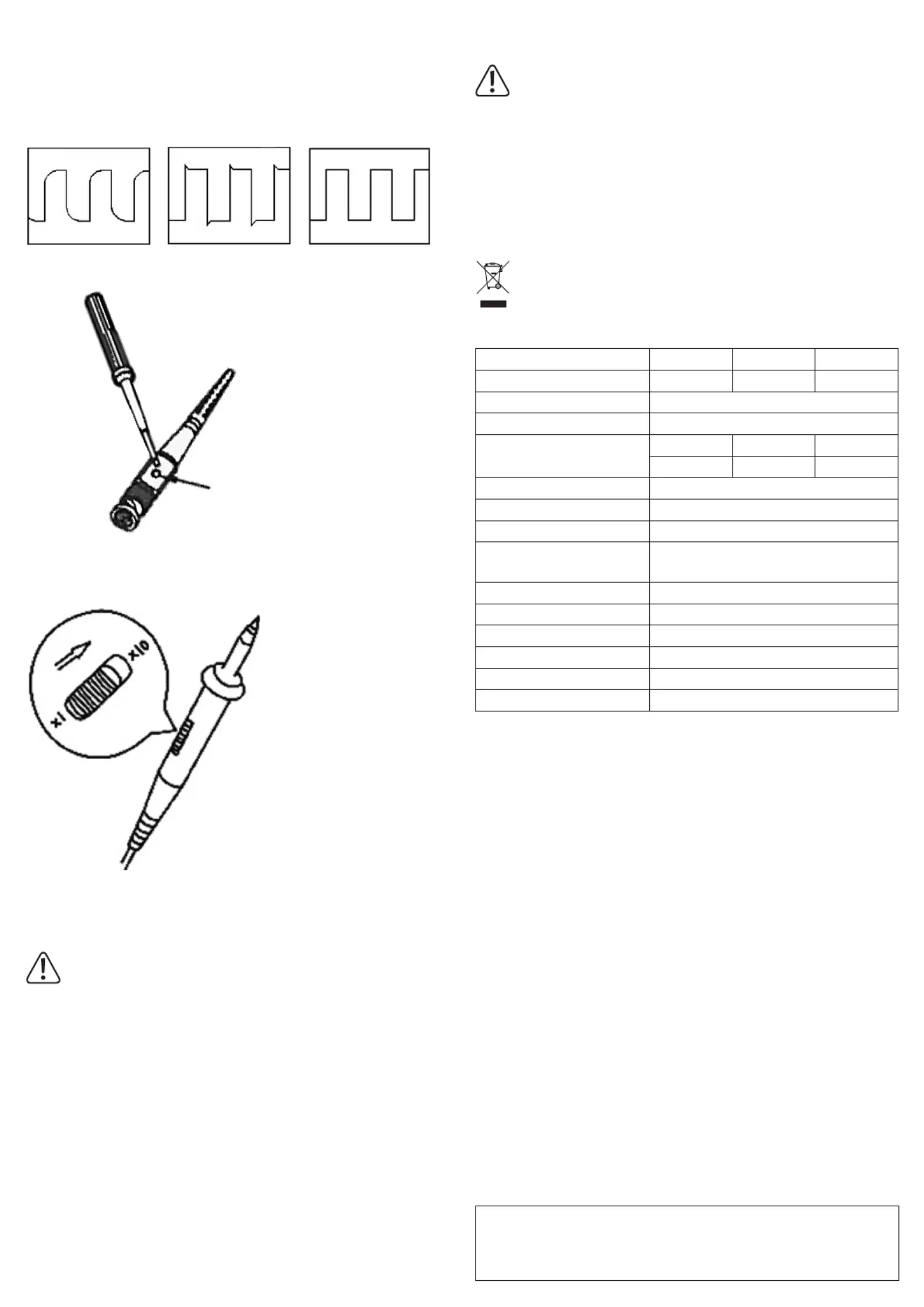

Tastkopf Kompensation

Bevor Sie eine Messung mit dem Tastkopf durchführen, sollte die Kompensation überprüft

werden. Die meisten Oszilloskope haben hierfür einen Rechteckgenerator mit einem 1 KHz

Testsignal. Sollte ein Kompensation notwendig sein kann diese mit dem beiliegenden Trimm-

stift am BNC-Stecker nachjustiert werden.

Unterkompensation Überkompensation korrekte Kompensation

Messungen durchführen

Verbinden Sie den Tastkopf mit dem Oszilloskop.

Stellen Sie den Dämpfungsschalter auf die gewünschte Position.

Überprüfen Sie die Tastkopfkompensation und justieren diese gegebenenfalls wie beschrie-

ben.

Das Messsignal darf nur am Innenleiter angelegt werden. Der Außenleiter (Be-

zugsmasse) ist mit Erdpotential (Schutzleiter) verbunden

• Überprüfen Sie vor jeder Messung Ihren Tastkopf und deren Messleitungen auf

Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Iso-

lierung beschädigt (eingerissen, abgerissen usw.) ist.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden

Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der

Tastköpfe. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitz-

schlag! / energiereiche Überspannungen!). Achten Sie darauf, dass Ihre Hände, Schuhe,

Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungs-

teile usw. unbedingt trocken sind.

Reinigung

Bevor Sie den Tastkopf reinigen, trennen Sie ihn vom Oszilloskop.

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies

von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen Lei-

tungen vom Gerät getrennt und das Gerät ausgeschaltet werden.

• Verwenden Sie zur Reinigung keine scheuernden, chemischen oder aggressive Reinigungs-

mittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche des Gerätes ange-

griffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur

Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä

• Zur Reinigung des Gerätes und der Messleitungen nehmen Sie ein sauberes, fusselfreies,

antistatisches und leicht feuchtes Reinigungstuch.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Allgemein PP-80 PP-100 PP-200

Bandbreite (-3dB) 80MHz 100MHz 200MHz

Systembandweite X1: DC-6MHz X10: DC- 200MHz

Dampfung -> Teilerfaktor X1 / X10

Anstiegszeit X1: <50nS X1: <50nS X1: <50nS

X10: <4,3nS X10: <3,5nS X10: <1,75nS

Eingangskapazität X1: 85pF-115pF X10: 18,5pF-22,5pF

Eingangskapazität des Osziloskop 15pF - 40pF

Eingangswiderstand X1: 1M Ohm X2: 10M Ohm

Eingangsspannung max. X1: <200V/DC oder <200Vp/AC

X10: <600V/DC oder <600Vp/AC

Arbeitsbedingungen -10 °C bis +50 °C (15% bis 80% rF)

Lagerbedingungen -20 °C bis +75°C (15% bis 85% rF)

Gewicht 55 g

Tastkopfgröße ca. 95 mm

Koaxialkabellänge ca. 120 cm

Messkategorie CAT II
