Side 1/8
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab,
das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn
das Produkt:
–sichtbare Schäden aufweist,
–nicht mehr ordnungsgemäß funktioniert,
–über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
–erheblichen Transportbelastungen ausgesetzt wurde.
6 Netzteil
Verändern oder reparieren Sie keine Komponenten der Stromversorgung, ein-
schließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschä-
digten Komponenten. Lebensgefahr durch Stromschlag!
Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet
werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor
dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Span-
nung in Ihrem Haushalt übereinstimmen.
Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden
Sie stattdessen stets die dafür vorgesehenen Griffächen am Netzstecker.
Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der
Stromversorgung.
Sollte das Steckernetzteil Beschädigungen aufweisen, so fassen Sie das Netzteil nicht an,
da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie wie folgt vor:
–Schalten Sie zuerst die Netzspannung zur Steckdose ab, an der das Steckernetzteil
angeschlossen ist.
–Ziehen Sie das Netzteil aus der Steckdose.
–Verwenden Sie ein neues Netzteil der gleichen Bauart. Verwenden Sie das beschädig-
te Netzteil nicht weiter.
Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten
beschädigt wird.
Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen
kann. Bei Nichtbeachtung besteht Verletzungsgefahr.
7 Inbetriebnahme
7.1 Anschluss eines elektrischen Verbrauchers
Trennen Sie das Netzteil immer von der Zigarettenanzünderbuchse, bevor Sie
den Niederspannungsstecker wechseln oder die Ausgangsspannung verstellen.
Die Ausgangsspannung des Netzteils muss mit der Eingangsspannung des
elektrischen Verbrauchers übereinstimmen.
1. Stellen Sie die gewünschte Ausgangsspannung am Spannungs-Wahlschalter mit dem
Schlüssel zur Spannungseinstellung ein. Achten Sie bei der Einstellung immer darauf,
dass der Pfeil exakt auf die entsprechende Spannungsmarkierung zeigt.
2. Wählen Sie einen der neun Niederspannungsstecker, der zur Eingangsbuchse und zur
Polarität des elektrischen Verbrauchers passt (siehe Tabelle).
3. Verbinden Sie den Stecker mit dem Anschluss am Ende des Ausgangskabels. Aus Sicher-
heitsgründen ist eine Verpolung des Ausgangssteckers nicht möglich. Der innere Kontakt
ist positiv („+“), der äußere Kontakt ist negativ („–“).
4. Verbinden Sie den Niederspannungsstecker mit dem ausgeschalteten Verbraucher.
5. Verbinden Sie den KFZ-Adapter mit einer Zigarettenanzünderbuchse eines Kraftfahrzeugs
(12 - 13,8 V/DC, Plus-Pol innen). Die LED auf der Oberseite des Netzteils signalisiert die
Betriebsbereitschaft.
6. Stellen Sie das Netzteil auf eine feste, schwer entammbare Unterlage und stellen Sie
sicher, dass das Netzteil ausreichend belüftet wird.
7. Schalten Sie nun den angeschlossenen Verbraucher ein. Falls dieser nicht korrekt funktio-
niert, schalten Sie ihn sofort aus und trennen Sie ihn vom Netzteil.
8. Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.
7.2 Anschluss eines USB-Verbrauchers
USB-Geräte und andere elektrische Verbraucher können parallel betrieben werden.
Achten Sie jedoch darauf, dass die Leistungsaufnahme der angeschlossenen Ge-
räte die gesamte Ausgangsleistung des Netzteils nicht übersteigt.
1. Verbinden Sie das ausgeschaltete USB-Gerät mit dem USB-Anschluss des Netzteils.
2. Verbinden Sie den KFZ-Adapter mit einer Zigarettenanzünderbuchse eines Kraftfahrzeugs
(12 - 13,8 V/DC, Plus-Pol innen). Die LED auf der Oberseite des Netzteils signalisiert die
Betriebsbereitschaft.
3. Stellen Sie das Netzteil auf eine feste, schwer entammbare Unterlage und stellen Sie
sicher, dass das Netzteil ausreichend belüftet wird.
4. -Schalten Sie nun das angeschlossene USB-Gerät ein. Falls dieses nicht korrekt funktio
niert, schalten Sie es sofort aus und trennen Sie es vom Netzteil.
5. Trennen Sie das Netzteil von der Steckdose, sobald Sie es nicht benutzen.
Bedienungsanleitung
SMP-125 USB
USB KFZ-NETBOOK-WANDLER
Best.-Nr. 2482474
1 Bestimmungsgemäße Verwendung
Das Produkt dient zur Spannungsversorgung von USB-Geräten und anderen elektrischen
Geräten wie zum Beispiel Laptops oder Netbooks, für die elf verschiedene Ausgangsspan-
nungen zur Auswahl stehen. Die Stromaufnahme des angeschlossenen Verbrauchers
darf die maximale Ausgangsleistung des Produkts nicht übersteigen. Die Spannungsver-
sorgung des Produkts erfolgt über die Zigarettenanzünderbuchse eines Kraftfahrzeugs
(12 - 14 V/DC, Plus-Pol innen).
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht
im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, oder an-
deren Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus
Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder ver-
ändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
KFZ-Netbook-Wandler
9 x Niederspannungsstecker
Schlüssel für Spannungseinstellung
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbole in diesem Dokument
Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wen-
den Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umstän-
den das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kom-
men, bevor Sie es in Betrieb nehmen.
5.4 Betrieb
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
8 Sicherung wechseln
Sicherungen werden von der Garantie nicht gedeckt.
Falls die LED nicht leuchtet, muss die Sicherung ersetzt werden. Gehen Sie dazu folgender-
maßen vor:
1. Halten Sie den KFZ-Adapter mit dem schmalen Ende nach oben und entnehmen Sie den
schwarzen Verschlussring, indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Entnehmen Sie die defekte Sicherung und ersetzen Sie diese durch eine neue Sicherung
gleichen Typs (15A250V).
3. Schrauben Sie den schwarzen Verschlussring wieder auf den KFZ-Adapter.
9 Reinigung und Plege
Wichtig:
–Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunkti-
onen des Produkts führen.
–Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.
10 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-
den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist da-
rauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem
Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten
Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpichtet,
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie
Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der
Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme
von Altgeräten verpichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten
zur Verfügung (weitere Informationen auf unserer Internet-Seite):
in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-
stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der
Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pichten für die Altgeräte-
Rückgabe und das Altgeräte-Recycling gelten.
11 Technische Daten
11.1 Allgemein
Betriebsspannung 12 - 14 V/DC .........................
Ausgangsspannung/-strom 5 V/DC, 1000 mA (USB) ...........
15 / 16 / 17 / 18 / 18,5 / 19 / 19,5 / 20 V/DC, 6000 mA
21 / 22 / 24 V/DC, 5000 mA
Max. Ausgangsleistun ................... 125 W
Sicherung: 15 A 250 V ...................................
Kabellänge 0,4 m (Eingangskabel) ....................................
1,5 m (Ausgangskabel)
Betriebstemperatur 0 ºC bis +35 ºC, 10 % bis 85 % rF .......................
Lagertemperatur -10 ºC bis +55 ºC, 5 % bis 95 % rF ...........................
Abmessungen (B x H x T) 58 x 36 x 110 mm ............
Gewicht: 365 g .......................................

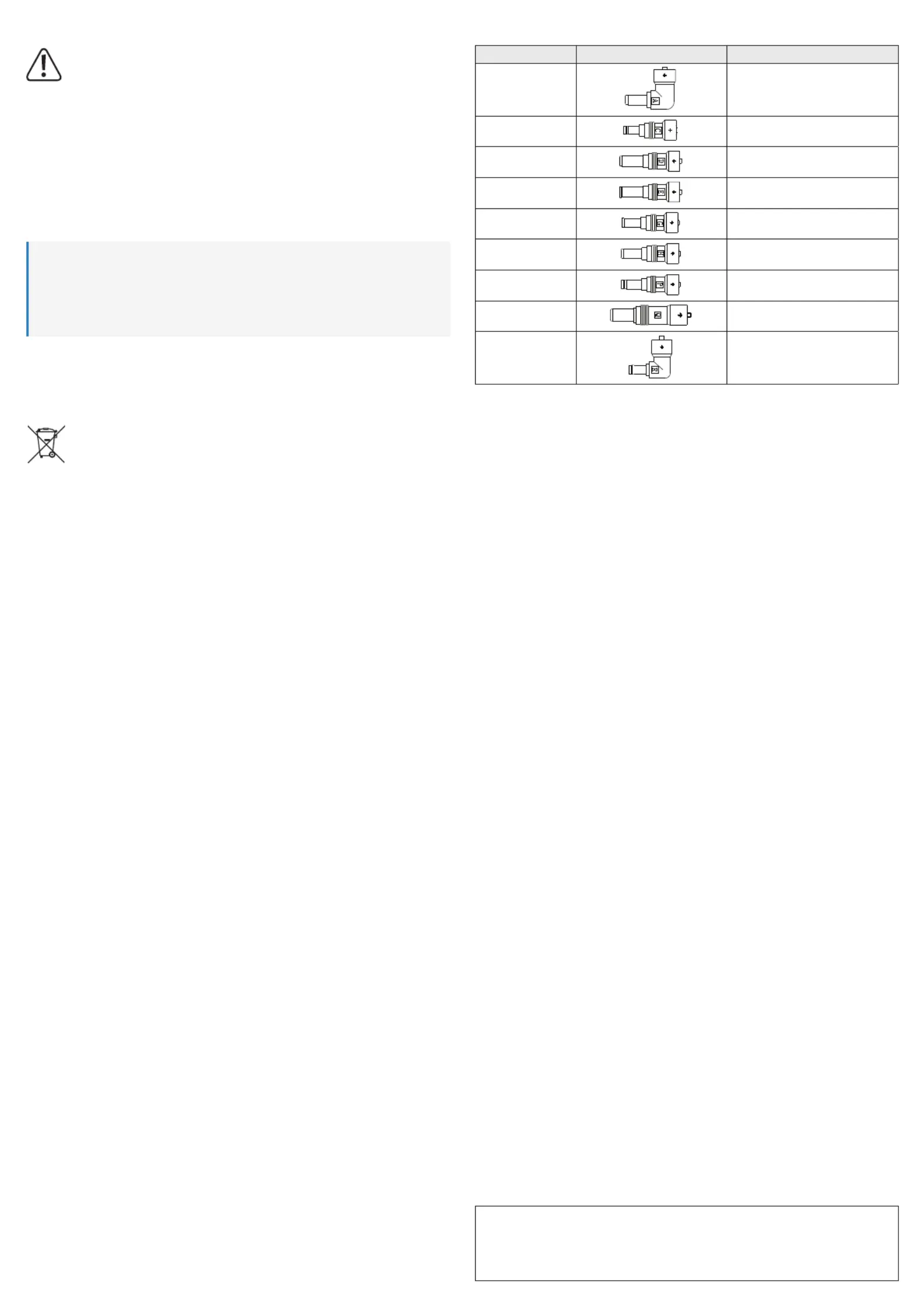

11.2 Niederspannungsstecker
Aufdruck Stecker Stecker-Ø (außen / innen)
A 5,5 / 2,1 mm
C 4,75 / 1,7 mm
D 6,3 / 3 mm
E 6,5 / 1,4 mm
G 5 / 1 mm
H 5,5 / 1,9 mm
P 5,5 / 2,5 mm
Q 7,4 / 0,6 mm
R 5,5 / 1,7 mm
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2022 by Conrad Electronic SE. *2482474_v3_0622_02_dm_mh_de

Produkt Specifikationer

Mærke: Voltcraft
Kategori: Ikke kategoriseret
Model: SMP-125 USB

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft SMP-125 USB stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Voltcraft Manualer

Voltcraft

Voltcraft USBC-110 Manual

16 August 2025
Voltcraft

Voltcraft VC-OBD-9770 Manual

14 August 2025
Voltcraft

Voltcraft VC-CAR200 Manual

14 August 2025
Voltcraft

Voltcraft VC-OBD-9710 Manual

14 August 2025
Voltcraft

Voltcraft SWD-1200/24 Manual

14 August 2025
Voltcraft

Voltcraft MSW 700-24-F Manual

14 August 2025
Voltcraft

Voltcraft PSW 300-12-G Manual

14 August 2025
Voltcraft

Voltcraft VC-SP 120W Manual

20 Juli 2025
Voltcraft

Voltcraft DOV702 Manual

9 Juli 2025
Voltcraft

Voltcraft DOV704 Manual

8 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Fulgor Milano

Fulgor Milano FSRC 3004 P MI ED 2F Manual

15 September 2025
Panasonic

Panasonic SD3-A1 Manual

15 September 2025
Biltema

Biltema 30-057 Manual

15 September 2025
Solplanet

Solplanet ASW3680-S-G2 Manual

15 September 2025
Bretford

Bretford MDMLAP20NR Manual

15 September 2025
Timbersled

Timbersled RIOT 120 Premium (2024) Manual

15 September 2025
Timbersled

Timbersled 120 SX (2022) Manual

15 September 2025
Brandson

Brandson 303824 Manual

15 September 2025
Roccat

Roccat Recon Cloud Manual

15 September 2025
AREXX

AREXX PRO-77IR Manual

15 September 2025
