1
Bedienungsanleitung
100 W Labornetzgerät
Best.-Nr. 3089717 TOPS-3205N
Best.-Nr. 3089718 TOPS-3363N
1 Herunterladen von Bedienungsanleitungen
Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um
die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn
verfügbar). Folgen Sie den Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von Kleinspan-
nungsverbrauchern. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen.
Darüber hinaus stehen zwei unabhängige USB-Stromausgänge zur Verfügung.
Beachten Sie unbedingt die Begrenzungen der einstellbaren Ausgänge und der USB-An-
schlüsse, wie in den „Technischen Daten“ angegeben.
Es müssen ausreichend dimensionierte Anschlusskabel verwendet werden.
Ein zu geringer Leiterquerschnitt kann zur Überhitzung und zum Brand füh-
ren.
Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler. Durch Druck
auf die Einstellregler kann von Grob- auf Feinregelung umgeschaltet werden. Dies ermög-
licht eine schnelle und präzise Werteinstellung. Die Werte werden auf einem kontrastreichen
LED-Display dargestellt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne Kurz-
schlussbrücke voreingestellt werden.
Das Netzteil kann von einem Windows
®
-Computer aus über USB-A ferngesteuert werden.
Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturab-
schaltung. Zudem ist der DC-Ausgang Überspannungsgeschützt (OVP).
Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine
ordnungsgemäße, geerdete Netzsteckdose des öffentlichen Strom-Versorgungsnetzes ver-
wendet werden. Die Netzsteckdose muss sich in der Nähe des Gerätes benden und leicht
zugänglich sein oder es muss eine Not-Aus-Vorrichtung vorhanden sein.
Die Ausgänge mehrerer Netzgeräte dürfen nicht miteinander verbunden werden. Dadurch kön-
nen berührungsgefährliche Spannungen entstehen bzw. kann das Gerät beschädigt werden.
Ein Betrieb in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen
Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
Nässe oder zu hohe Luftfeuchtigkeit
Staub sowie brennbare Gase, Dämpfe oder Lösungsmittel;
Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Sollten Sie das Produkt für andere als die genannten Zwecke verwenden, kann das Produkt
beschädigt werden. Eine unsachgemäße Verwendung kann Kurzschlüsse, Brände, Strom-
schläge oder andere Gefahren verursachen.
Das Produkt entspricht den gesetzlichen Vorgaben und erfüllt sämtliche der nationalen und eu-
ropäischen Vorschriften. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt
nicht umbauen und/oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Ge-
ben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
USB4
®
, USB Type-C
®
und USB-C
®
sind eingetragene Marken von USB Implementers Forum.
3 Lieferumfang
Netzgerät
1 Paar Prüfkabel mit Krokodilklemmen
USB-Kabel mit USB-A- und USB-B-Stecker
Kaltgerätekabel
Bedienungsanleitung
4 Symbolerklärung
Lesen Sie die Bedienungsanleitung sorgfältig durch.
Ein in einem Dreieck bendliches Ausrufezeichen steht für wichtige Hinweise in
dieser Bedienungsanleitung, die unbedingt zu beachten sind.
Das Gerät ist CE konform und erfüllt die Anforderungen der geltenden europäi-
schen und nationalen Richtlinien.
Anschlusspunkt für den inneren Schutzleiter; Diese Schraube/dieser Kontakt darf
nicht gelöst werden.
Erdpotential, Bezugsmasse.
Nur zur Verwendung in trockenen Innenräumen.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung aufgeführten Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für
daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in
solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemeine Hinweise
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte anderenfalls für
Kinder zu einem gefährlichen Spielzeug werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wur-
den, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fach-
kraft bzw. einer zugelassenen Fachwerkstatt ausführen.
5.2 Handhabung
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunter-
fallen aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
Beachten Sie an Industriestandorten stets die Unfallverhütungsvorschriften der gewerbli-
chen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Um-
gang mit Netzgeräten durch geschultes Personal verantwortlich zu überwachen.
Setzen Sie das Produkt keinen mechanischen Belastungen aus.
Schützen Sie das Gerät vor extremen Temperaturen, starken Stößen, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Nehmen Sie das Produkt niemals unmittelbar nachdem es von einer kalten in eine warme
Umgebung gebracht wurde in Betrieb. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Lassen Sie das Produkt deshalb vor der Inbetriebnah-
me stets zuerst einmal auf Zimmertemperatur kommen.
Aufgrund der Vielzahl von Möbelschutzmitteln könnten die Gerätefüße mit der Oberäche
chemisch reagieren. Stellen Sie das Gerät auf einer unempndlichen, glatten und ebene
Oberäche ab.
5.4 Bedienung
Das Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.
Wenden Sie sich an einen Fachmann, wenn Sie Zweifel an der Bedienung, der Sicherheit
oder dem Anschluss des Geräts haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Versuchen Sie NICHT, das Produkt
selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– das Gerät sichtbare Beschädigungen aufweist,
– das Gerät nicht mehr arbeitet und
– nach längerer Lagerung unter ungünstigen Verhältnissen oder
– Es wurde beim Transport erheblichen Belastungen ausgesetzt.
Das Gerät darf nicht geöffnet werden. Beim Öffnen von Abdeckungen oder Entfernen von
Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt
werden. Kondensatoren im Produkt können selbst nach der Trennung des Produkts von
sämtlichen Spannungsquellen noch geladen sein.
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-
räte, die an das Gerät angeschlossen werden, sowie in den einzelnen Kapitel dieser An-
leitung.
Fassen Sie das Gerät nie mit nassen oder feuchten Händen an. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlags.
Netzgeräte und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben
werden.
Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke
eingesetzt werden. Die Verwendung geickter Sicherungen ist untersagt.
Die Benutzung metallisch blanker Leitungen ist zu vermeiden.
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf dem Gerät ab.
Das Gerät erwärmt sich bei Betrieb. Achten Sie auf ausreichende Belüftung des Gerätes.
Lüftungsschlitze des Geräts dürfen nicht abgedeckt oder abgedichtet werden. Auf ausrei-
chenden seitlichen Abstand ist zu achten.
2
5.5 Netzkabel
Verändern oder reparieren Sie keine Komponenten der Netzversorgung,
einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine
beschädigten Komponenten. Bei Nichtbeachtung dieses Hinweises besteht
die Gefahr eines lebensgefährlichen elektrischen Schlags!
Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.
Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen
oder von dieser getrennt werden.
Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen.
Ziehen Sie ihn stets mit den dafür vorgesehenen Griffächen aus der Netzsteckdose.
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
Achten Sie darauf, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten
beschädigt oder mechanischen Beanspruchungen ausgesetzt wird.
Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze
oder große Kälte.
Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann
das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen
Stromschlag führen.
Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.
– Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den entspre-
chenden Sicherungsschalter) und ziehen Sie danach den Netzstecker vorsichtig aus
der Netzsteckdose.
– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel
in Betrieb.
Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten
Werkstatt oder einer ähnlich qualizierten Person ausgetauscht werden, um jegliche Ge-
fährdungen zu vermeiden.
Achten Sie darauf, dass Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten
beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen
kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

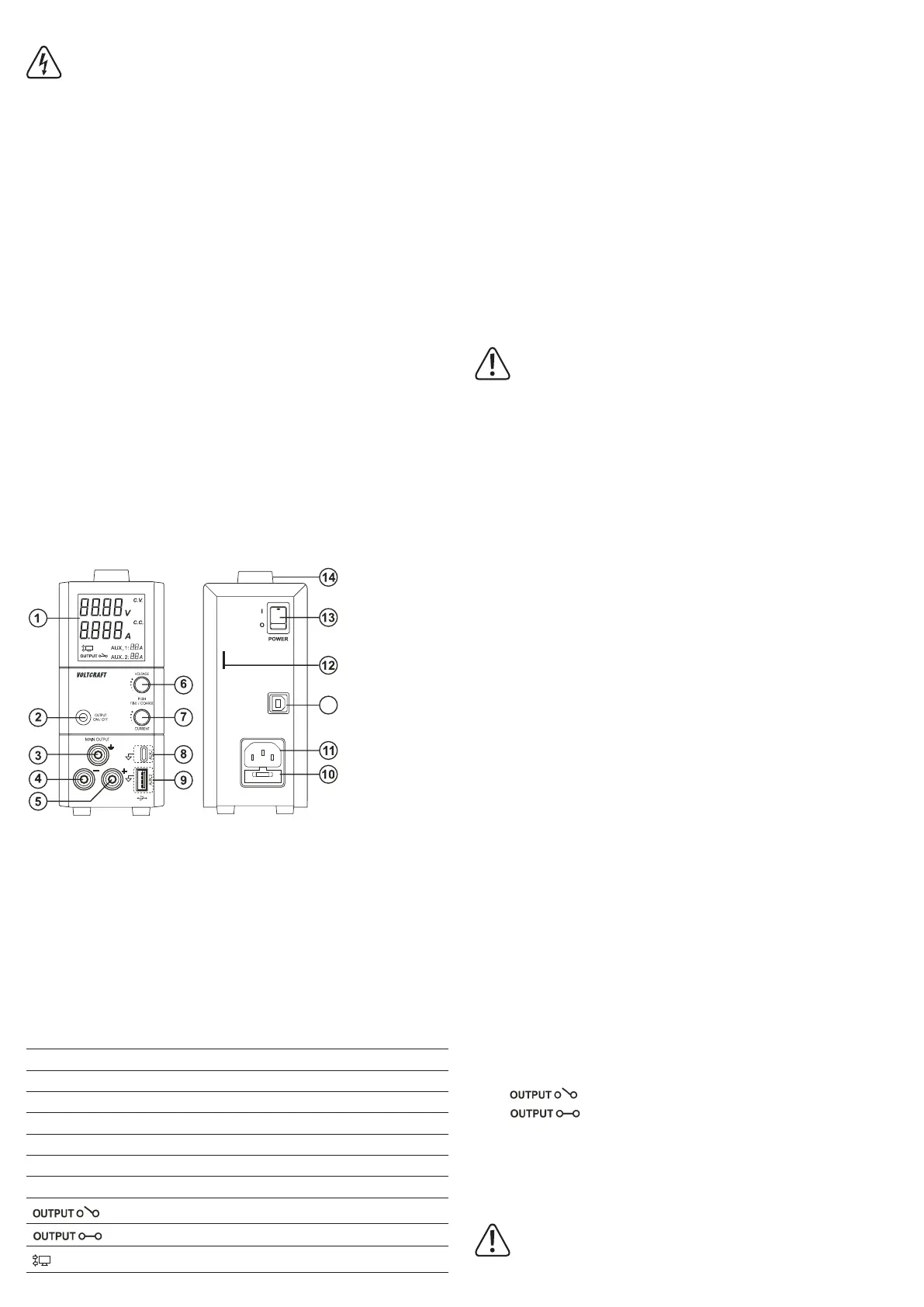

6 Bedienungselemente
15
1 Anzeige
2 Taste zur Ein- und Ausschaltung der
DC-Ausgänge
3 4 mm Sicherheitsbuchse „Erdpotential“
(Masse)
4 4 mm Sicherheitsbuchse „Minuspol“ (-)
5 4 mm Sicherheitsbuchse „Pluspol“ (+)
6 Einstellregler für Ausgangsspannung,
„VOLTAGE“
7 Einstellregler für Ausgang „CURRENT“
8 USB-C
®
-Ausgang 1 „AUX1“
9 USB-A-Ausgang 2 „AUX2“
10 Sicherungshalter für die Netzsicherung
(Geräterückseite)
11 Schutzkontakt-Kaltgeräteanschluss
(Geräterückseite), IEC 320 C14
12 Öse zur Diebstahlsicherung z.B. mit
einem Kabelschloss
13 Netzschalter zur Inbetriebnahme
(1=EIN / 0=AUS)
14 Tragegriff
15 USB-B-Anschluss für die Fernsteuerung
7 Symbolerklärung
V Anzeige der elektrischen Spannung
A Anzeige des elektrischen Stroms
C.V. Anzeige bei Konstantspannungsbetrieb (Normalbetrieb)
C.C. Anzeige bei aktiver Strombegrenzung (Konstantstrombetrieb)
AUX.1 USB-C
®
-Stromausgang 1
AUX.2 USB-A-Stromausgang 2
OUTPUT (EIN, AUS)
Kontrollanzeige für deaktivierten Ausgang
Kontrollanzeige für aktiven Ausgang
Aktive Fernverbindung
8 Funktionsbeschreibung
Der Gleichspannungsausgang des Netzgerätes ist galvanisch getrennt und weist eine Schutz-
trennung gegenüber der Netzspannung auf.
Am Ausgang wird eine regelbare Schutzkleinspannung zur Verfügung gestellt. Die Einstell-
regler sind digital gesteuert und ermöglichen nach einem Druck auf den Regler die direkte
Einstellung der einzelnen Dezimalstellen. Eine Drehung im Uhrzeigersinn erhöht den Einstel-
lungswert.
Die Strombegrenzung kann ebenfalls stufenlos eingestellt werden. Zur Stromeinstellung ist
keine Kurzschlussbrücke am Ausgang erforderlich. Eine Drehung im Uhrzeigersinn erhöht den
Einstellungswert.
Die aktuelle Ausgangsspannung (V) und die abgegebene Stromstärke (A) wird im Display (1)
angezeigt.
Ein sekundärseitiger DC-Stromanschluss ist über zwei farbige 4-mm-Sicherheitsbuchsen (4
und 5) möglich.
An den beiden Hochleistungs-USB-Ausgänge AUX.1 und AUX.2 können unabhängig vom ge-
regelten Labornetzgerät zwei USB-Verbraucher angeschlossen werden.
Die Kühlung des Netzgerätes erfolgt passiv per Konvektion. Auf eine ausreichende Luftzirkula-
tion bzw. Seitenabstand ist deshalb zu achten.
Wird die voreingestellte Strombegrenzung durch Überlast oder Kurzschluss
überschritten, wird dies durch die Anzeige „C.C.“ signalisiert. Hierbei wird die
Ausgangsspannung elektronisch herunter geregelt, um eine Beschädigung
des Netzgerätes zu vermeiden.
9 Bedienung
a) Allgemeine Hinweise
Zum Betrieb des Netzgerätes ist ein Schutzkontakt-Netzkabel erforderlich, das im Liefer-
umfang enthalten ist. Verwenden Sie nur dieses bzw. ein baugleiches Netzkabel. Stecken
Sie das Netzkabel in den IEC-Eingang (11) auf der Rückseite des Netzgeräts und den
Stecker in eine Schutzkontakt-Netzsteckdose.
Das Netzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Lade-
geräte mit entsprechender Ladeabschaltung.
Schalten Sie das Gerät bei Nichtgebrauch immer aus.
b) Einstellen der Ausgangsspannung
Vergewissern Sie sich, dass kein Verbraucher am Netzgerät angeschlossen ist.
Schalten Sie das Netzgerät mit dem Netzschalter (13) ein. Das Display leuchtet.
Achten Sie darauf, dass die Anzeige „C.V.“ leuchtet. Ist dies nicht der Fall und es leuchtet
die Anzeige „C.C.“, so muss der Strom-Einstellregler „CURRENT“ (7) im Uhrzeigersinn
gedreht werden.
Stellen Sie mit dem Einstellregler „VOLTAGE“ (6) die gewünschte Ausgangsspannung grob
ein. Durch kurzes Drücken auf den Einstellregler (6) gelangen Sie in das Feineinstellmenü.
Die erste Dezimalstelle der Spannungsanzeige „V“ fängt an zu blinken. Der Wert dieser
Dezimalstelle kann durch Drehen des Einstellreglers verändert werden.
Ein erneutes kurzes Drücken schaltet zur nächsten Dezimalstelle weiter. Führen Sie diese
Einstellung bis zum gewünschten Spannungswert durch.
Warten Sie einige Sekunden, bis das Labornetzgerät wieder in den Normalzustand zu-
rückkehrt.
c) Strombegrenzung einstellen
Stellen Sie die Ausgangsspannung wie oben beschrieben ein.
Stellen Sie mit dem Einstellregler „CURRENT“ (7) die gewünschte Strombegrenzung grob
ein. Rufen Sie das Menü für die Feineinstellung auf, indem Sie kurz die Steuertaste (7)
drücken. Die erste Dezimalstelle der Stromanzeige „A“ fängt an zu blinken. Der Wert dieser
Dezimalstelle kann durch Drehen des Einstellreglers verändert werden.
Ein erneutes kurzes Drücken schaltet zur nächsten Dezimalstelle weiter. Führen Sie diese
Einstellung bis zum gewünschten Stromwert durch.
Warten Sie einige Sekunden, bis das Labornetzgerät wieder in den Normalzustand zurück-
kehrt. Das Strom-Display zeigt 0,000 A.
Um die Einstellung des Stroms zu überprüfen, drücken Sie kurz die Steuertaste „Current“
(7). Der Wert für die Strombegrenzung wird kurz angezeigt.
Wird keine Strombegrenzung gewünscht, achten Sie darauf, dass immer der höchste
Stromwert eingestellt ist, um den Netzteilbetrieb nicht einzuschränken.
d) Aktivieren/Deaktivieren der Ausgänge
Drücken Sie die Taste „OUTPUT“ (2), um die einstellbaren Ausgänge zu aktivieren. Der
Status wird im Display mit zwei Symbolen dargestellt:
– Ausgang ist deaktiviert
– Ausgang ist aktiviert
Um alle Ausgänge (Steuerausgang und 2x USB) zu deaktivieren, halten Sie die Taste
„OUTPUT“ (2) etwa 3 Sekunden lang gedrückt. Um alle Ausgänge zu aktivieren, drücken
Sie die Taste „OUTPUT“ (2) erneut.
Anschluss eines Verbrauchers
Achten Sie darauf, dass die Last uneingeschaltet mit dem Netzgerät verbun-
den wird. Wenn die Last eingeschaltet ist, kann es beim Anschließen an die
Steckdosen zu Funkenbildung kommen. Dadurch können sowohl die Buch-
sen als auch die angeschlossenen Kabel beschädigt werden.

Produkt Specifikationer

Mærke: Voltcraft
Kategori: Ikke kategoriseret
Model: TOPS-3205N

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft TOPS-3205N stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Voltcraft Manualer

Voltcraft

Voltcraft USBC-110 Manual

16 August 2025
Voltcraft

Voltcraft VC-OBD-9770 Manual

14 August 2025
Voltcraft

Voltcraft VC-CAR200 Manual

14 August 2025
Voltcraft

Voltcraft VC-OBD-9710 Manual

14 August 2025
Voltcraft

Voltcraft SWD-1200/24 Manual

14 August 2025
Voltcraft

Voltcraft MSW 700-24-F Manual

14 August 2025
Voltcraft

Voltcraft PSW 300-12-G Manual

14 August 2025
Voltcraft

Voltcraft VC-SP 120W Manual

20 Juli 2025
Voltcraft

Voltcraft DOV702 Manual

9 Juli 2025
Voltcraft

Voltcraft DOV704 Manual

8 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

DataVideo

DataVideo PP-ONE X Manual

27 August 2025
Cougar

Cougar LX500 Manual

27 August 2025
ENTES

ENTES MM-122 Manual

27 August 2025
Tefal

Tefal Principio TT1108 Manual

27 August 2025
Sauermann

Sauermann CP 210-R Manual

27 August 2025
ENTES

ENTES MPR-47S-D Manual

27 August 2025
Panduit

Panduit VS-AVT-C08-L10 Manual

27 August 2025
Deye

Deye SUN-10.5K-G02P1-AU-AM2 Manual

27 August 2025
Dorr

Dorr CV-02 Manual

27 August 2025
Antelope Audio

Antelope Audio Eclipse 384 Manual

27 August 2025
