Side 1/4

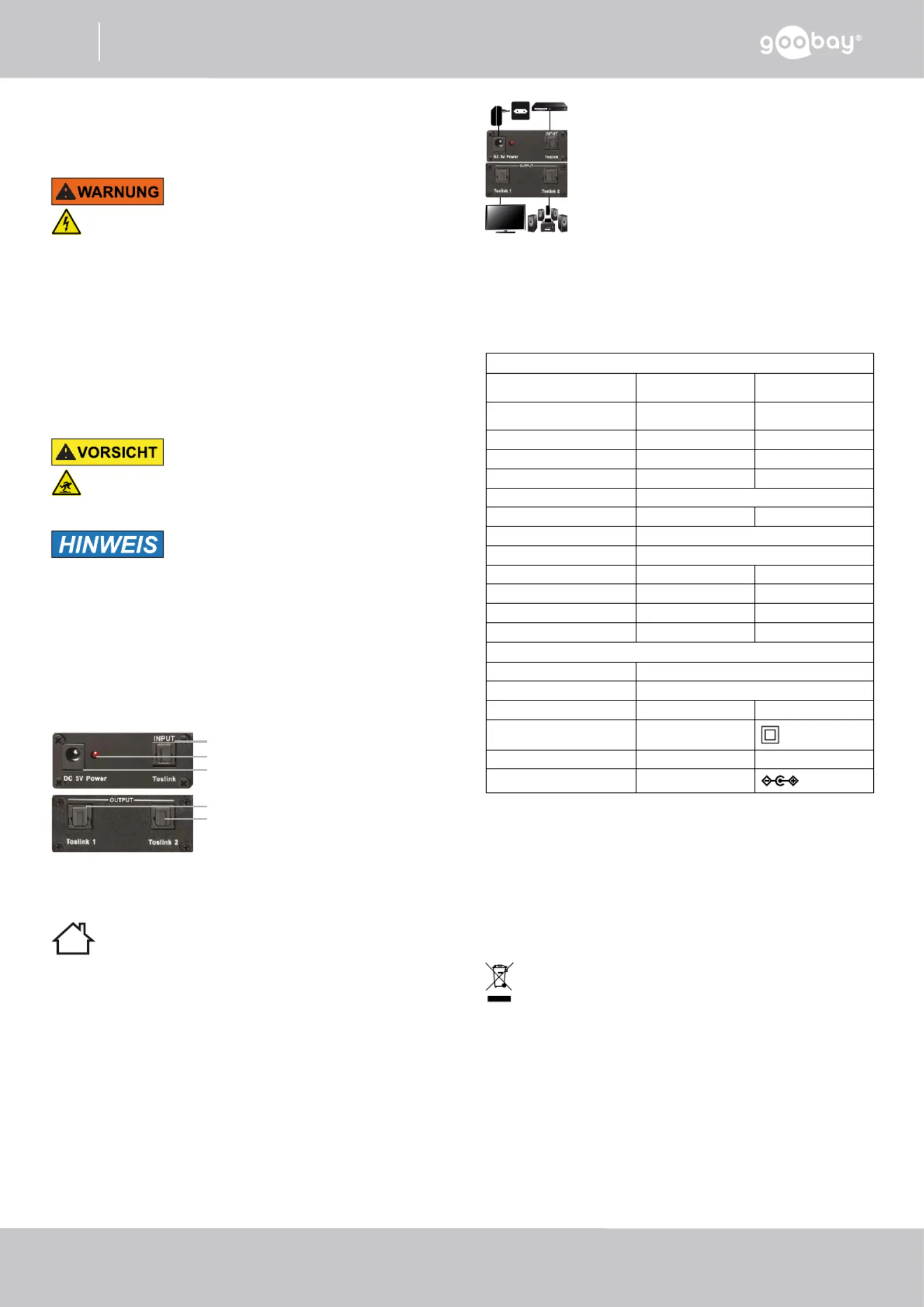

Betriebsanleitung für

TOSLINK AUDIO Splitter

- 1 -

Goobay

Pillmannstraße 12

38112 Braunschweig

Germany

REV2014-08-29

V1.1

Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestand-

teil des Produktes und enthält wichtige Hinweise zur Benutzung. Bewahren

Sie dieses Dokument zum Nachlesen oder für die Weitergabe des Produkts

auf.

Sicherheitshinweise

Lebensgefahr durch Stromschlag

a) Netzteil

Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steck-

dosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus

dieser entfernen zu können.

>> Spannungsfrei nur bei gezogenem Stecker.

>> Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am

Steckergehäuse ziehen!

b) alle Produkte

>> Anschlüsse und Schaltkreise nicht kurzschließen.

>> Gehäuse nicht öffnen.

>> Nur im Trockenen verwenden.

>> Produkt,ProduktteileundZubehörnichtändernodermodizieren.

>> Extreme Belastungen wie Hitze und Kälte, Nässe und direkte

Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-

schen Druck vermeiden.

Verletzungsgefahr durch Stolpern und Sturz

>> Produkt, Produktteile und Zubehör sicher platzieren, installieren

und transportieren.

Sachschaden durch ungeeignete Vorgehensweise

>> Technische Daten von Produkt, Stromnetz und Peripheriegeräten

vergleichen. Diese müssen identisch sein.

>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand

verwenden.

Beschreibung, Funktion

Mit Ihrem TOSLINK AUDIO Splitter können Sie die digitalen Audio-Signale Ih-

res Quellgerätes an mehrere Ausgabegeräte senden, sodass Sie diese wahl-

weise oder parallel ohne Umstecken oder Neuverkabelung nutzen können.

Desweiteren wird die Übertragungsdistanz erhöht.

Bedienelemente

Toslink-Eingang

Betriebs-LED

Netzteilanschluss

Toslink-Ausgang 1

Toslink-Ausgang 2

Lieferumfang

TOSLINK AUDIO Splitter, Netzteil, Betriebsanleitung

Bestimmungsgemäßer Gebrauch

Verwenden Sie den TOSLINK AUDIO Splitter ausschließlich

für Audioanwendungen im Heimbereich und in trockener Umge-

bung.

Denitionen

Quellgerät: DVD-Player, Blu-ray

-Player, PC, usw.

Ausgabegerät: AV-Receiver, HDTV, Sound Anlage, usw.

Anschluss und Bedienung

Vorbereitung

>> Technische Daten aller zu verwendenden Geräte vergleichen und

Kompatibilität sicherstellen.

>> Produkt, Produktteile und Zubehör sicher platzieren, installieren

und transportieren.

>> Schalten Sie alle Geräte vor dem Anschluss aus.

Anschluss

1. Verbinden Sie Ihr Quellgerät über ein pas-

sendes Toslink-Kabel mit dem Eingang (In-

put) des TOSLINK AUDIO Splitters.

2. Verbinden Sie die Eingänge Ihrer Ausgabege-

räte über passende Toslink-Kabel mit den

Ausgängen (Output X) des TOSLINK AUDIO

Splitters.

3. Schließen Sie das mitgelieferte Netzteil an

den TOSLINK AUDIO Splitter und danach an

eine freie und gut zugängliche Steckdose an.

Bedienung

1. Schalten Sie alle Geräte an.

2. Drehen Sie die Lautstärkeregler aller Geräte

auf die niedrigste Stufe und regeln Sie sie

zum Testen langsam hoch.

3. Wählen Sie das/die gewünschte/n Ausgabe-

gerät/e durch Ein- bzw. Ausschalten derer.

Technische Daten

TOSLINK AUDIO Splitter

Maße

67794: 57 x 40 x 24

67795: 65 x 40 x 24

Gewicht

67794: 51.32

67795: 60.22

Frequenzband 20-20000 Hz

Signal-Rausch-Verhältnis (SNR) 98 dB

Signaltrennung 92 dB@1kHz

Audioformate LPCM2.0, DTS, Dolby, AES-3

Dämpfung <0.2 dB/m

Anschlüsse TOSLINK-Buchsen (S/PDIF)

DC Buchse

Energiebedarf max. 0.5 W

Betriebs- und Lagertemperatur -10 ~ +70 °C

Luftfeuchte im Betrieb 5 ~ 90 % RH

Luftfeuchte beim Lagern 10 ~ 85 % RH

Netzteil

Eingang 100-240V~, 50/60Hz, max. 0.25A

Ausgang 5V DC, max. 1000mA

Leistung max. 7.5 W

Schutzklasse II

DC-Stecker 2.1 x 5.5 mm

Polarität positiv

Wartung, Pege, Lagerung und Transport

Das Produkt ist wartungsfrei.

>> Wartungs- und Reparaturarbeiten nur von Fachpersonal durchfüh-

ren lassen.

>> Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

>> Keine Reinigungsmittel und Chemikalien verwenden.

>> Kühl und trocken lagern.

>> Produkt in Originalverpackung transportieren.

>> Bei großen Temperaturunterschieden nach dem Transport einige

Minuten warten, bis Sie das Gerät in Betrieb nehmen.

Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsor-

gung zugeführt werden, weil giftige und gefährliche Bestandteile bei

unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen

können.

SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,elek-

trische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel-

ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen

kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung

weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung

und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz

unserer Umwelt.

WEEE Nr.: 82898622

EG-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic

GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der

europäischen Bestimmungen erfüllt.

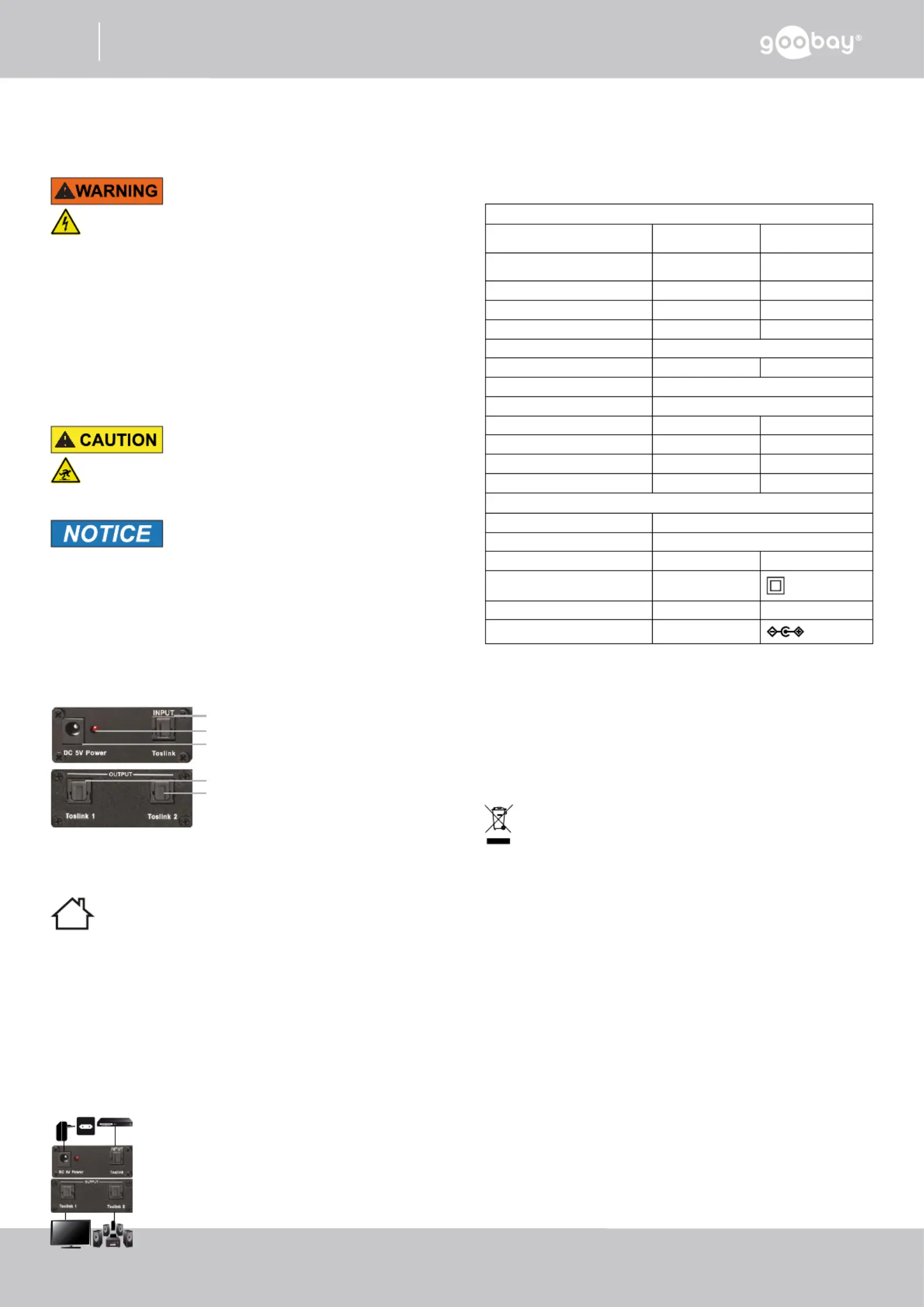

User Manual for

TOSLINK AUDIO Splitter

- 2 -

Goobay

Pillmannstraße 12

38112 Braunschweig

Germany

REV2014-08-29

V1.1

Read the user`s manual completely and carefully. It is part of the product

and includes important information for proper installation and use. Keep

this user‘s manual for clarication and only pass it on together with the

product.

Safety Instructions

Risk of life by electric shock

a) Power supply unit

The product has no power switch and may be used only in easily accessible

outlets to quickly remove it in an emergency and after use.

>> Voltage-free only when the plug is pulled.

>> In case of emergency, during thunderstorms and after use, pull the

product on its plug housing!

b) all products

>> Do not short-circuit ports and circuits.

>> Do not open the housing.

>> Only use in dry ambience.

>> Do not modify product, product parts or accessories.

>> Avoid extreme conditions, such as extreme heat and coldness,

wetness and direct sun light, as well as micro waves, vibrations and

mechanical pressure.

Risk of injury from stumbling and falling

>> Place, install and transport products, product parts and accesso-

ries in a secure manner.

Material damage by improper procedure

>> Comparethespecicationsofproduct,powersupplyandperiphe-

rals. These must be identical.

>> Use product, product parts and accessories only in perfect condition.

Description and Function

With your TOSLINK AUDIO splitter you can send the digital audio signals from

your source device to several output devices, so you can use them alterna-

tively or parallely without swapping or rewiring. Furthermore, the transmission

distance is increased.

Operating Elements

Toslink Input

Operation LED

DC connection

Toslink Output 1

Toslink Output 2

Scope of Delivery

TOSLINK AUDIO splitter, Power Suply Unit, User Manual

Intended Use

Use the TOSLINK AUDIO splitter only for audio applications at

home and in dry environment.

Denitions

Source device: DVD Player, Blu-ray

Player, PC, etc.

Output device: AV Receiver, HDTV, Sound system, etc.

Connecting and Operating

Preparing

>> Comparethespecicationsofallequipmenttobeusedandensure

compatibility.

>> Place, install and transport products, product parts and accesso-

ries in a secure manner.

>> Turn off all equipment before connection.

Connecting

1. Connect your source device by a suitable

Toslink cable to the input of the TOSLINK

AUDIO splitter.

2. Connect the inputs of your output devices by

suitable Toslink cables to the outputs X of the

TOSLINK AUDIO splitter.

3. Connect the supplied power supply unit to

the TOSLINK AUDIO splitter and after that to

a free and well accessible mains socket.

Operating

1. Switch on all equipment.

2. Turn the volume of all equipment to the

lowest level and increase it carefully.

3. Select the desired output device/s by swit-

ching it/them on and off.

Specications

TOSLINK AUDIO splitter

Dimensions

67794: 57 x 40 x 24

67795: 65 x 40 x 24

Weight

67794: 51.32

67795: 60.22

Frequency range 20-20000 Hz

Signal to Noise Ratio (SNR) 98 dB

Separation 92 dB@1kHz

Audio formats LPCM2.0, DTS, Dolby, AES-3

Attenuation <0.2 dB/m

Connectors TOSLINK sockets (S/PDIF)

DC socket

Energy consumption max. 0.5 W

Operating and Storage temperature -10 ~ +70 °C

Humidity in use 5 ~ 90 % RH

Humidity when storing 10 ~ 85 % RH

Power Supply Unit

Input 100-240V~, 50/60Hz, max. 0.25A

Output 5V DC, max. 1000mA

Power max. 7.5 W

Protection class II

DC plug 2.1 x 5.5 mm

Polarity positive

Maintenance, Care, Storage and Transport

The product is maintenance-free.

>> Let a professional do maintenance and repair work.

>> Only use a dry and soft cloth for cleaning.

>> Do not use detergents and chemicals.

>> Store cool and dry.

>> Transport product in original packaging.

>> For large temperature differences after transport, wait a few mintes

before taking the device into operation.

Disposal Instrustions

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its compo-

nents must be recycled or disposed apart from each other. Otherwise

contaminative and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and electronic

devices to the producer, the dealer, or public collecting points at the end of the

devices lifetime for free. Particulars are regulated in national right. The symbol on

the product, in the user`s manual, or at the packaging alludes to these terms. With

this kind of waste separation, application, and waste disposal of used devices you

achieve an important share to environmental protection.

WEEE No: 82898622

EC Declaration of conformity

With the CE sign, Goobay®, a registered trademark of the Wentronic GmbH en-

sures, that the product is conformed to the basic European standards and direc-

tives.

Produkt Specifikationer

Mærke:	Wentronic
Kategori:	Ikke kategoriseret
Model:	67794
Bredde:	57 mm
Vægt:	51.32 g
Produktfarve:	Sort
Antal:	1
Pakketype:	Kasse
Certificering:	WEEE
Længde:	40 mm
Stik 1:	S/PDIF
Stik 2:	S/PDIF
Stik 1 køn:	Hunstik
Stik 2 køn:	Hunstik
