Side 1/8
Betriebsanleitung
DC/AC Spannungswandler
DE
- 1 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2015-01-23
V1.0
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
67920
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
• Ventilator- und Lüftungsschlitze frei halten.
• Technische Daten von Produkt, Stromnetz und Peripheriegerä-
ten vergleichen. Diese müssen identisch sein.
• Produkt im Betrieb nie unbeaufsichtigt lassen.
• Nicht für Kinder geeignet
• Produkt nur bei laufendem Motor verwenden, da die Batterie
sonst schnell entladen werden kann.
• Produkt nicht während der Fahrt betreiben, damit der Fahrzeug-
führer nicht durch optische und/oder akustische Signale abge-
lenkt wird.
• Defekte Produkte nicht selbst reparieren, sondern an den Händ-
ler oder Hersteller wenden.
• ProduktundZubehörnichtmodizierenoderdemontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck ver-
meiden.
• Nur im Trockenen verwenden.
• Am Produkt angeschlossene Geräte NICHT über andere
Schnittstellen gleichzeitig am Fahrzeug anschließen -
Massekurzschlussgefahr!
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.
2 Beschreibung und Funktion
Ihr Produkt ist ein Spannungswandler und für den Gebrauch in Kraftfahr-
zeugen konzipiert. Es dient der Nutzung von Büro- und IT-Elektrogeräten
mit Schutzkontakt- oder EURO-Stecker. Der Spannungswandler hat einen
integrierten Nieder- und Überspannungs- sowie Temperaturschutz.

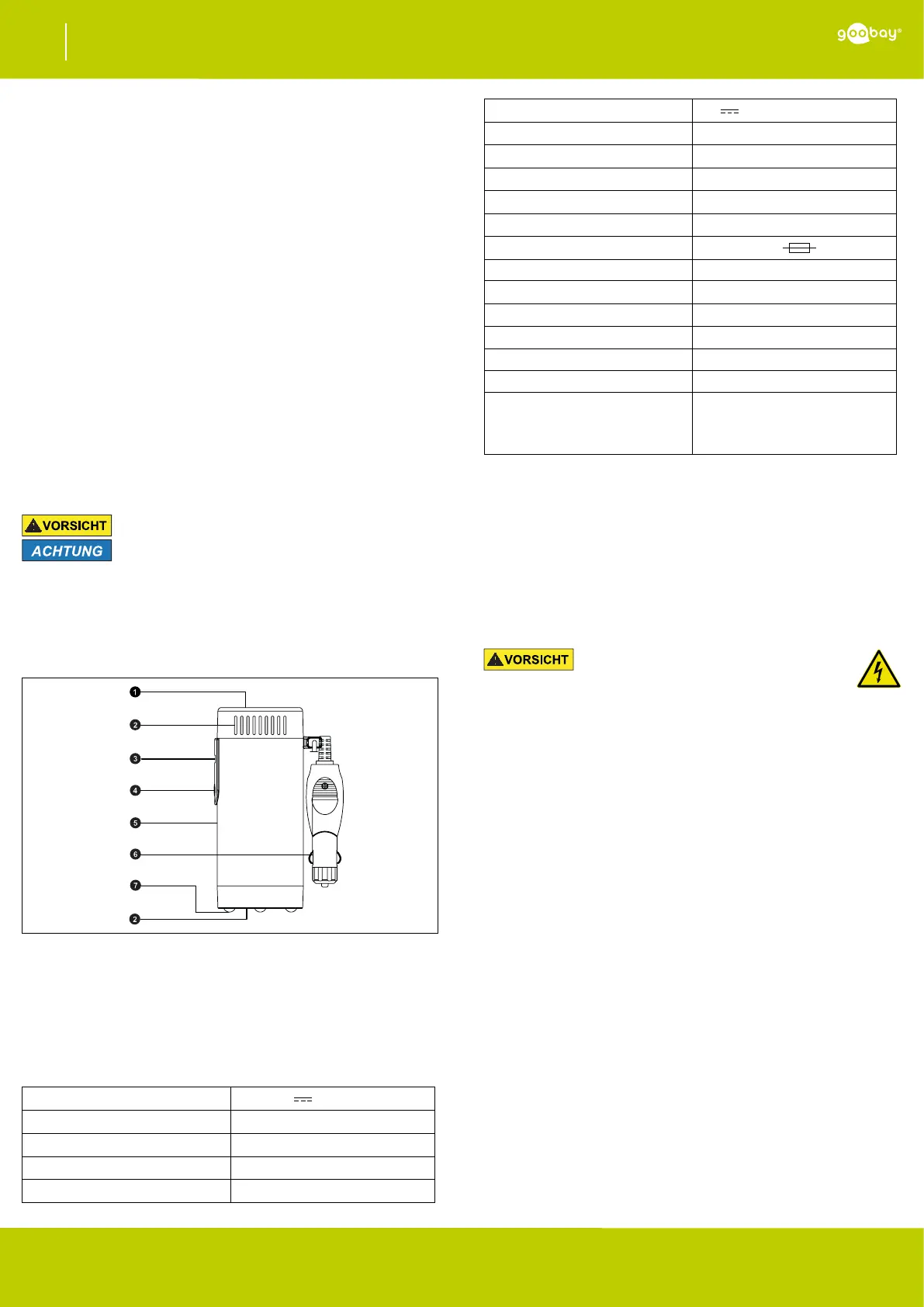

2.1 Teile und Bedienelemente
Fi g . 1: Teile und Bedienelemente
1 Schutzkontakt-Steckdose, 2 Lüftungsschlitze,
3 USB-A Buchse, 4 AN-/AUS-Schalter mit LED,
5 Gehäuse, 6 KFZ-Stecker
7 Standfüße
2.2 Lieferumfang
Spannungswandler, Betriebsanleitung
2.3 Technische Daten
Eingang 12-13.8 V , 17 A
Ausgang AC 230 V~ 50 Hz, 150 W max.
max. AC Dauerleistung 150 W
AC Spannungsfestigkeit 300 V / 0.3 s max.
optimaleEfzienz 80 % (120 W)
Ausgang DC 5 V , 2.4 A max.
Schutzart IP20
Schutzklasse II
Anschluss 1, Typ KFZ-Stecker
Anschluss 2, Typ SCHUTZKONTAKT Steckdose
Anschluss 3, Typ USB A-Buchse (4PIN)
austauschbare Sicherung T 20 A L 250 V
Betriebshöhe (m über Meereshöhe) 0-3048
Maße (mm) 166 x 84 x 68
Gewicht (g) 505
Betriebstemperatur (°C) 0 ~ 40
Lagertemperatur (°C) -5 ~ 60
relative Luftfeuchte (%) 10 ~ 90
Sicherheitsabschaltung bei
10 ~ 11 V oder weniger,
15 ~ 17 V oder mehr,
160 ~ 200 W Dauerlast und/oder
130 ± 10 °C
Ta b . 1: Betr iebsarten
3 Bestimmungsgemäßer Gebrauch
• Verwenden Sie das Produkt
- nur unter Einhaltung der im Kapitel Sicherheitshinwei-
se genannten Maßnahmen
- ausschließlich wie in Kapitel Beschreibung und
Funktion beschrieben und
- nur mit Büro- und IT-Geräten.
Alle anderen Verwendungen gelten als nicht bestimmungsgemäßer Ge-
brauch und sind nicht gestattet.
4 Anschluss
----------------------------------------------------------------------------------------
Massekurzschluss
• Am Spannungswandler angeschlossene Geräte nicht
parallel über eine andere Schnittstelle mit dem
Kraftfahrzeug verbinden!
----------------------------------------------------------------------------------------
1. Prüfen Sie den Packungsinhalt auf Vollständigkeit und Unver -
sehrtheit.
2. Vergleichen Sie die technischen Daten aller verwendeter Pro-
dukte und stellen Sie die Kompatibilität sicher.
3. Verbinden Sie das Produkt mit einer gut zugänglichen 12-13.8 V
KFZ-Steckdose.
4. Schließen Sie eines der folgenden Geräte an.
4.1. Schließen Sie Ihr Elektrogerät an die Schutzkontakt-Steckdose
des Spannungswandlers an.
Beachten Sie hierfür die maximale Last von 150 W. Wärme- und Kälteerzeu-
gende Elektrogeräte haben in der Regel einen zu hohen Energiebedarf für
dieses Produkt.
4.2. Schließen Sie Ihr USB-Gerät an den USB-Ausgang des Span-
nungswandlers an.
Beachten Sie hierfür die maximale Stromstärke von 2.4 A.
5 Bedienung
Bei einigen KFZ-Herstellern muss die Zündung eingeschaltet werden.
5.1 Einschalten und von USB auf 230 V Modus umschalten
1. Stellen Sie sicher, dass der AN-/AUS-Schalter grün leuchtet.
Der Spannungswandler ist im USB-Modus.
2. Drücken Sie 1x kurz den AN-/AUS-Schalter zum Einschalten bzw.
Wechsel in den 230 V Modus.
Die Schutzkontaktsteckdose leuchtet blau und Ihr Haushaltsgerät kann
nun verwendet werden.
5.2 Ausschalten
Ausschalten über den AN-/AUS-Schalter ist nicht möglich.
• Schalten Sie hierzu Ihr Gerät ab und ziehen Sie den KFZ-Stecker.
Betriebsanleitung
DC/AC Spannungswandler
DE
- 2 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2015-01-23
V1.0
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
67920
6 Betriebsarten
Betriebsart LED-Anzeige
normale Funktion • leuchtet blau.
5 V USB-Funktion • leuchtet grün.
niedrige Spannung
(Batterie entladen/defekt)
• erlischt.
>> Spannungswandler außer
Betrieb nehmen und Ursa-
che beheben.
Überhitzung
Überspannung • blinkt blau.
(pulsierende Ausgangsspannung)
>> Spannungswandler für ca.
1 Minute aus der KFZ-
Steckdose ziehen.
Überlast
Ta b . 2 : Betriebsar ten

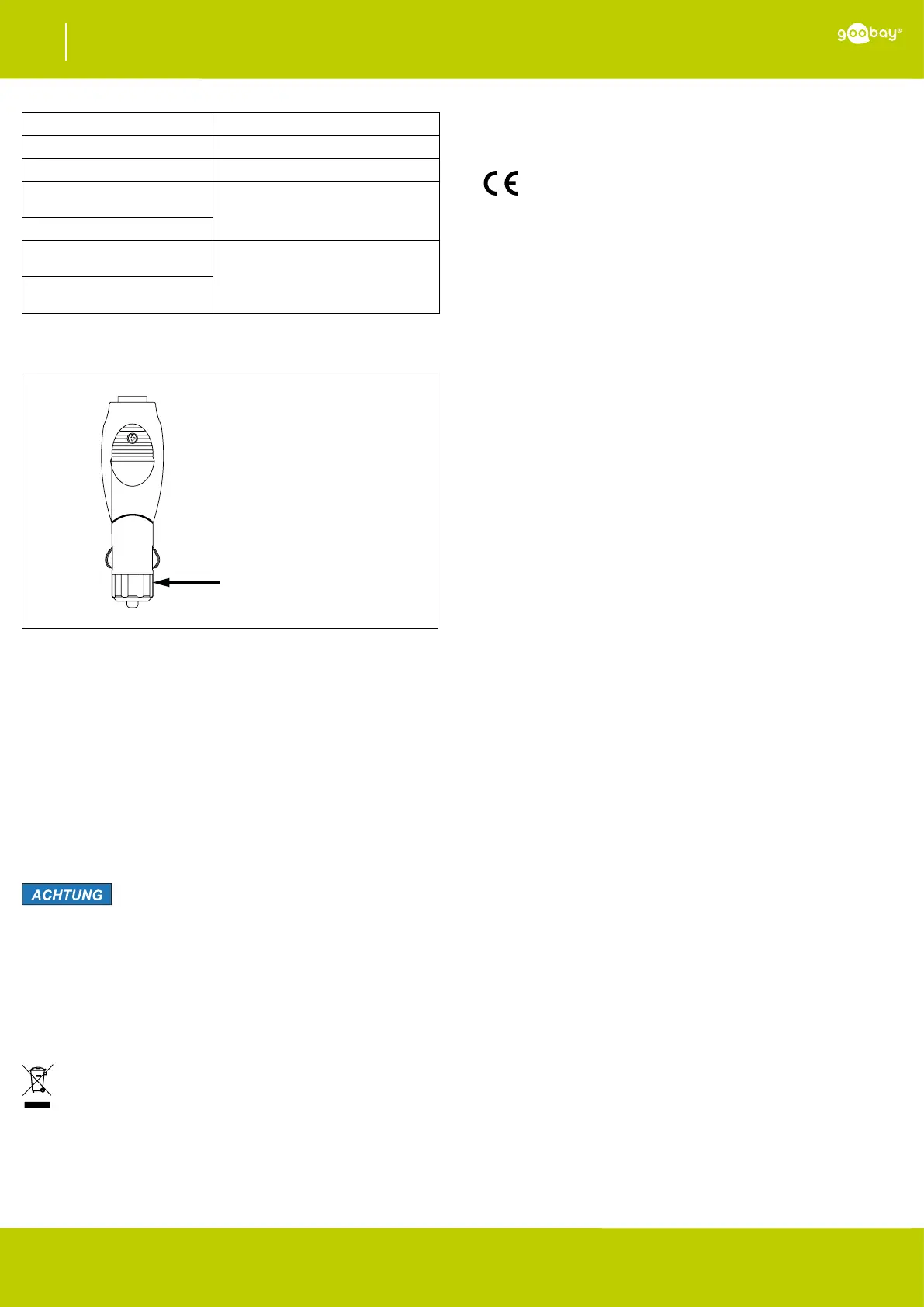

7 Sicherung prüfen und wechseln
T 20 A L 250 V
Fig. 2 : Sicherung prüfen und wechseln
Die Sicherung bendet sich im vorderen Teil des KFZ-Steckers.
1. Drehen Sie die Vorderseite des KFZ-Steckers gegen den Uhr-
zeigersinn ab.
2. Prüfen Sie die Sicherung, indem Sie diese gegen das Licht
halten.
Die Sicherung ist intakt, wenn der Schmelzdraht unversehrt ist.
3. Tauschen Sie eine defekte Sicherung nur mit einer des gleichen
Typs.
8 Wartung,Pege,LagerungundTransport
8.1 Wartung
Das Produkt ist wartungsfrei.
8.2 Pege
----------------------------------------------------------------------------------------
Sachschäden
• Produkt nur mit einem trockenen, weichen Tuch reinigen.
• Keine Reinigungsmittel und Chemikalien verwenden.
----------------------------------------------------------------------------------------
8.3 Lagerung
• Technische Daten beachten.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
8.4 Transport
• Originalverpackung für den Transport aufheben und verwenden.
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäi
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.
Deren Bestandteile müssen getrennt der Wiederverwertung
oder Entsorgung zugeführt werden, weil giftige und gefährliche
Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig
schädigen können.
SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an
den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche
Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das je-
weilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung
oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser
Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
10 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Handels-
marke der Wentronic GmbH, dass das Produkt die grundlegen-
den Anforderungen und Richtlinien der europäischen Bestim-
mungen erfüllt.
